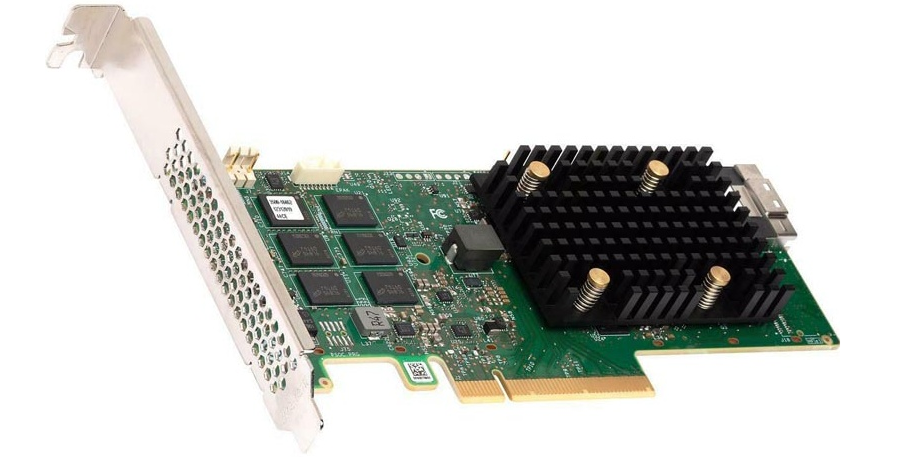

Серия MegaRAID 9500 представляет собой первое в отрасли семейство RAID-адаптеров с интерфейсом PCIe 4.0, обеспечивающих поддержку интерфейсов хоста и накопителей стандарта PCIe Gen 4.0. Адаптер MegaRAID 9560-8i, созданный на базе высокопортового контроллера RAID-on-Chip (RoC) SAS3908 с интерфейсом PCIe 4.0 x8, обеспечивает удвоенную производительность по сравнению с предыдущими поколениями.
Модель 9560-8i совместима с существующими объединительными панелями (бэкплейнами) для модулей PCIe SFF-8639 (U.2), что позволяет пользователям повысить производительность в условиях современных постоянно растущих требований к пропускной способности. В сочетании с двумя отраслевыми инициативами, расширяющими внедрение технологии Tri-Mode SerDes (которая обеспечивает работу устройств NVMe, SAS или SATA в одном отсеке для накопителей), 9560-8i играет ключевую роль в достижении максимальной производительности и гибкости при использовании объединительных панелей стандарта U.3:
- Спецификация SFF-TA-10001 (U.3): определяет унифицированный тип отсека для накопителей SAS, SATA и NVMe.
- Универсальное управление объединительной панелью (UBM): определяет общую структуру контроля и управления объединительными панелями.
Благодаря технологии Tri-Mode SerDes адаптер автоматически согласует скорости и протоколы для беспрепятственной работы с любым из трех типов устройств хранения данных. Поддержка Tri-Mode обеспечивает не требующий модернизации инфраструктуры способ эволюционного развития существующих центров обработки данных.
Ключевые особенности включают:
- Подключение до 240 устройств SAS/SATA или 32 устройств NVMe на один контроллер.
- Установка в серверы стоечного исполнения благодаря малогабаритному форм-фактору (Low-Profile) и боковому расположению разъемов SAS.
- Удобный для компоновки кабелей вывод.
- Поддержка критически важных приложений с высокой пропускной способностью благодаря подключению PCIe 4.0.
- Баланс защиты и производительности для критически важных приложений с поддержкой уровней RAID 0, 00, 1, 5, 6, 10, 50 и 60.
- Режим JBOD с RAID 0, 1, 10 и JBOD для сред SDS (программно-определяемых хранилищ).

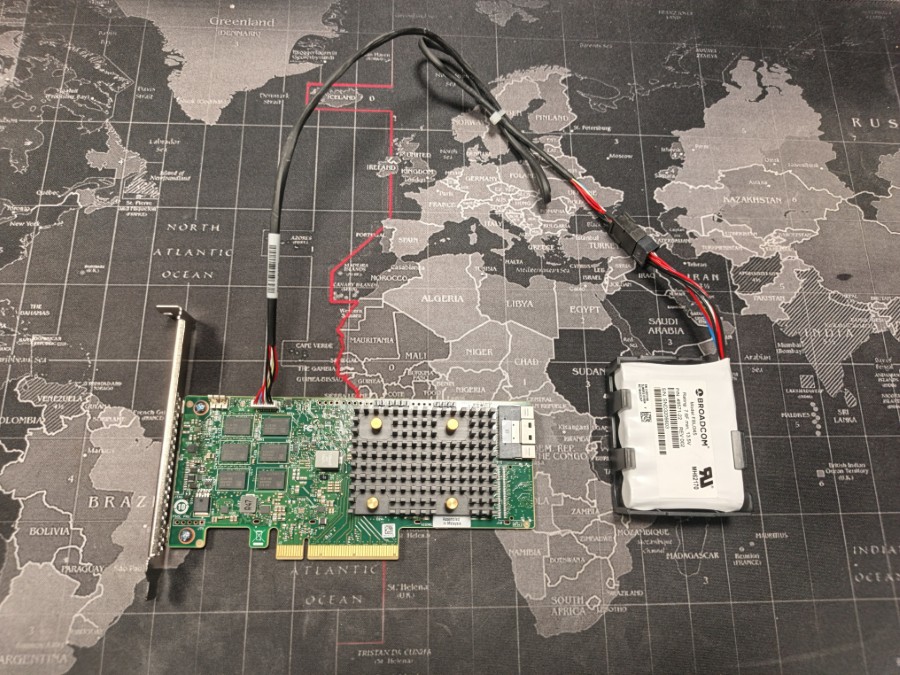

- Повышенная защита и уверенность благодаря флэш-защите кэша CacheVault.
Характеристики
Продукты:
- Объем кэш-памяти: 4 ГБ

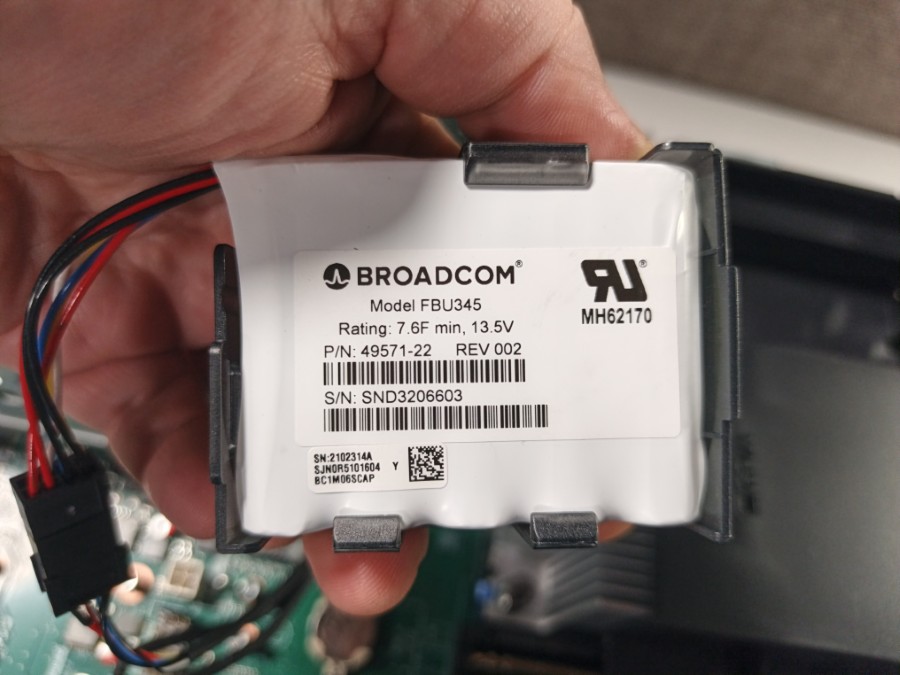

- Защита кэша: CacheVault CVPM05
- Скорость передачи данных: Соответствие стандартам SAS 12 Гбит/с и PCIe Gen4 (NVMe) 16 GT/s
- Поддерживаемые устройства: SAS/SATA: 240, NVMe: 32
- Поколение: 12 Гбит/с
- Тип шины хоста: 8-линейный PCI Express 4.0 (x8)
- Процессор ввода-вывода / SAS-контроллер: SAS3908 12 Гбит/с Tri-Mode RAID-on-Chip (ROC)

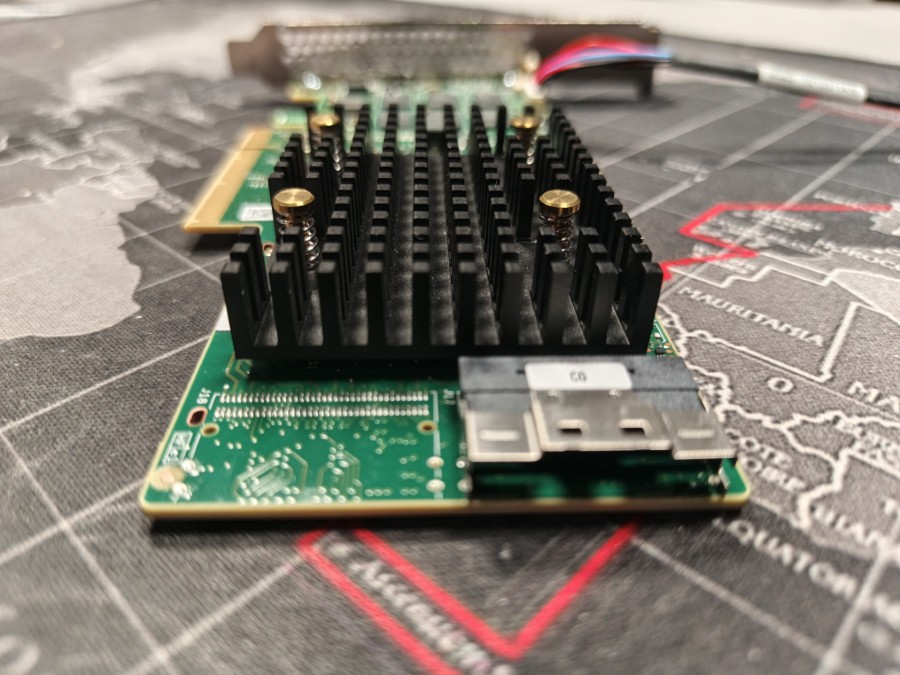

- Внутренние разъемы: 1 x SFF-8654 (SlimSAS) 8i
- Внутренних портов: 8
- ПО для управления: LSI Storage Authority (LSA), StorCLI (интерфейс командной строки), HII (инфраструктура интерфейса пользователя UEFI)
- Наработка на отказ (MTBF): > 3 000 000 часов при 40° C
- Рабочая температура: от 0°C до 55°C
- Поддерживаемые ОС: Microsoft Windows, VMware vSphere/ESXi, Red Hat Enterprise Linux, SuSE Linux, Ubuntu Linux, Citrix XenServer, CentOS Linux, Debian Linux, Oracle Enterprise Linux, Fedora, FreeBSD
- Физические размеры: 155,52 мм (±0,13 мм) x 68,77 мм (±0,13 мм)
- Уровни RAID: 0, 00, 1, 10, 5, 6, 60
Ссылки
https://www.broadcom.com/products/storage/raid-controllers/megaraid-9560-8i
| Вложение | Размер |
|---|---|
| BC0500EN_2023-04-20.pdf | 654.16 КБ |
