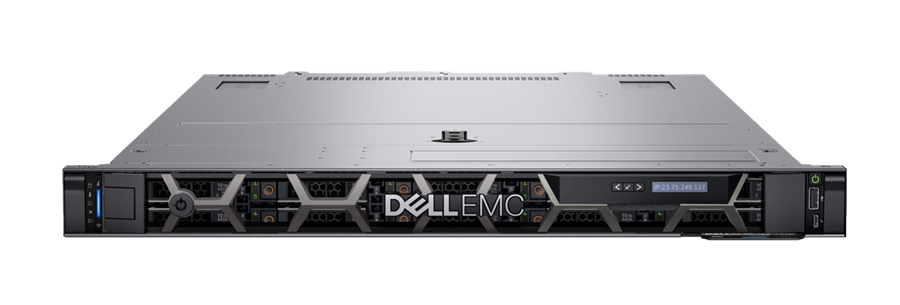

Серверная система PowerEdge R650xs (1U) поддерживает:
- До двух процессоров Intel Xeon Scalable 3-го поколения (максимально 32 ядра)
- 16 слотов для модулей памяти DIMM
- Два резервных блока питания (переменного или постоянного тока)
- До 10 накопителей форм-фактора 2,5 дюйма (SAS/SATA/NVMe HDD/SSD)
- До 4 накопителей форм-фактора 3,5 дюйма (SAS/SATA HDD/SSD)
- До 8 накопителей форм-фактора 2,5 дюйма (SAS/SATA/NVMe HDD/SSD)

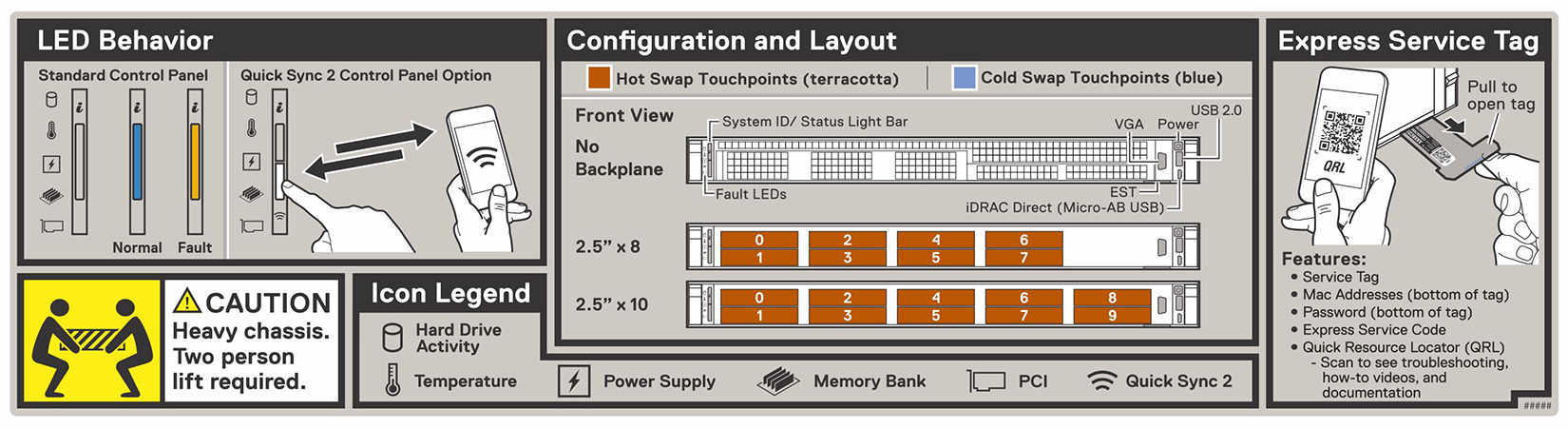

Панели и индикация

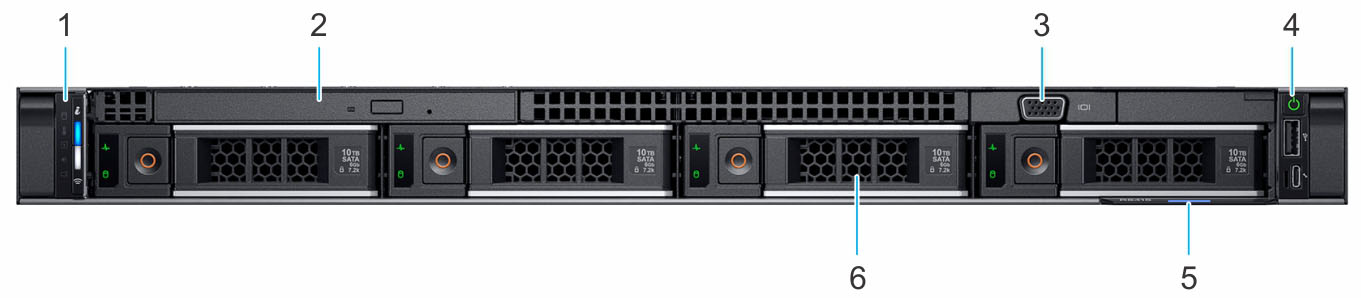

Передняя панель для системы 4 x 3.5"
- Левая панель управления. Панель индикаторов системы включает:
- Состояние системы (System health).
- Идентификатор системы (System ID).
- Светодиодные индикаторы состояния (Status LED) — помогает определить неисправные компоненты оборудования, до пяти светодиодов состояния + общий индикатор работоспособности системы.
- индикатор iDRAC Quick Sync 2 (беспроводной) — указывает на поддержку функции Quick Sync (опционально). Позволяет управлять системой с мобильных устройств через OpenManage Mobile (OMM).
Примечание: Индикатор iDRAC Quick Sync 2 доступен только в определенных конфигурациях.
- Оптический дисковод (опционально).
- VGA порт.
- Правая панель управления. Кнопка включения, USB порт, iDRAC Direct micro порт, iDRAC Direct status LED.
- Information tag (шильдик)
- Диски

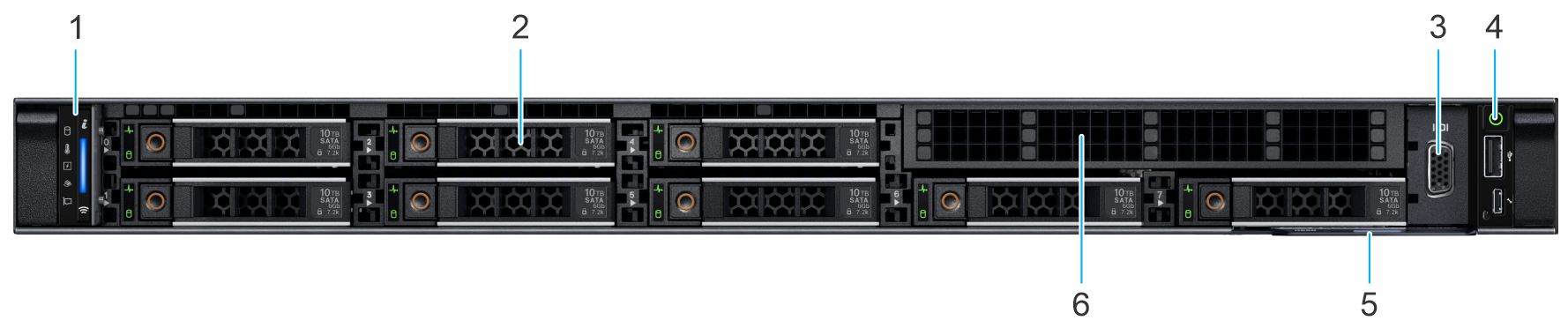

Передняя панель для системы 8 x 2.5"
- Левая панель управления. Панель индикаторов системы включает:
- Состояние системы (System health).
- Идентификатор системы (System ID).
- Светодиодные индикаторы состояния (Status LED) — помогает определить неисправные компоненты оборудования, до пяти светодиодов состояния + общий индикатор работоспособности системы.
- индикатор iDRAC Quick Sync 2 (беспроводной) — указывает на поддержку функции Quick Sync (опционально). Позволяет управлять системой с мобильных устройств через OpenManage Mobile (OMM).
Примечание: Индикатор iDRAC Quick Sync 2 доступен только в определенных конфигурациях.
- Диски
- VGA порт.
- Правая панель управления. Кнопка включения, USB порт, iDRAC Direct micro порт, iDRAC Direct status LED.
- Information tag (шильдик)
- Заглушка

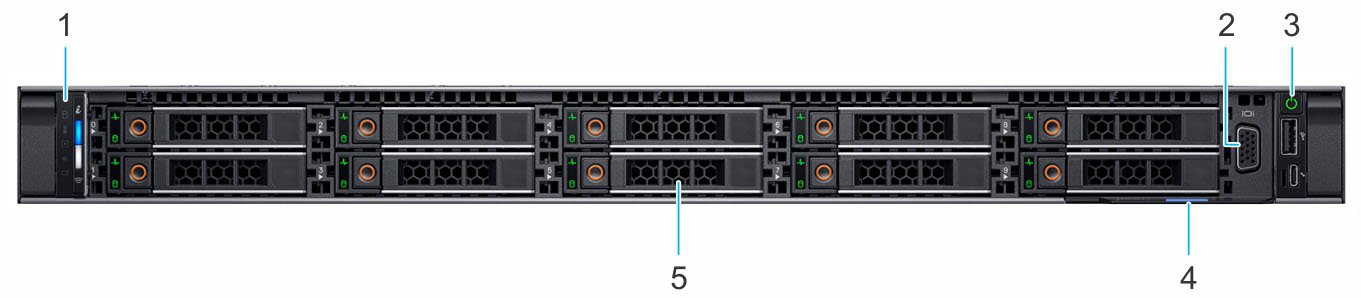

Передняя панель для системы 10 x 2.5"
- Левая панель управления. Панель индикаторов системы включает:
- Состояние системы (System health).
- Идентификатор системы (System ID).
- Светодиодные индикаторы состояния (Status LED) — помогает определить неисправные компоненты оборудования, до пяти светодиодов состояния + общий индикатор работоспособности системы.
- индикатор iDRAC Quick Sync 2 (беспроводной) — указывает на поддержку функции Quick Sync (опционально). Позволяет управлять системой с мобильных устройств через OpenManage Mobile (OMM).
Примечание: Индикатор iDRAC Quick Sync 2 доступен только в определенных конфигурациях.
- VGA порт.
- Правая панель управления. Кнопка включения, USB порт, iDRAC Direct micro порт, iDRAC Direct status LED.
- Information tag (шильдик)
- Диски
Левая панель управления
- Светодиодные индикаторы состояния (Status LED) — помогает определить неисправные компоненты оборудования, до пяти светодиодов состояния + общий индикатор работоспособности системы.
- Состояние системы (System health). Идентификатор системы (System ID).

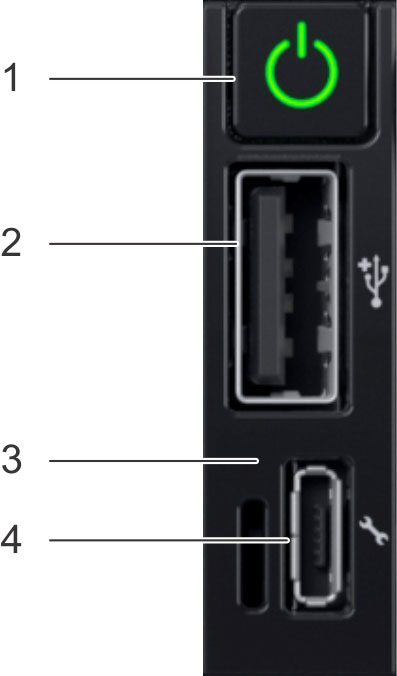

Правая панель управления
- Кнопка включения
- USB 2.0 порт
- iDRAC Direct LED индикатор
- iDRAC Direct micro порт (Micro-AB USB)

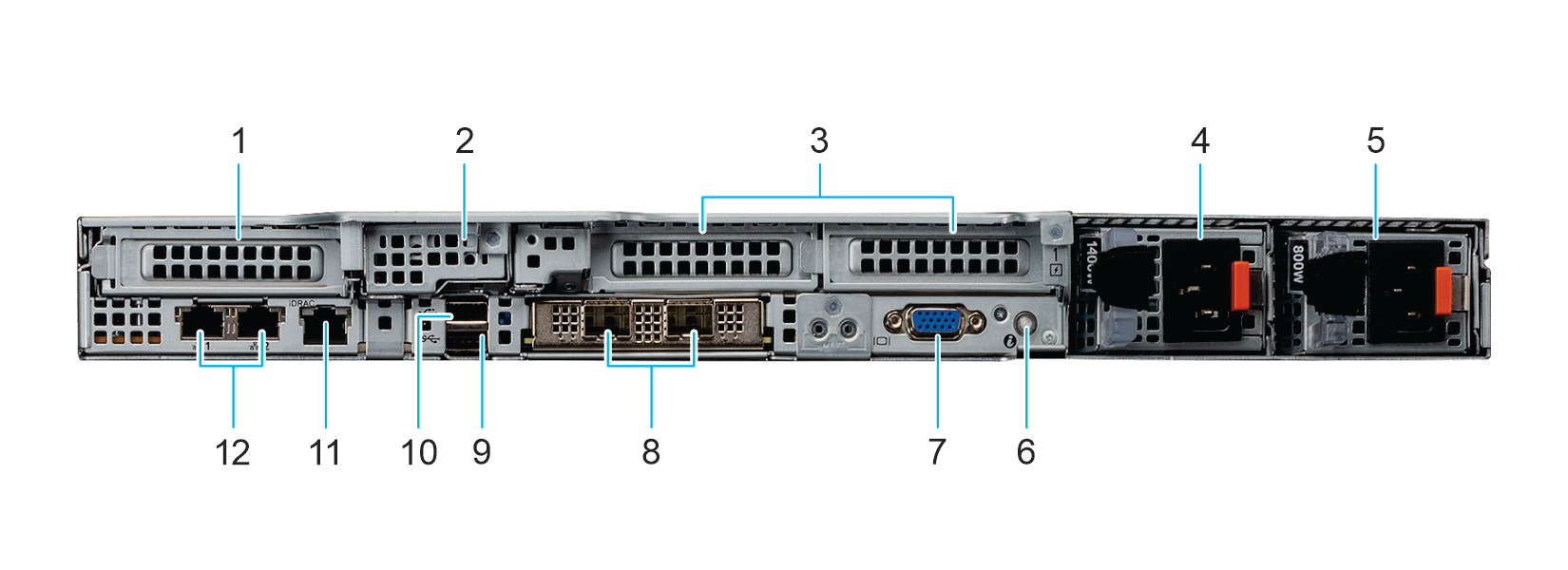

Задняя панель
- PCIe райзер 1
- BOSS райзер
- PCIe райзер 2
- PSU 1
- PSU 2
- Кнопка system ID (для reset iDRAC нажать и удерживать 16 секунд) (если система зависла при загрузке, нажать и удерживать более 5 секунд для входа в BIOS)
- VGA порт
- OCP NIC порты
- USB 3.0
- USB 2.0
- Выделенный iDRAC порт
- NIC порты

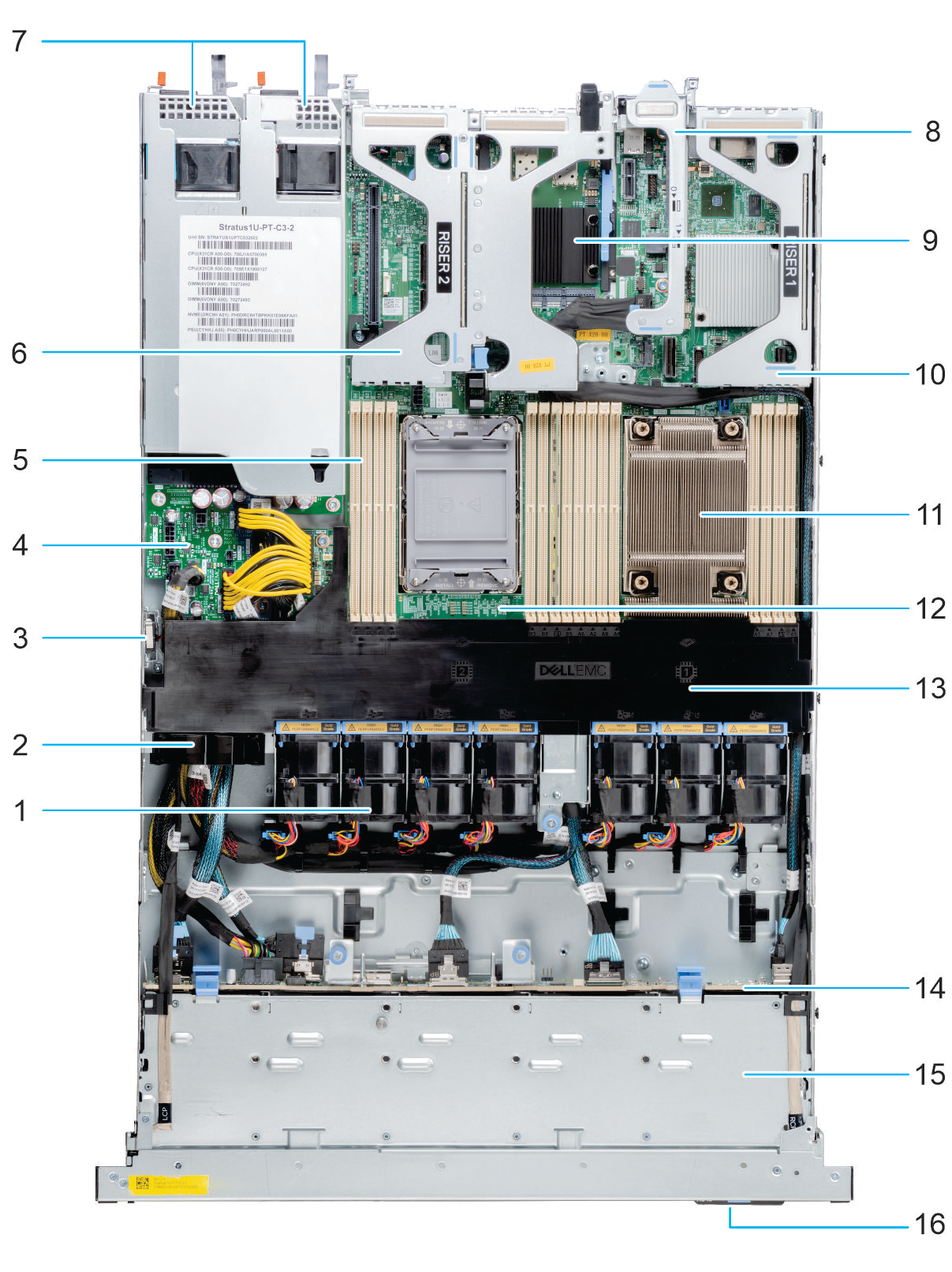

Компоненты сервера
- Вентилятор
- Фиксатор кабеля (cable retention latch)
- Датчик вскрытия корпуса (intrusion switch)
- Плата распределения питания (power interposer board)
- Слоты модулей памяти (memory module slots)
- Райзер 2a/2b/2c (riser 2a/2b/2c)
- Блоки питания 1 и 2 (PSU 1 and PSU 2)
- Райзер BOSS (BOSS riser - для модуля Boot Optimized Storage Solution)
- Разъем OCP (Open Compute Project - для сетевых карт)
- Райзер 1 (riser 1)
- Радиатор процессора (heat sink)
- Системная плата (system board)
- Воздуховод (air shroud)
- Плата backplane дисковых накопителей (drive backplane)
- Крышка backplane (backplane cover)
- Информационная бирка (information tag)
Информация
Пароль по умолчанию
Пароли по умолчанию на iDRAC:
- Логин: root
- Пароль: calvin
Ссылки
| Вложение | Размер |
|---|---|
| per650xs-ism-pub-en-us.pdf | 32.84 МБ |
Фотографии
Упаковка обычная, посмотрим на сам сервер.

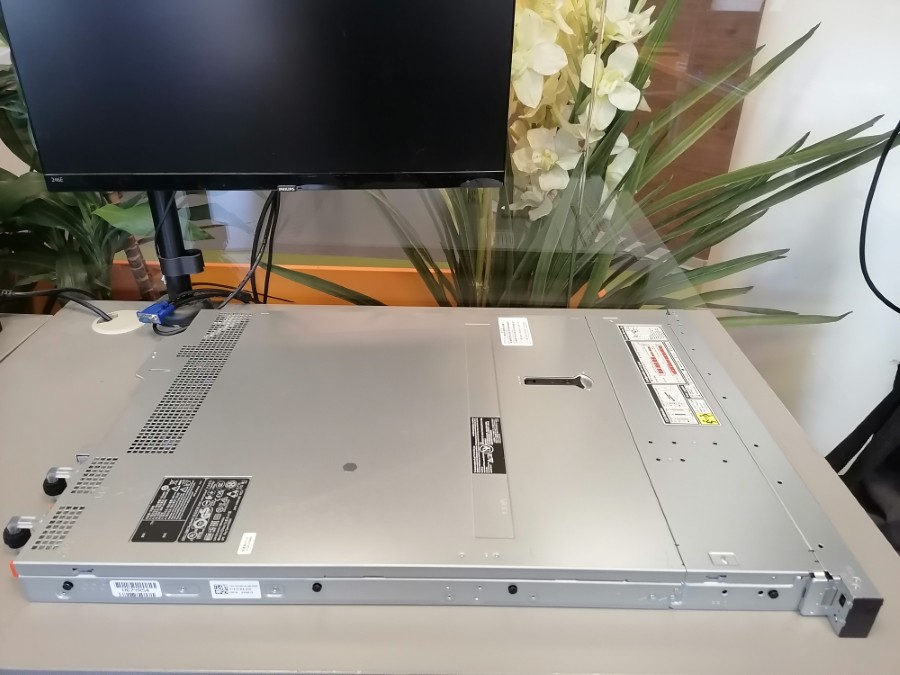

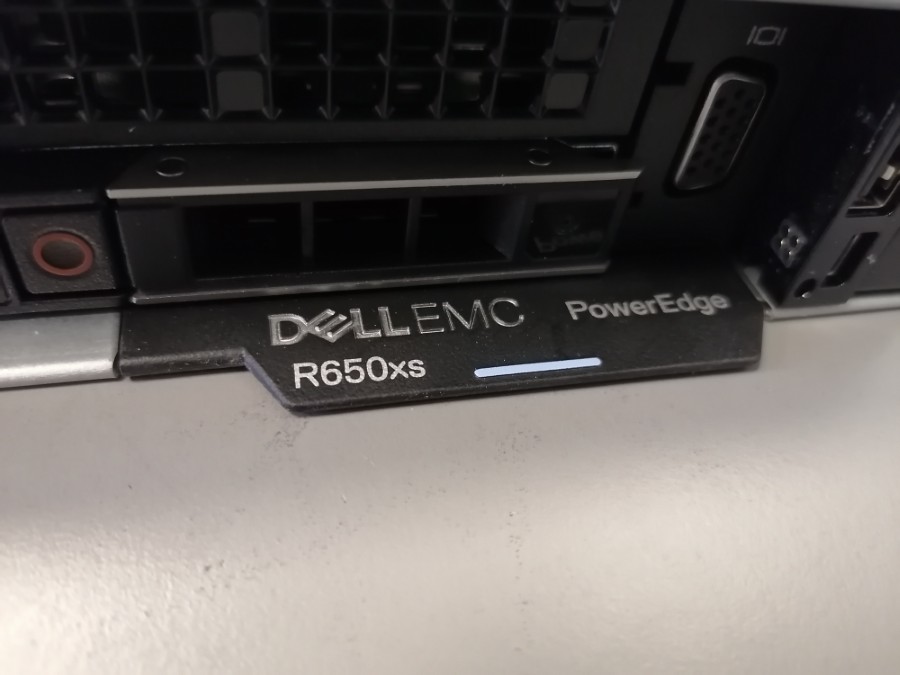

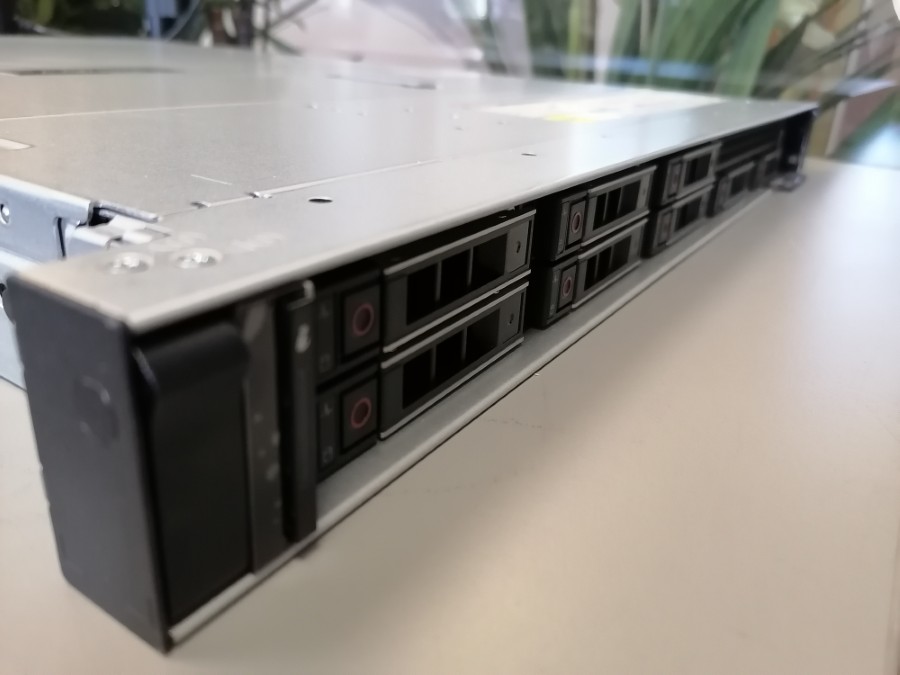

DELLEMC PowerEdge R650xs. Размер компактный, не длинный.

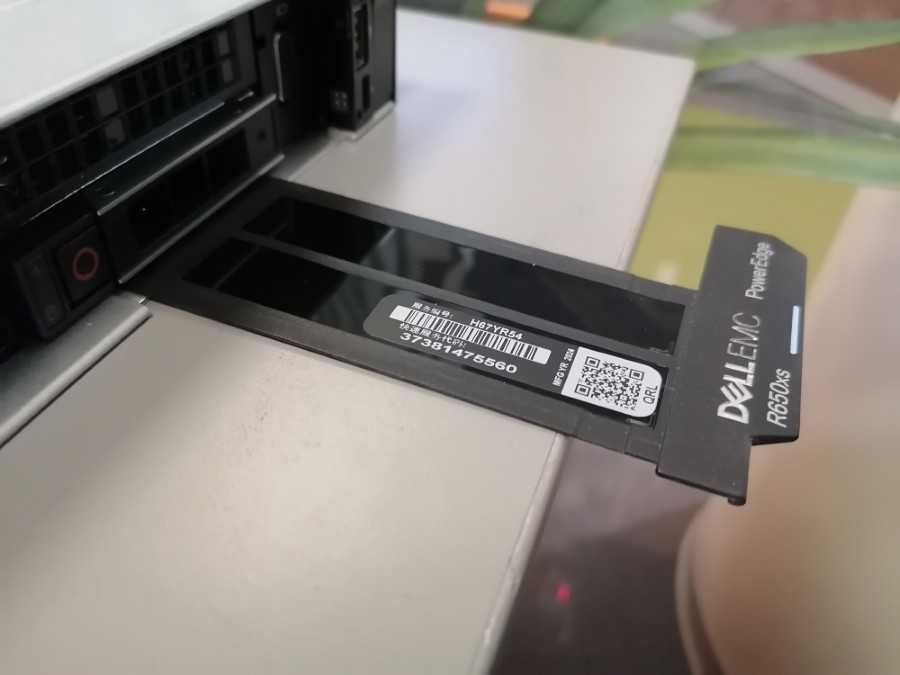

На бирке можно найти дополнительную информацию.

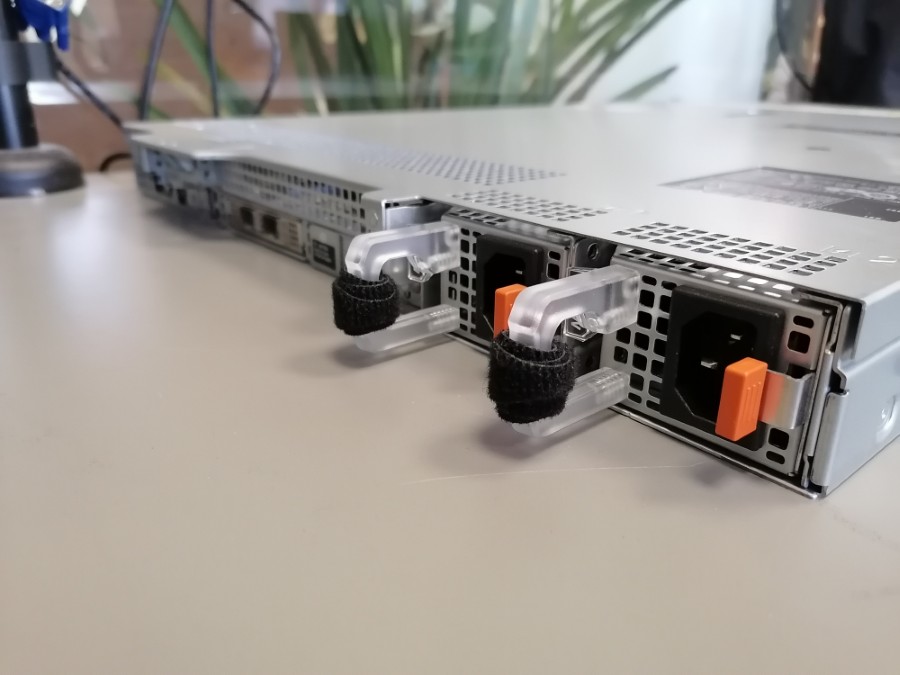

Вид сзеди. Два блока питания.

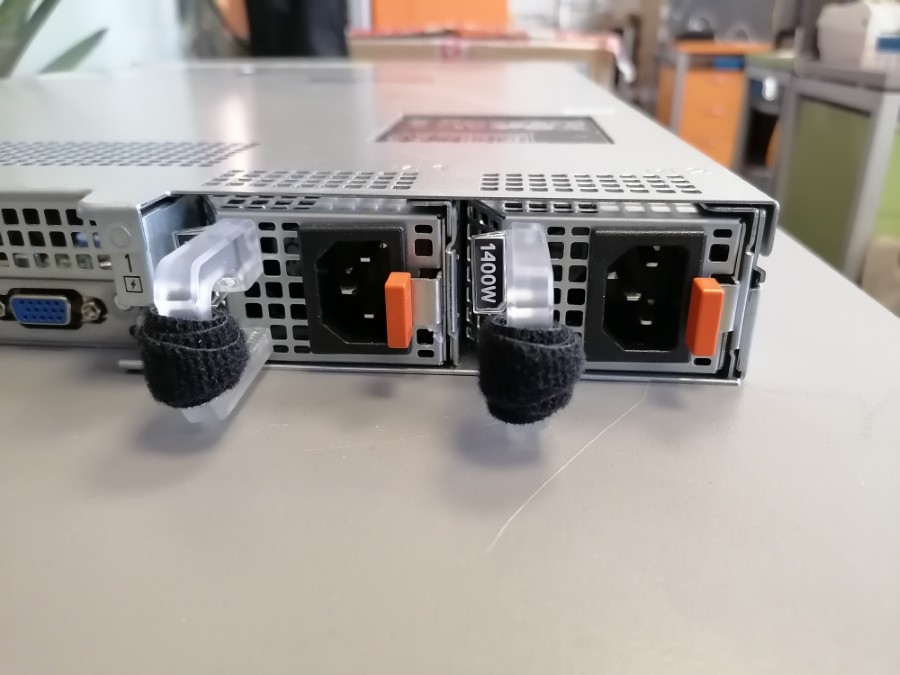

Мощность 1400 Вт, мне кажется, многовато. Сильно требовательные процессоры.
Имеется SFP+ модуль OCP.
Broadcom BCM957412N4120DC Dual Port 10GbE SFP+ OCP 3.0
Broadcom BCM957412N4120DC – это двухпортовый сетевой адаптер с пропускной способностью 10 Гбит/с, работающий через интерфейс PCI Express 3.0 x8 и соответствующий спецификации Open Compute Project (OCP) 3.0 в компактном форм-факторе с двумя сетевыми разъемами SFP+.
Адаптер поддерживает оптические модули SFP+ и медные кабели Direct-Attach. В основе устройства используется MAC-контроллер Broadcom BCM57412 с поддержкой 25GbE.
Данная модель является аналогом BCM957412N4120C, предназначенным для серверов Dell. Распознаётся iDRAC и Lifecycle Controller.

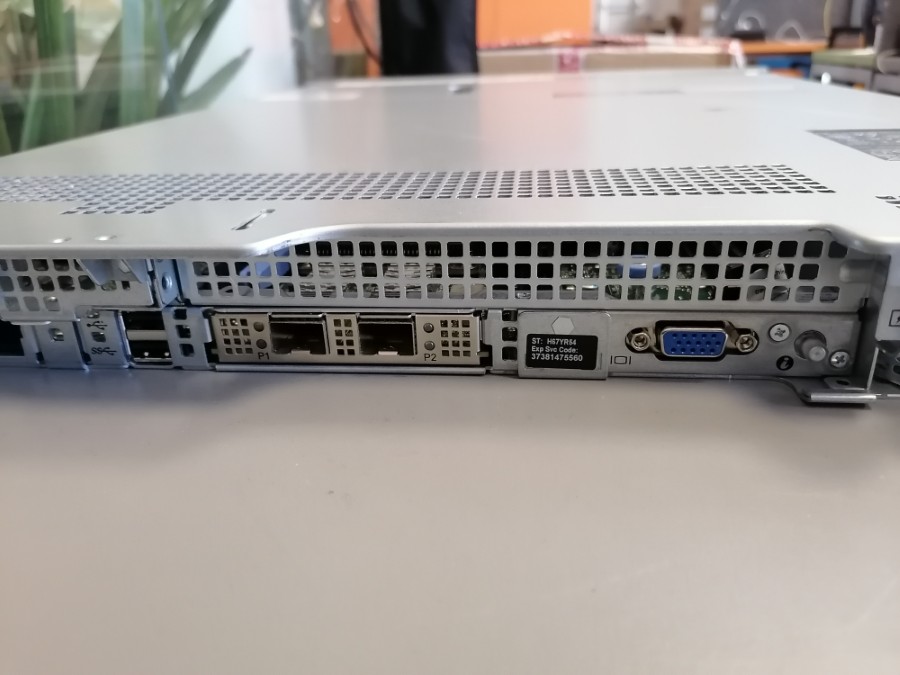

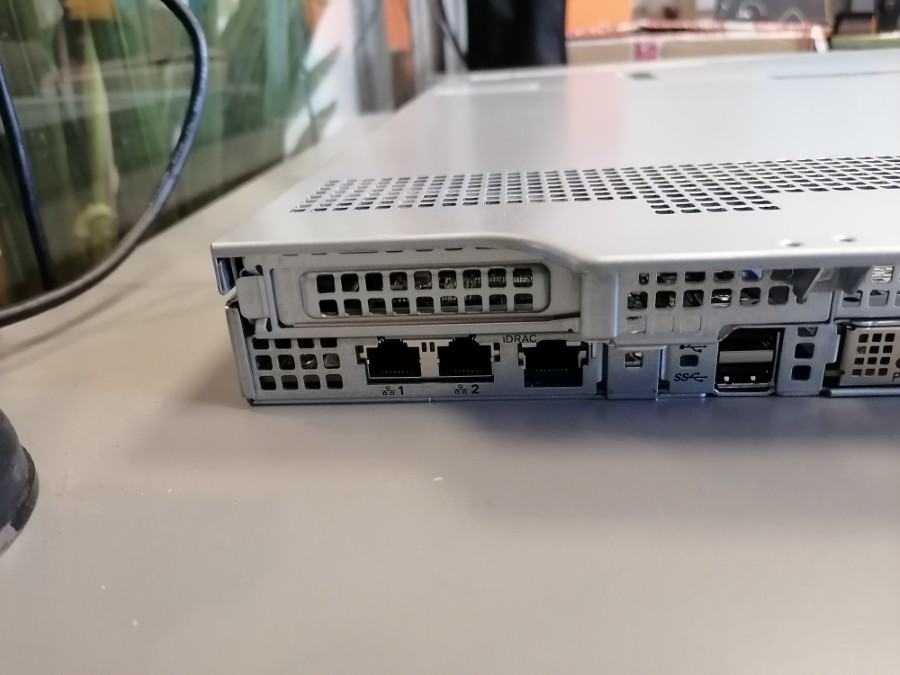

Слева сетевые порты и порт управления.

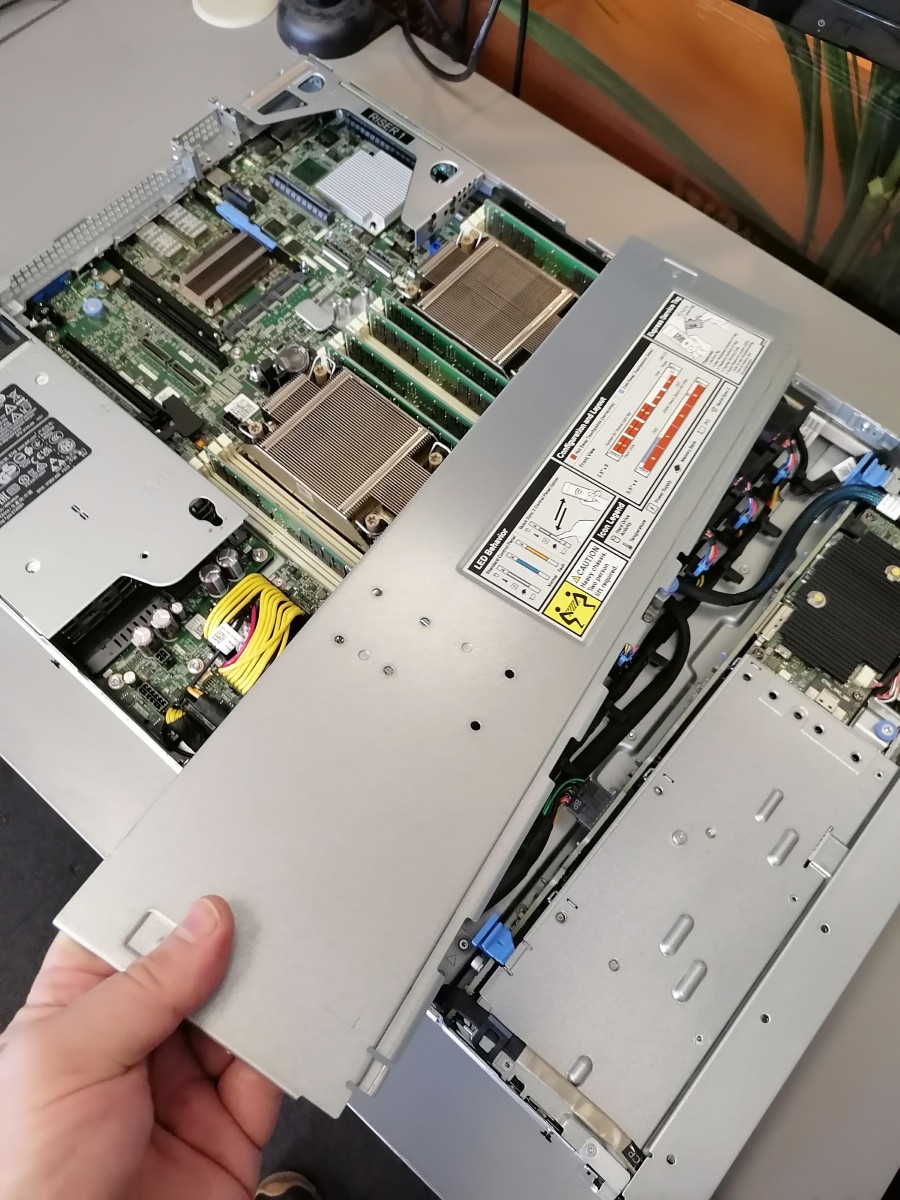

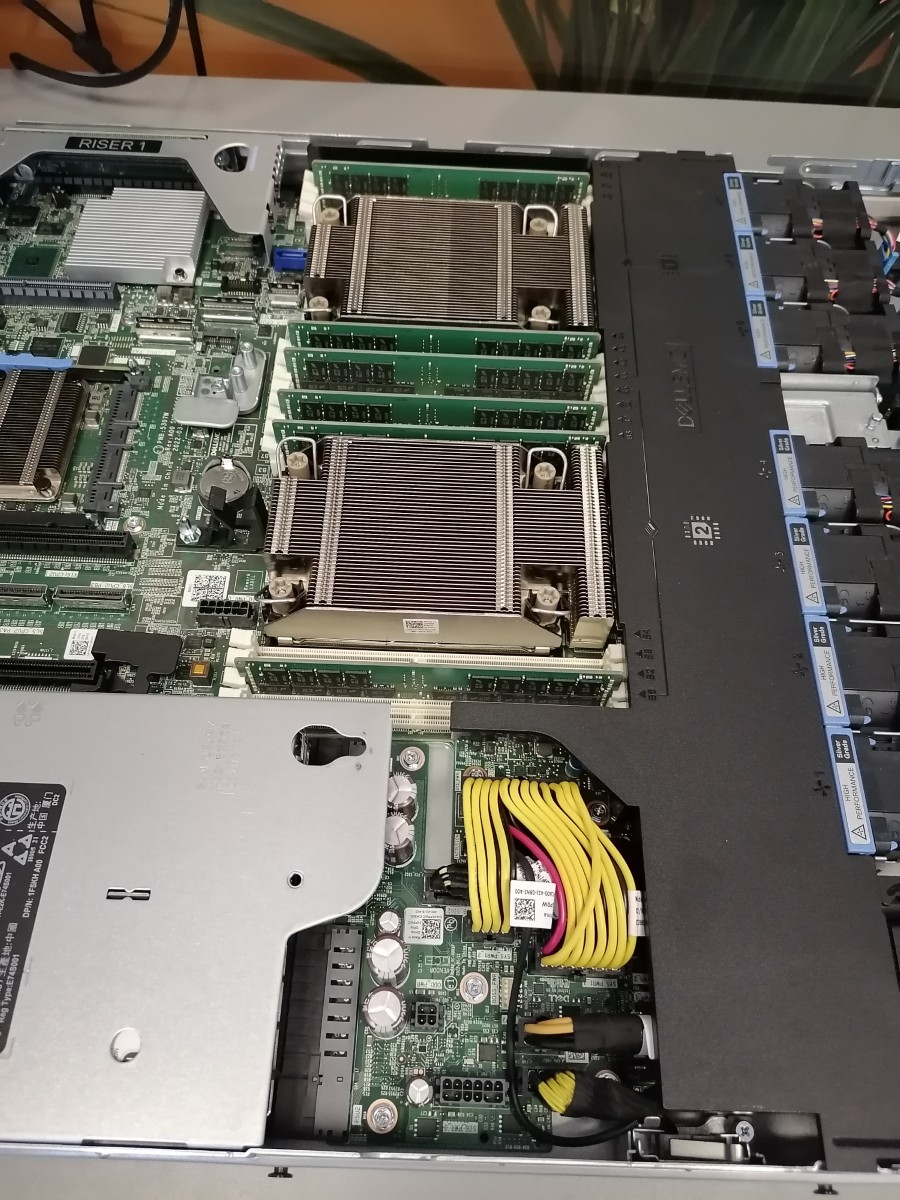

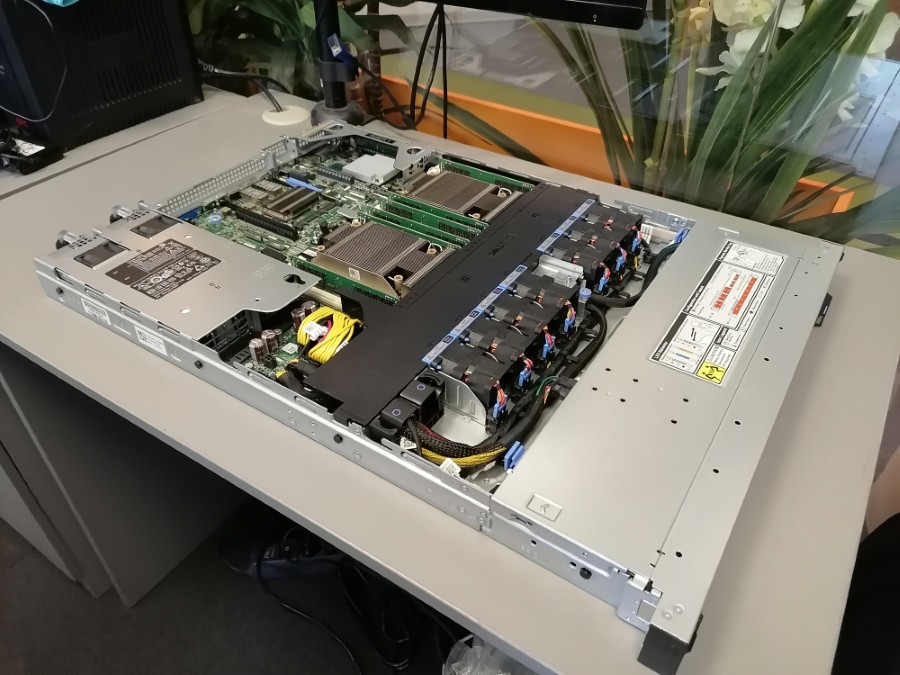

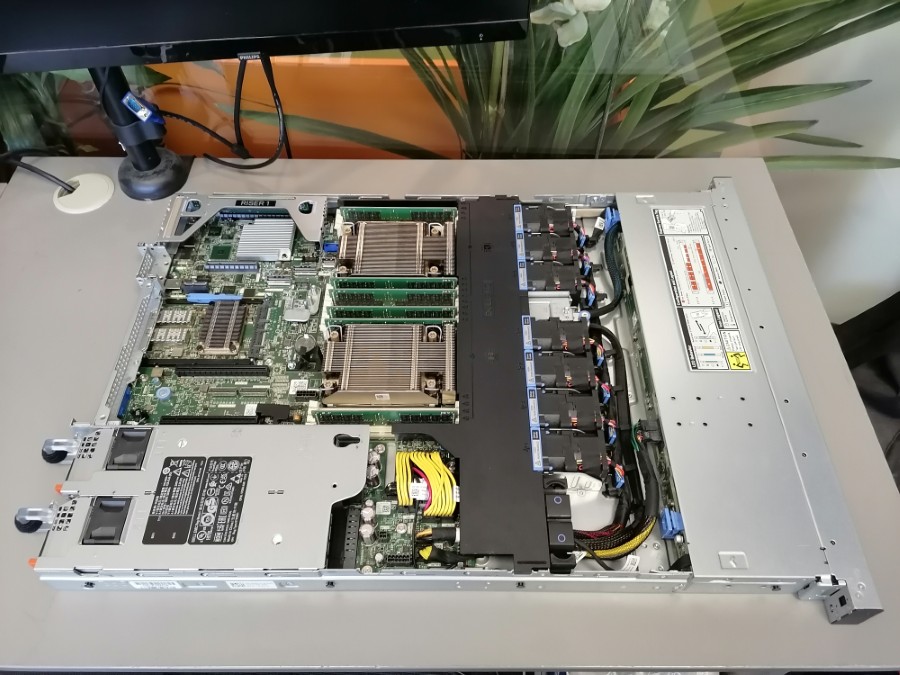

Откроем крышку. Всё компактно.
Расположение элементов классическое.
За вентиляторами установлен кожух, не совсем понятно для чего.

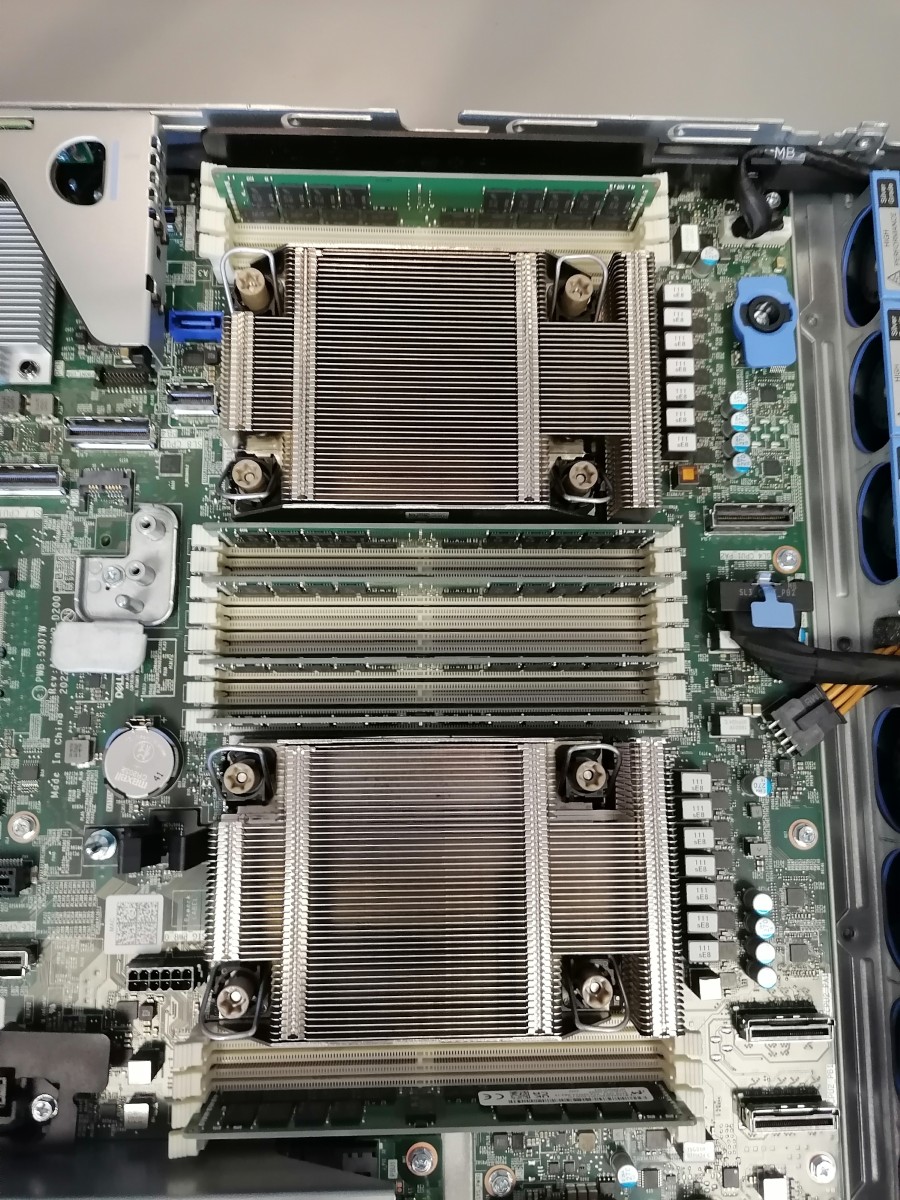

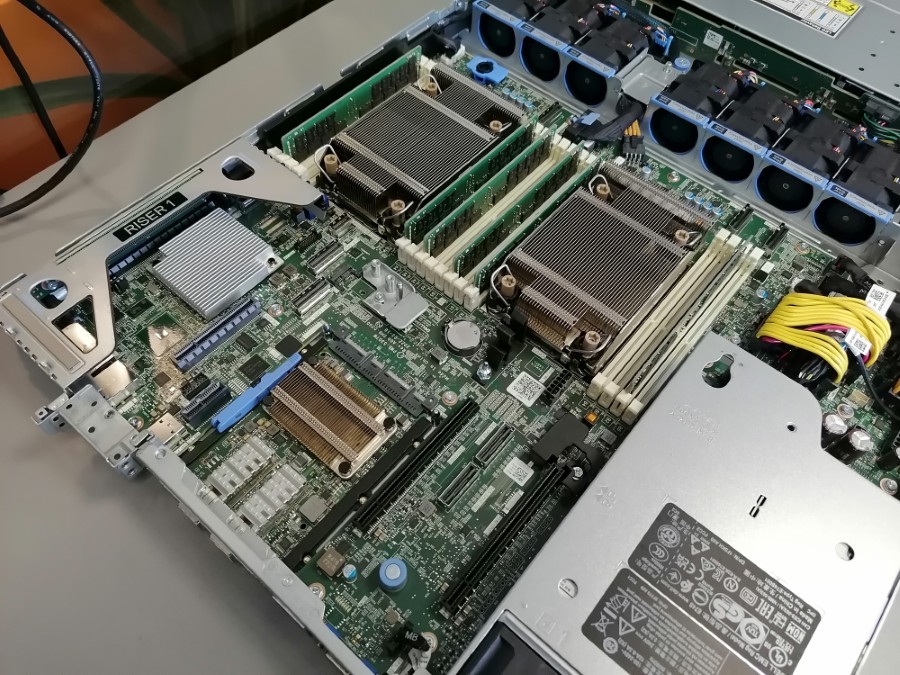

Два процессора.

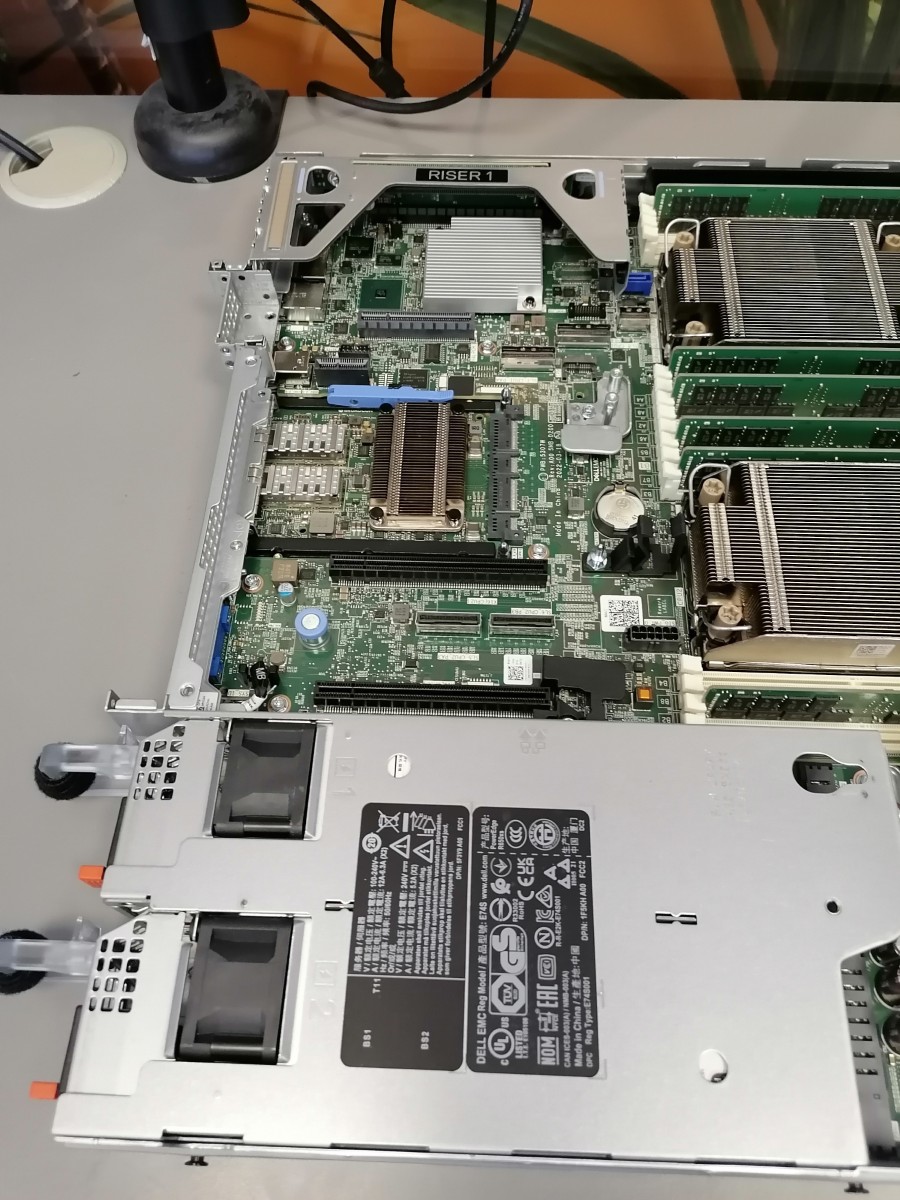

Зона PCIe.

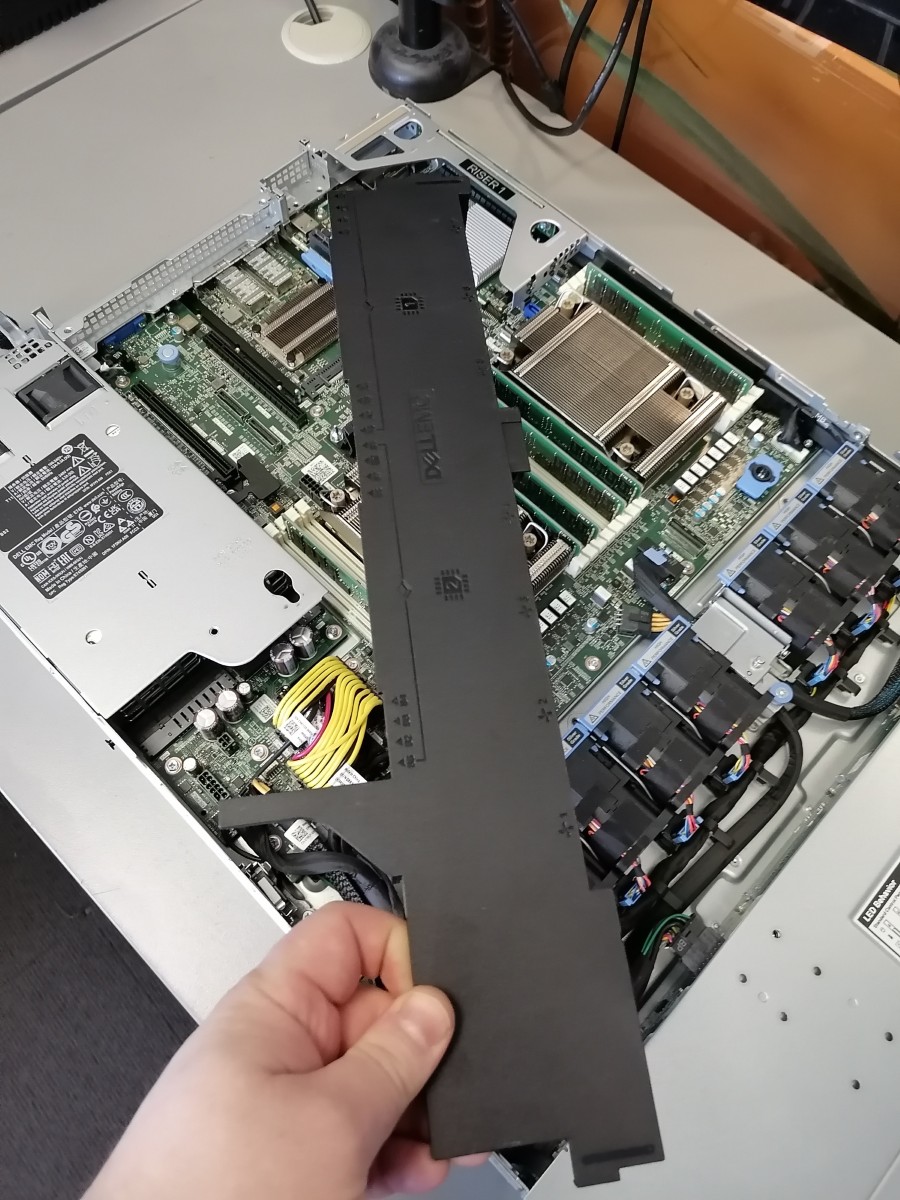

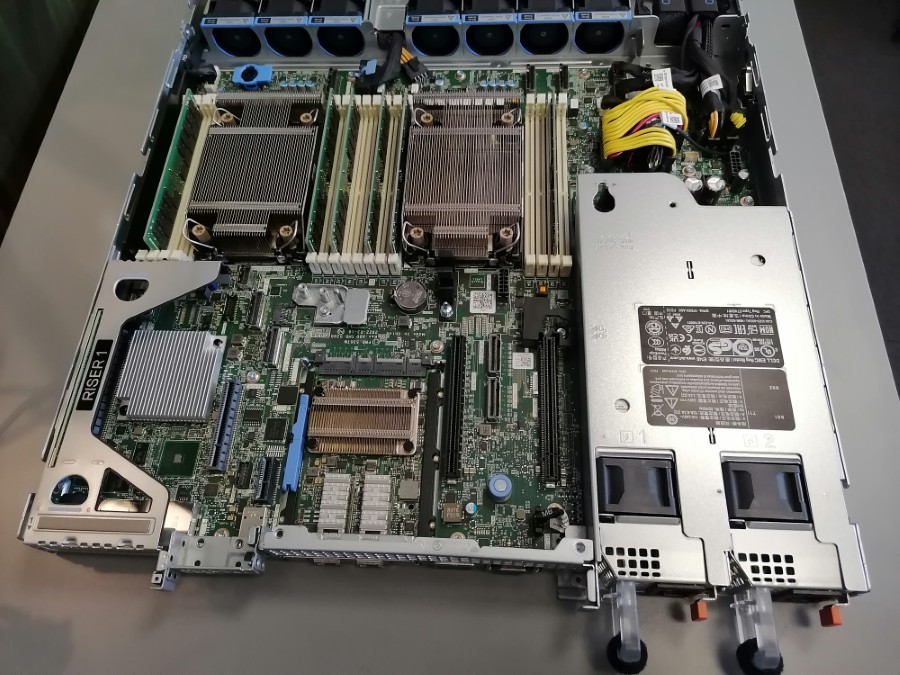

Снимем воздуховод.
OCP модуль закрывается на замок.
Есть место под BOSS райзер. Не в комплекте.

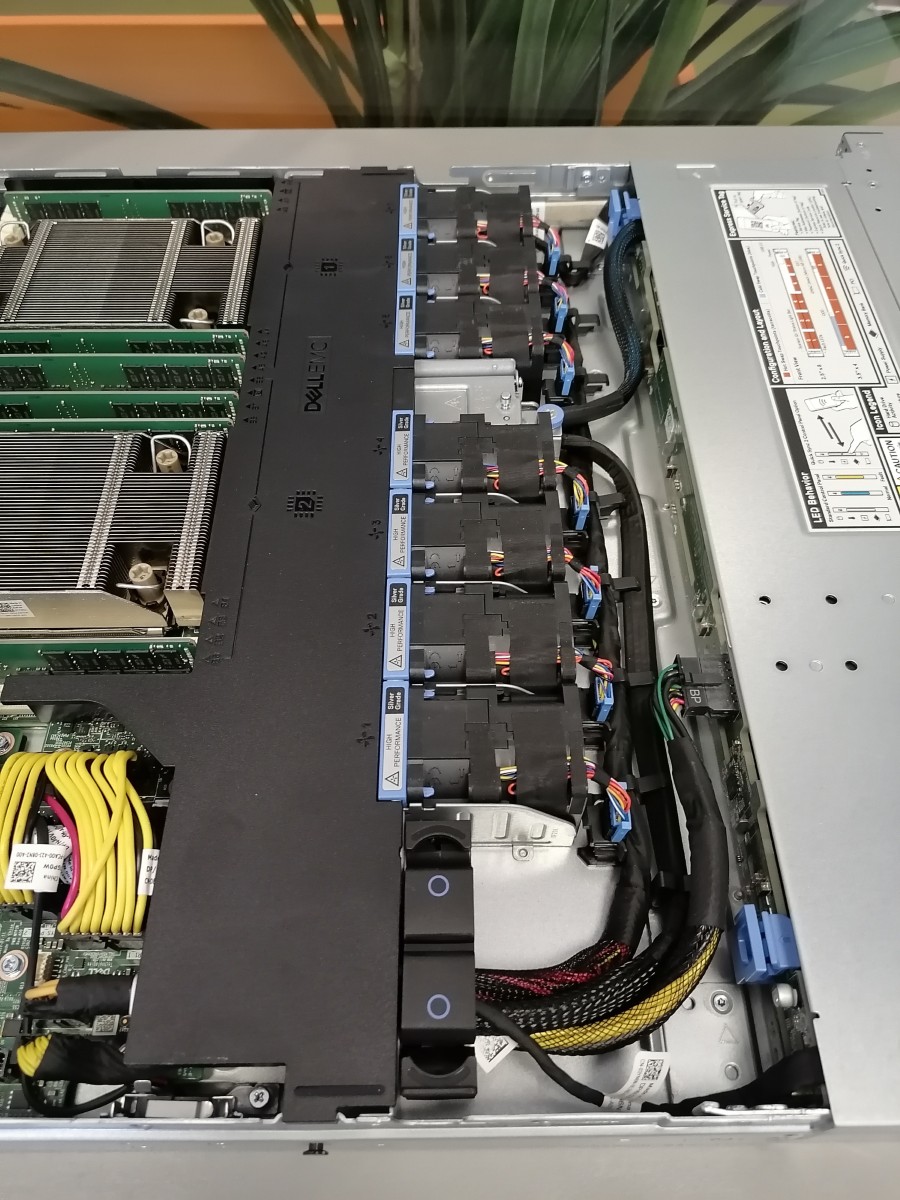

Вид на вентиляторы.

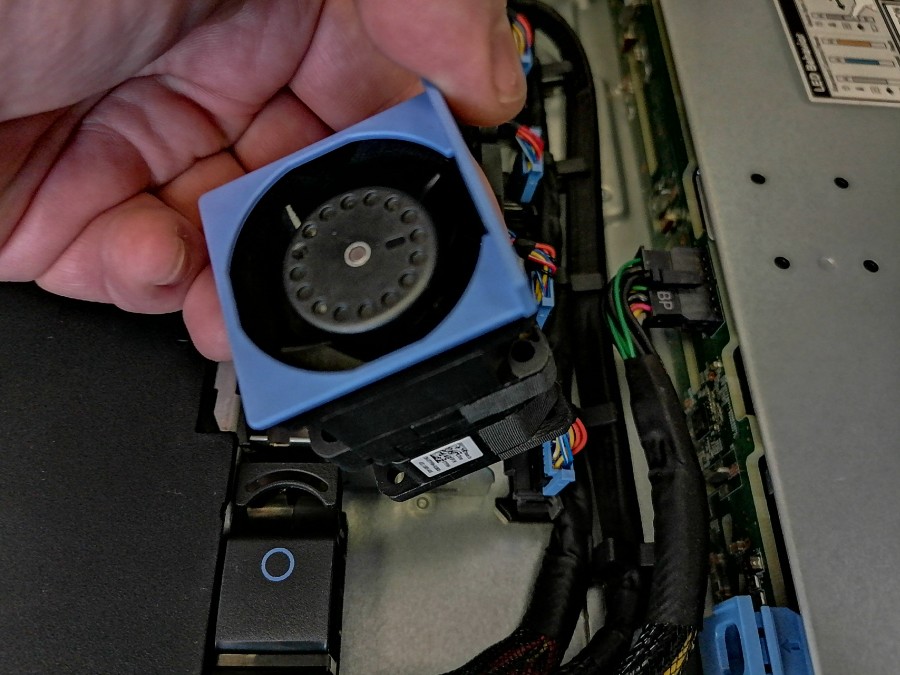

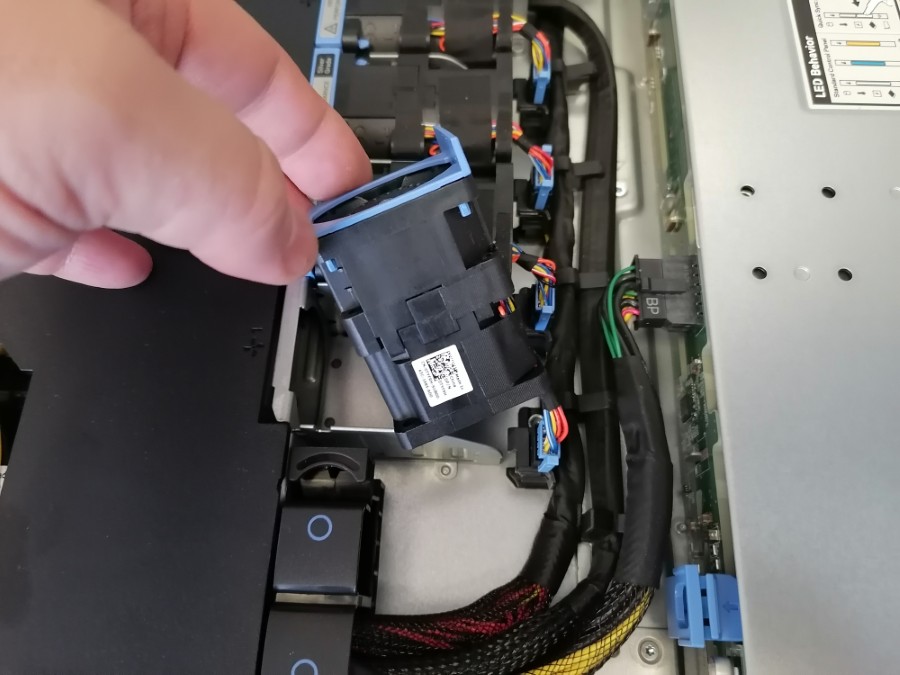

Вентиляторы легко снимаются.
В сервере семь вентиляторов.

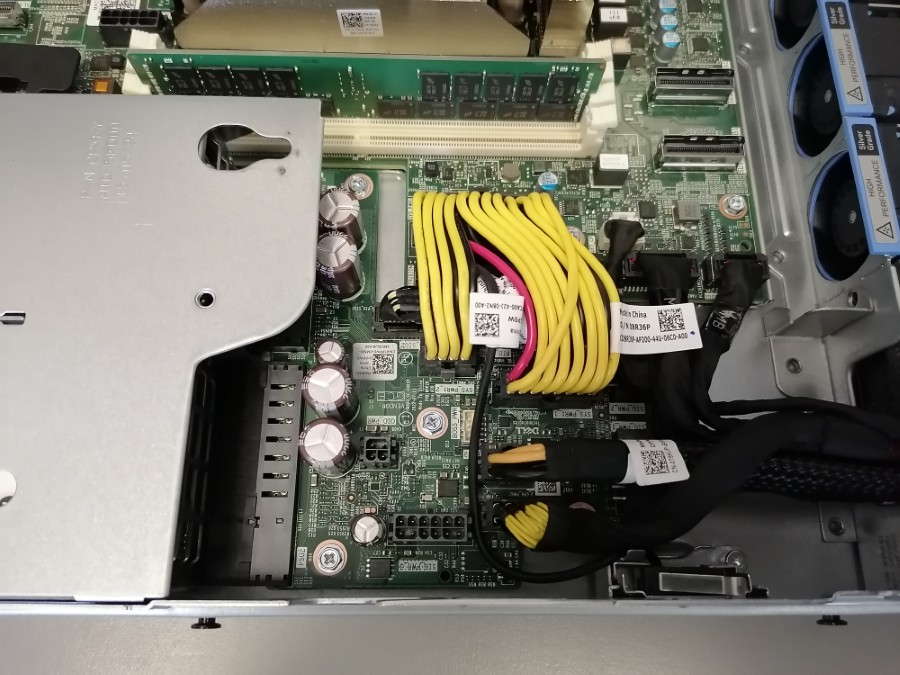

Примечателен модуль питания. Он отделён от материнской платы, её можно снимать, при необходимости.
Зона памяти. 16 слотов.

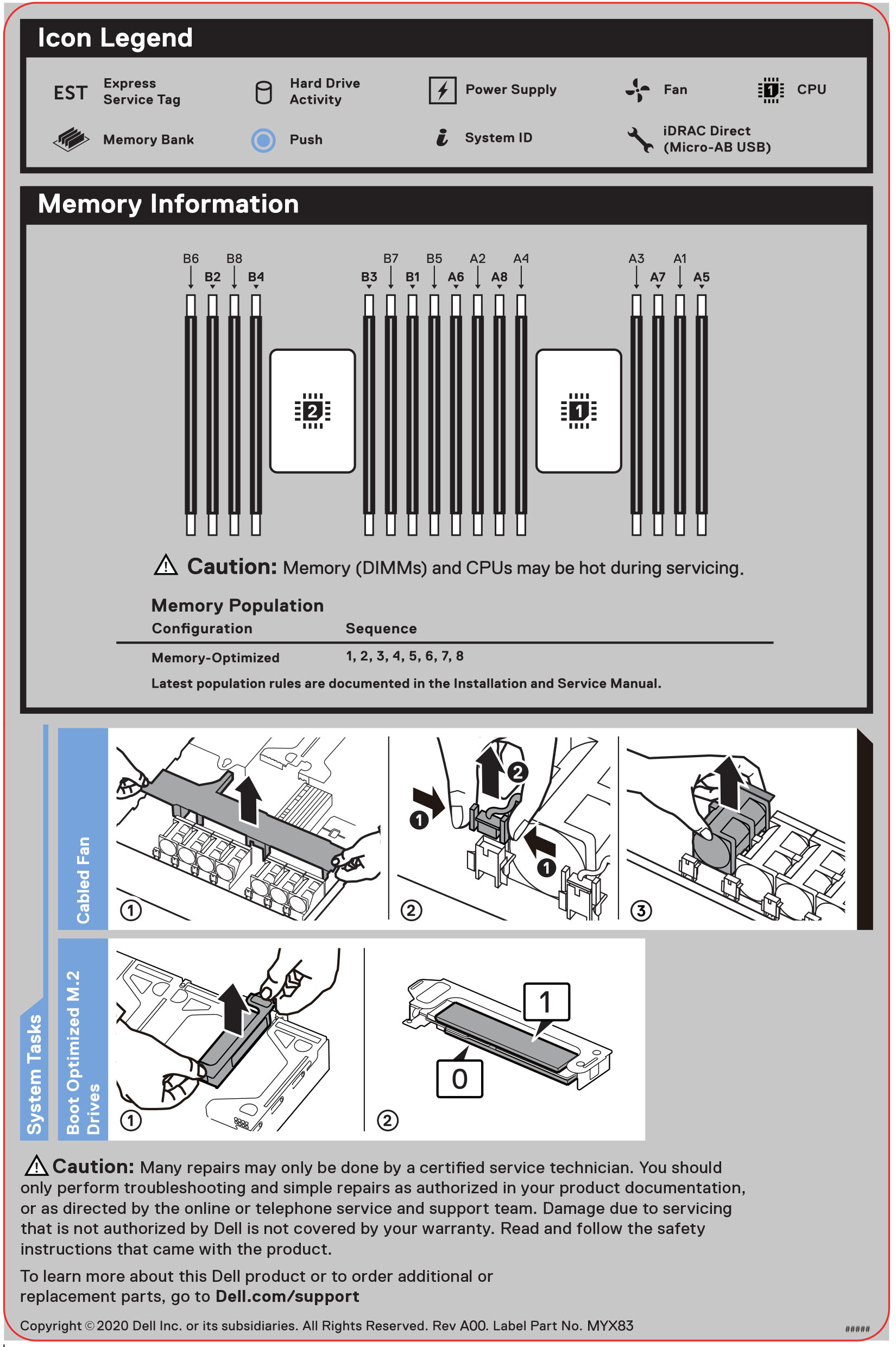

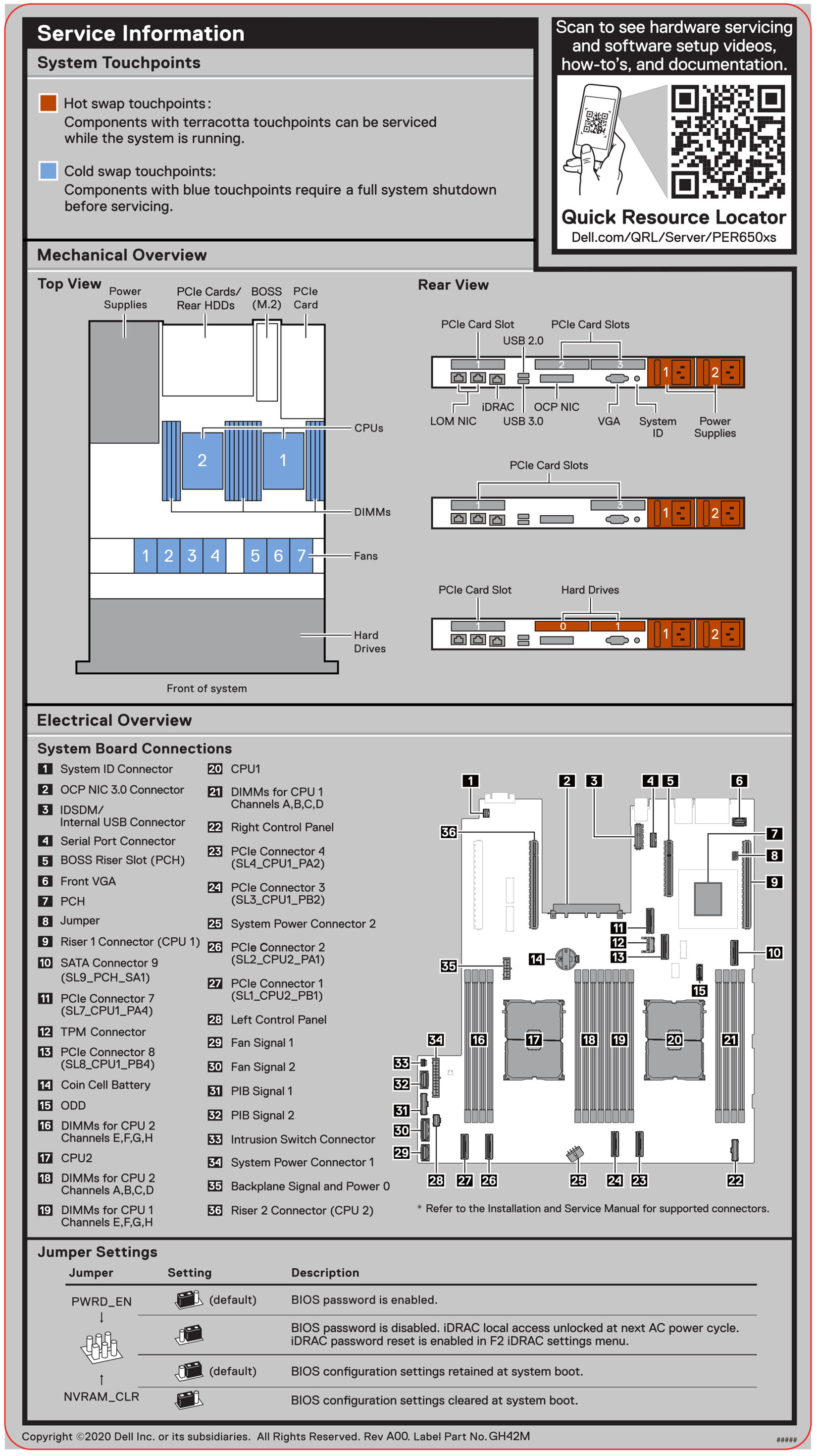

Между вентиляторами имеется место для укладки проводов. Схема укладки имеется в мануале.

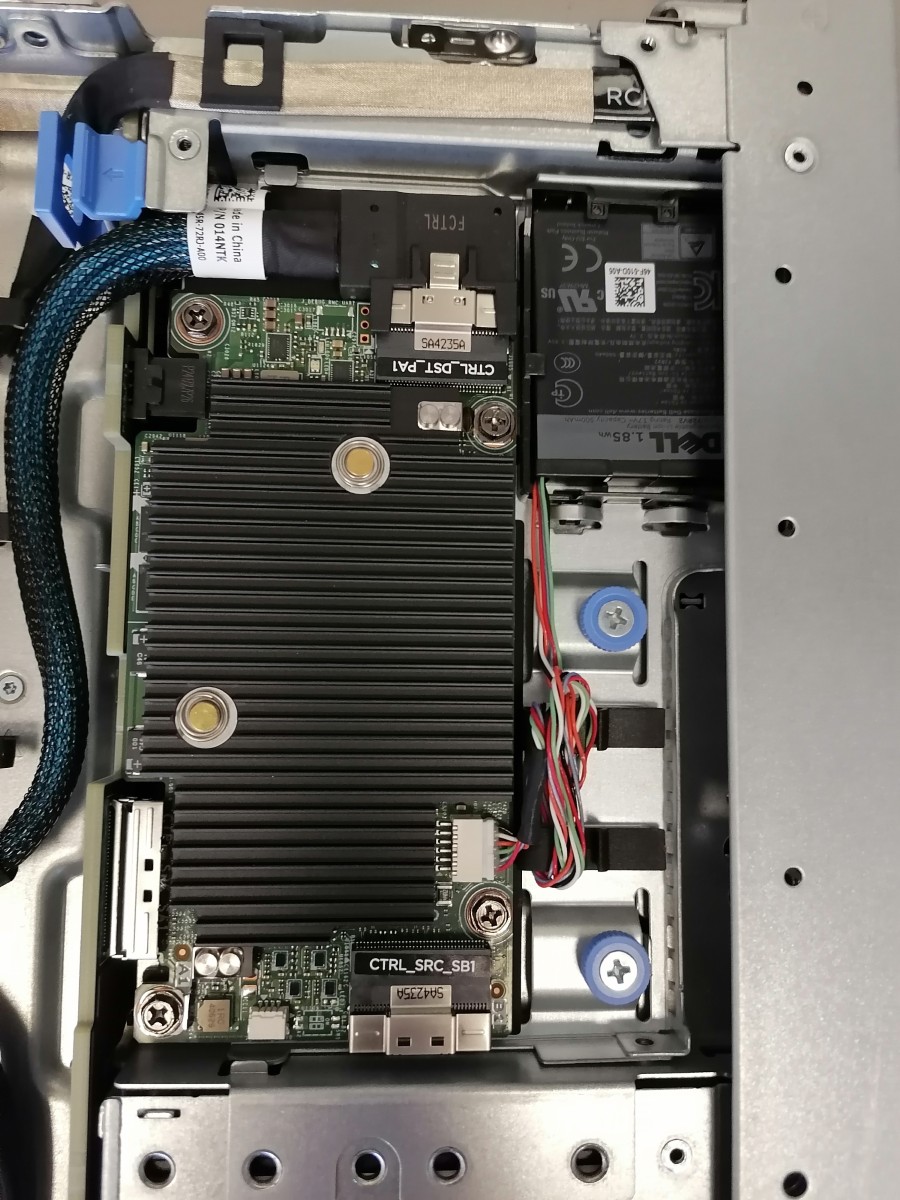

Я долго искал RAID контроллер, потом нашёл в неожиданном месте. Снимаем заглушку.

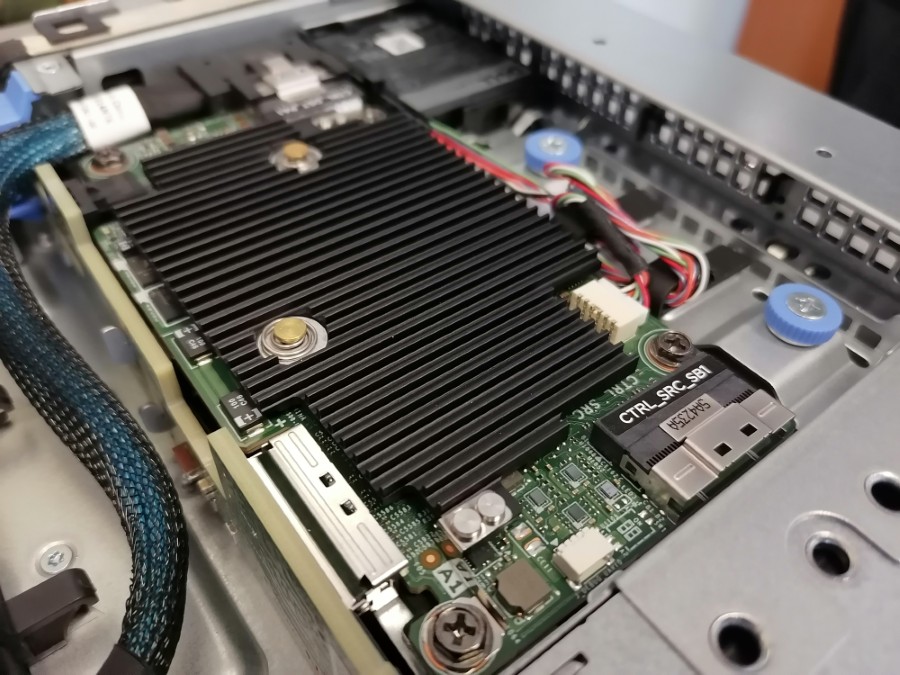

И контроллер в передней части сервера на уровне с дисками.
И это очень даже неплохо для охлаждения. RAID контроллеры имеют тенденцию сильно греться.
Осмотр завершён.
