Broadcom BCM957412N4120DC – это двухпортовый сетевой адаптер с пропускной способностью 10 Гбит/с, работающий через интерфейс PCI Express 3.0 x8 и соответствующий спецификации Open Compute Project (OCP) 3.0 в компактном форм-факторе с двумя сетевыми разъемами SFP+.
Адаптер поддерживает оптические модули SFP+ и медные кабели Direct-Attach. В основе устройства используется MAC-контроллер Broadcom BCM57412 с поддержкой 25GbE.
Данная модель является аналогом BCM957412N4120C, предназначенным для серверов Dell. Распознаётся iDRAC и Lifecycle Controller.
Сообщество Open Compute Project — организация, участники которой обмениваются идеями и разработками для современных дата-центров. Решения, предлагаемые в рамках Open Compute Project, распространяются по аналогии с Open Source, т.е. бесплатно.
Особенности
- Двухпортовый интерфейс с поддержкой сменных модулей – совместим с оптическими трансиверами 10G SFP+ и медными кабелями Direct-Attach.
- Полное соответствие стандарту SFF-8402.
- Поддержка PCI Express 3.0 x8.
- SR-IOV с поддержкой до 128 виртуальных функций (VF).
- Function-Level Reset (FLR) – поддержка сброса на уровне функций.
- Движок обработки потоков TruFlow™.
- Виртуальное сетевое завершение (VNT) – поддержка VXLAN, NVGRE, Geneve, GRE (инкапсуляция/декапсуляция).
- Ускорение виртуальных коммутаторов (vSwitch Acceleration).
- Статeless-оффлоуды с учетом туннелей (Tunnel-aware).
- Поддержка DCB – PFC, ETS, QCN, DCBx.
- RDMA over Converged Ethernet (RoCE).
- Интерфейс NC-SI (Network Controller Sideband Interface).
- SMBus 2.0.
- MCTP over SMBus.
- UART и KCS на базе PCIe.
- Джамбо-фреймы до 9 КБ.
- Усовершенствованный механизм предотвращения перегрузок.
- Поддержка Multiqueue, NetQueue и VMQ.
- Оффлоуды IPv4 и IPv6.
- Оффлоуды контрольных сумм TCP, UDP и IP.
- Large Send Offload (LSO) – разгрузка передачи крупных пакетов.
- Large Receive Offload (LRO) – разгрузка приема крупных пакетов.
- TCP Segmentation Offload (TSO) – разгрузка сегментации TCP.
- Receive-Side Scaling (RSS) – балансировка нагрузки на прием.
- Transmit-Side Scaling (TSS) – балансировка нагрузки на передачу.
- Добавление/удаление VLAN-тегов.
- Объединение прерываний (Interrupt Coalescing).
- Сетевой загрузчик – PXE, UEFI.
- Загрузка по iSCSI.
- Wake-on-LAN (WOL).
- Поддержка MSI и MSI-X.
- Соответствует спецификации OCP 3.0 Design Specification (версия 1.00).
Плата выделяется наличием выступа для замка, который не даёт случайно или намеренно извлечь плату без вскрытия корпуса.
Характеристики
- Производитель: Broadcom
- Тип: сетевая карта 10 Гбит/с
- Назначение: для серверов Dell
- Модель: BCM957412N4120DC
- Модельный ряд: OCP Mezzanine Adapter
- DP/N: OCP610
- Чип: Broadcom BCM57412
- Интерфейс: PCI Express x8 Gen 3.0
- Стандарт: OCP 3.0
- Портов: 2
- Типы портов: SFP+
- Скорость передачи данных, Мб/с: 1000/10000
- Доступные типы сетевых соединений: Full-Duplex
- Поддержка ОС: CentOS, Debian, FreeBSD, Linux, Microsoft Windows, Oracle Linux, Oracle Solaris, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, Solaris, Ubuntu, VMware, VMware ESX, VMware vSphere, Windows Hyper-V, Windows Server
На плате установлен радиатор, обеспечивающий охлаждение контроллера BCM57412.
Внешний вид

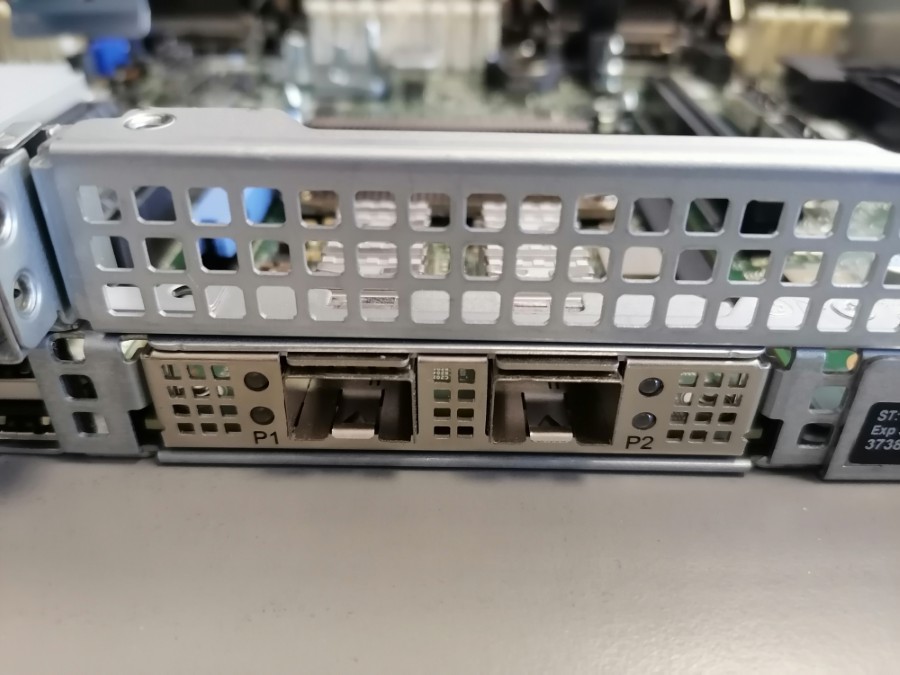

Вид на порты. На панельке отсутствуют ручки. Модуль вставить можно, но извлечь удастся только вскрыв корпус.

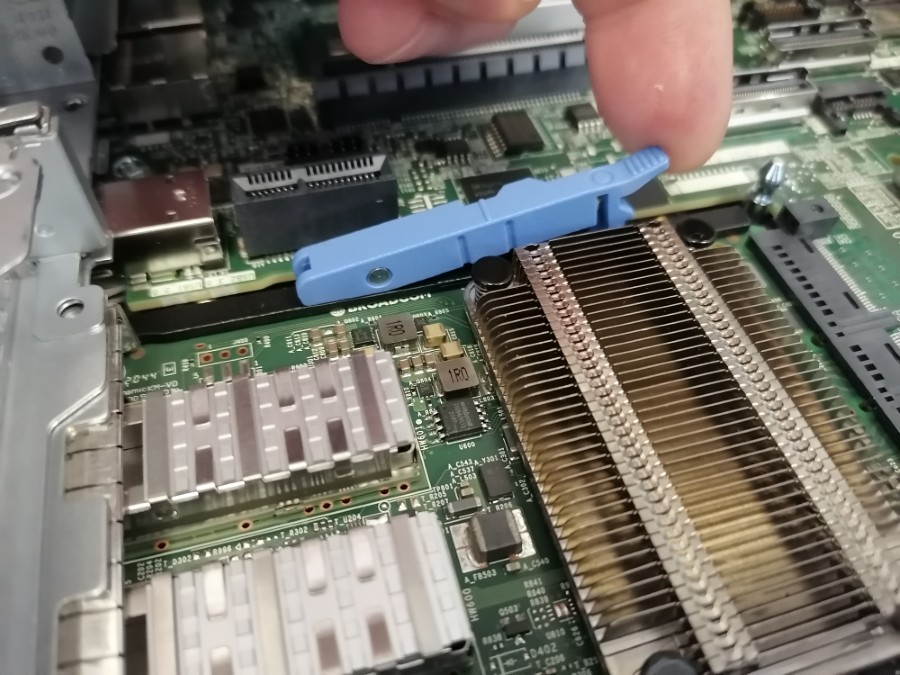

Замок.

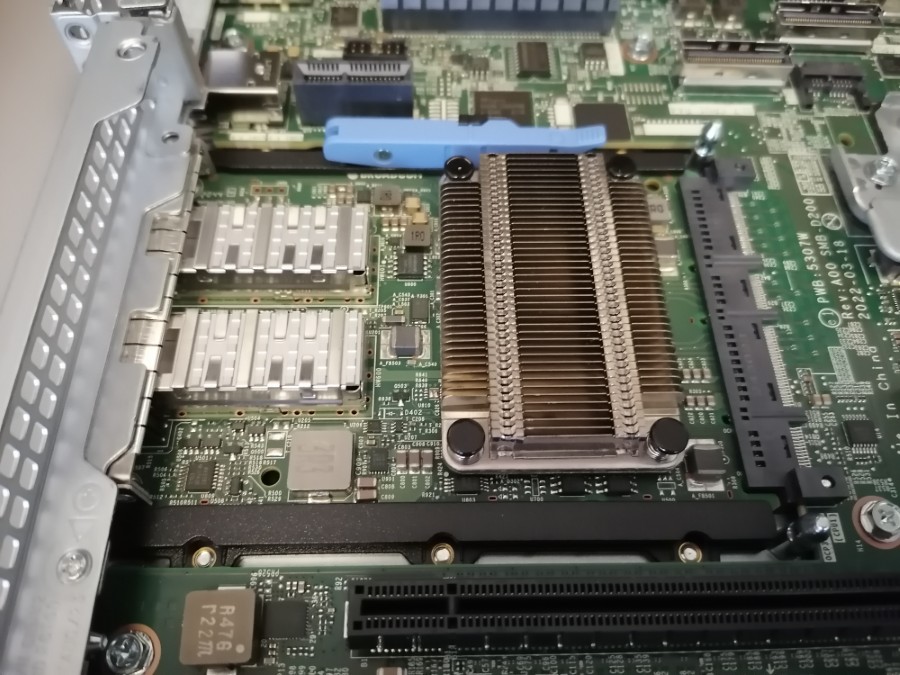

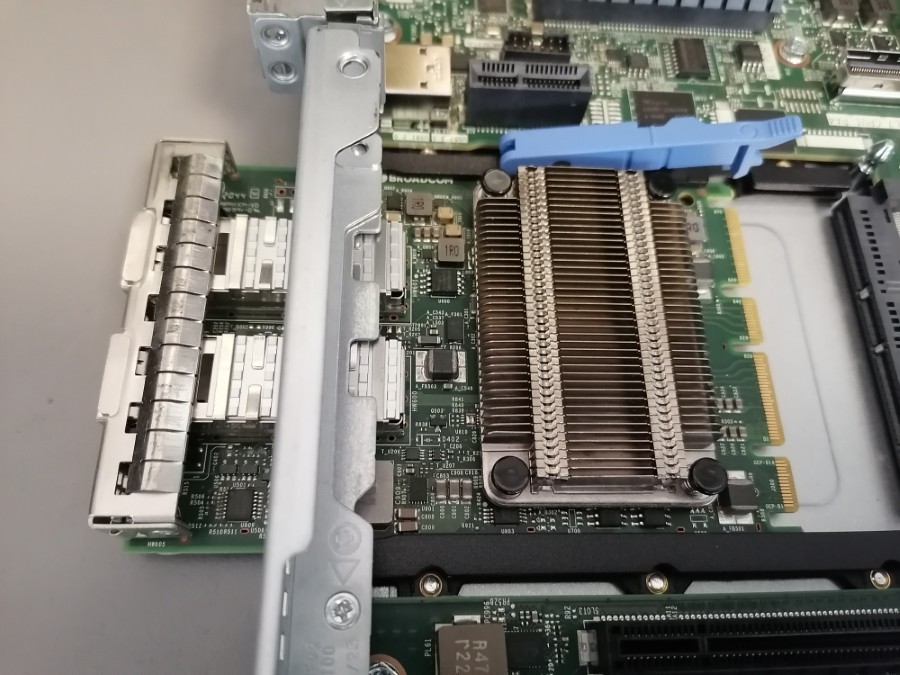

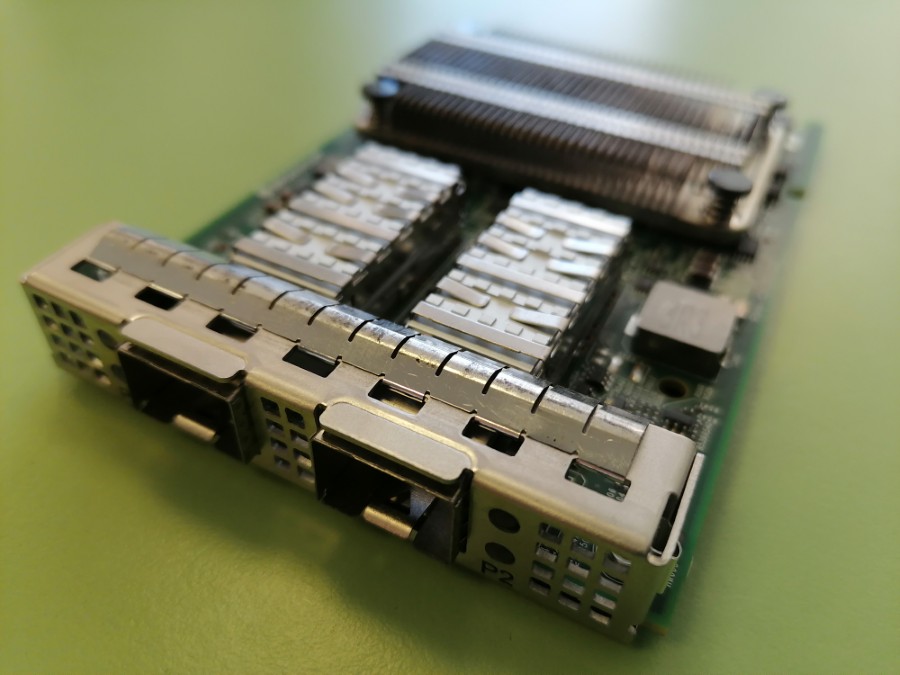

Внешний вид.

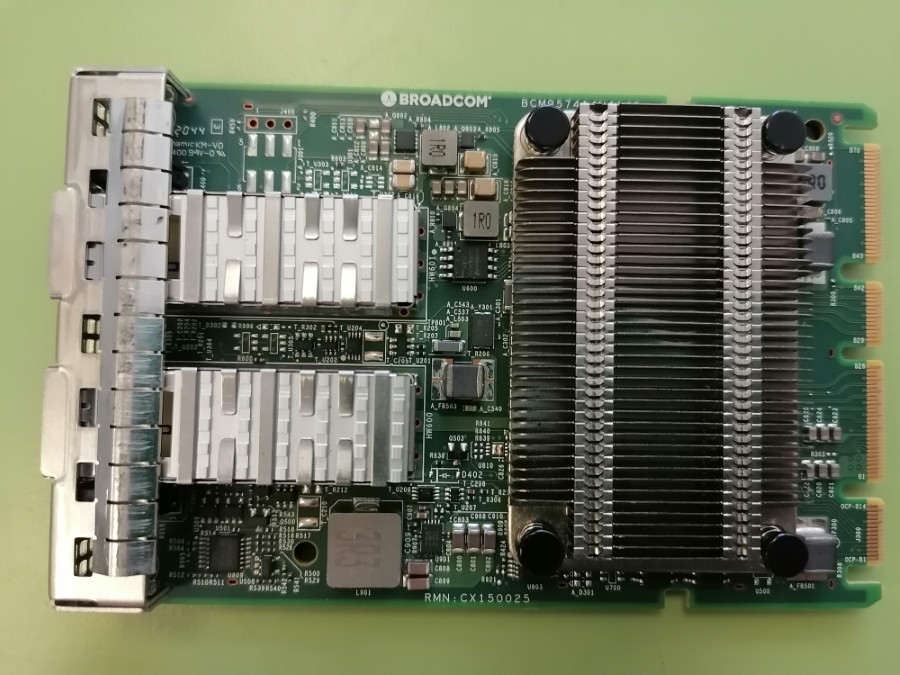

Вид сверху.

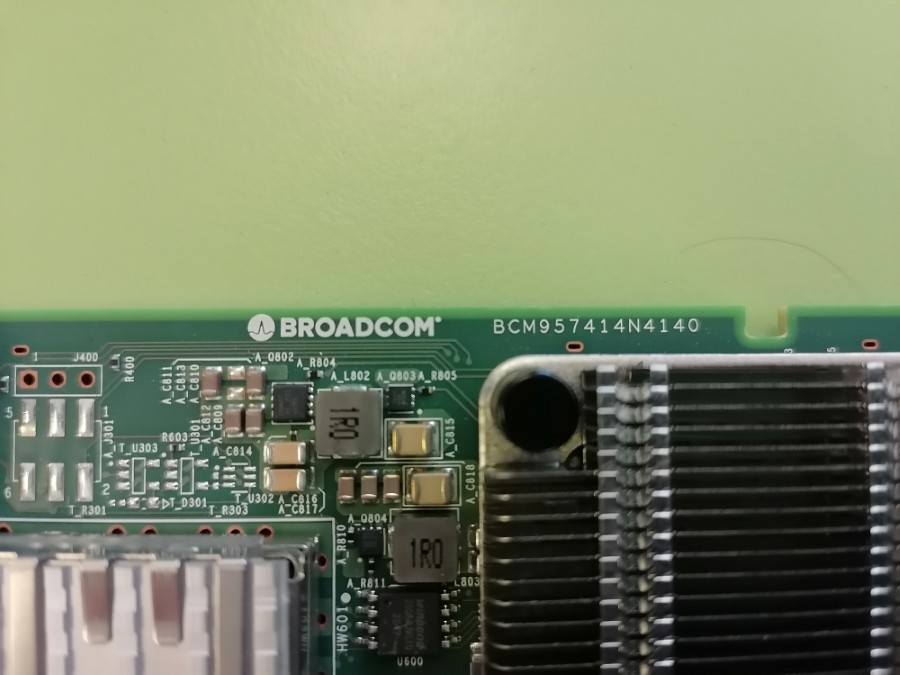

Модель на корпусе написана, кстати, другая: BMC957414N4140. Это номер модели от 25G адаптера. Вероятно, разница только в прошивках, потому как контроллер у них общий.
Маркировка.

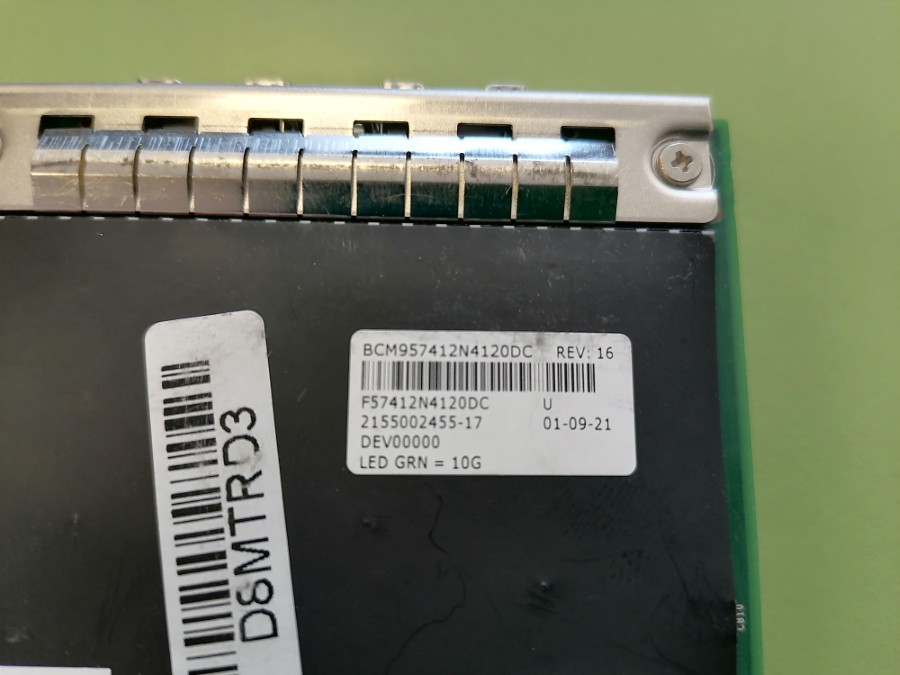

Модель на наклейке.
