Сегодня поедем в ЦОД и заменим планку памяти в сервере HPE Proliant DL580 Gen10.
Сервер HPE Proliant DL580 Gen10 с четырьмя процессорами имеет 48 слотов для модулей DIMM, которые в общей сложности поддерживают объем памяти до 6 Тб при использовании модулей HPE DDR4 SmartMemory с быстродействием 2666 млн транзакций в секунду.
HPE Proliant DL580 Gen10 — описание и фото
История проблемы простая. Мониторинг отследил сбой в iLO сервера, статус сервера стал красным. Примечательно, что в логе iLO никаких событий и сбоев не было зафиксировано, просто одна из планок памяти стала красной. ОС также лишилась своих законных гигабайтов RAM, при этом система не упала и продолжила работу с меньшим количеством оперативной памяти.
Наша задача простая, мы видим в каком слоте стоит необходимая планка памяти. Порядок установки памяти нарисован на крышке сервера.
Выключаем сервер, отключаем питание. Снимаем крышку.
Чтобы добраться до слотов памяти придётся поиграть в лего.

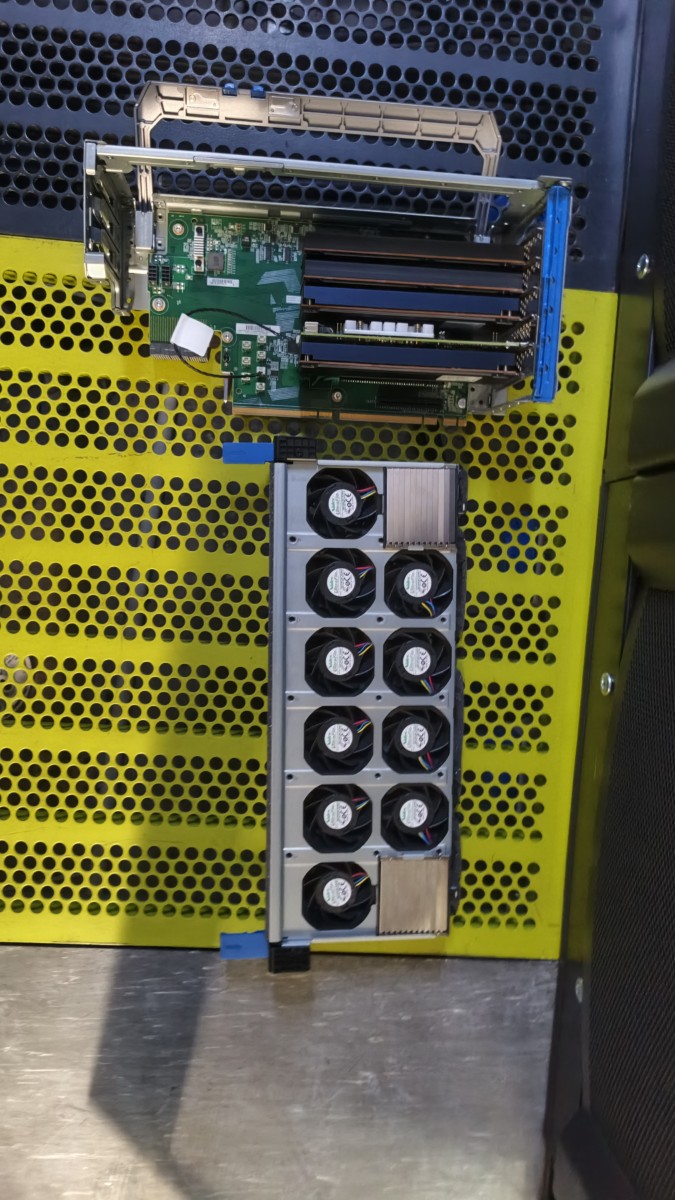

Снимаем блок вентиляторов. Корзину.
Воздуховод.
Кабели RAID-контроллера предварительно отключаем.

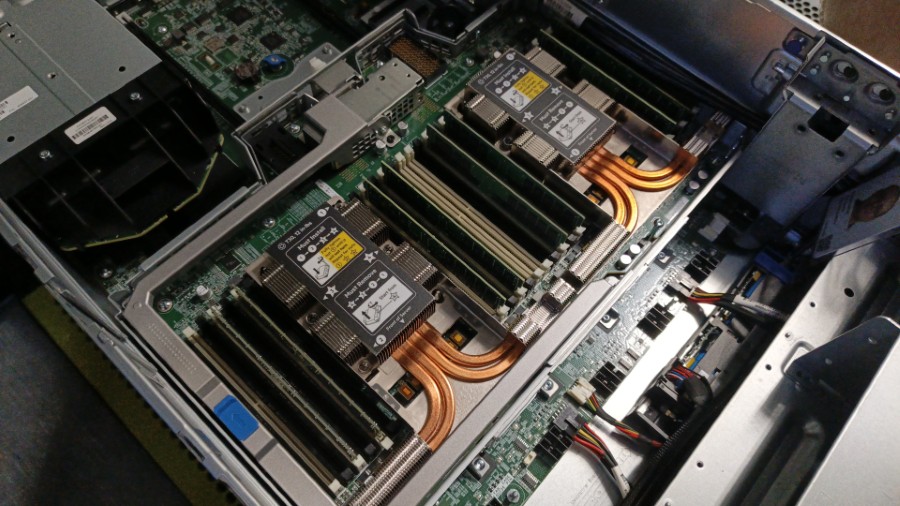

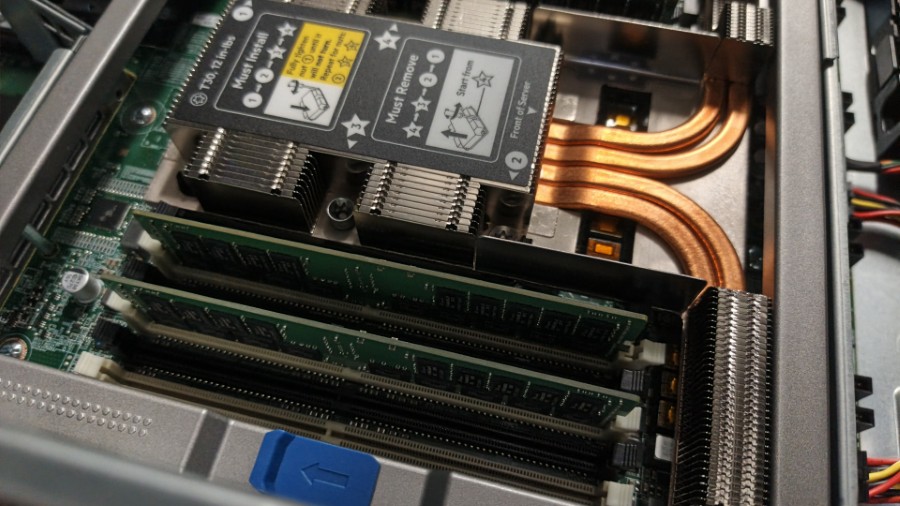

Получаем доступ к верхней материнской плате.

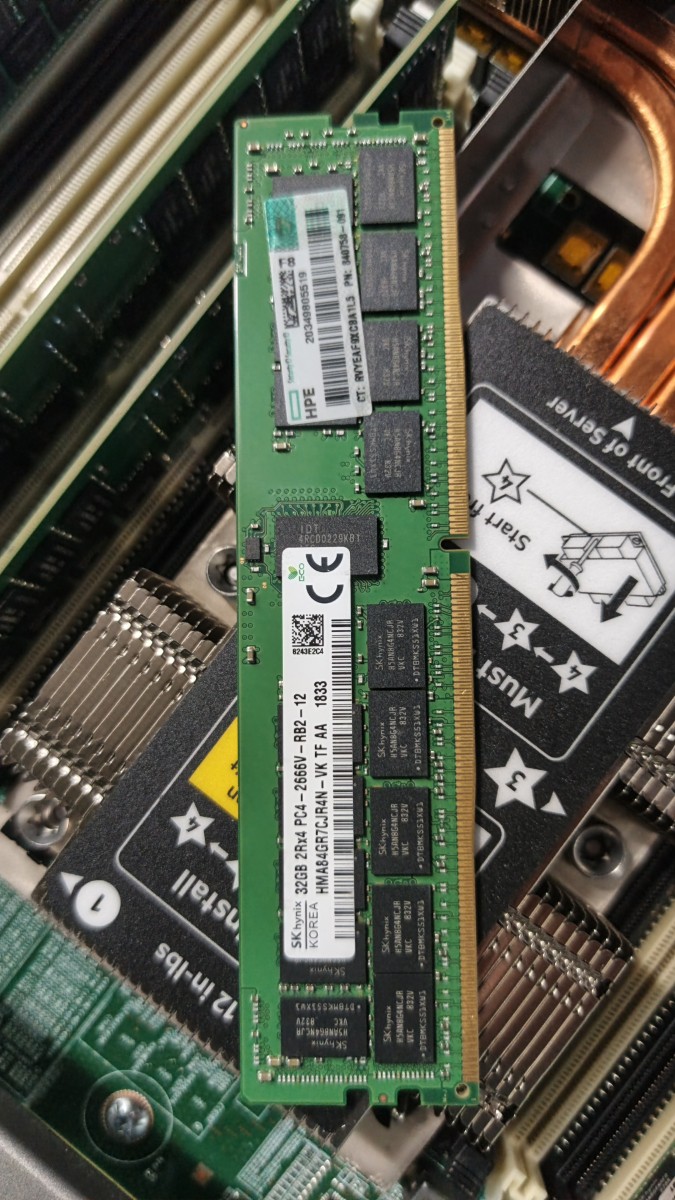

Дохлую память извлекаем.
Нам повезло в том, что сбойная память находится сверху, дальше разбирать не придётся.

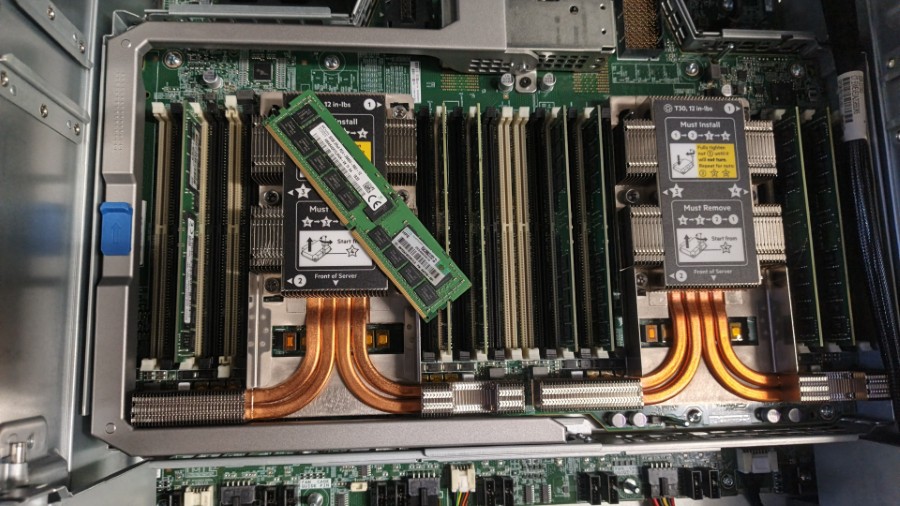

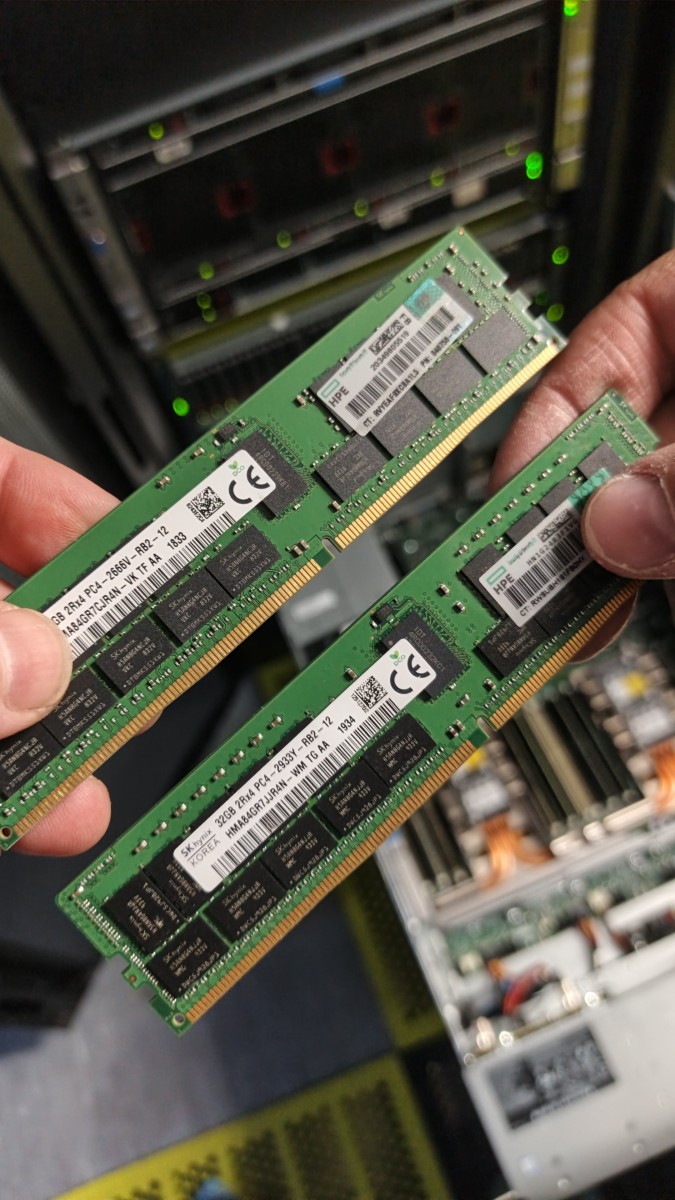

Меняем планку памяти на новую.
В обратном порядке собираем комплектующие. Устанавливаем PCIe корзину, предварительно подключив кабели к RAID контроллеру. Воздуховод и вентиляторы.
Результат

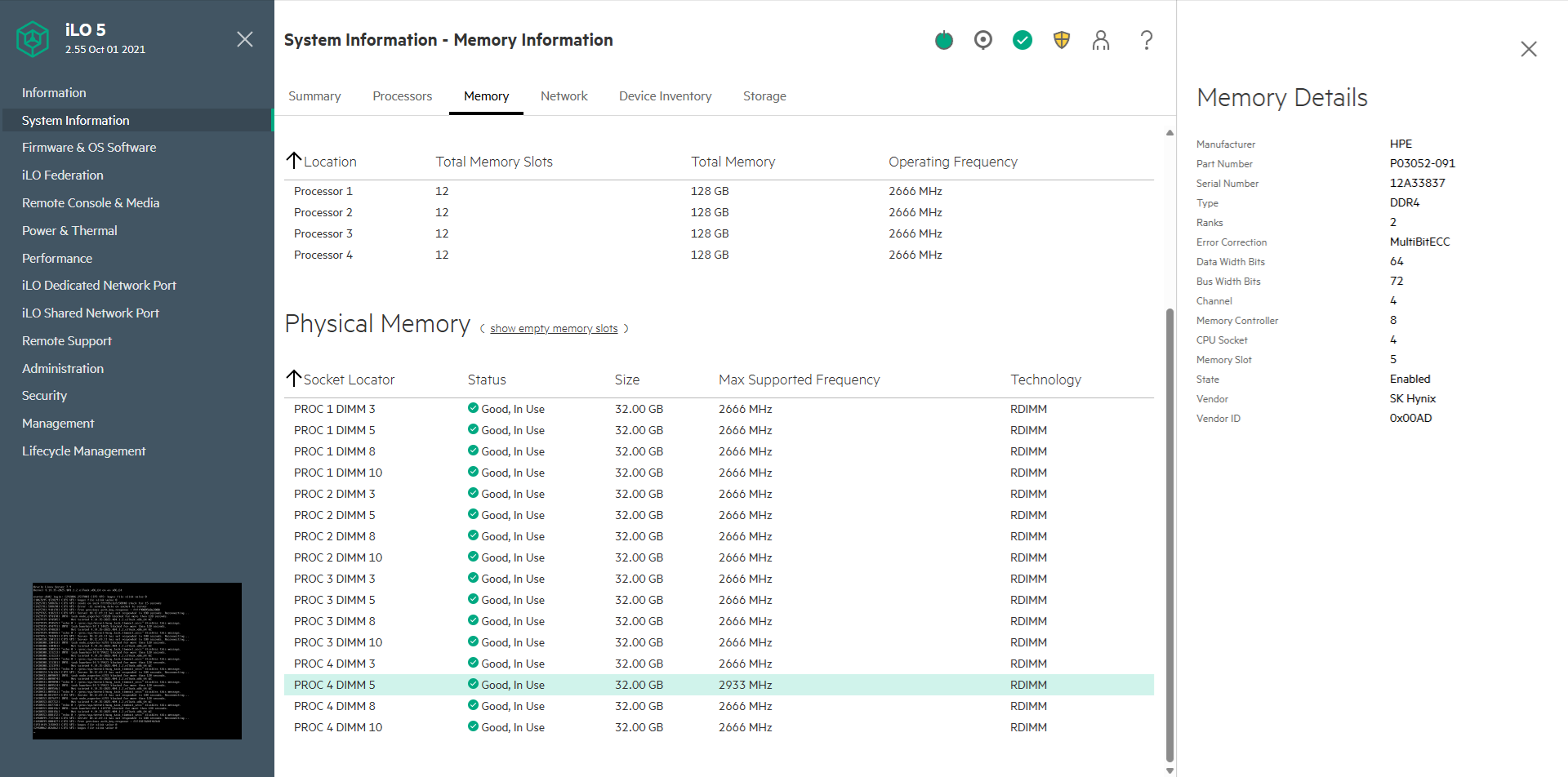

Всё позеленело. О замене можно догадаться только по изменившейся максимальной частоте новой планки.
