Сервер FusionServer 2288H V6 представляет собой двухпроцессорную стоечную модель высотой 2U, которая отличается гибкостью конфигураций и широко применяется для задач облачных вычислений, виртуализации, работы с базами данных и обработки больших данных.

В основе устройства лежат два процессора Intel Xeon Scalable, поддерживается до 16 или 32 слотов под оперативную память DDR4, а также 14 разъемов PCIe, что обеспечивает значительные объемы локального хранилища данных. Благодаря внедрению фирменных технологий, таких как DEMT и FDM, и интеграции программного комплекса FusionDirector для полного управления на всех этапах эксплуатации, данное решение позволяет сократить операционные расходы и повысить рентабельность инвестиций.

Возможности

Расширенные возможности хранения данных

Вместительная дисковая корзина на 45 отсеков для накопителей форм-фактора 2.5 дюйма
Поддержка до 34 твердотельных накопителей с интерфейсом NVMe
Объем оперативной памяти до 12 терабайт

Высокая вычислительная мощность

Производительность для универсальных вычислений: до 80 ядер
Возможность установки четырех двухслотовых GPU-ускорителей формата FHFL мощностью 300 Вт каждый
Конфигурация с восемью однослотовыми GPU-ускорителями формата FHFL
Возможность установки 11 однослотовых GPU-ускорителей формата HHHL

Гибкость конфигурирования

Различные варианты компоновки слотов оперативной памяти: на 16 или 32 модуля DIMM
Два сетевых адаптера стандарта OCP 3.0 с поддержкой горячей замены
Четырнадцать слотов PCIe 4.0, обеспечивающих широкий спектр применений
Два твердотельных накопителя M.2 с поддержкой аппаратного RAID-массива с поддержкой горячей замены

Назначение

Сервер идеально подходит для широкого круга задач, включая:

Ключевые ИТ-сервисы
Облачные вычисления
Виртуализацию
Высокопроизводительные вычисления (HPC)
Распределенные системы хранения данных
Обработку больших данных (Big Data)
Корпоративные и телекоммуникационные приложения
Другие ресурсоемкие рабочие нагрузки

Данное надежное решение отличается:

Энергоэффективностью: Низкое энергопотребление
Масштабируемостью: Высокая гибкость расширения
Простотой внедрения: Легкость развертывания
Удобством эксплуатации: Упрощенное управление инфраструктурой

Производительность и масштабируемость

Высокая вычислительная мощность

Сервер построен на базе двух процессоров Intel Xeon Scalable 3-го поколения (Ice Lake), которые в сумме обеспечивают до 80 ядер и 160 потоков. Это позволяет максимально эффективно выполнять многопоточные приложения. Каждое ядро имеет эксклюзивный кэш L2 объемом 1.25 МБ и не менее 1.5 МБ кэша L3. Технологии Intel Turbo Boost 2.0 и Hyper-Threading обеспечивают работу на частоте до 3.6 ГГц и повышают производительность параллельных вычислений. Восемь каналов связи UPI между процессорами работают на скорости до 11.2 ГТ/с, гарантируя высокую пропускную способность.

Расширенные вычислительные возможности

Аппаратная виртуализация Intel VT оптимизирует работу виртуальных сред, а набор инструкций Intel AVX-512 значительно ускоряет вычисления с плавающей запятой для ресурсоемких задач. Поддержка Intel DL Boost (VNNI) повышает производительность приложений глубокого обучения. Для обеспечения безопасности данных применяются технологии Intel SGX и Intel TME, обеспечивающие изоляцию приложений и шифрование памяти.

Гибкая и емкая память

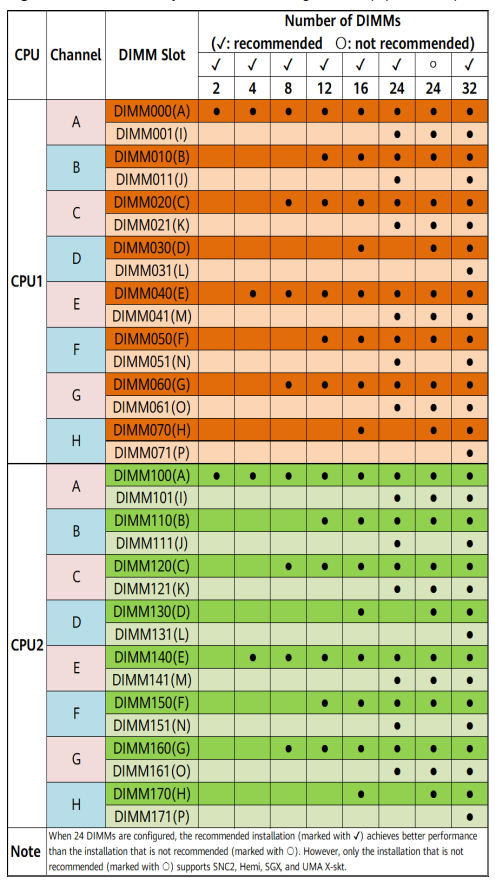

Модификация с 32 слотами DIMM: Поддерживает до 32 модулей DDR4 ECC (RDIMM/LRDIMM) с частотой 3200 МТ/с. В комбинации с 16 модулями Intel Optane PMem 200 series максимальный объем памяти достигает 12 ТБ при теоретической пропускной способности до 400 ГБ/с.

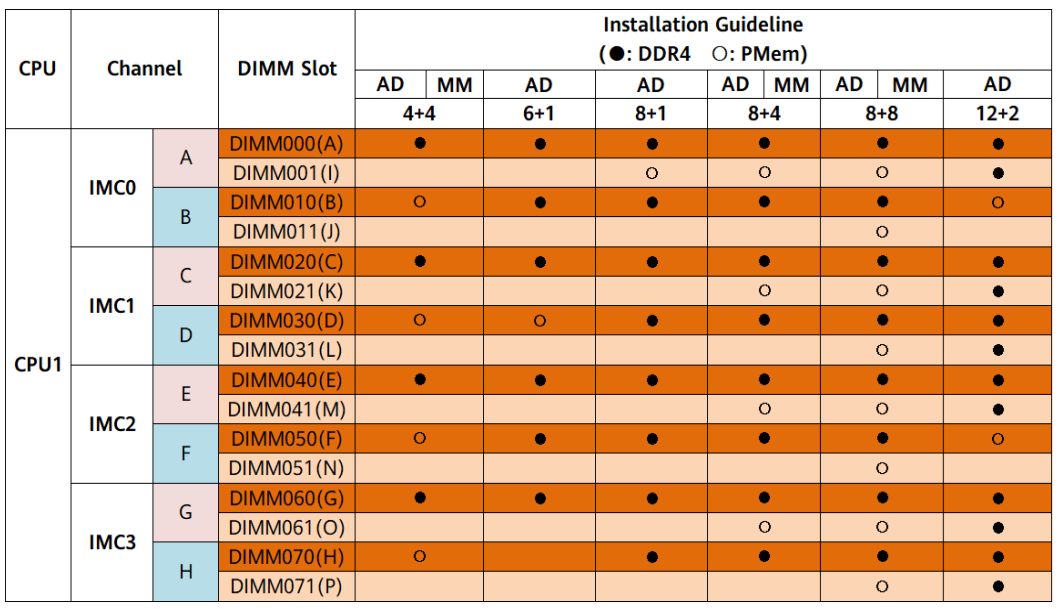

Модификация с 16 слотами DIMM: Поддерживает до 16 модулей DDR4 ECC (RDIMM/LRDIMM) с частотой 3200 МТ/с, обеспечивая максимальный объем памяти до 2048 ГБ.

Масштабируемое хранилище и ввод-вывод

Гибкие конфигурации накопителей позволяют использовать до 34 NVMe SSD или полностью твердотельные массивы, которые обеспечивают в 100 раз больше операций ввода-вывода (IOPS) по сравнению с HDD. Встроенный контроллер PCIe 4.0 в процессорах сокращает задержки и повышает общую производительность системы. В зависимости от модификации сервер предлагает до 11 слотов PCIe 4.0 (или комбинацию с PCIe 3.0), а также поддержку сетевых адаптеров OCP 3.0 (GE/10GE/25GE/100GE) с горячей заменой через карты FlexIO.

Надежность и удобство обслуживания

Отказоустойчивая архитектура

Сервер создан на базе компонентов операторского класса, что гарантирует высокую надежность и доступность системы. Два блока питания с возможностью горячей замены работают в режиме резервирования 1+1, а четыре вентиляторных модуля — по схеме N+1, что обеспечивает бесперебойную работу даже при сбое отдельных компонентов.

Защита данных

Поддержка горячей замены накопителей SAS/SATA/NVMe
Гибкие возможности RAID: уровни 0, 1, 10, 5, 50, 6, 60 в зависимости от контроллера
Защита кэша RAID от сбоев питания с помощью суперконденсатора
Поддержка Intel VROC (VMD NVMe RAID) для управления RAID-массивами NVMe с возможностью настройки различных ключей для разных уровней RAID
Использование твердотельных накопителей (SSD), которые превосходят традиционные HDD по надежности, увеличивая время бесперебойной работы системы

Упрощенное обслуживание и мониторинг

Встроенный контроллер iBMC обеспечивает мониторинг параметров системы в реальном времени, генерацию аварийных сигналов и выполнение действий по восстановлению для минимизации простоев
На передней панели расположены индикаторы UID/HLY, светодиодная диагностика неисправностей и сенсорная ЖК-панель для быстрого выявления проблем
Кронштейны для крепления в модификации 32 DIMM оснащены портами прямого подключения iBMC, что позволяет проводить локальное обслуживание и повышает эффективность работы администратора

Управление и безопасность

Интеллектуальное управление

Встроенный контроллер iBMC обеспечивает круглосуточный мониторинг состояния сервера и предоставляет широкие возможности удаленного администрирования. Технология NC-SI позволяет использовать любой сетевой порт на карте FlexIO или PCIe NIC в качестве канала управления, совмещенного с передачей данных (функция отключаема по умолчанию, активируется через iBMC или BIOS). Интегрированный интерфейс UEFI ускоряет настройку, обновление прошивки и упрощает диагностику неисправностей.

Многоуровневая защита

Контроль доступа: Доступ к BIOS защищен паролем, а передняя панель с замком и датчик вскрытия крышки предотвращают несанкционированный физический доступ к данным.
Аппаратные механизмы безопасности:
Функция Intel Execute Disable Bit (EDB) предотвращает атаки типа "переполнение буфера".
Технология Intel Converged Boot Guard (Intel CBnT) блокирует выполнение несанкционированных загрузочных модулей и защищает прошивку от вредоносных изменений на аппаратном уровне.
Безопасная загрузка на базе аппаратного корня доверия (RoT) обеспечивает покаскадную верификацию встроенного ПО.
Модули TPM 2.0 и TCM предоставляют расширенные криптографические функции (цифровые подписи, удаленная аутентификация).

Соответствие стандартам безопасности

Сервер соответствует требованиям ведущих стандартов NIST:

NIST SP 800-147B: Поддержка механизма обновления BIOS с проверкой цифровой подписи и защита флэш-памяти от несанкционированных изменений на уровне ОС.
NIST SP 800-155: Обеспечение измерений кода BIOS и его конфигураций на основе аппаратного корня доверия в процессе загрузки.
NIST SP 800-193: Реализация требований к защите, обнаружению угроз и восстановлению (платформа кибербезопасности).

Энергоэффективность

Высокоэффективные компоненты питания

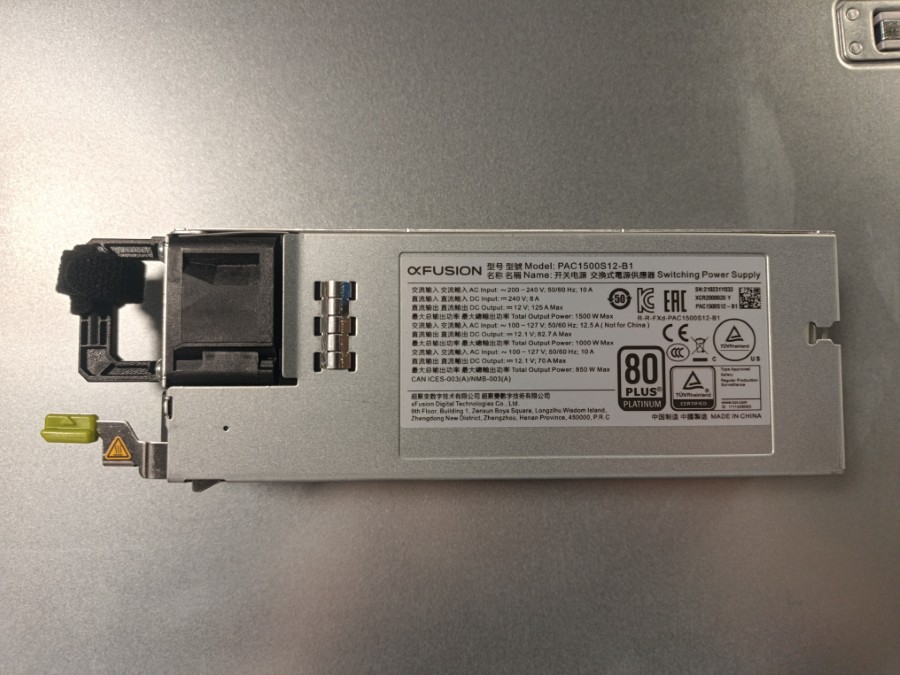

Сервер поддерживает блоки питания стандарта 80 Plus Platinum и Titanium с различными уровнями энергоэффективности. КПД блоков питания достигает 96% при 50% нагрузке. Поддержка режима активного/резервного питания и источников HVDC повышает общую эффективность системы электропитания. Эффективные преобразователи напряжения (VRD) на материнской плате минимизируют потери энергии при преобразовании DC/DC.

Интеллектуальное управление энергопотреблением

Зональное PID-регулирование скорости вращения вентиляторов и интеллектуальное масштабирование частоты CPU оптимизируют тепловыделение и снижают общее энергопотребление системы
Усовершенствованная конструкция системы охлаждения с энергоэффективными вентиляторами обеспечивает оптимальный отвод тепла
Реализованы механизмы ограничения и контроля потребляемой мощности (power capping)
Технология поочередного запуска шпинделей накопителей снижает пиковое энергопотребление при загрузке сервера

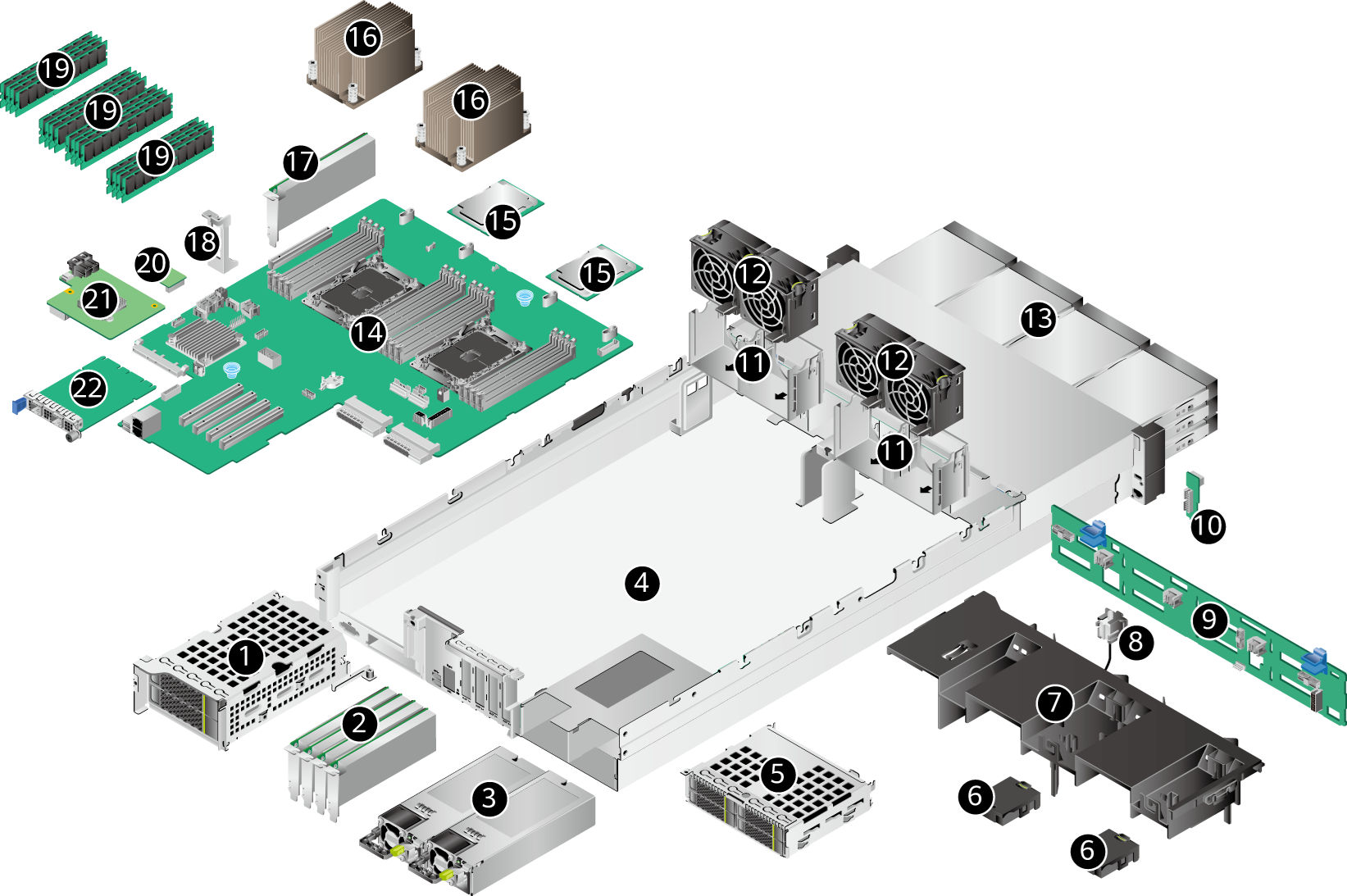

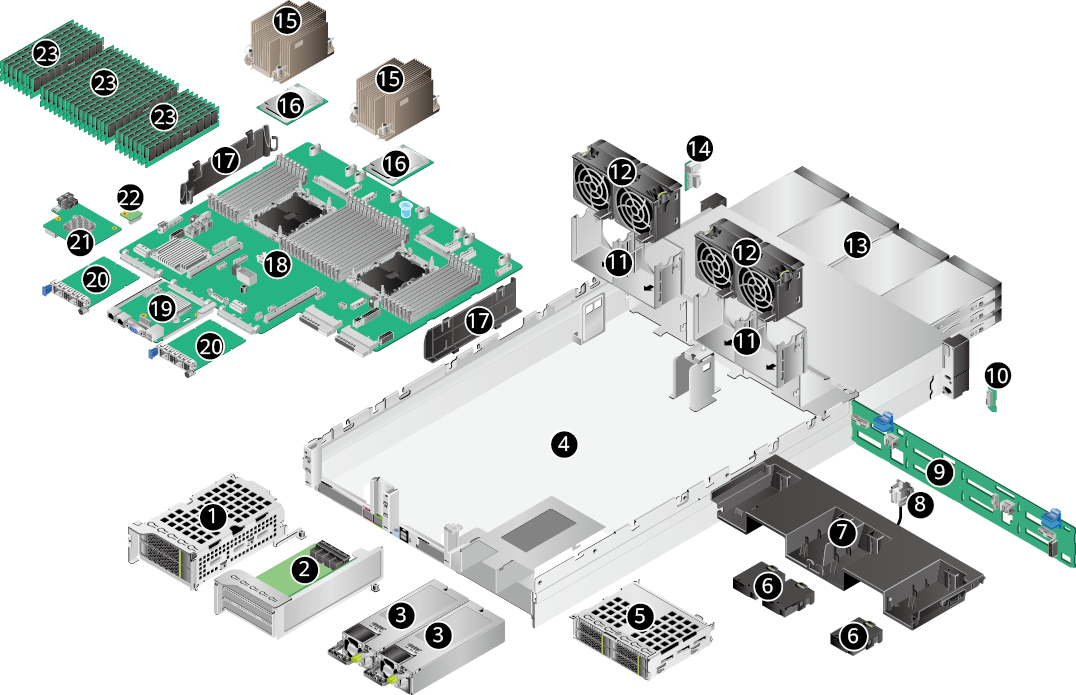

Физическая структура 2288H V6-32DIMM сервера с 12 x 3,5" дисками

Модуль ввода-вывода 1
Модуль ввода-вывода 2
Блок питания (PSU)
Шасси (корпус)
Модуль ввода-вывода 3
Держатель суперконденсатора
Воздуховод (обратите внимание: запрещена установка воздуховода на сервер со встроенными накопителями)
Датчик вскрытия корпуса
Backplane (тыльная плата) передних дисков
Левая монтажная планка (кронштейн)
Кронштейны вентиляторных модулей
Вентиляторный модуль
Передний накопитель
Правая монтажная планка
Радиатор процессора
Процессор
Органайзер кабелей
Материнская плата
Плата BMC (контроллер управления)
Сетевой адаптер OCP 3.0
RAID-контроллер с винтовым креплением
Модуль TPM/TCM (доверенной загрузки/криптографии)
Модули памяти (оперативная память)

Физическая структура 2288H V6-16DIMM сервера с 12 x 3,5" дисками

Модуль ввода-вывода 1
Карты PCIe
Блок питания (PSU)
Шасси (корпус)
Модуль ввода-вывода 3
Держатель суперконденсатора
Воздуховод (обратите внимание: запрещена установка воздуховода на сервер со встроенными накопителями)
Датчик вскрытия корпуса
Backplane (тыльная плата) передних дисков
Левая монтажная планка (кронштейн)
Кронштейны вентиляторных модулей
Вентиляторный модуль
Передний накопитель
Материнская плата
Процессор
Радиатор процессора
Встроенная карта PCIe
Направляющий желоб (лоток) для встроенных карт PCIe
Модули памяти (оперативная память)
Модуль TPM/TCM (доверенной загрузки/криптографии)
RAID-контроллер с винтовым креплением
Сетевой адаптер OCP 3.0

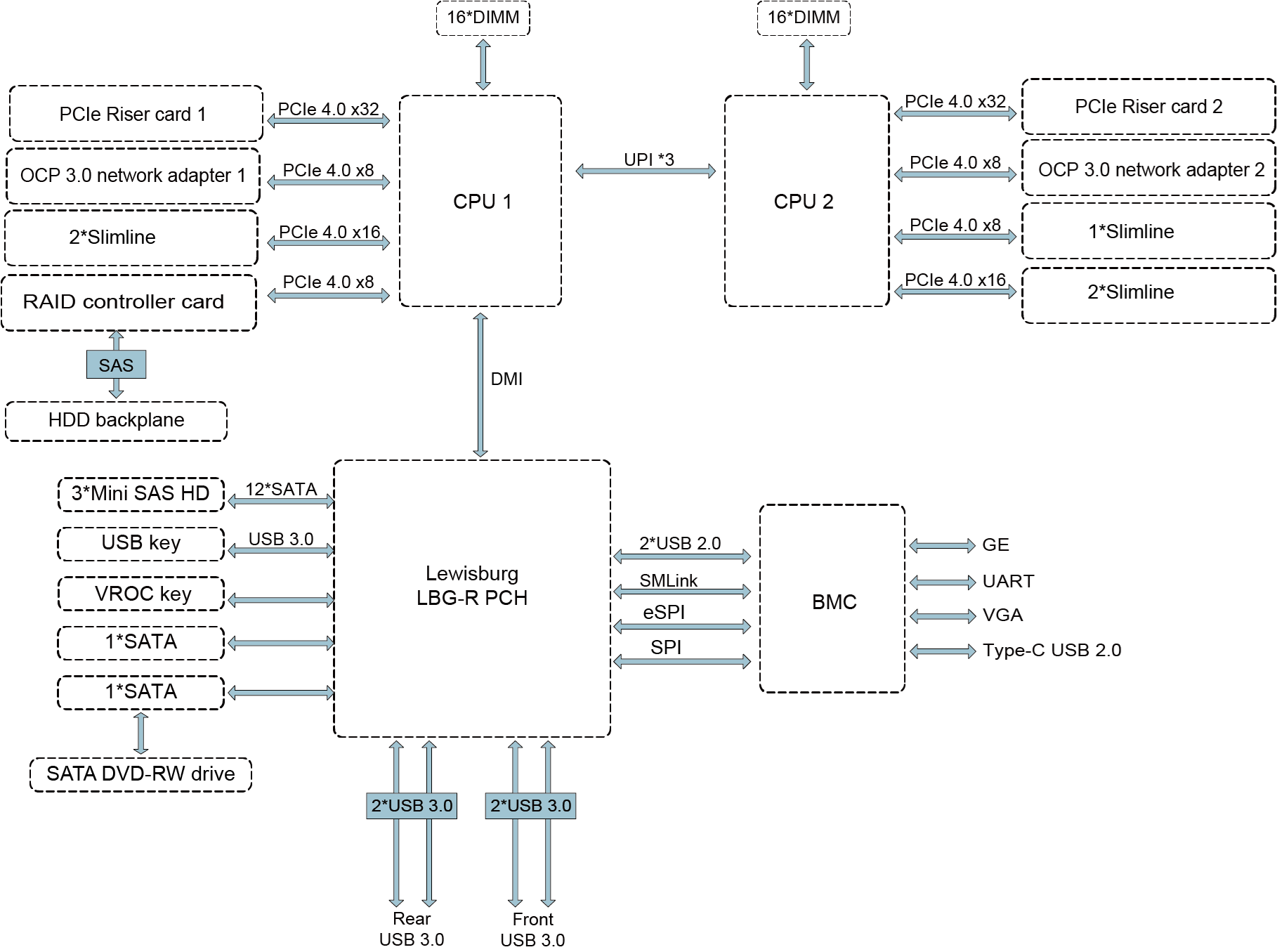

Логическая структура 2288H V6-32DIMM сервера

Поддержка одного или двух процессоров Intel Xeon Scalable третьего поколения (Ice Lake)
Поддержка до 32 модулей оперативной памяти
Процессоры связаны между собой тремя каналами UPI со скоростью передачи до 11.2 ГТ/с
Карта-райзер PCIe подключается к процессорам по шине PCIe, обеспечивая удобство расширения и подключения
Каждый процессор (CPU1 и CPU2) поддерживает один сетевой адаптер OCP 3.0
RAID-контроллер с винтовым креплением на материнской плате подключается к процессору CPU1 по шине PCIe, а к тыльной плате дисков — через высокоскоростные кабели SAS; предусмотрены различные варианты тыльных плат для поддержки разных конфигураций локального хранилища
Контроллер-концентратор платформы LBG-R (PCH) интегрирован в материнскую плату и обеспечивает работу пяти портов USB 3.0
Чип управления BMC на материнской плате поддерживает порты VGA, управления сетью и последовательный порт

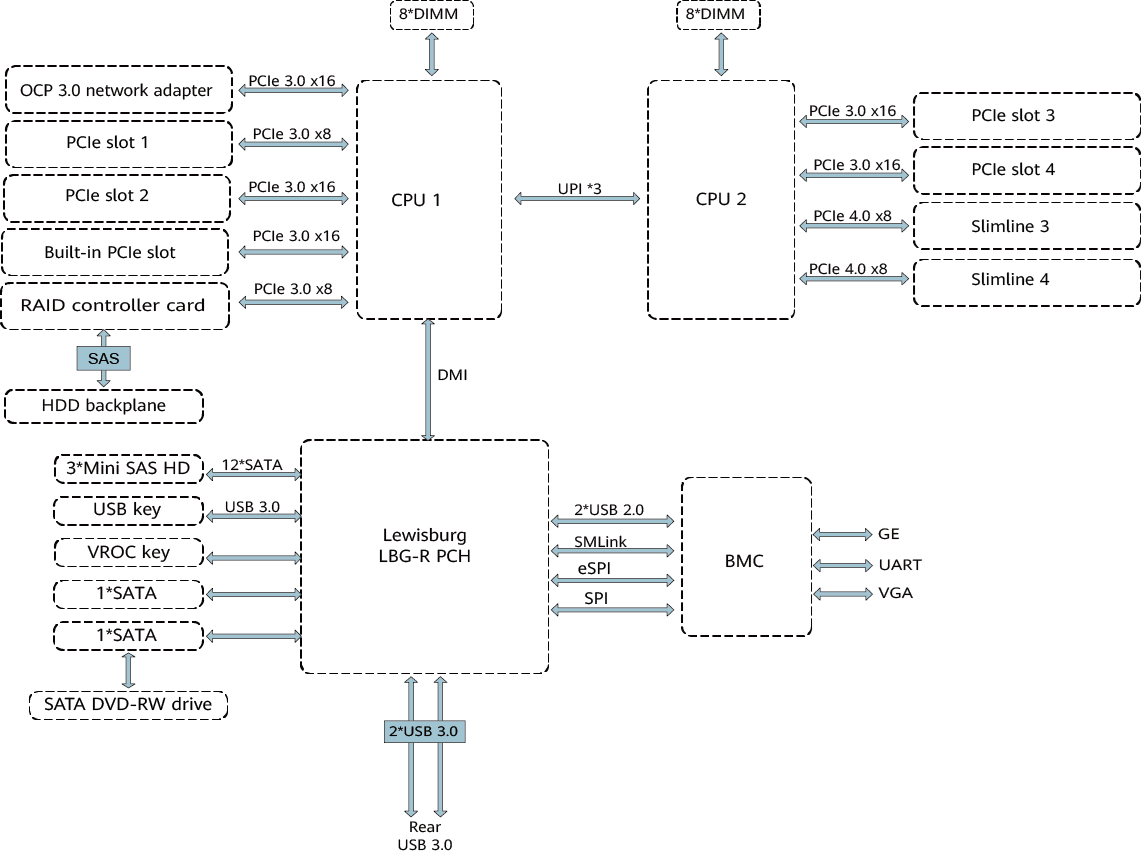

Логическая структура 2288H V6-16DIMM сервера

Поддержка одного или двух процессоров Intel Xeon Scalable третьего поколения (Ice Lake)
Поддержка до 16 модулей оперативной памяти
Процессоры связаны между собой тремя каналами UPI со скоростью передачи до 11.2 ГТ/с
Процессор CPU1 поддерживает один сетевой адаптер OCP 3.0
RAID-контроллер с винтовым креплением на материнской плате подключается к процессору CPU1 по шине PCIe, а к тыльной плате дисков — через высокоскоростные кабели SAS; предусмотрены различные варианты тыльных плат для поддержки разных конфигураций локального хранилища
Контроллер-концентратор платформы LBG-R (PCH) интегрирован в материнскую плату и обеспечивает работу трех портов USB 3.0
Чип управления BMC на материнской плате поддерживает порты VGA, управления сетью и последовательный порт

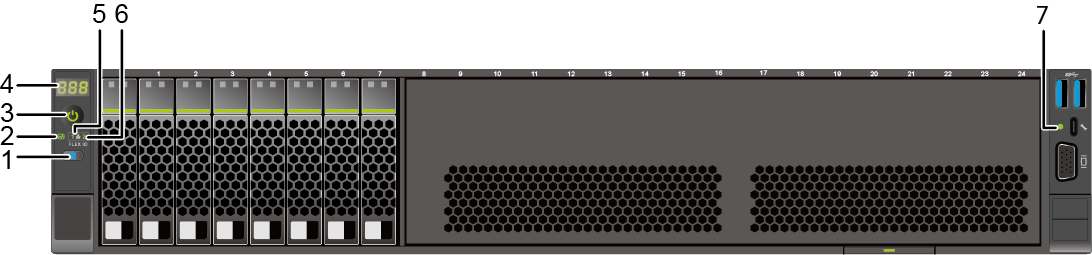

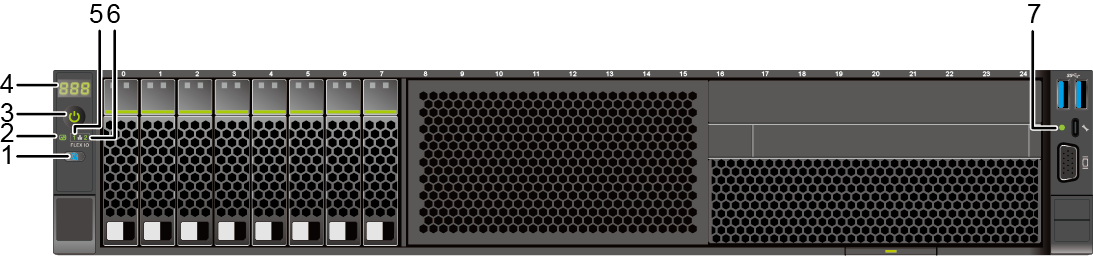

Панели и индикация

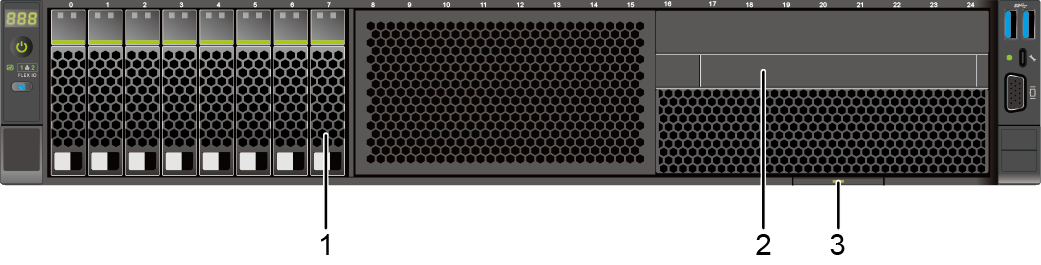

Передняя панель

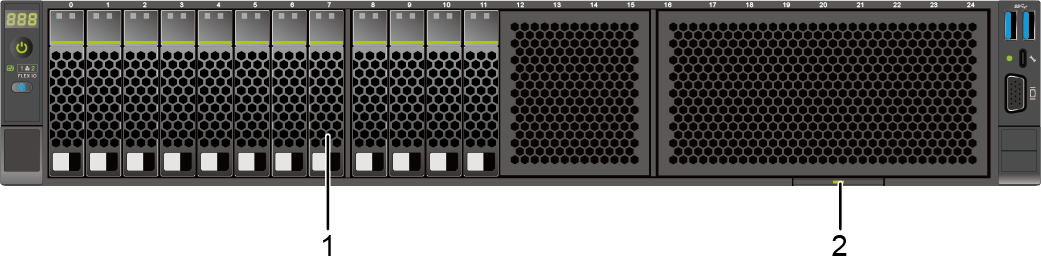

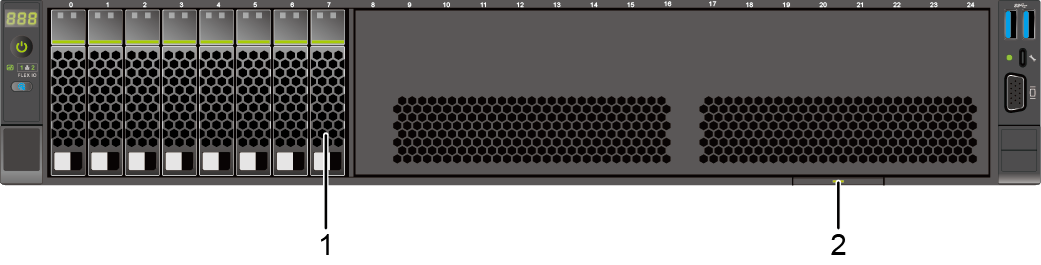

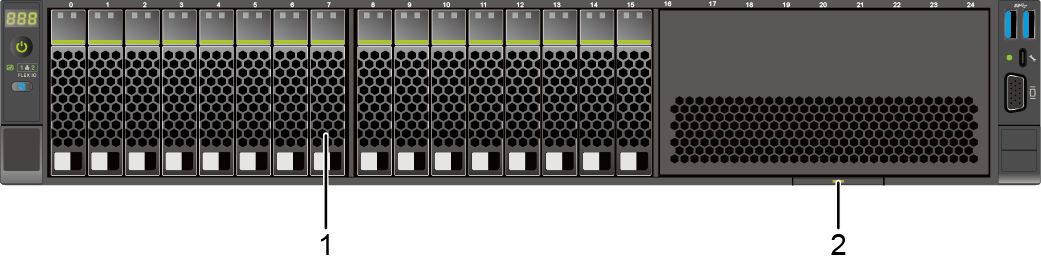

Конфигурация 8 x 2.5"

Накопитель (диск)
Опциональный встроенный DVD-привод (или LCD-модуль)
Выдвижная панель с маркировкой (с указанием серийного номера)

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

Конфигурация 8 x 2.5" NVMe

Накопитель (диск)
Выдвижная панель с маркировкой (с указанием серийного номера)

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

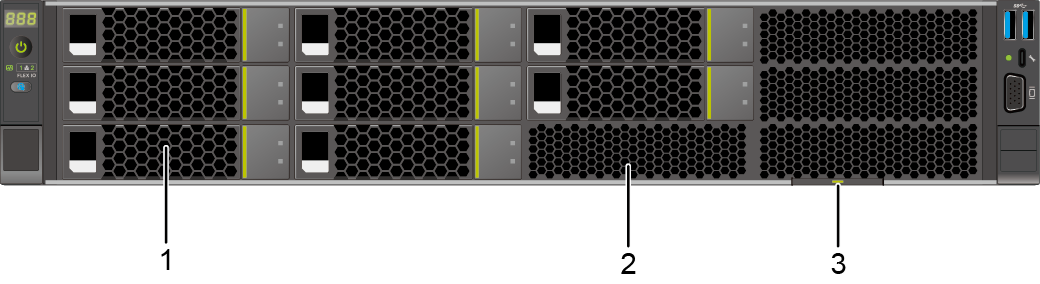

Конфигурация 8 x 3.5"

Накопитель (диск)
Заглушка в отсеке для накопителя
Примечание: Данный отсек не предназначен для установки накопителей.
Выдвижная панель с маркировкой (с указанием серийного номера)

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

Конфигурация 12 x 2.5" (4 x SAS/SATA + 8 x NVMe)

Накопитель (диск)
Выдвижная панель с маркировкой (с указанием серийного номера)

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

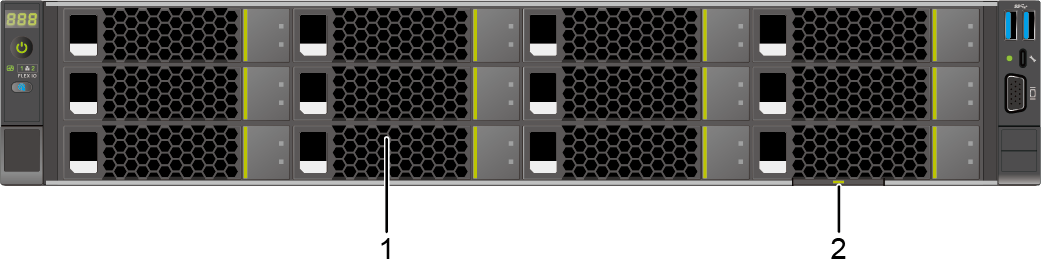

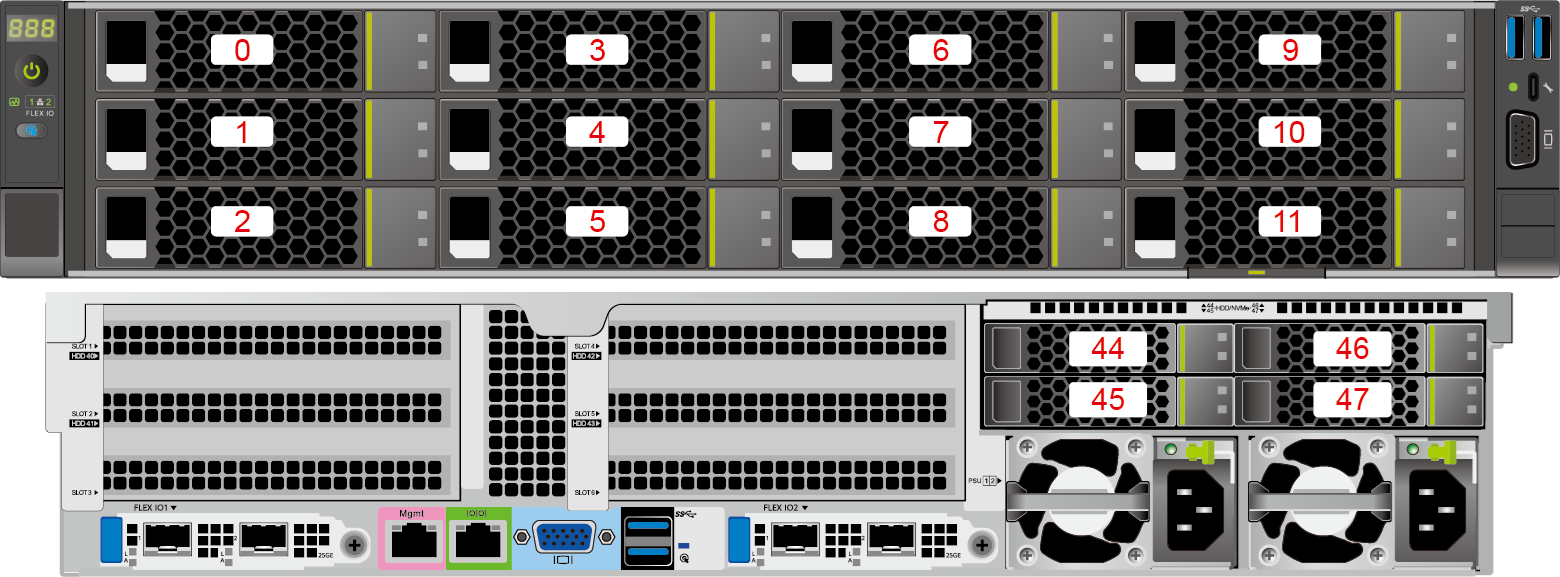

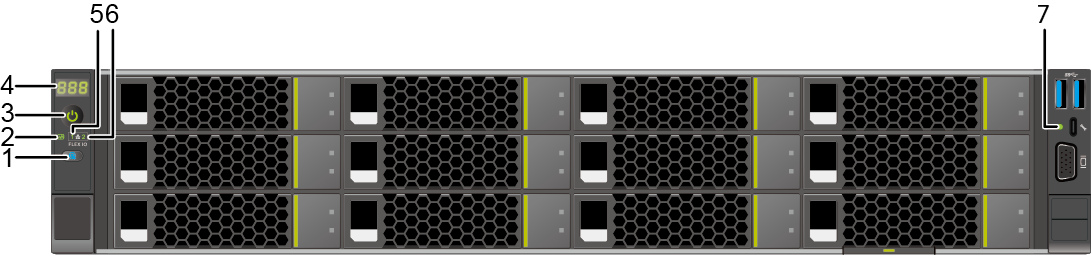

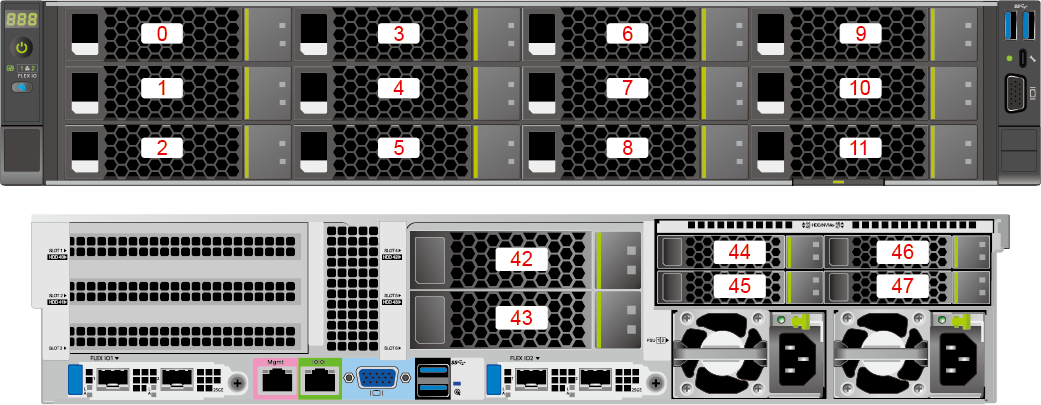

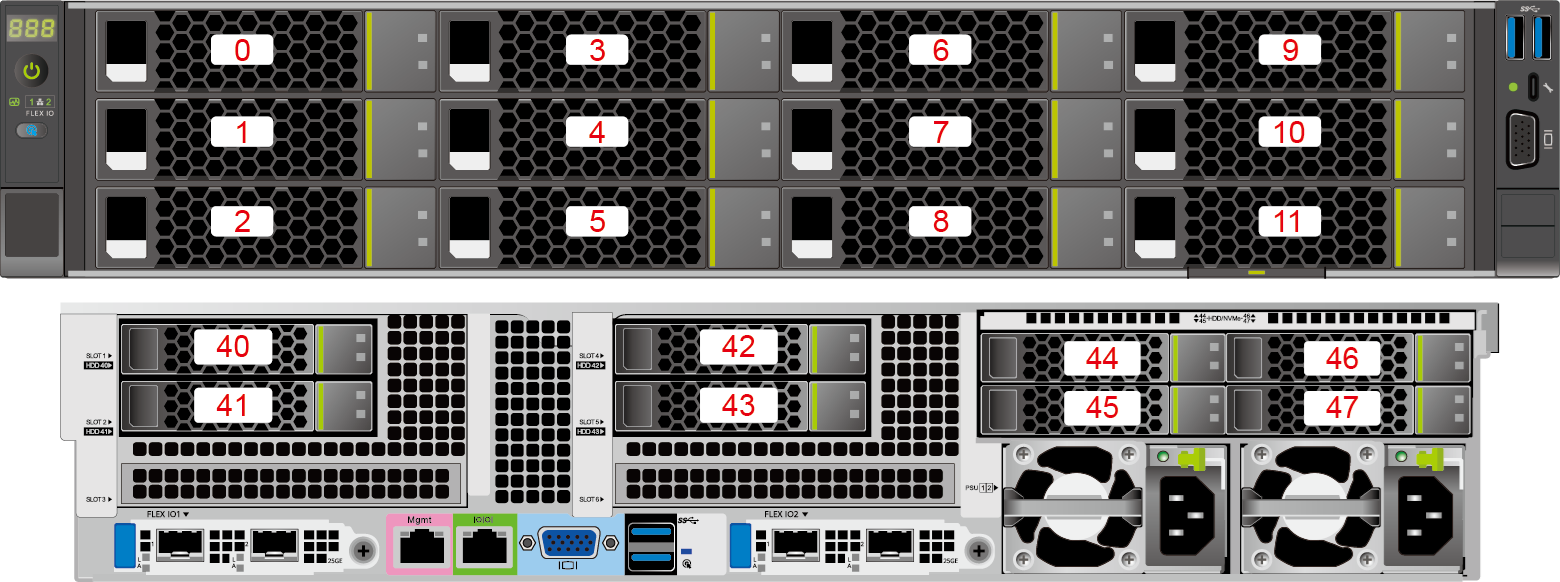

Конфигурация 12 x 3.5"

Накопитель (диск)
Выдвижная панель с маркировкой (с указанием серийного номера)

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

Конфигурация 16 x 2.5" NVMe

Накопитель (диск)
Выдвижная панель с маркировкой (с указанием серийного номера)

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

Конфигурация 20 x 2.5" (4 x SAS/SATA + 16 x NVMe)

Накопитель (диск)
Выдвижная панель с маркировкой (с указанием серийного номера)
Заглушка в отсеке для накопителя
Примечание: Данный отсек не предназначен для установки накопителей.

Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Кнопка/индикатор питания (Power)
Индикатор состояния системы (Health status)
Кнопка/индикатор UID (идентификации сервера)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

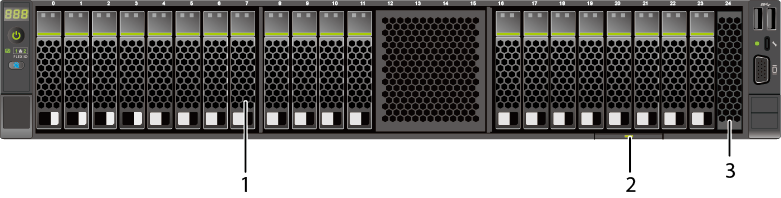

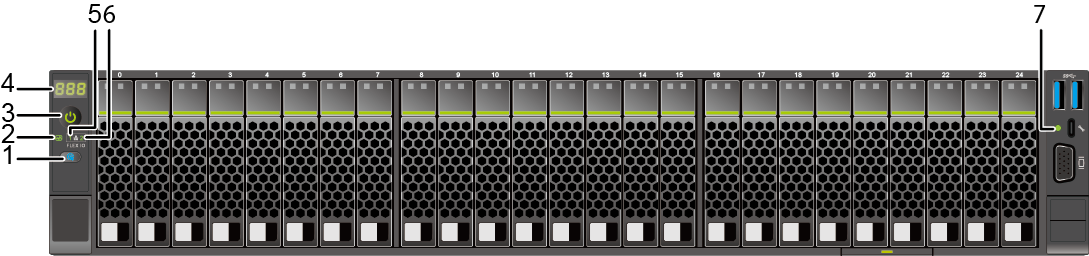

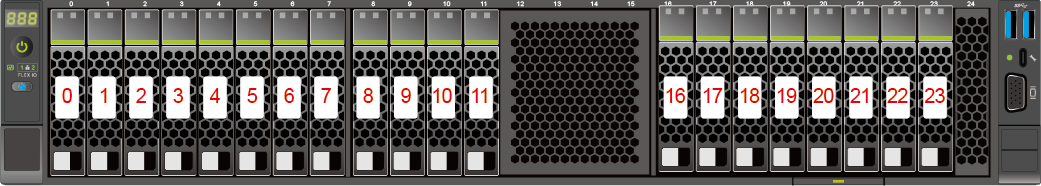

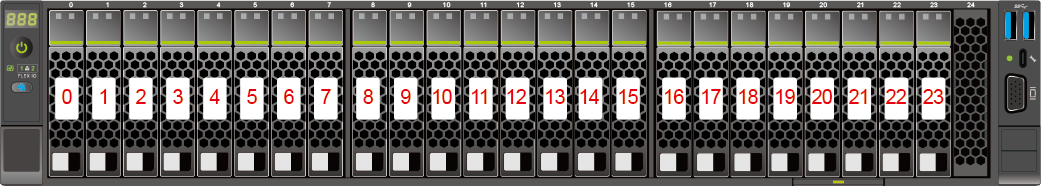

Конфигурация 24 x 2.5"

Накопитель (диск)
Выдвижная панель с маркировкой (с указанием серийного номера)
Заглушка в отсеке для накопителя
Примечание: Данный отсек не предназначен для установки накопителей.

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

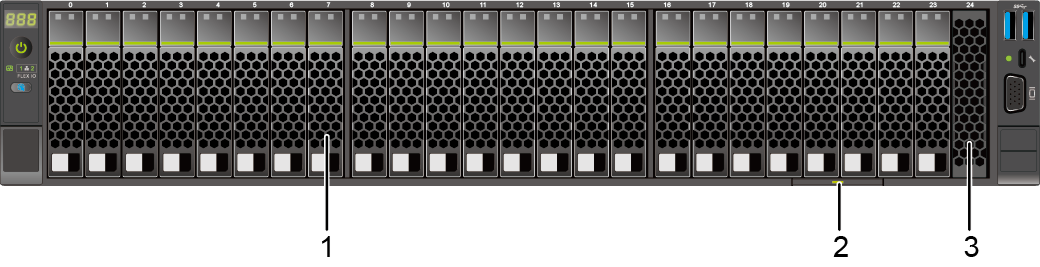

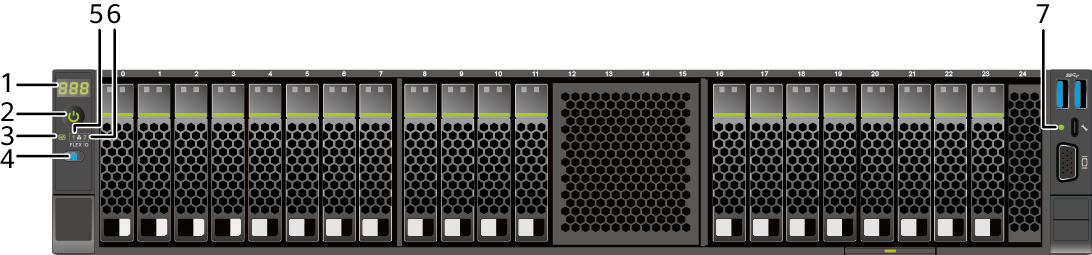

Конфигурация 25 x 2.5"

Накопитель (диск)
Выдвижная панель с маркировкой (с указанием серийного номера)

Кнопка/индикатор UID (идентификации сервера)
Индикатор состояния системы (Health status)
Кнопка/индикатор питания (Power)
Светодиодный индикатор диагностики неисправностей (Fault diagnosis LED)
Индикатор наличия карты FlexIO 1
Индикатор наличия карты FlexIO 2
Индикатор порта прямого подключения для управления iBMC

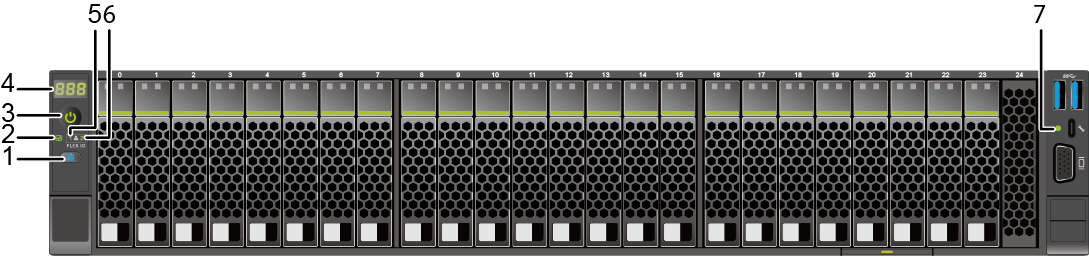

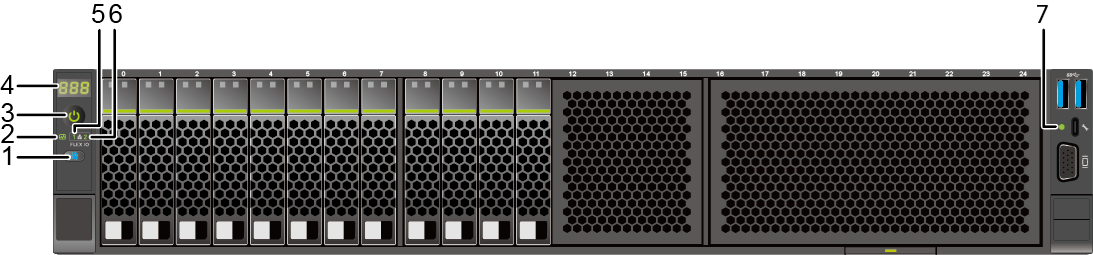

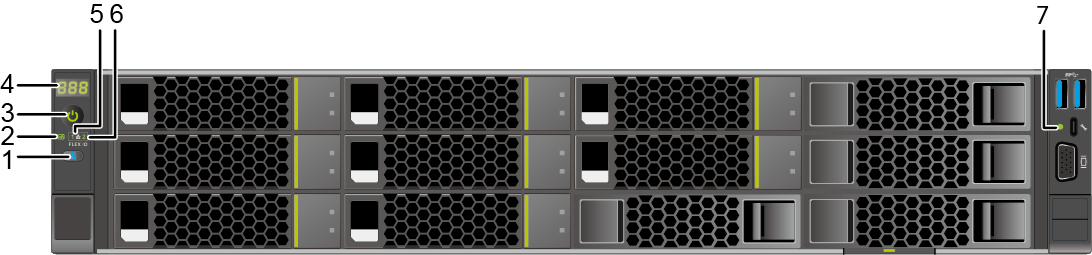

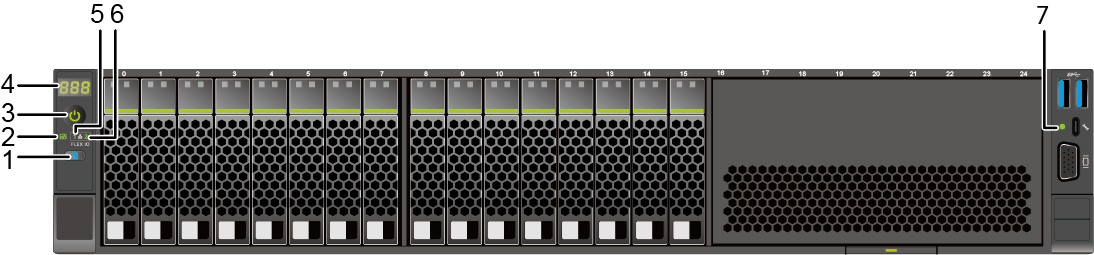

Кнопки и индикация передней панели

Индикатор ошибок Fault diagnosis LED
- ---: Устройство работает нормально.
- КОД ОШИБКИ: Сбой компонента
Индикатор Power
- Off: сервер выключен.
- Зелёный: сервер включен.
- Мигающий жёлтый: iBMC загружается. Кнопка Power в этот момент заблокирована примерно на 1 минуту до полной загрузки iBMC.
- Жёлтый: сервер готов.
Кнопка Power
- При включённом сервере нажатие кнопки правильно выключает ОС.
- При включённом сервере удерживание кнопки на 6 секунд принудительно выключает сервер.
- При жёлтом индикаторе Power нажатие кнопки включает сервер.
Индикатор состояния Health
- Off: сервер выключен.
- Мигающий красный 1 Гц: ошибка системы.
- Мигающий красный 5 Гц: критическая ошибка системы.
- Зелёный: нормальная работа.
Индикатор UID
- Off: сервер не подсвечивается.
- Синий или мигающий синий: сервер подсвечивается.
Кнопка UID
- Можно управлять подсветкой сервера нажав на кнопку UID или через iBMC.
- Нажатие на кнопку UID включает и выключает подсветку сервера.
- Удерживание кнопки UID от 4 до 6 секунд перезагрузит iBMC.
Индикатор наличия карты FlexIO
- Off: карта FlexIO не обнаружена.
- Мигающий зелёный 0.5 Гц: карта FlexIO обнаружена, но не включена.
- Мигающий зелёный 2 Гц: карта FlexIO обнаружена и только что была установлена.
- Зелёный: карта FlexIO обнаружена, электропитание в норме.
Индикатор порта прямого подключения для управления iBMC
- Режим подключения к терминалу (локальному ПК или Android-смартфону)
  - Off: терминал не подключен.
  - Быстро мигает зеленым в течение 3 секунд, затем гаснет: порт отключен.
  - Зелёный: терминал подключен.
- Режим подключения USB-устройства
  - Редко мигает красным: сбой операции или ошибка по завершении задачи.
  - Часто мигает зеленым: выполняется операция.
  - Быстро мигает зеленым в течение 3 секунд, затем гаснет: порт отключен.
  - Горит зеленым постоянно: выполняется копирование файла конфигурации сервера с USB-устройства или операция успешно завершена.

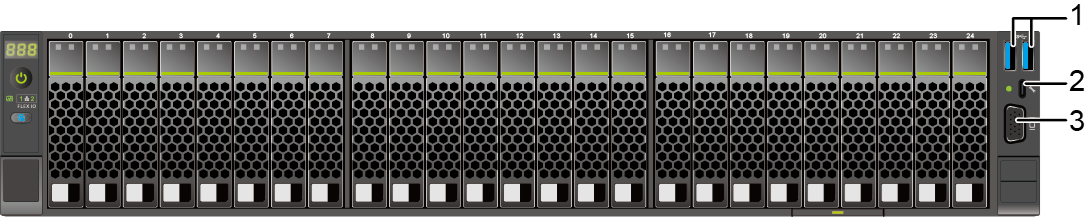

Порты на передней панели

Порт USB 3.0
Порт прямого подключения для управления iBMC
Порт VGA

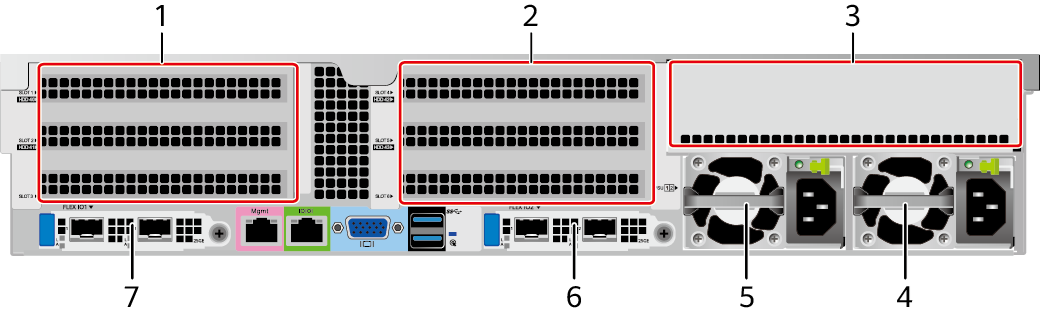

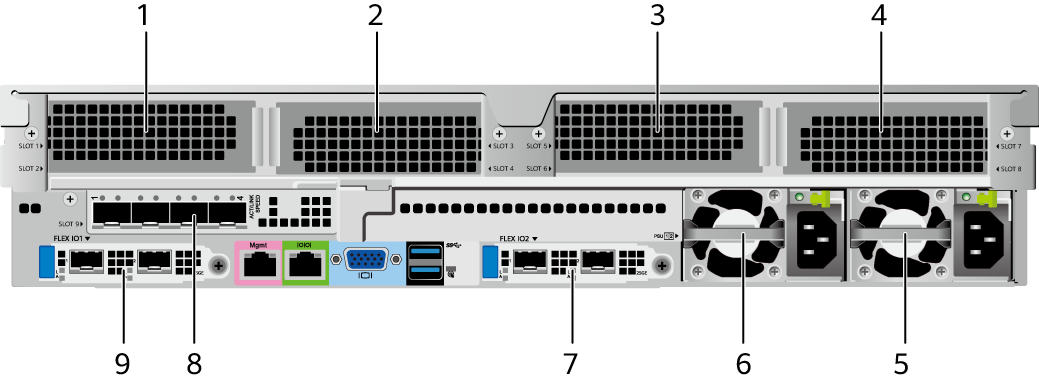

Задняя панель

Сервер с модулем накопителей или модулем райзера PCIe на задней панели

Модуль ввода-вывода 1
Модуль ввода-вывода 2
Модуль ввода-вывода 3
Блок питания 2
Блок питания 1 (PSU 1)
(Опционально) Карта FlexIO 2
Примечание: Слот для карт FlexIO поддерживает только сетевые адаптеры стандарта OCP 3.0.
(Опционально) Карта FlexIO 1
Примечание: Слот для карт FlexIO поддерживает только сетевые адаптеры стандарта OCP 3.0.

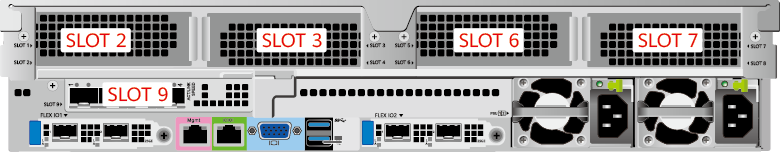

Сервер с четырьмя GPU на задней панели

Слот 2
Слот 3
Слот 6
Слот 7
Блок питания 2 (PSU 2)
Блок питания 1 (PSU 1)
(Опционально) Карта FlexIO 2
Примечание: Слот для карт FlexIO поддерживает только сетевые адаптеры стандарта OCP 3.0.
(Опционально) Слот 9
(Опционально) Карта FlexIO 1
Примечание: Слот для карт FlexIO поддерживает только сетевые адаптеры стандарта OCP 3.0.

Сервер с 11 стандартными картами PCIe на задней панели

Слот 1
Слот 2
Слот 3
Слот 4
Слот 5
Слот 6
Слот 7
Слот 8
Слот 9
Слот 10
Слот 11
Блок питания 2 (PSU 2)
Блок питания 1 (PSU 1)
(Опционально) Карта FlexIO 2
Примечание: Слот для карт FlexIO поддерживает только сетевые адаптеры стандарта OCP 3.0.
(Опционально) Карта FlexIO 1
Примечание: Слот для карт FlexIO поддерживает только сетевые адаптеры стандарта OCP 3.0.

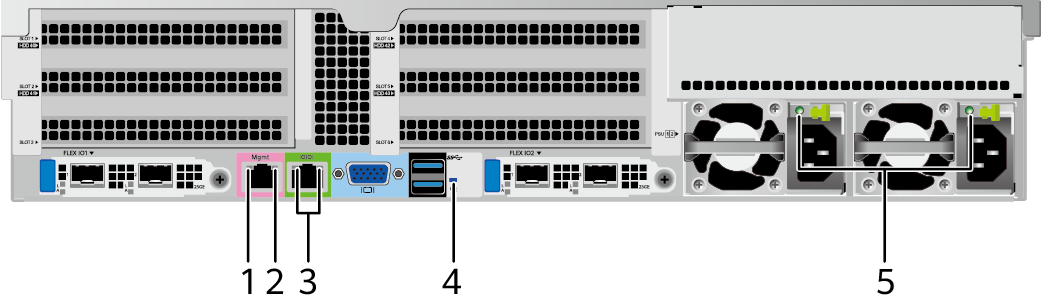

Индикация задней панели

Индикатор передачи данных управляющего сетевого порта
Индикатор подключения управляющего сетевого порта (наличия связи)
Индикатор последовательного порта (COM-порта)
Примечание: Зарезервирован, в настоящее время не используется.
Индикатор UID (идентификации сервера)
Индикатор блока питания (PSU)

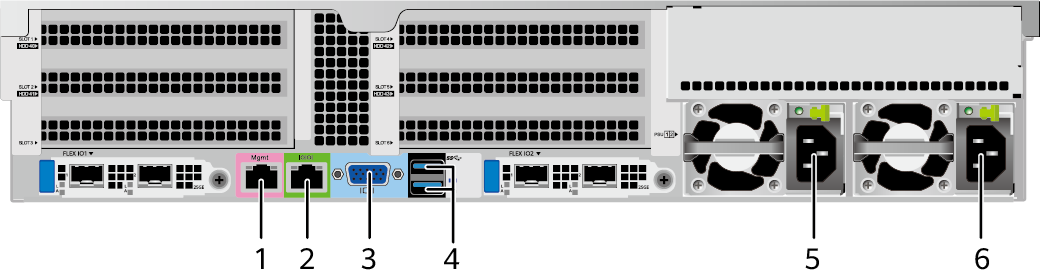

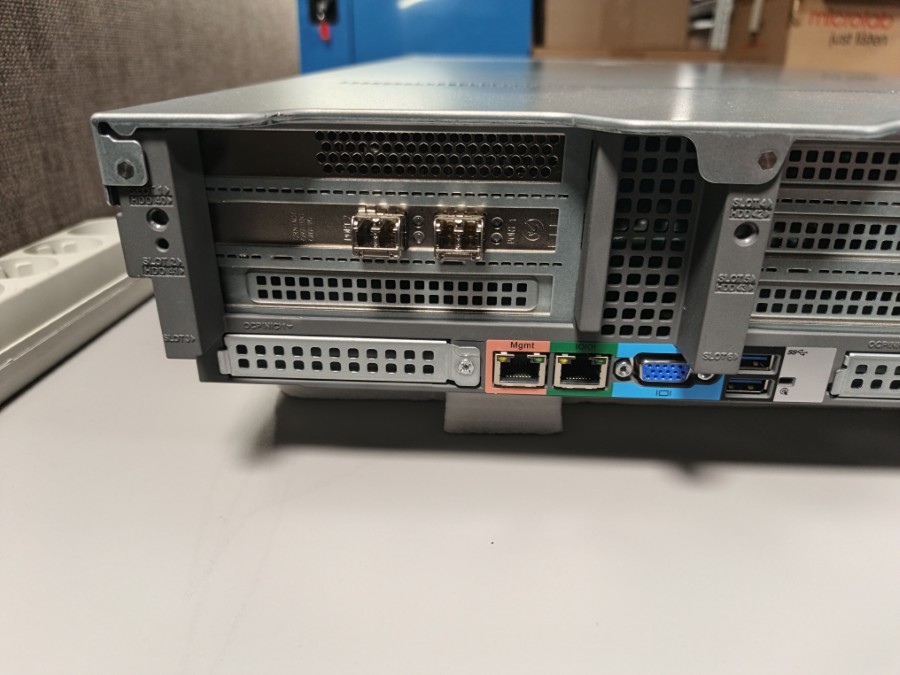

Порты на задней панели

Управляющий сетевой порт (Management network port)
Последовательный порт (COM-порт)
Порт VGA
Порт USB 3.0
Гнездо для блока питания 1 (PSU 1)
Гнездо для блока питания 2 (PSU 2)

Процессоры

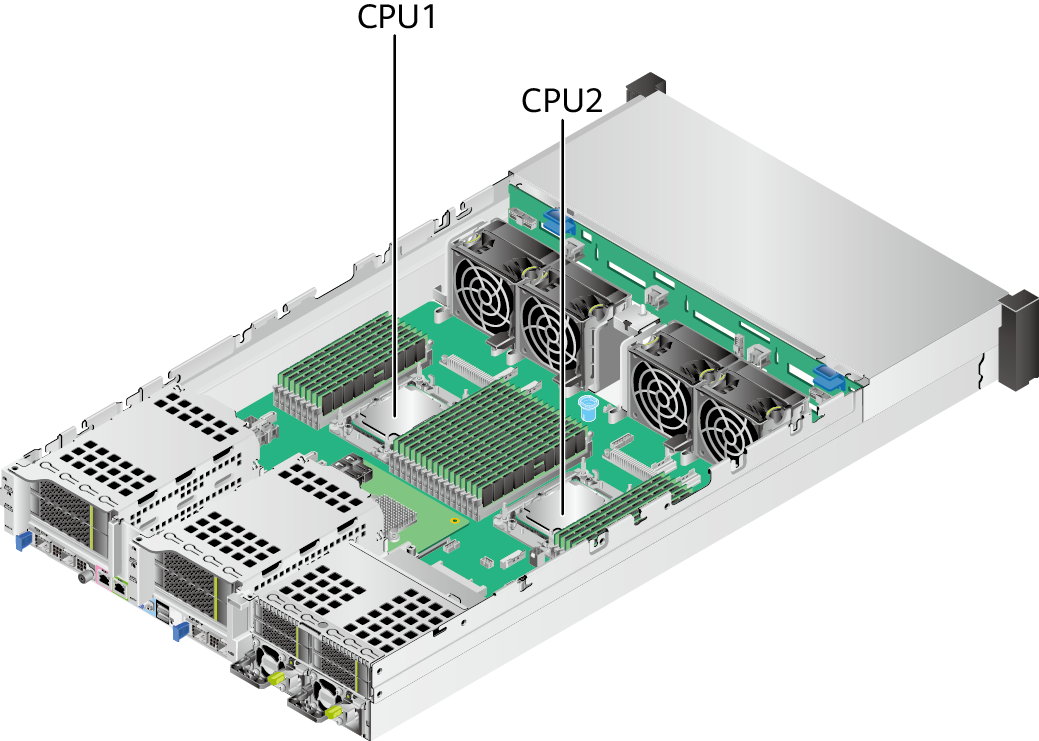

Сервер поддерживает установку одного или двух процессоров.
При использовании одного процессора его необходимо устанавливать в гнездо CPU1.
В сервере должны использоваться процессоры только одной модели.

Память

DIMM — определение параметров планки памяти по маркировке

PMem — маркировка планок памяти

Сервер оснащен 32 слотами для оперативной памяти. Каждый процессор интегрирует восемь каналов памяти. Установка модулей памяти должна выполняться сначала в первичные каналы памяти. Если первичный канал памяти не заполнен, модули памяти во вторичных каналах использоваться не будут.

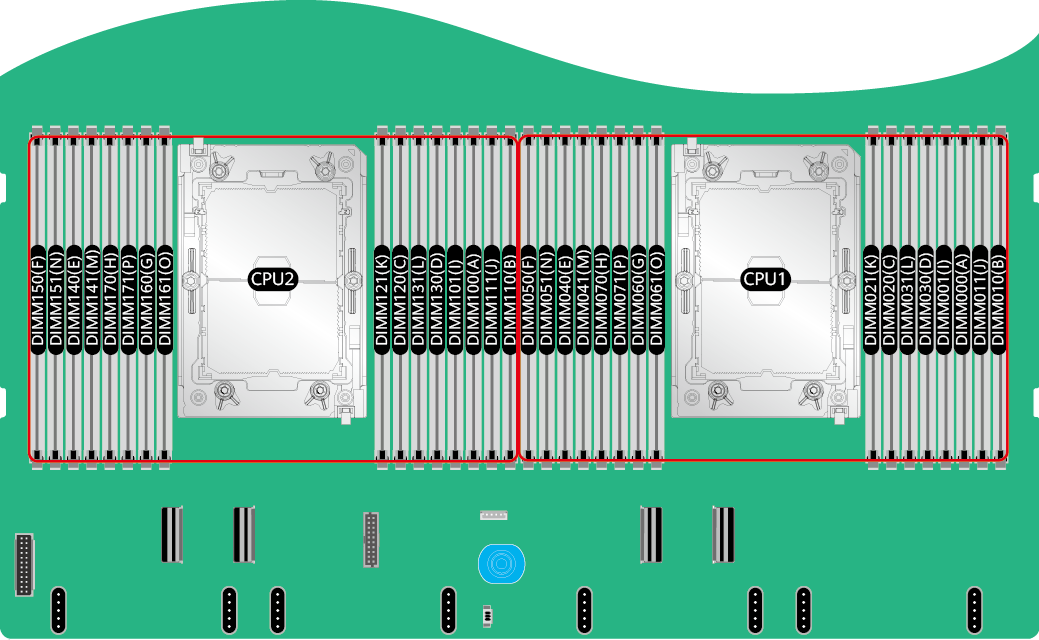

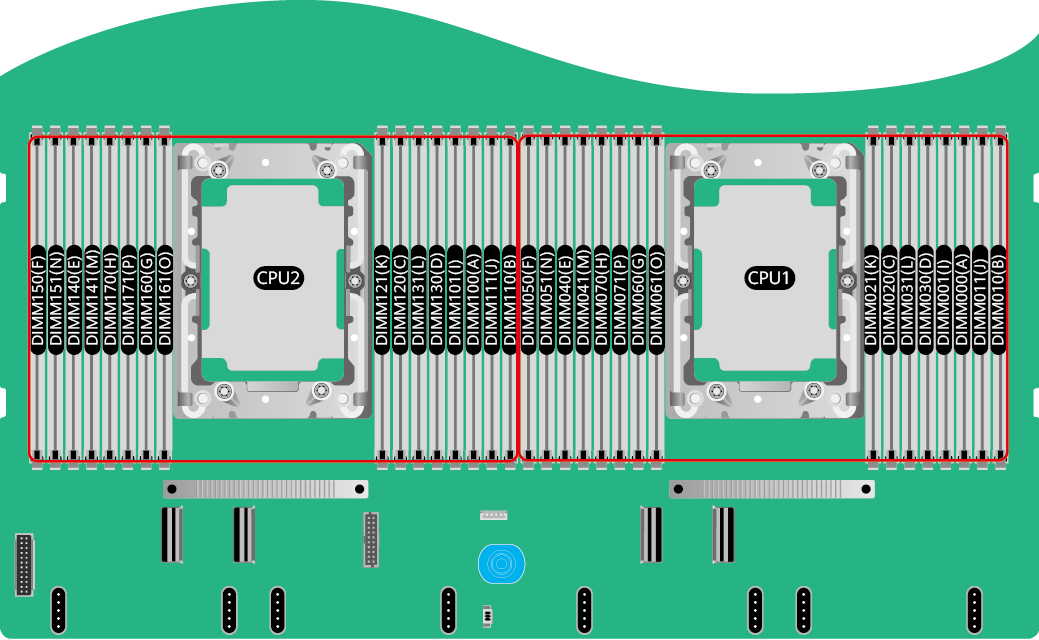

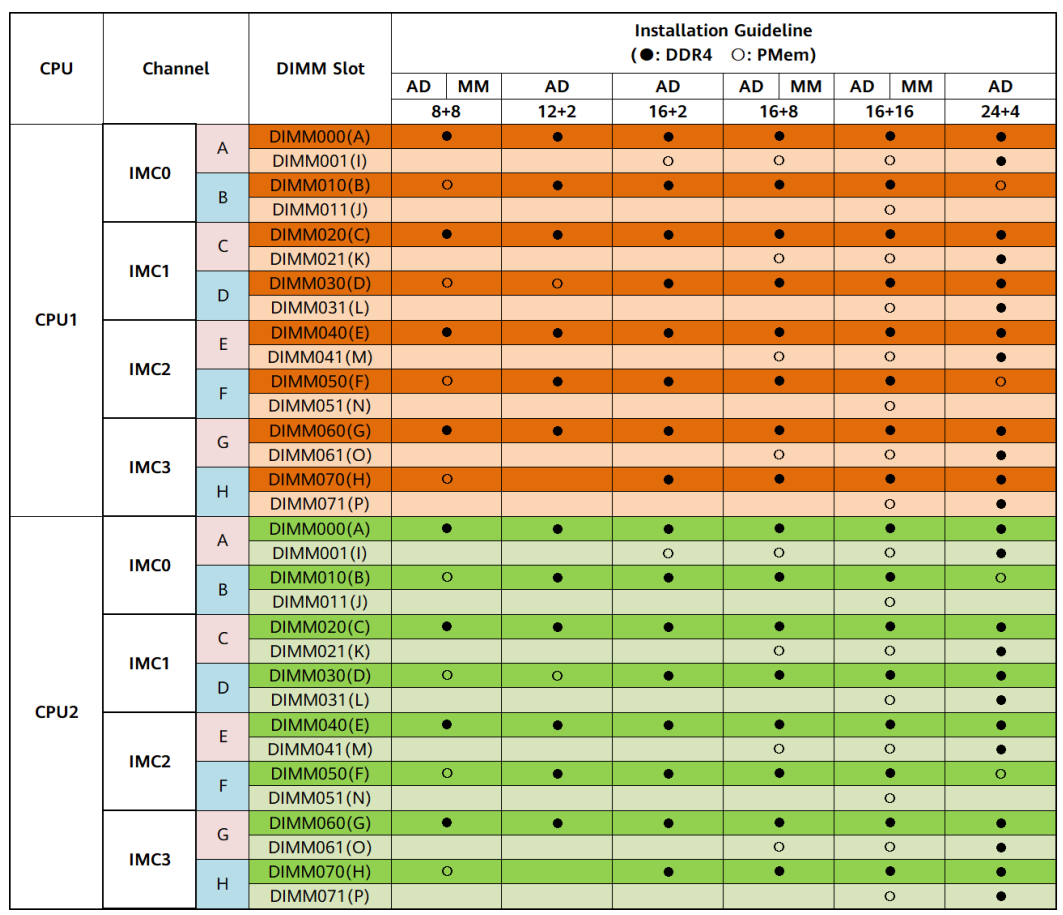

Схема слотов

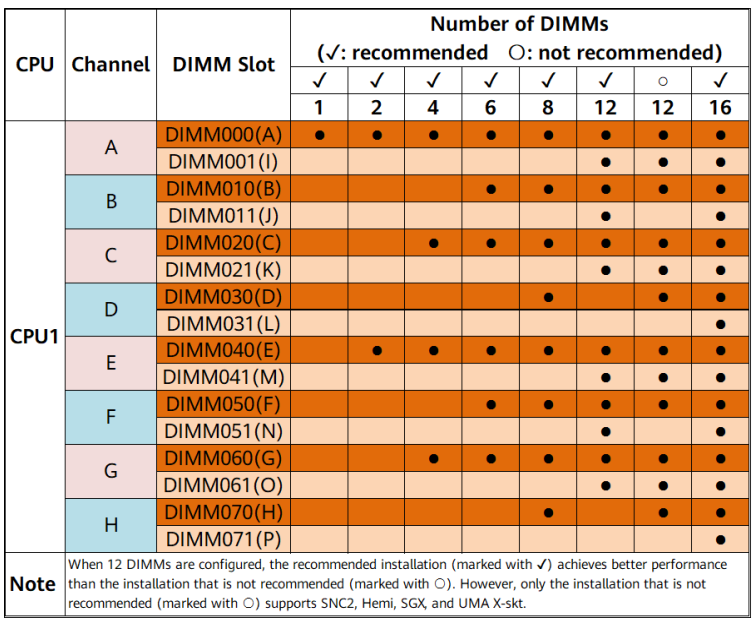

Порядок установки планок памяти на 1 процессор

Порядок установки планок памяти на 2 процессора

Поддерживаемые технологии

ECC (Error-Correcting Code) — код коррекции ошибок
Memory Mirroring — зеркалирование памяти
Memory Single Device Data Correction (SDDC) — коррекция данных для одного устройства памяти
Failed DIMM Isolation — изоляция неисправного модуля памяти
Memory Thermal Throttling — терморегулирование (снижение частоты при перегреве) памяти
Command/Address Parity Check and Retry — контроль четности команд и адресов с повторением при ошибке
Memory Demand/Patrol Scrubbing — фоновое сканирование и исправление ошибок памяти (по запросу и патрулирование)
Memory Data Scrambling — скремблирование (перемешивание) данных в памяти
Post Package Repair (PPR) — послепакетное восстановление (ремонт дефектных ячеек)
Write Data CRC Protection — защита записываемых данных контролем циклической избыточности (CRC)
Adaptive Data Correction - Single Region (ADC-SR) — адаптивная коррекция данных для одной области
Adaptive Double Device Data Correction - Multiple Region (ADDDC-MR) — адаптивная двойная коррекция данных для нескольких областей
Partial Cache Line Sparing (PCLS) — резервирование части кэш-линии

Память PMem

PMem — маркировка планок памяти

Сервер поддерживает до 16 модулей энергонезависимой памяти Intel® Optane™ (PMem). Модули PMem должны использоваться совместно с модулями оперативной памяти DDR4. При конфигурировании памяти необходимо соблюдать правила установки модулей памяти.

Схема слотов

Порядок установки планок памяти на 1 процессор

Порядок установки планок памяти на 2 процессора

Поддерживаемые технологии

Обнаружение и коррекция ошибок (Error Detection and Correction)
Восстановление при отказе устройства (Device Failure Recovery / SDDC)
Резервирование на уровне пакета (Package Sparing / DDDC)
Патрулирование памяти (Patrol Scrubbing)
Обнаружение ошибок адресации (Address Error Detection)
Изоляция поврежденных данных (Data Poisoning / Corrupt Data Containment)
Защита от вирусных атак (Viral)
Очистка диапазона адресов (Address Range Scrub / ARS)
Инжекция ошибок (Error Injection)
Контроль четности команд и адресов DDR-T с повторением (DDR-T Command and Address Parity Check and Retry)
Контроль ECC данных чтения/записи DDR-T с повторением (DDR-T Read Write Data ECC Check and Retry)
Изоляция неисправного модуля (Faulty DIMM Isolation)
Отчетность об ошибках (Error Reporting)

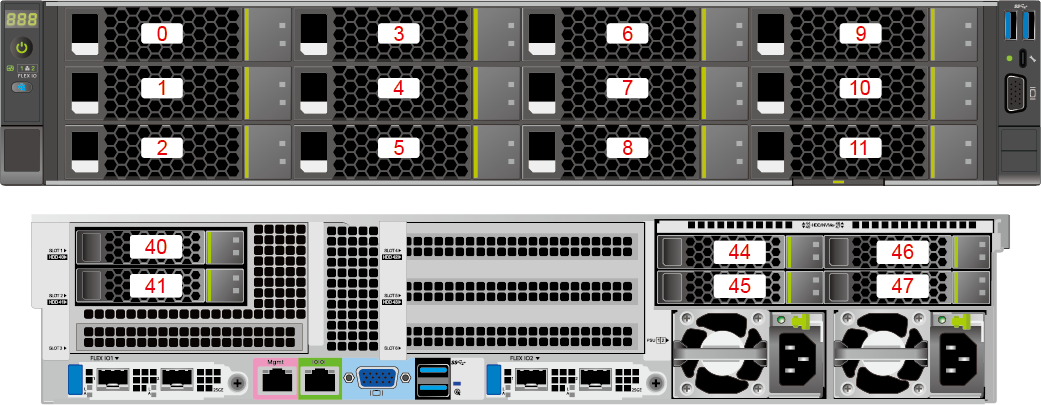

Диски

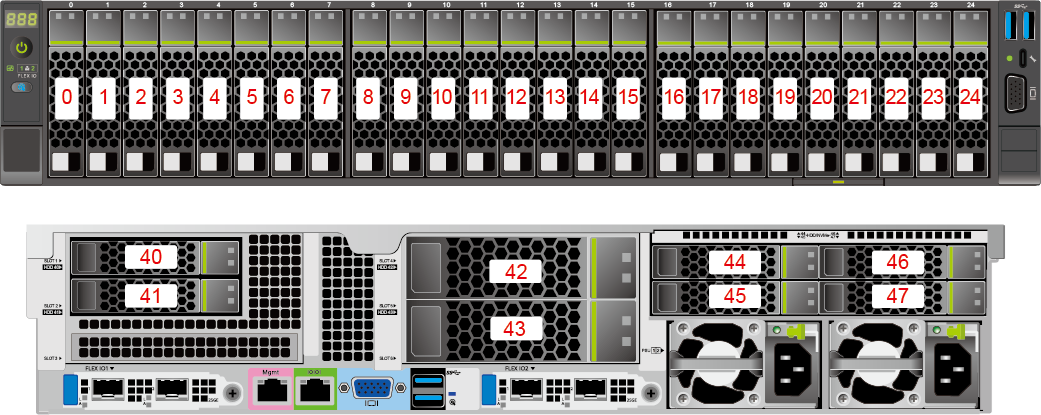

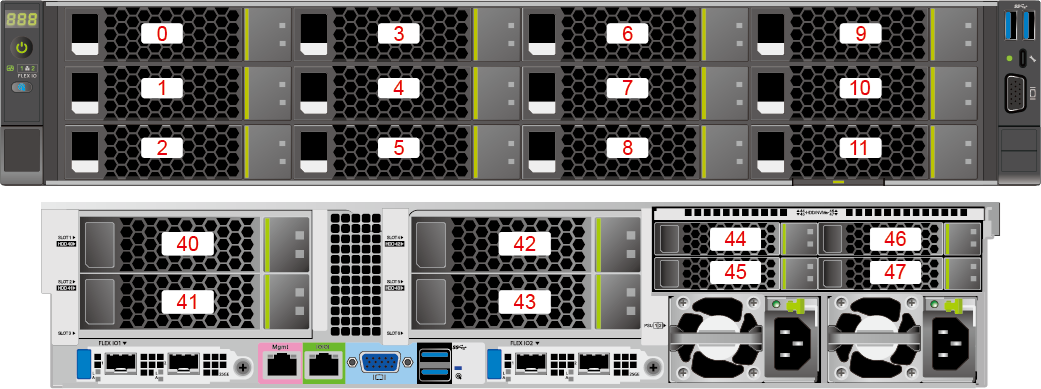

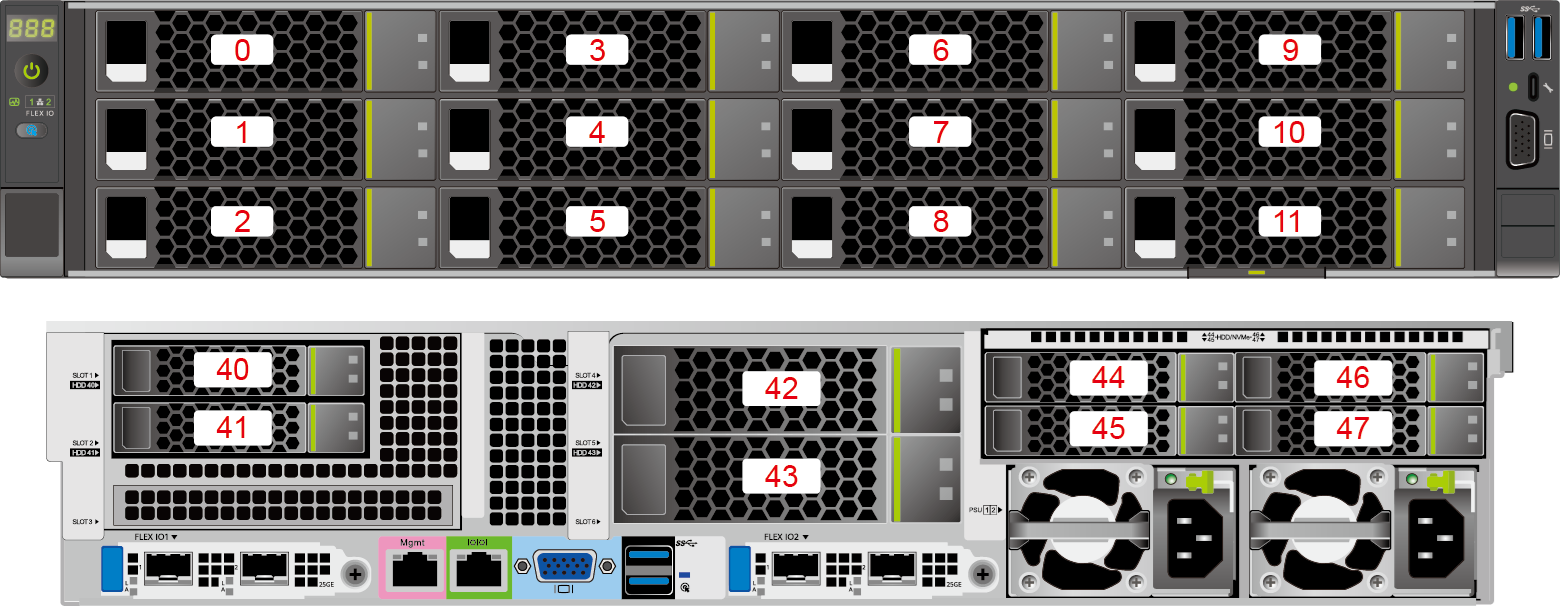

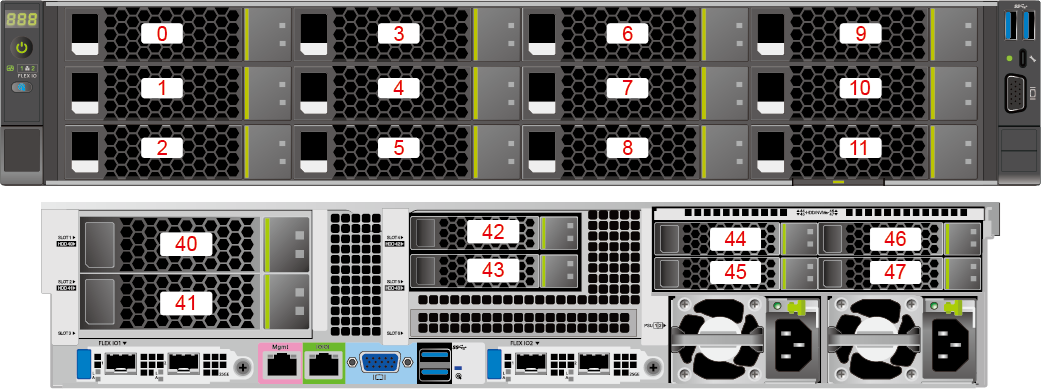

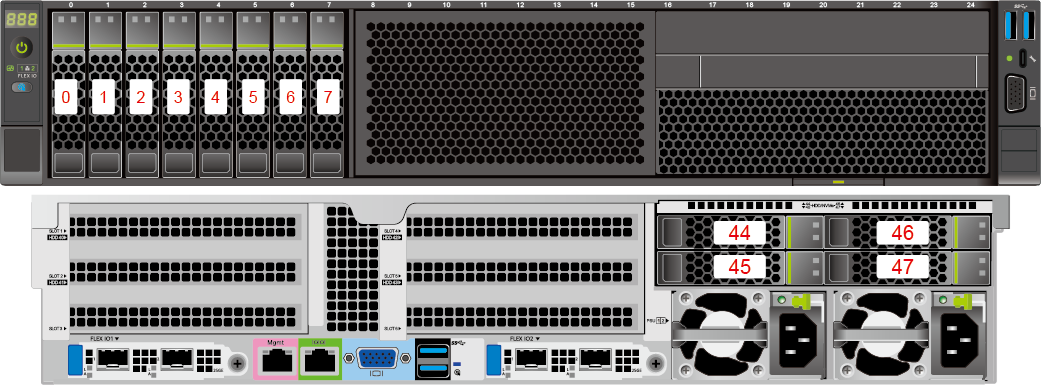

Конфигурации дисков

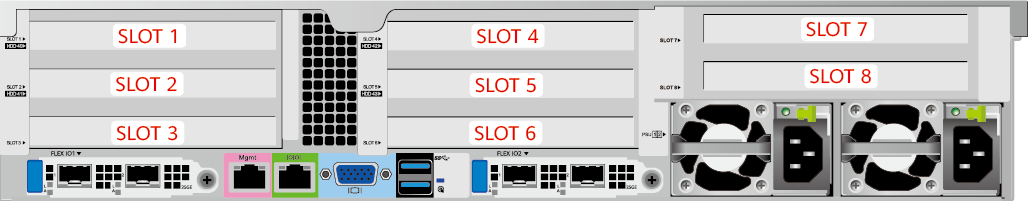

PCIe слоты

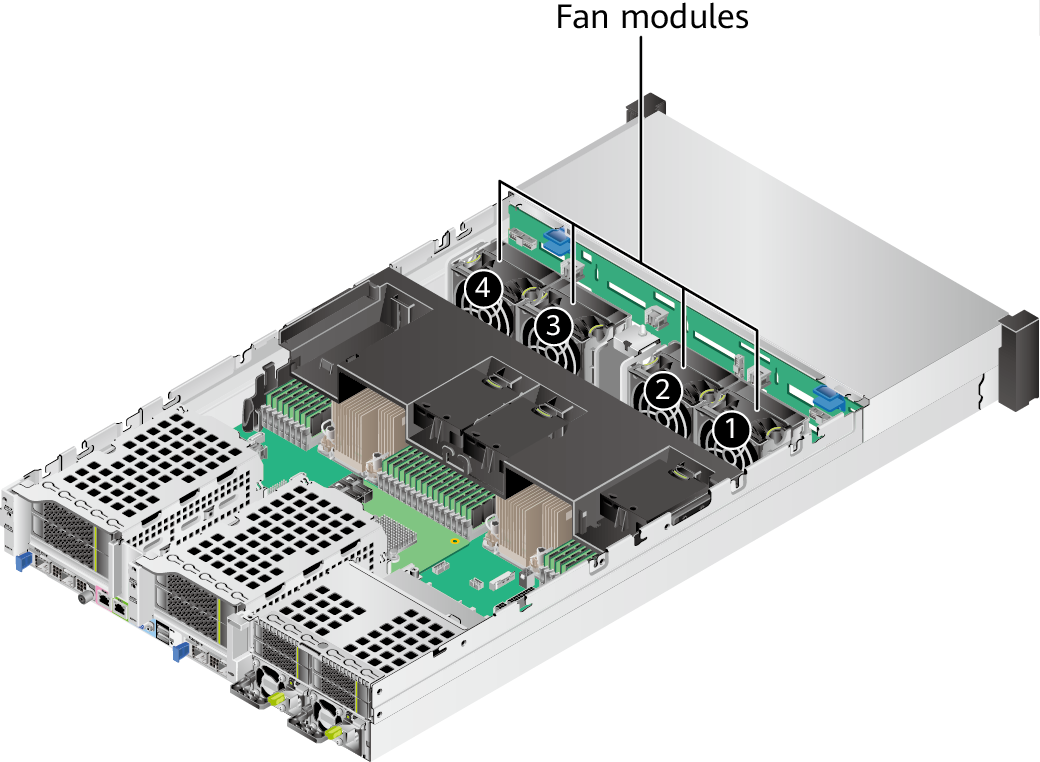

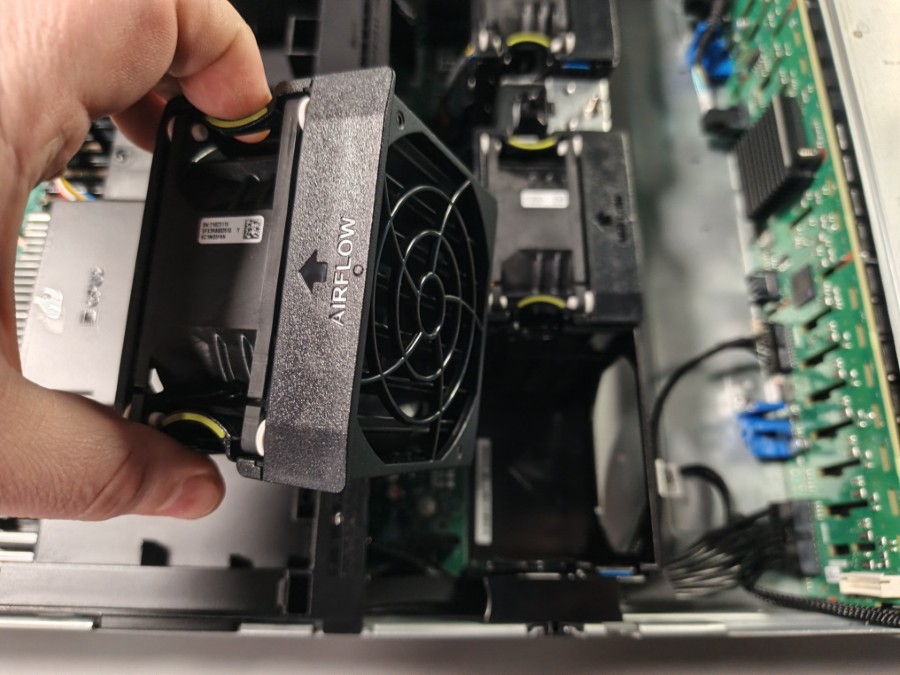

Вентиляторы

Сервер поддерживает четыре вентиляторных модуля.
Вентиляторные модули поддерживают горячую замену.
Поддерживается резервирование N+1, что позволяет серверу продолжать нормально работать при отказе одного вентилятора.
Предусмотрена возможность регулировки скорости вращения вентиляторов.
В сервере должны использоваться вентиляторные модули только с одинаковым кодом P/N (партийным номером).

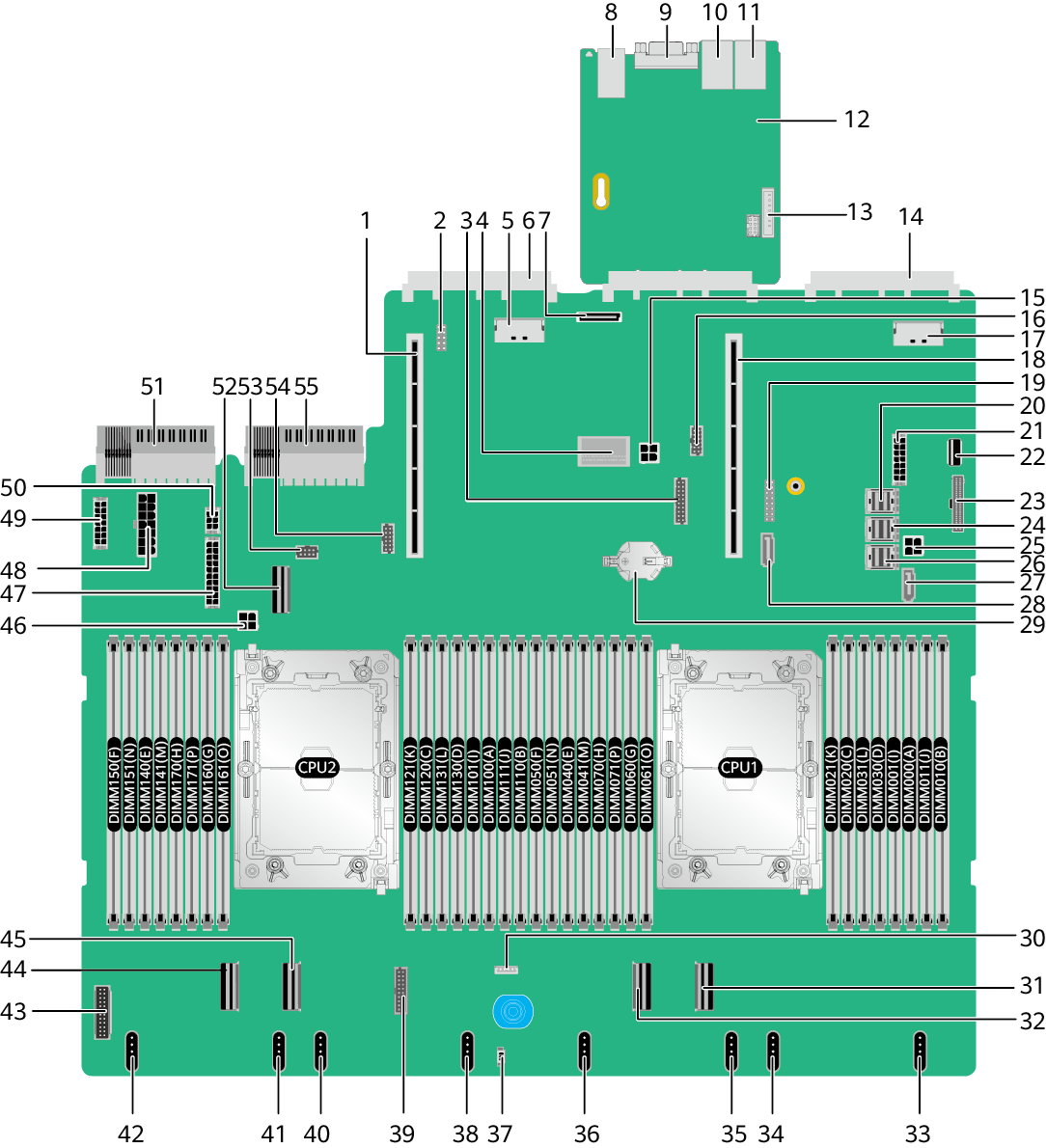

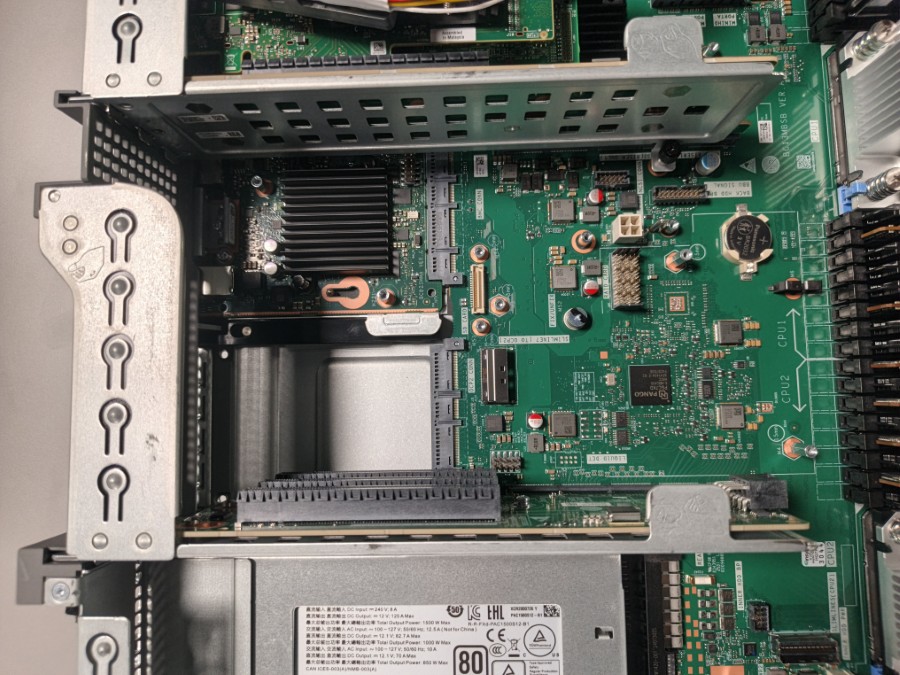

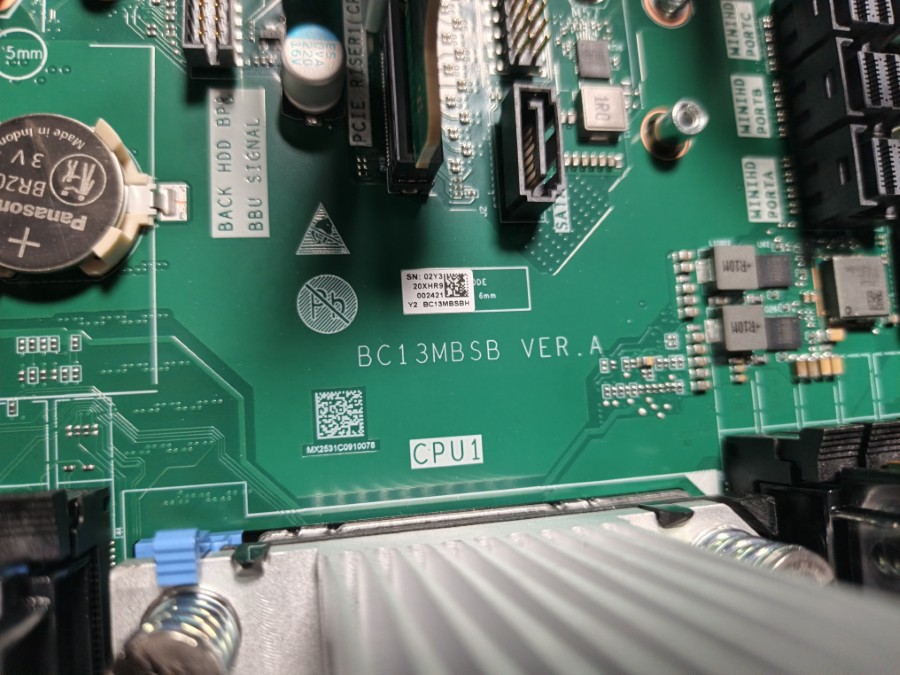

Материнская плата

Слот райзера PCIe 2 (PCIE RISER2(CPU2)/J51)
Контактный разъем для отладки (J103)
Разъем низкоскоростных сигналов для тыльной платы дисков и BBU (BACK HDD BP&BBU SIGNAL/J90)

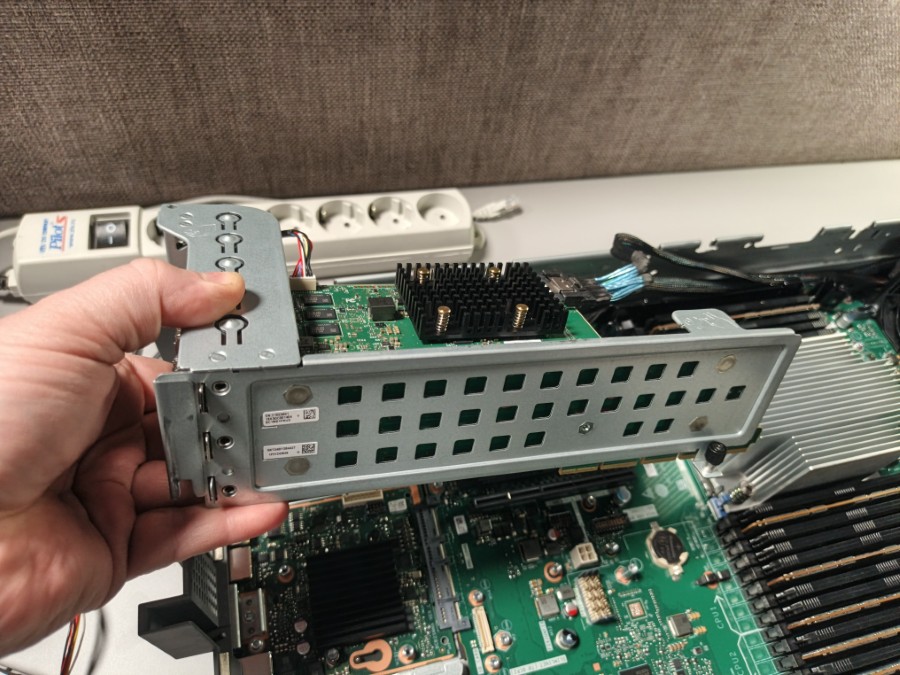

Разъем RAID-контроллера с винтовым креплением (RAID CARD/J86)
Низкопрофильный разъем Slimline 7 для сетевого адаптера OCP 3.0 (SLIMLINE7/J31)
Разъем сетевого адаптера OCP 3.0 (OCP2 CONN/J109)
Порт расширения для встроенного накопителя (SD CARD/J87)
Два порта USB 3.0 (USB3.0 CONN/J88)
Задний порт VGA (VGA CONN/J60)
Последовательный порт (COM/J6020)
Управляющий сетевой порт BMC (BMC_GE/J6019)
Плата управления BMC
Разъем для подключения LCD-дисплея (LCD CONN/J6025)
Разъем сетевого адаптера OCP 3.0 (OCP1 CONN/J108)
Разъем питания тыльной платы дисков 2 (REAR BP PWR2/J21)
Разъем NC-SI (NCSI CONN/J114)
Низкопрофильный разъем Slimline 6 для сетевого адаптера OCP 3.0 (SLIMLINE6/J13)
Слот райзера PCIe 1 (PCIE RISER1(CPU1)/J50)
Разъем TPM/TCM (J10)
Разъем mini-SAS HD C (MINIHD PORTC/J4)
Разъем питания тыльной платы дисков 3 (HDD BP PWR3/J89)
Внутренний разъем USB 3.0 (INNER USB3.0/J110)
Разъем правой монтажной планки (RCIA BOARD/J113)
Разъем mini-SAS HD B (MINIHD PORTB/J5)
Разъем питания тыльной платы дисков 1 (REAR BP PWR1/J64)
Разъем mini-SAS HD A (MINIHD PORTA/J6)
Разъем SATA 1 (SATA1/J1)
Разъем SATA 2 (SATA2/J2)

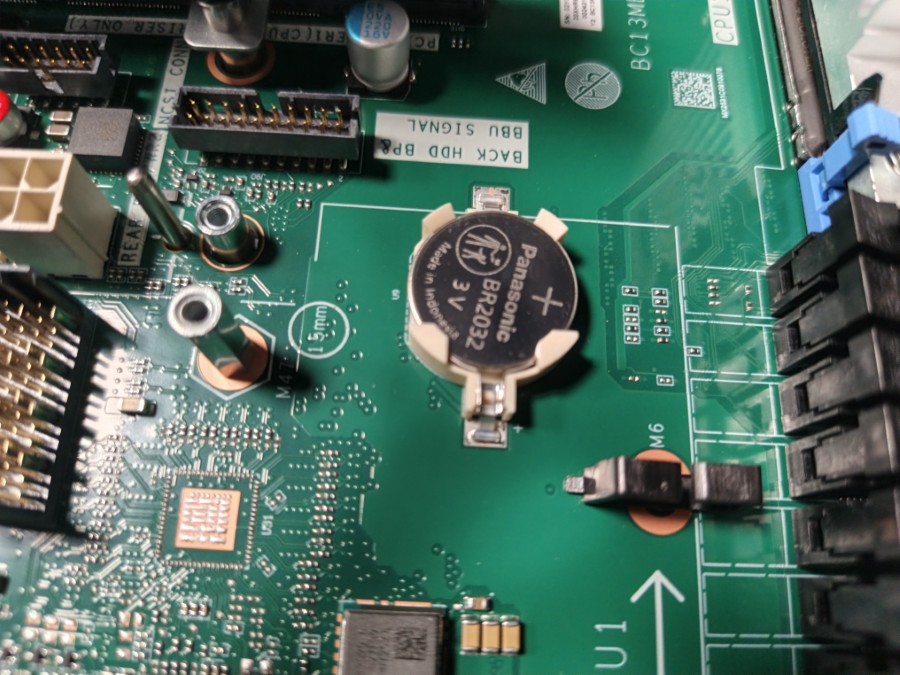

Держатель батарейки (элемента питания) (U9)

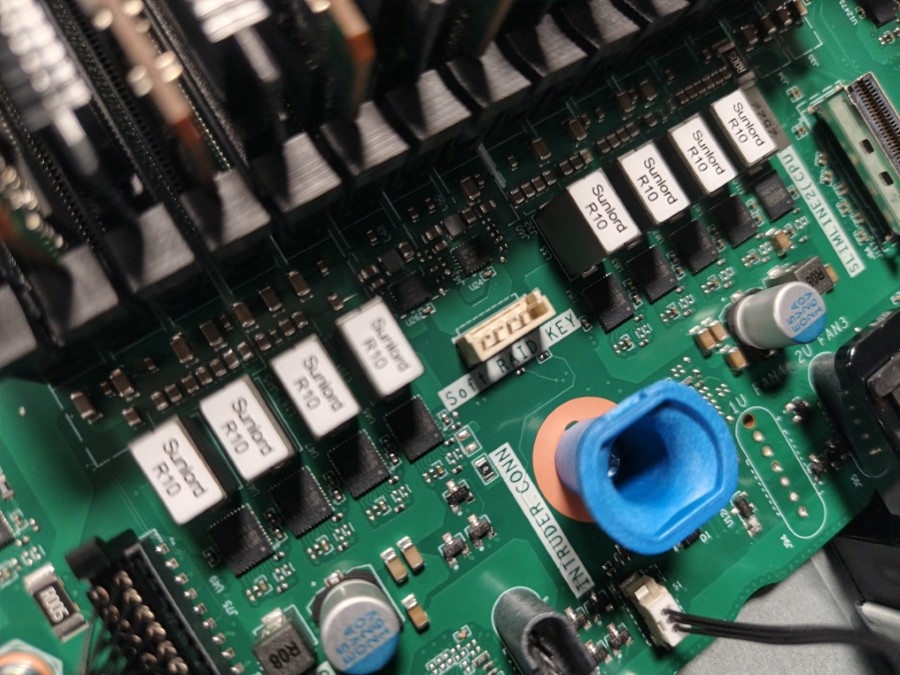

Разъем ключа VROC (Soft RAID KEY/J3)
Низкопрофильный разъем Slimline 1 (SLIMLINE1(CPU1)/J11)
Низкопрофильный разъем Slimline 2 (SLIMLINE2(CPU1)/J84)
Разъем вентиляторного модуля 4 (J100)
Разъем вентиляторного модуля 4 (2U FAN4/J98)
Разъем вентиляторного модуля 3 (J97)
Разъем вентиляторного модуля 3 (2U FAN3/J95)
Разъем датчика вскрытия корпуса (INTRUDER CONN/S1)
Разъем вентиляторного модуля 2 (J93)
Разъем низкоскоростных сигналов для тыльной платы передних дисков (FRONT HDD BP/J75)
Разъем вентиляторного модуля 2 (2U FAN2/J91)
Разъем вентиляторного модуля 1 (J102)
Разъем вентиляторного модуля 1 (2U FAN1/J67)
Разъем левой монтажной планки (LCIA BOARD/J106)
Низкопрофильный разъем Slimline 4 (SLIMLINE4(CPU2)/J12)
Низкопрофильный разъем Slimline 3 (SLIMLINE3(CPU2)/J85)
Разъем питания для тыльной платы встроенных дисков (INNER HDD PWR/J22)
Разъем питания тыльной платы дисков 2 (HDD BP PWR2/J88)
Разъем питания BBU (BBU POWER/J13001)
Разъем питания тыльной платы дисков 1 (HDD BP PWR1/J26)
Разъем питания тыльной платы дисков 3 (REAR BP PWR3/J20)
Разъем блока питания 2 (PSU2/J56)
Низкопрофильный разъем Slimline 5 (SLIMLINE5(CPU2)/J30)
Разъем низкоскоростных сигналов для тыльной платы встроенных дисков (INNER HDD BP/J27)
Разъем низкоскоростных сигналов для тыльной платы 4 x 2.5" дисков (REAR 4x2.5 HDD BP/J57)
Разъем блока питания 1 (PSU1/J28)

Спецификация

Модель: FusionServer 2288H V6

Форм-фактор: 2U стоечный сервер

Процессоры: Один или два процессора 3-го поколения Intel Xeon Scalable (Ice Lake) серий 8300/6300/5300/4300 с TDP до 270 Вт

Чипсет: Intel C621A

Память: 16 или 32 слота DDR4 DIMM с частотой до 3200 МТ/с; поддержка 16 модулей Optane PMem 200 серии до 3200 МТ/с

Локальное хранилище:

Поддержка различных конфигураций накопителей с возможностью горячей замены:
8–31 x 2.5-дюймовых SAS/SATA/SSD
12–20 x 3.5-дюймовых SAS/SATA
4/8/16/24 NVMe SSD
Максимальная конфигурация: 45 x 2.5-дюймовых накопителей или 34 полноценных NVMe SSD
Поддержка флэш-накопителей: 2 x M.2 SSD

Поддержка RAID: RAID 0, 1, 10, 5, 50, 6, 60; опциональная защита кэш-памяти от сбоев питания с помощью суперконденсатора; миграция уровня RAID; роуминг дисков; самодиагностика; удаленная web-конфигурация

Сеть: Расширяемые возможности подключения; поддержка сетевых адаптеров OCP 3.0; два слота FlexIO для двух адаптеров OCP 3.0 с возможностью горячей замены

Расширение PCIe: До 14 слотов расширения PCIe 4.0

Ускорители (GPU):

До четырех двухслотовых GPU-карт формата FHFL мощностью 300 Вт
До одиннадцати однослотовых GPU-карт формата HHHL
До восьми однослотовых GPU-карт формата FHFL

Вентиляторы: Четыре встречно-вращающихся вентиляторных модуля с резервированием N+1 и поддержкой горячей замены

Блоки питания (PSU):

900 Вт AC Platinum/Titanium (100–240 В AC / 192–288 В DC)
1500 Вт AC Platinum (1000 Вт при 100–127 В AC; 1500 Вт при 200–240 В AC / 192–288 В DC)
1500 Вт 380 В HVDC (260–400 В DC)
1200 Вт –48 – –60 В DC (–38.4 – –72 В DC)
3000 Вт AC Titanium (2500 Вт при 200–220 В AC; 2900 Вт при 220–230 В AC; 3000 Вт при 230–240 В AC)
2000 Вт AC Platinum (1800 Вт при 200–220 В AC / 192–200 В DC; 2000 Вт при 220–240 В AC / 200–288 В DC)

Управление:

Встроенный BMC-чип с выделенным портом GE для управления
Поддержка интерфейсов Redfish, SNMP, IPMI 2.0
Удаленный интерфейс на HTML5/VNC KVM
Функции out-of-band управления: мониторинг, диагностика, конфигурация, Agentless, удаленный контроль
Опционально ПО FusionDirector для интеллектуального автоматизированного управления на всем жизненном цикле

Поддерживаемые ОС: Microsoft Windows Server, SUSE Linux Enterprise Server, VMware ESXi, Red Hat Enterprise Linux, CentOS, Oracle Linux, Ubuntu, Debian, openEuler и другие

Функции безопасности: Пароль при включении, пароль администратора, TPM 2.0, защитная панель, безопасная загрузка, датчик вскрытия крышки

Рабочая температура: От 5°C до 45°C (соответствие ASHRAE A1/A2/A3/A4)

Сертификаты: CE, UL, CCC, FCC, VCCI, RoHS и другие

Комплект для монтажа: L-образные направляющие, регулируемые направляющие, фиксирующие рельсы

Габариты (В x Ш x Г): 86.1 мм x 447 мм x 790 мм (для шасси с 3.5" и 2.5" дисками)

Внешний вид

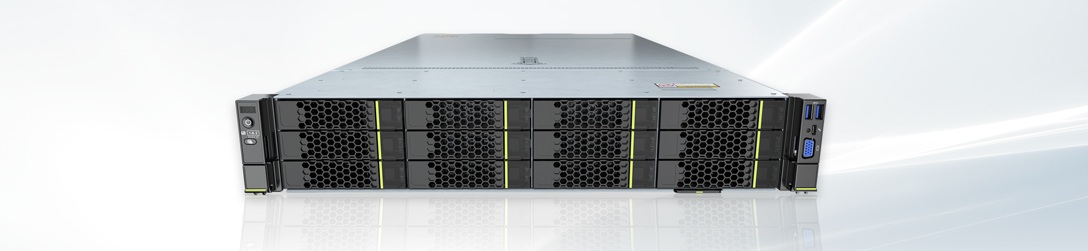

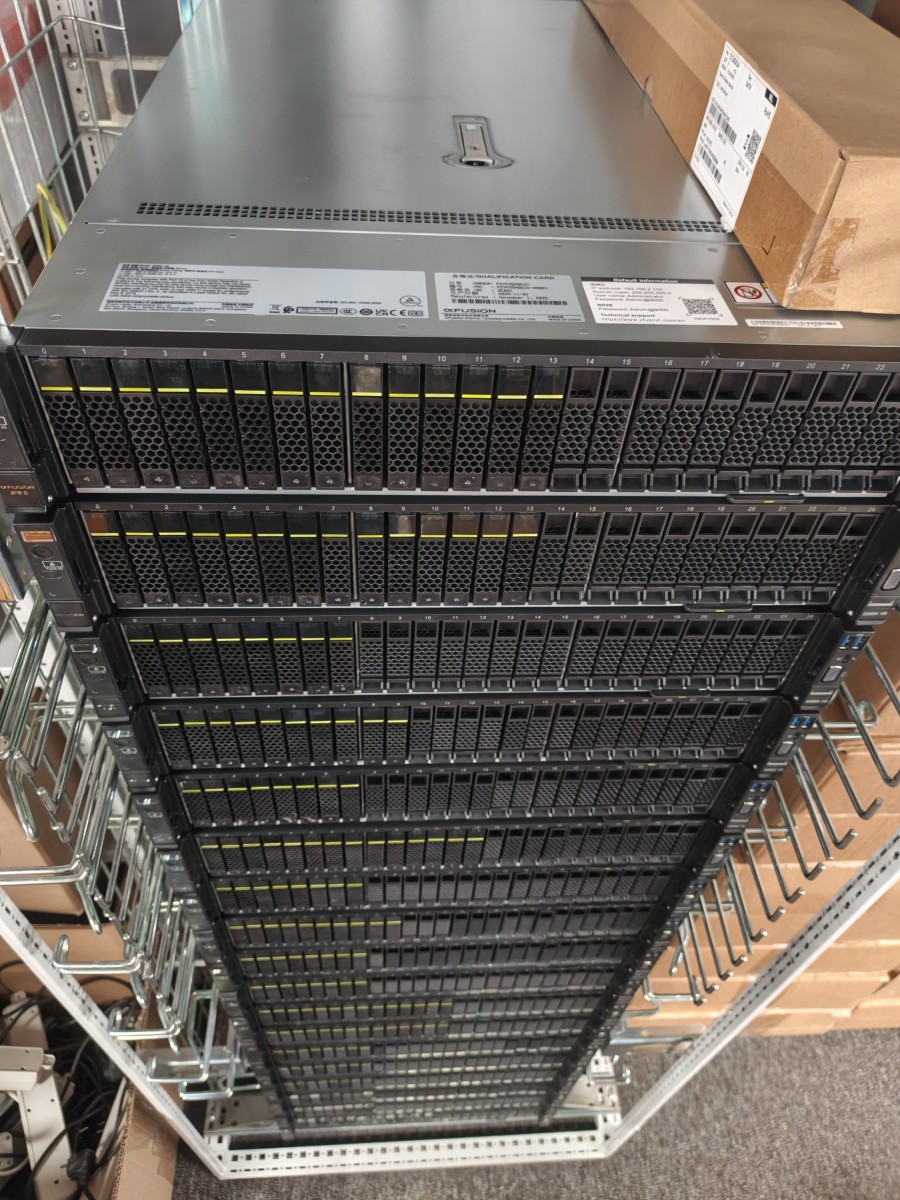

Возьмём один из серверов и осмотрим его.

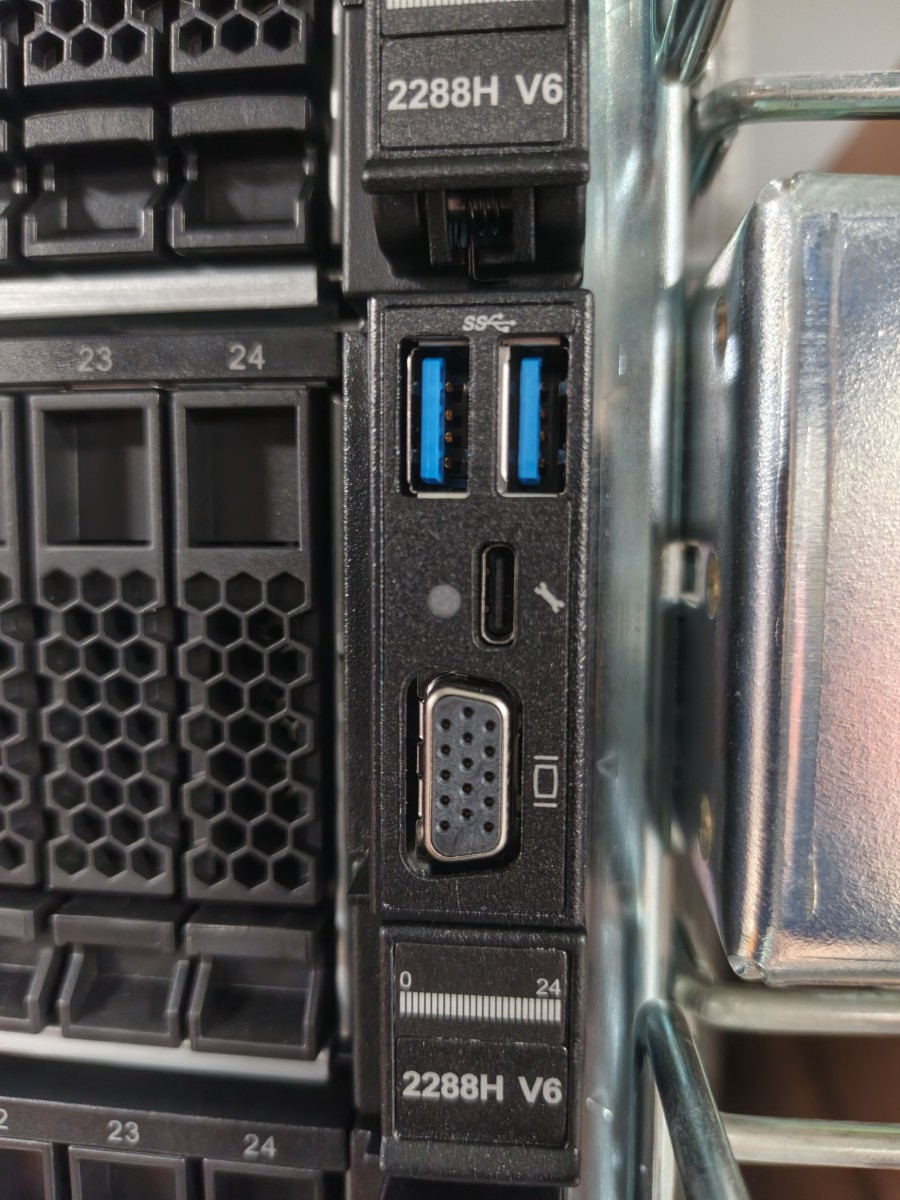

Порты справа на передней панели.

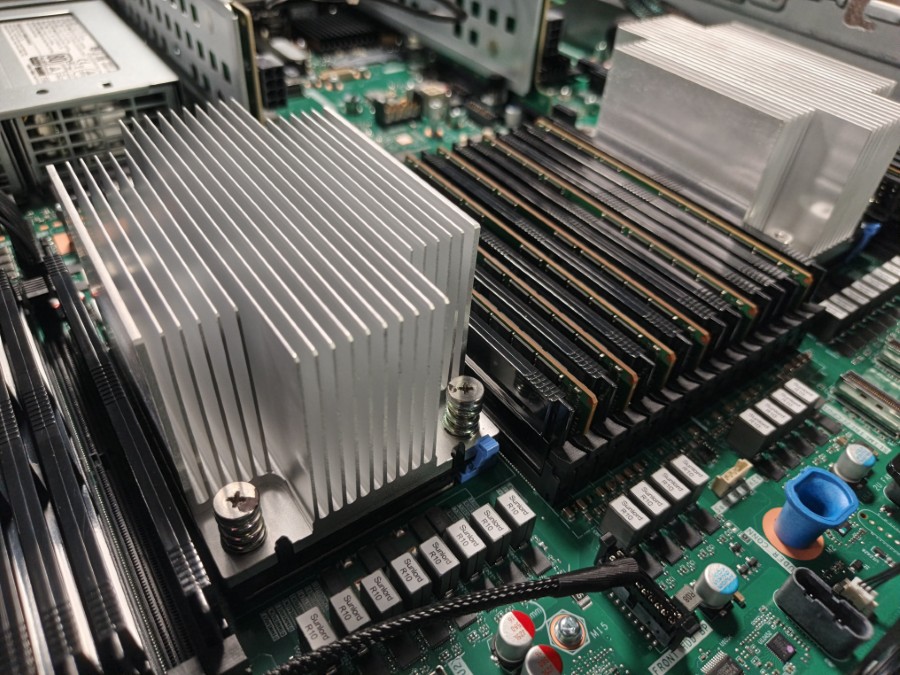

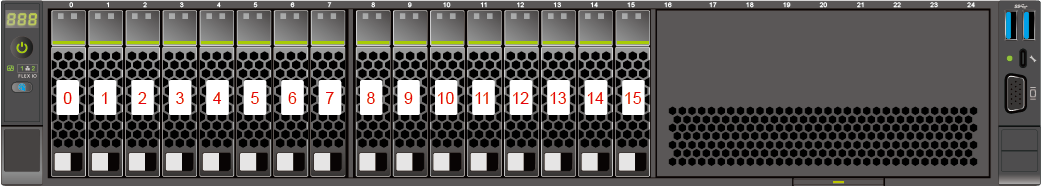

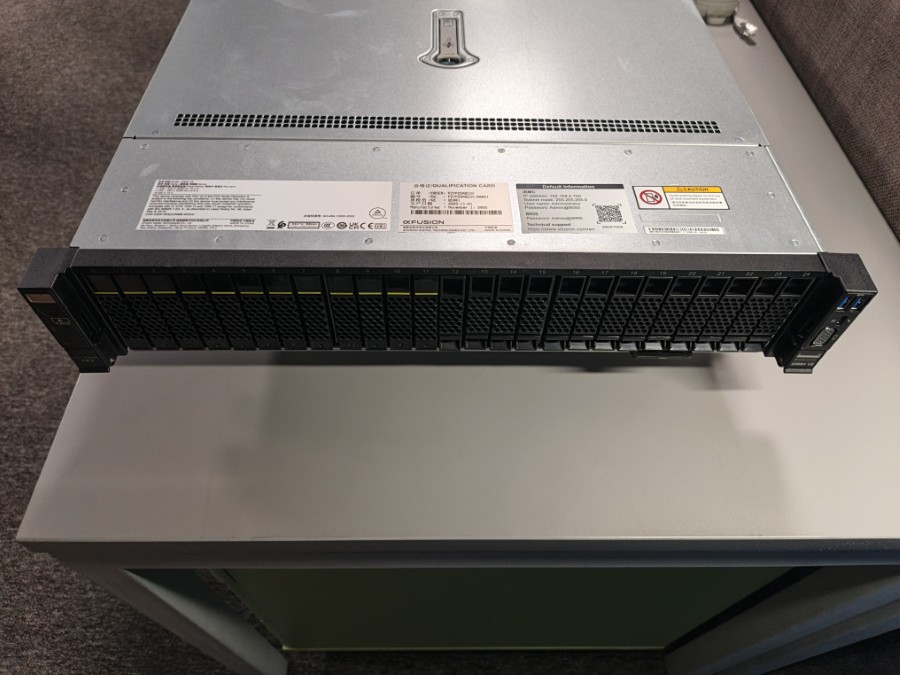

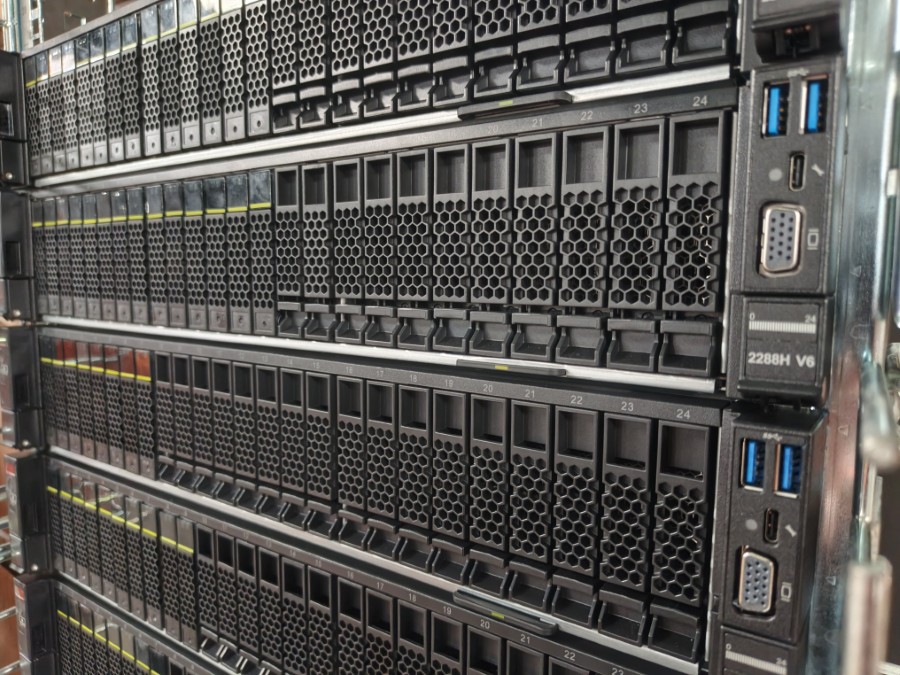

У нас сервер в комплектации 25 x 2.5".

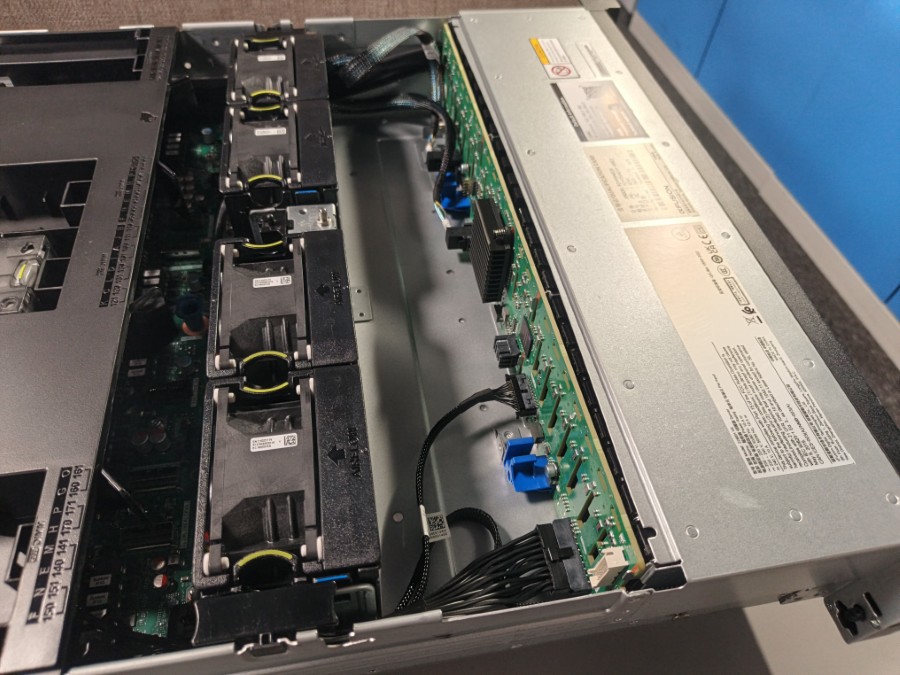

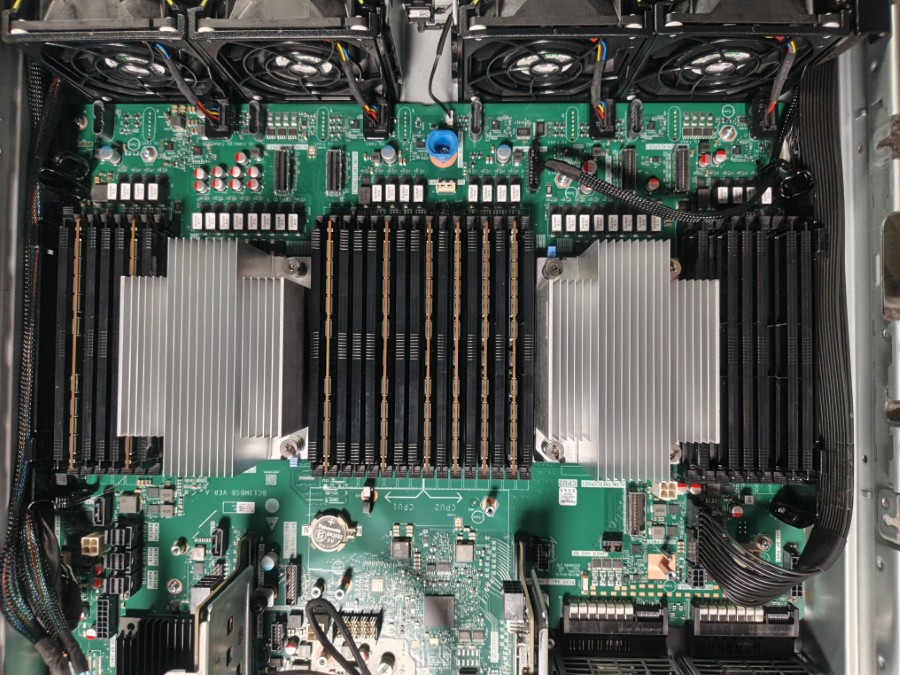

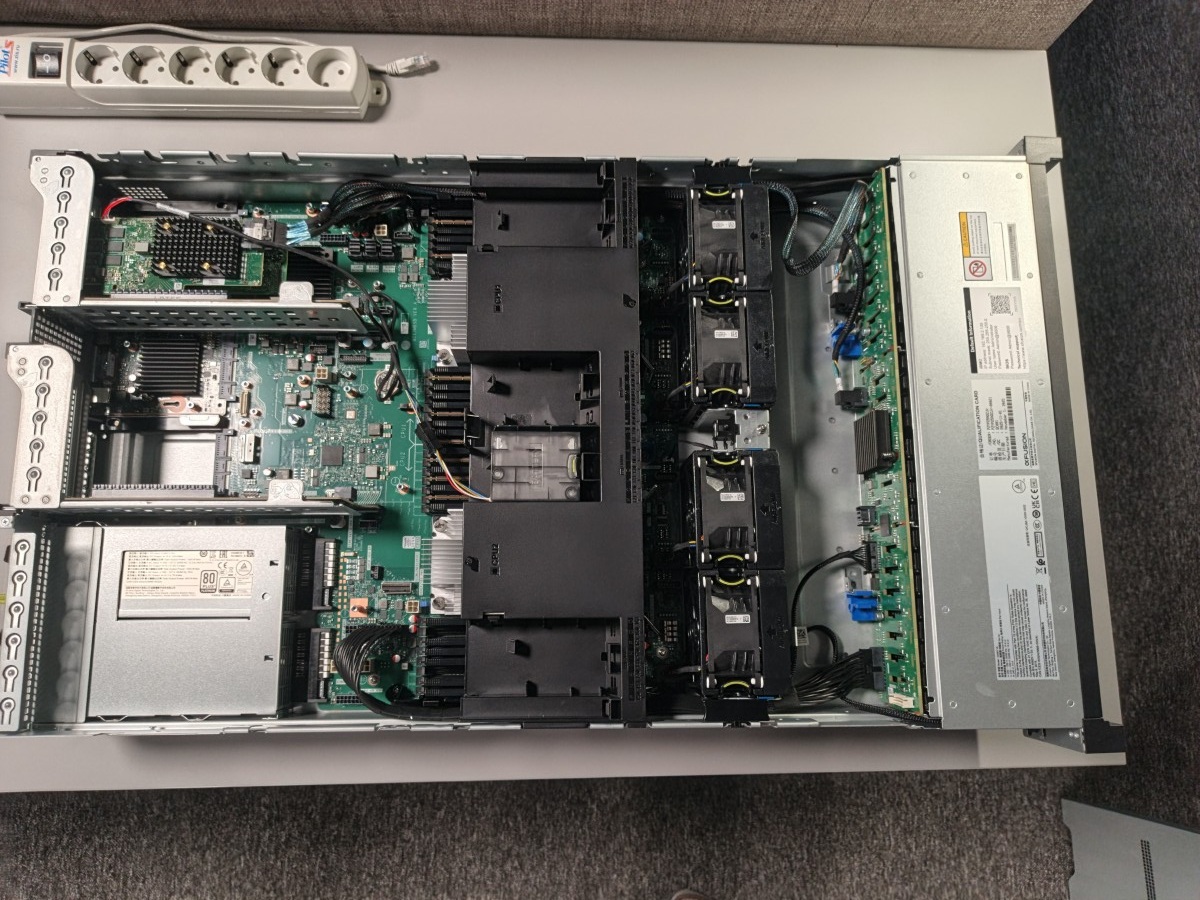

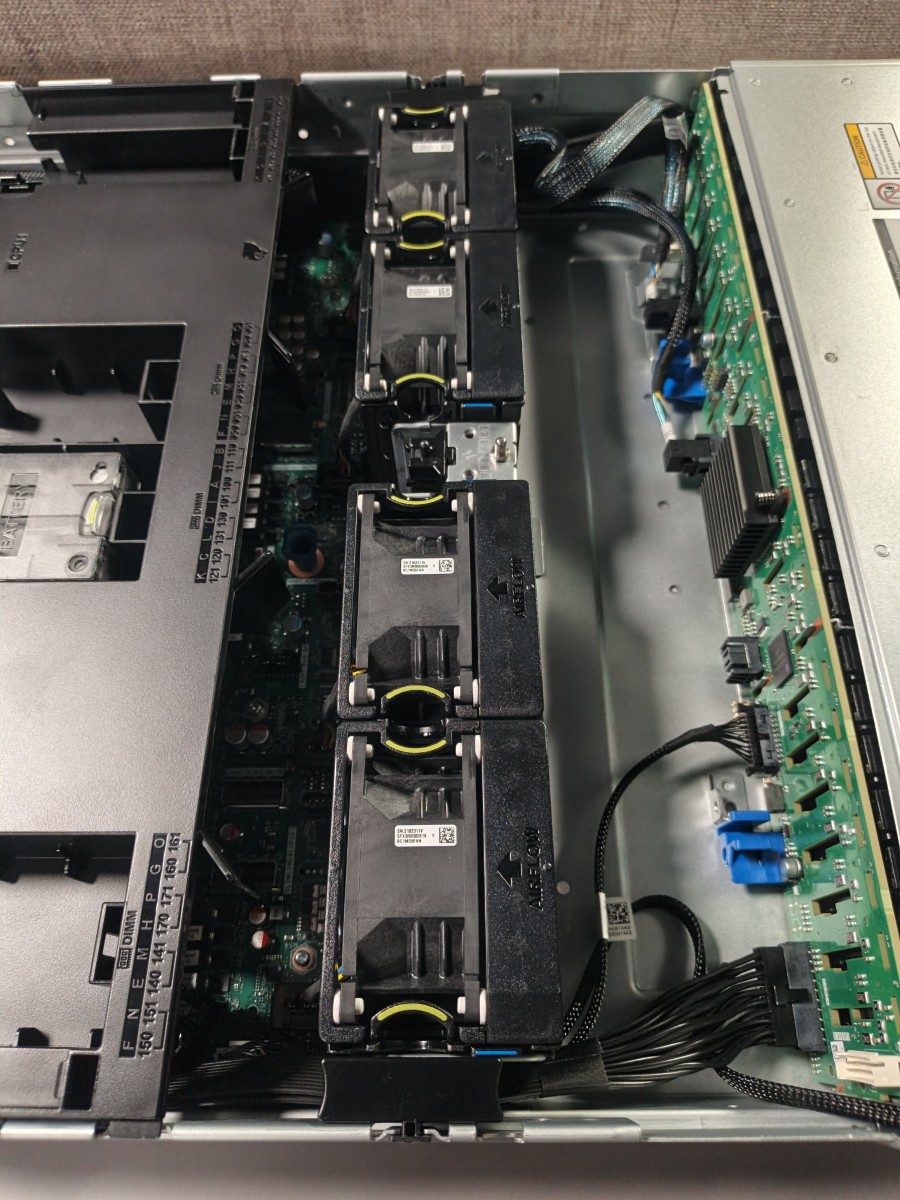

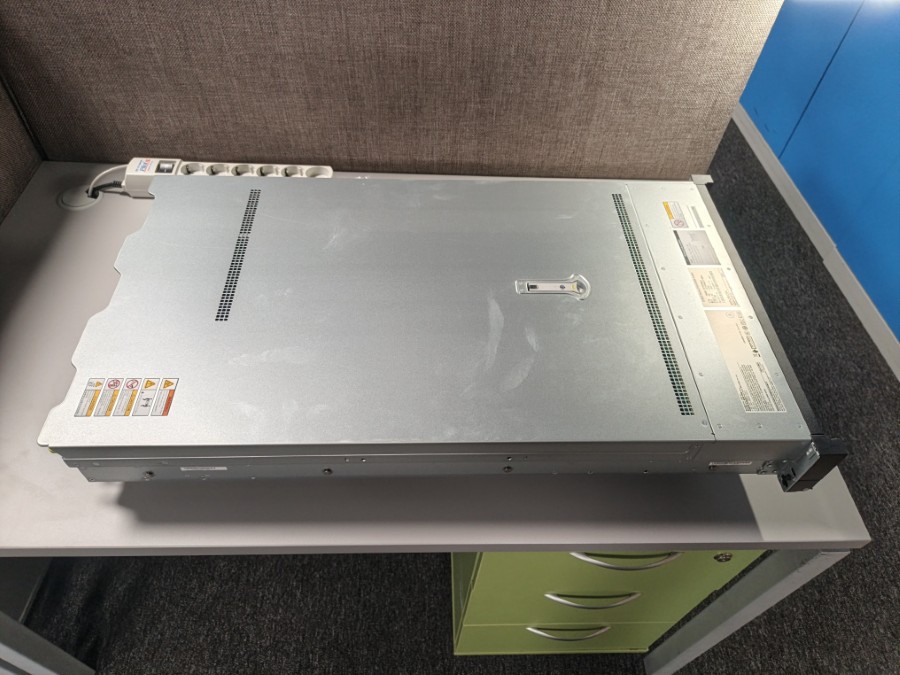

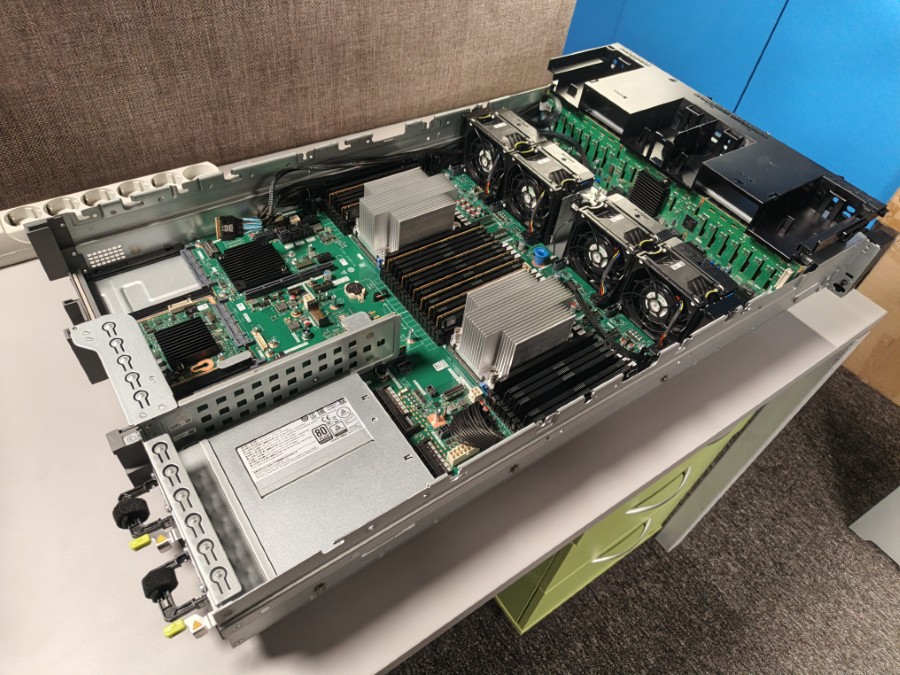

Вид сверху.

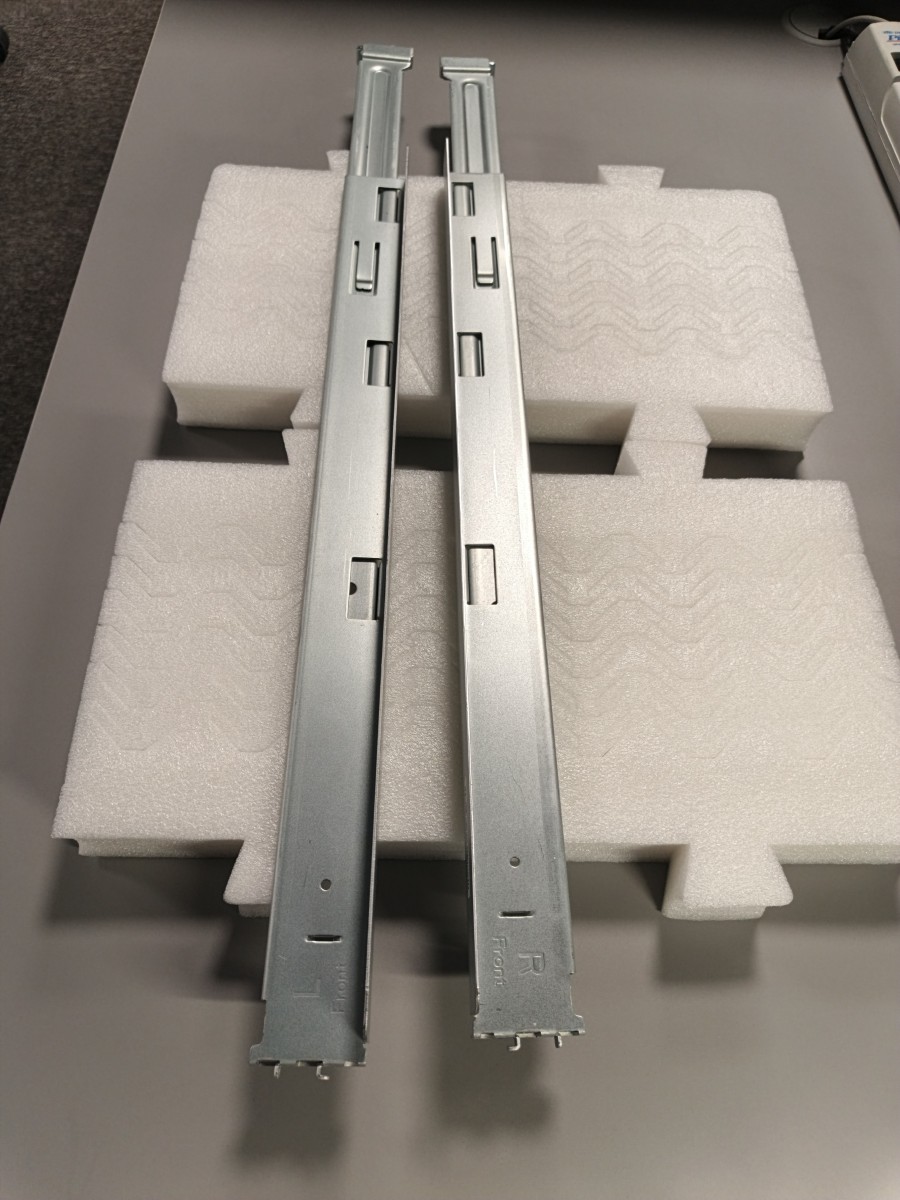

Рельсы.

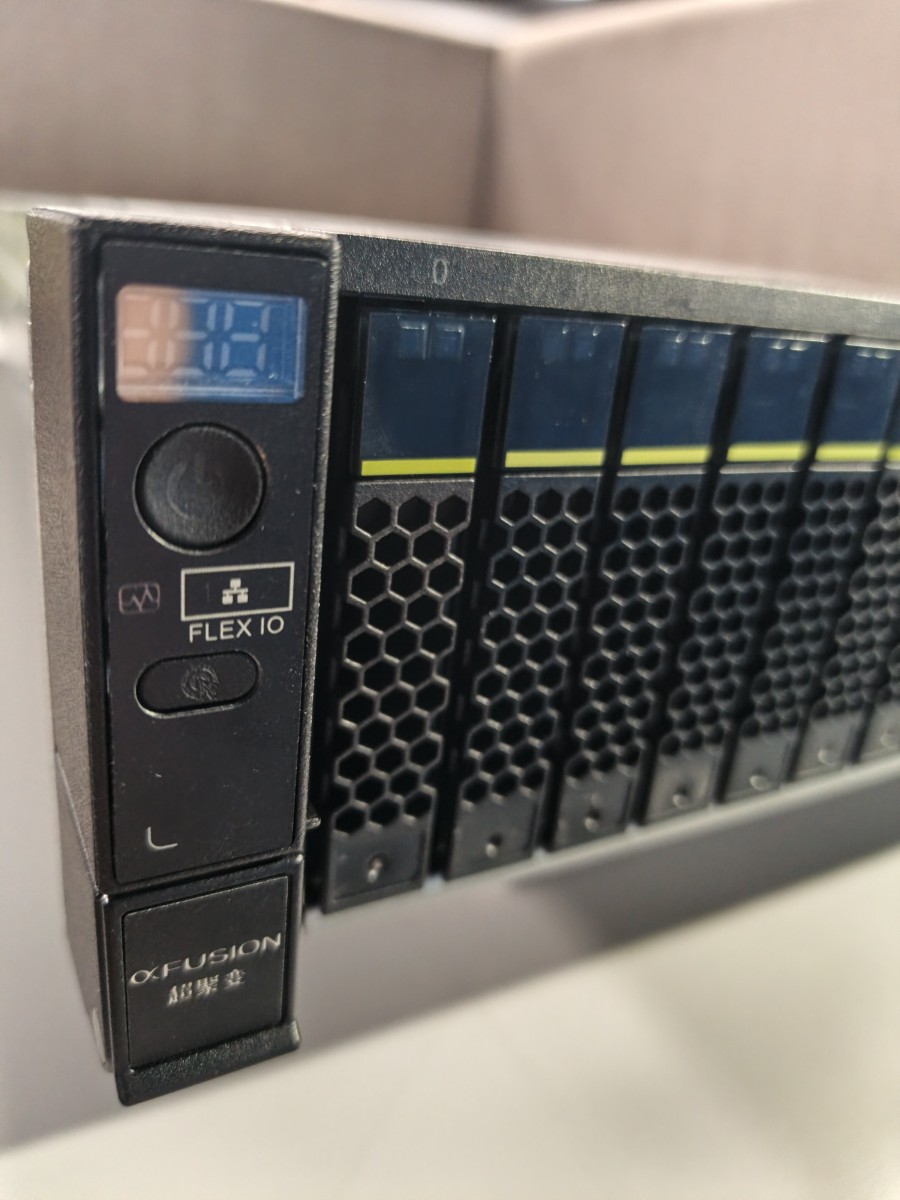

Индикаторы и кнопки слева на передней панели.

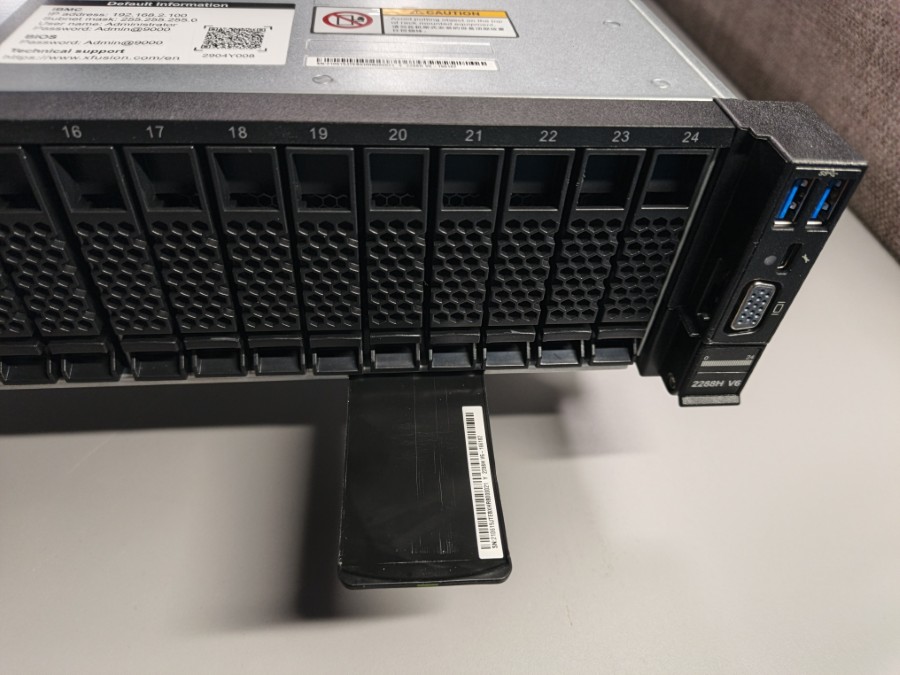

Выдвижная панель с маркировкой (с указанием серийного номера).

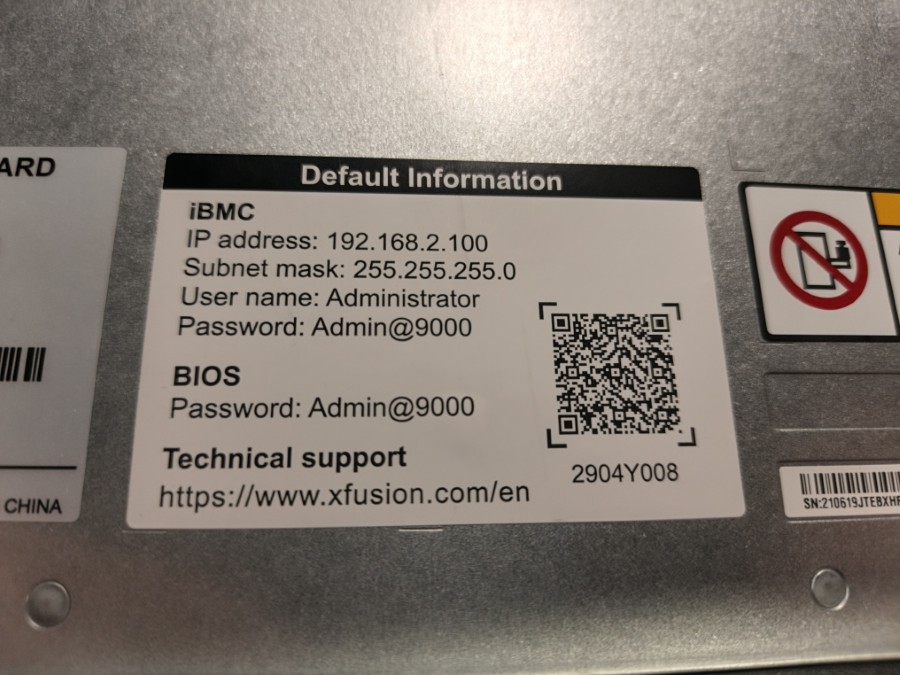

Пароли по умолчанию на iBMC и BIOS.

iBMC IP address: 192.168.2.100
iBMC mask: 255/255/255/0
iBMC user name: Administrator
iBMC password: Admin@9000
BIOS password: Admin@9000

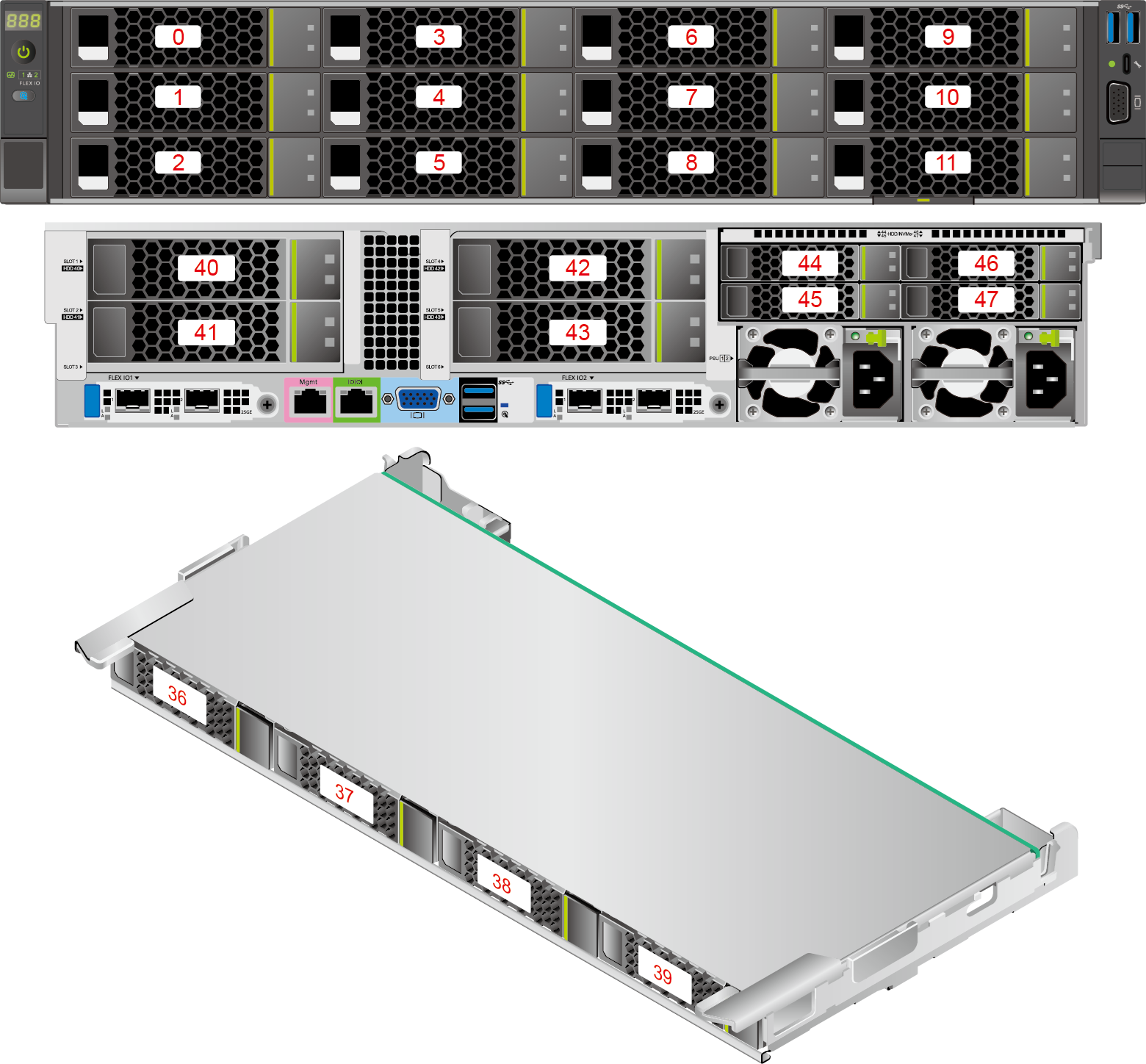

Вид спереди.

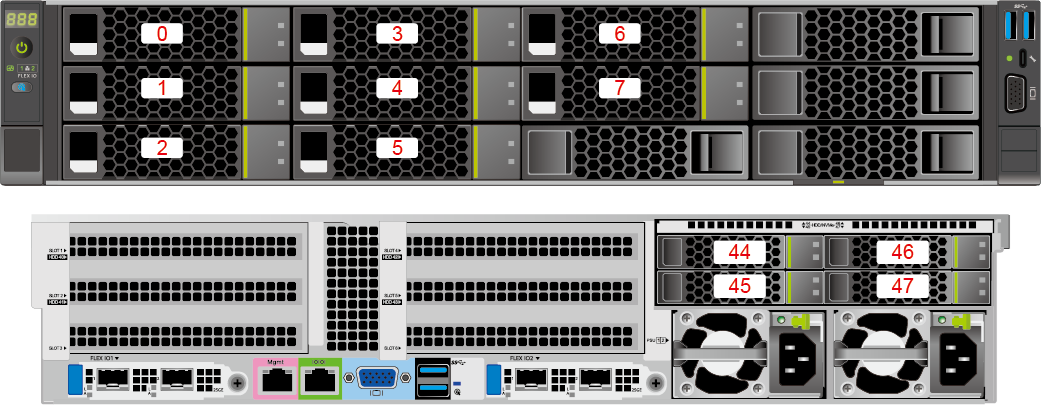

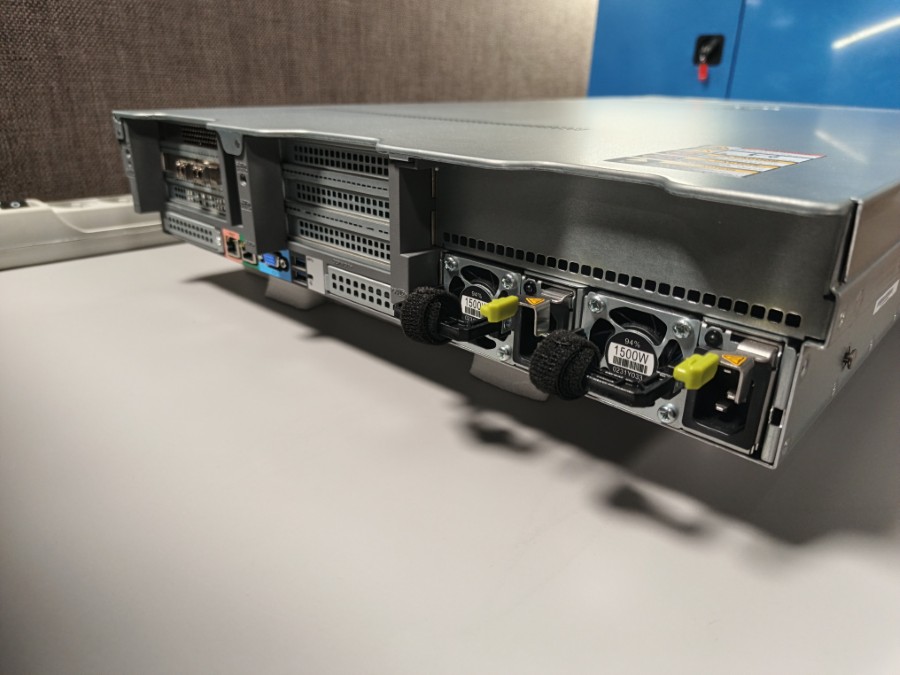

Вид сзади.

Блоки питания.

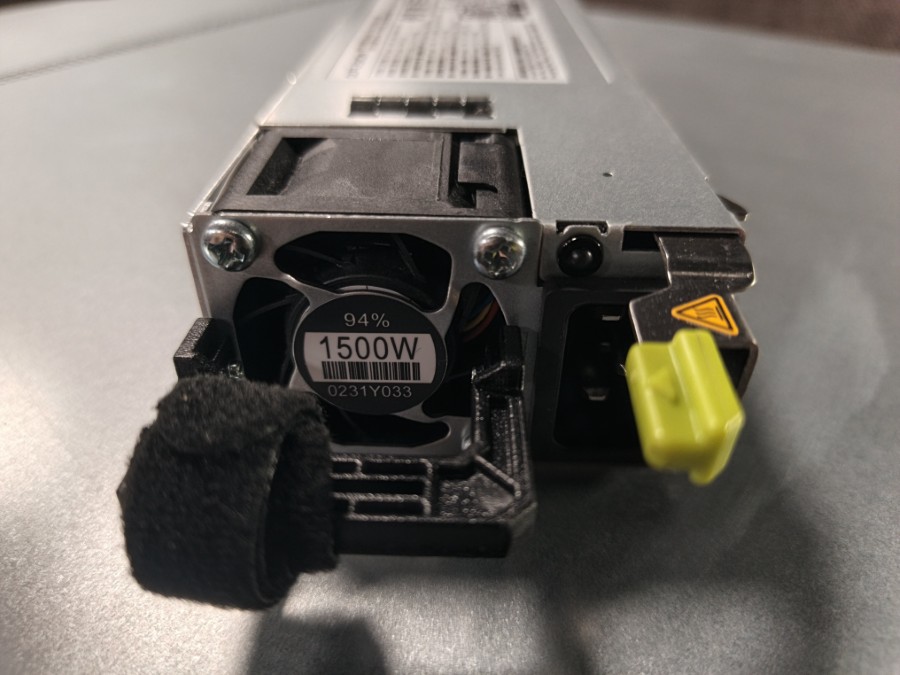

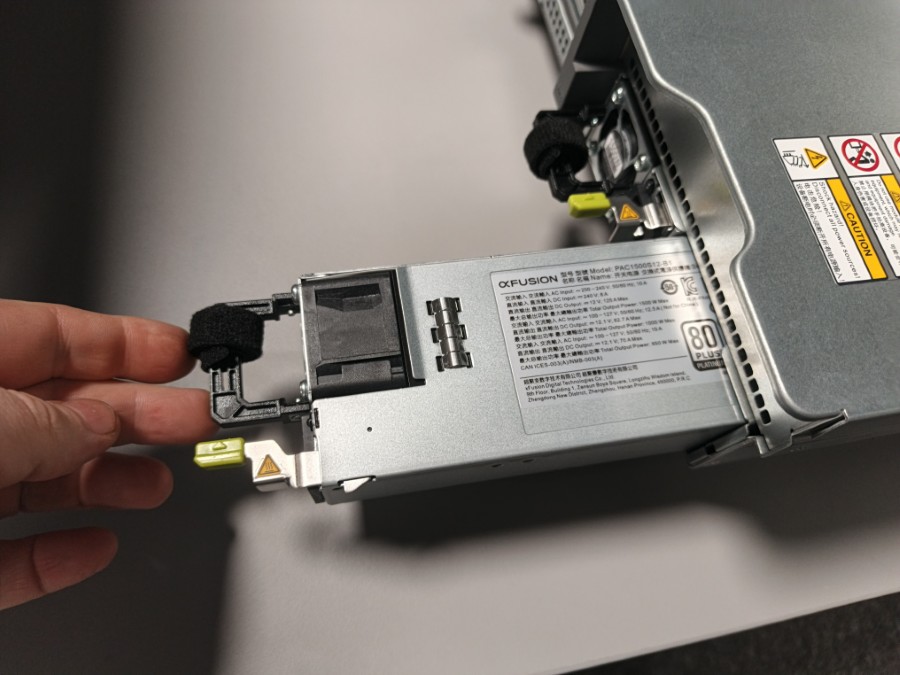

Осмотрим БП.

8 Plus Platinum.

1500 Вт.

Слоты и порты сзади.

Расширений в этом экземпляре мало, сетевая карта и RAID контроллер.

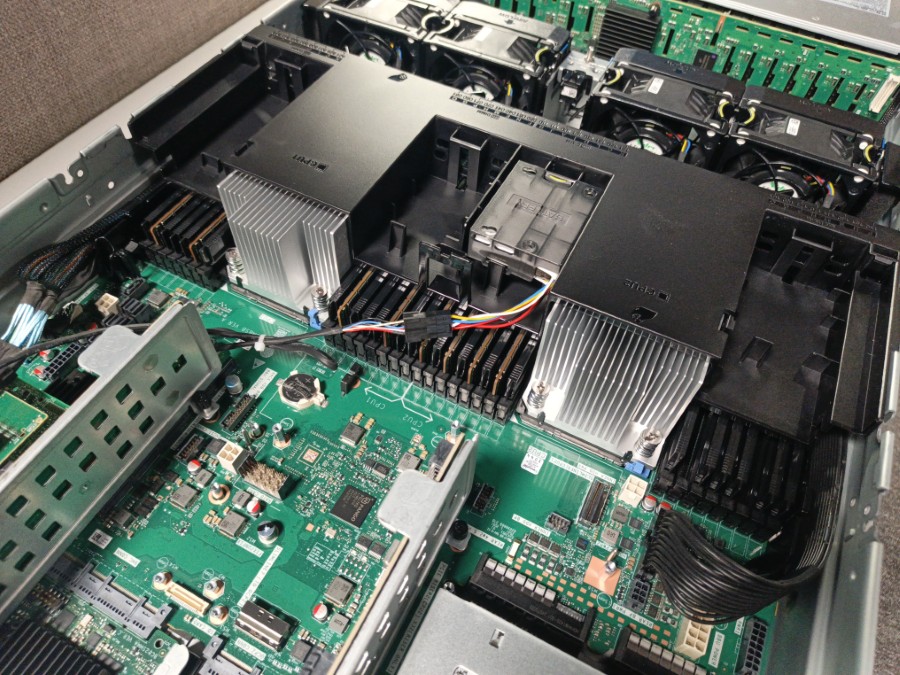

Откроем крышку.

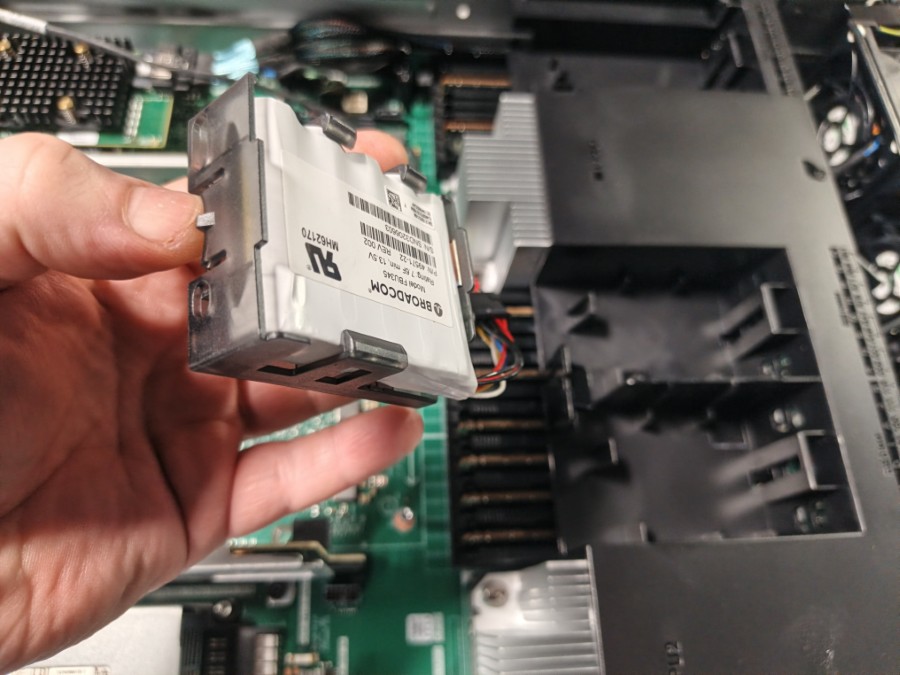

Видно PCIe RAID контроллер. Установен контроллер CN2M95608I4G.

Серия MegaRAID 9500 представляет собой первое в отрасли семейство RAID-адаптеров с интерфейсом PCIe 4.0, обеспечивающих поддержку интерфейсов хоста и накопителей стандарта PCIe Gen 4.0. Адаптер MegaRAID 9560-8i, созданный на базе высокопортового контроллера RAID-on-Chip (RoC) SAS3908 с интерфейсом PCIe 4.0 x8, обеспечивает удвоенную производительность по сравнению с предыдущими поколениями.

Модель 9560-8i совместима с существующими объединительными панелями (бэкплейнами) для модулей PCIe SFF-8639 (U.2), что позволяет пользователям повысить производительность в условиях современных постоянно растущих требований к пропускной способности. В сочетании с двумя отраслевыми инициативами, расширяющими внедрение технологии Tri-Mode SerDes (которая обеспечивает работу устройств NVMe, SAS или SATA в одном отсеке для накопителей), 9560-8i играет ключевую роль в достижении максимальной производительности и гибкости при использовании объединительных панелей стандарта U.3:

RAID контроллер Broadcom MegaRAID 9560-8i — CN2M95608I4G
