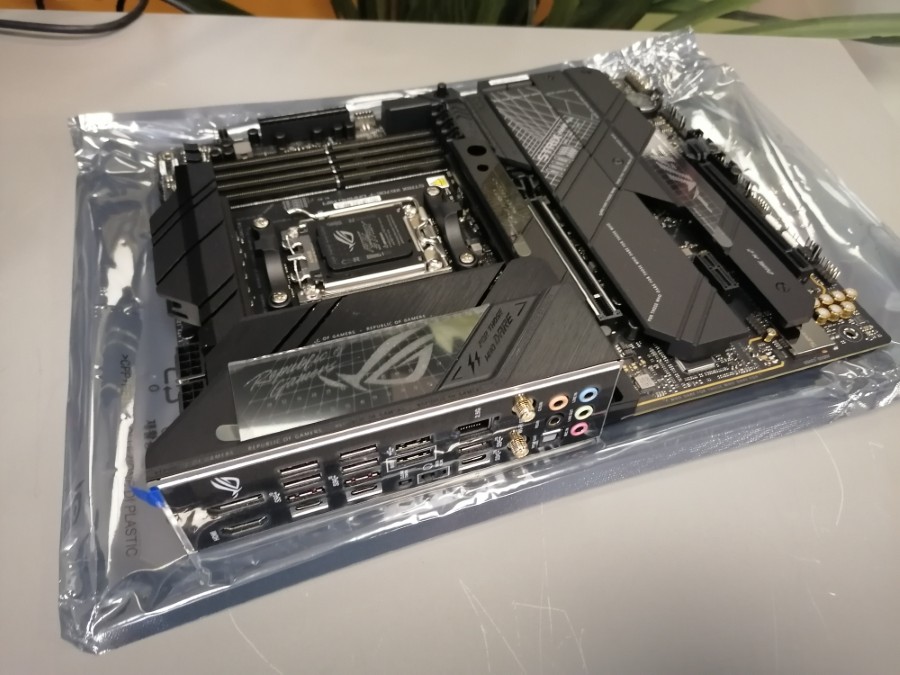

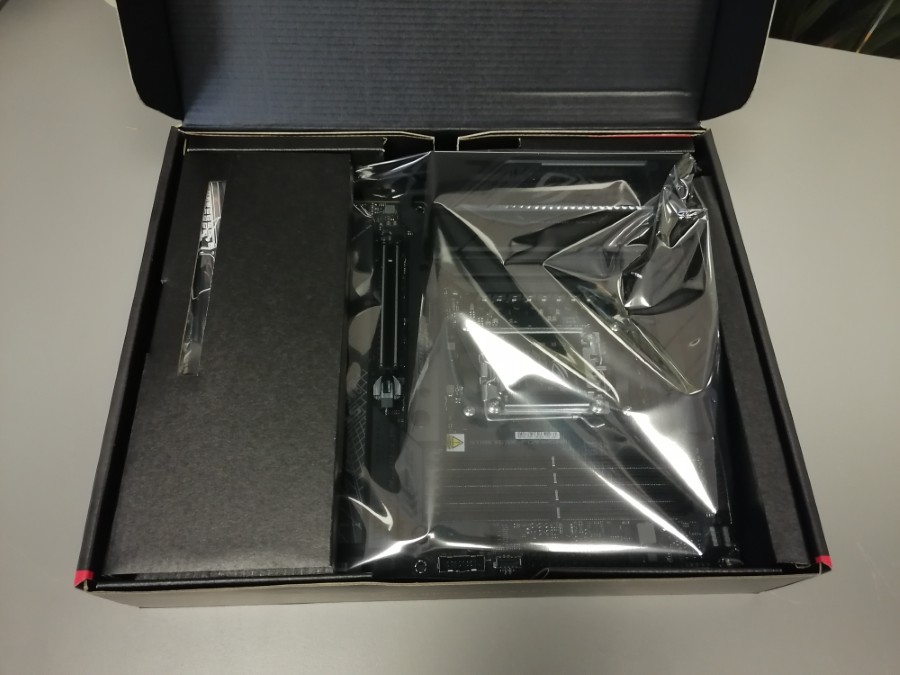

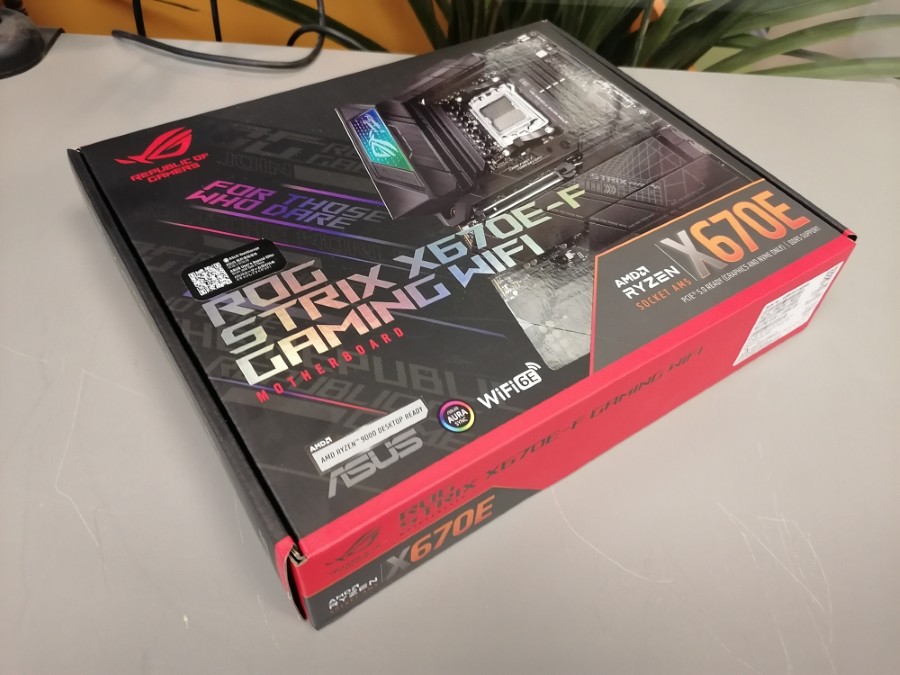

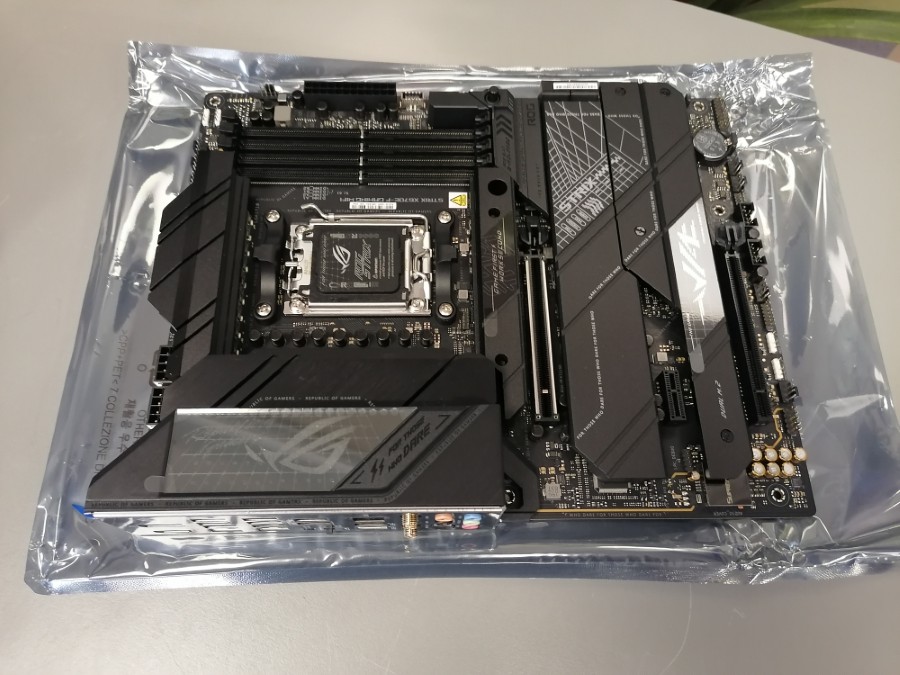

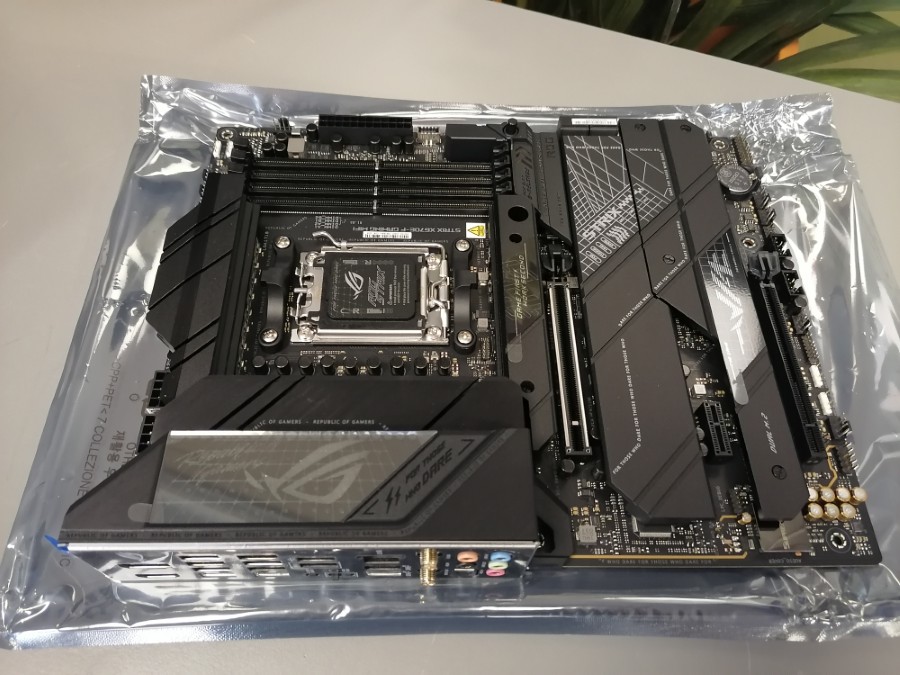

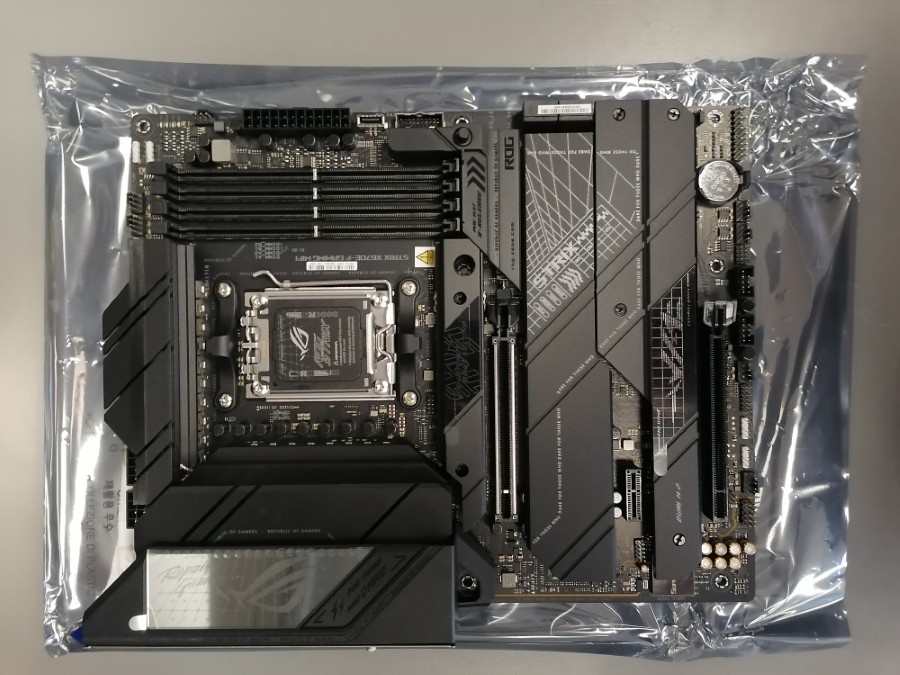

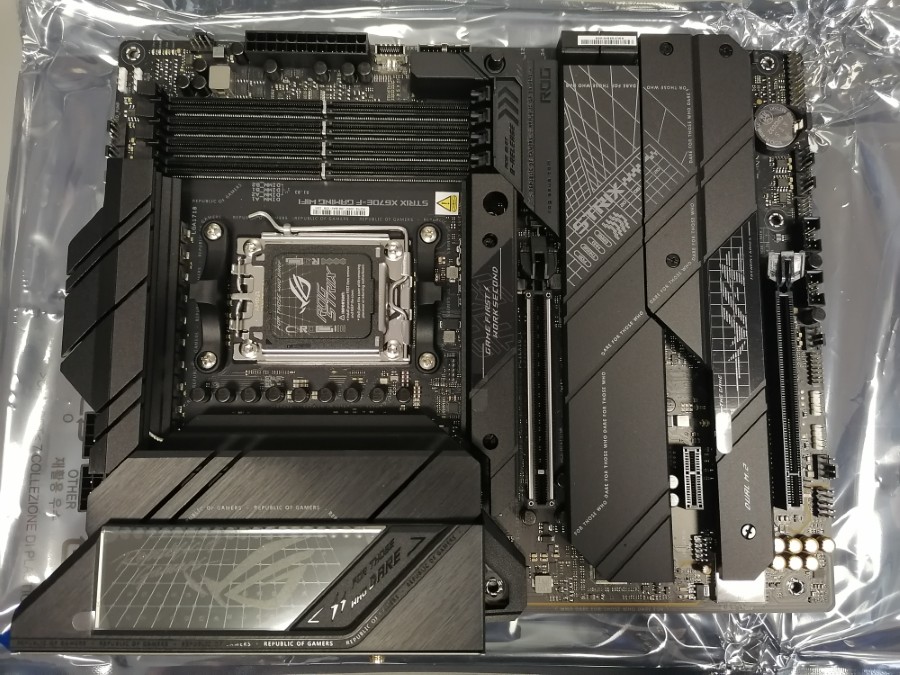

Сегодня у нас на столе неплохая материнская плата ROG STRIX X670E-F GAMING WIFI. Неплохая по той причине, что оправдала ожидания и заработала на нагруженном ПК без сбоев.
Материнская плата ROG Strix X670E-F Gaming WiFi представляет собой неброскую внешне версию модели Strix X670E-A. При этом усиленная система питания в сочетании с эксклюзивными разгонными средствами ROG дает еще больше возможностей по раскрытию потенциала процессоров AMD Ryzen 7000-й серии. Черная печатная плата с темным металлом радиаторов будет гармонично сочетаться с широким спектром компонентов и визуальных вариантов оформления компьютерных систем, а красочная подсветка на кожухе интерфейсной панели расскажет всем о том, что ваша платформа AM5 собрана на базе ROG.
Как самая производительная плата в семействе Strix, ROG Strix X670E-E Gaming WiFi объединяет в себе лучшее из дизайна и функциональности. Угловатые акценты проходят по радиаторам платы вместе с узнаваемой символикой ROG, а светящаяся акриловая панель на интегрированной крышке панели ввода-вывода создает яркий визуальный эффект.
Комплексные системы питания и охлаждения подготовят вас к работе с новейшим топовым оборудованием. 18+2 объединенные фазы питания, рассчитанные на 110А, обеспечивают стабильную подачу энергии к вашему процессору AMD. Два слота PCIe 5.0 x16 готовы для видеокарт и плат расширения следующего поколения. Чтобы обеспечить комфортную работу SSD PCIe 5.0, массивный и толстый комбинированный радиатор M.2 (Combo-sink) предоставляет большую площадь для охлаждения. Кроме того, в комплект аксессуаров входит массивный радиатор M.2.
Новое поколение удобств упрощает процесс сборки с ROG Strix X670E-E Gaming WiFi. В дополнение к кнопке PCIe Slot Q-Release, которая облегчает извлечение видеокарты, на материнской плате есть встроенная кнопка питания, позволяющая легко провести предварительное тестирование до сборки всей системы. А запасная термопрокладка для M.2 в комплекте аксессуаров ROG гарантирует, что вы сможете обеспечить оптимальную работу будущих заменяемых накопителей.
Характеристики
Процессор (CPU)

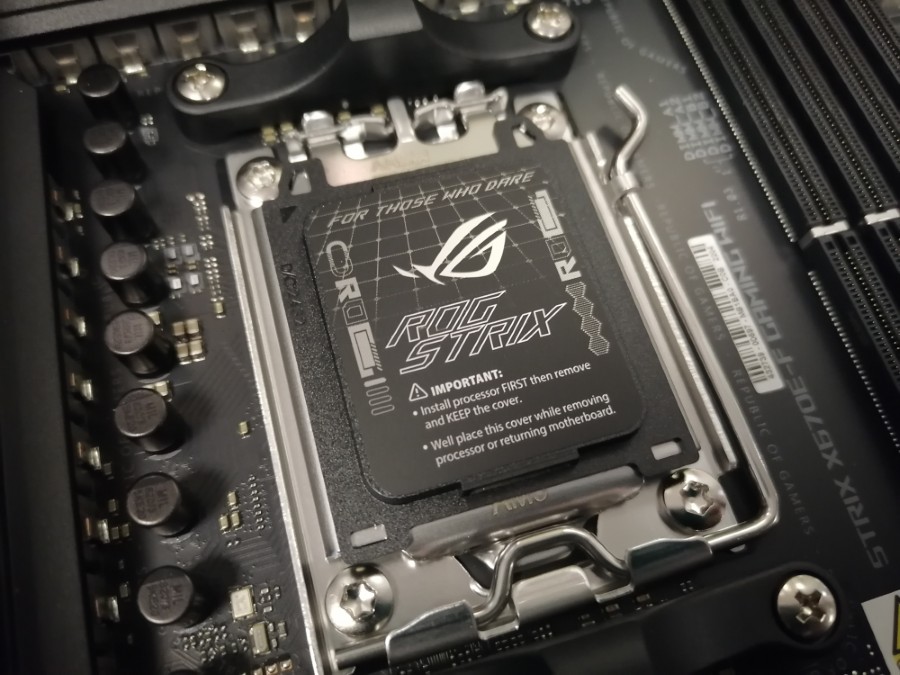

- Сокет: AMD Socket AM5 для процессоров AMD Ryzen для настольных ПК
- Список поддерживаемых процессоров смотрите на www.asus.com
Чипсет
- Модель: AMD X670
Память
- Слоты: 4 x DIMM
- Максимальный объем: 192 ГБ
- Тип: DDR5
- Поддерживаемые частоты (OC): 8000+/7800/7600/7200/7000/6800/6600/6400/6200/6000/5800/5600/5400/5200/5000/4800 МГц
- Тип памяти: ECC и Non-ECC, Un-buffered
- Архитектура: Двухканальная
- Поддержка разгона: AMD EXPO
- Технология: OptiMem II
- Поддерживаемые типы памяти, скорость и количество модулей зависят от процессора и конфигурации. Подробнее: www.asus.com
- Память Non-ECC, Un-buffered DDR5 поддерживает функцию On-Die ECC
Видеоразъёмы
- DisplayPort: 1 x (поддерживает до 8K@60Hz, DisplayPort 1.4)
- HDMI: 1 x (поддерживает до 4K@60Hz, HDMI 2.1)
Слоты расширения
- От процессора:
- 1 x PCIe 5.0 x16 слот (режим x16)
- От чипсета X670:
- 1 x PCIe 4.0 x16 слот (режим x4)
- 1 x PCIe 3.0 x1 слот
- Таблицу разделения линий PCIe (bifurcation) смотрите на https://www.asus.com/support/FAQ/1037507/
Накопители
- Всего слотов: 4 x M.2 + 4 x SATA 6Gb/s
- От процессора:
- M.2_1: Key M, 2242/2260/2280 (PCIe 5.0 x4)
- M.2_2: Key M, 2242/2260/2280 (PCIe 5.0 x4)
- От чипсета X670:
- M.2_3: Key M, 2242/2260/2280/22110 (PCIe 4.0 x4)
- M.2_4: Key M, 2242/2260/2280 (PCIe 4.0 x4)
- SATA: 4 x порта SATA 6Gb/s
- Технология RAID: AMD RAIDXpert2 для PCIe RAID 0/1/10 и SATA RAID 0/1/10
Сетевая карта (Ethernet)
- Контроллер: 1 x Intel® 2.5Gb Ethernet
- Защита: ASUS LANGuard
Беспроводные коммуникации
- Wi-Fi: Wi-Fi 6E (802.11 a/b/g/n/ac/ax), 2x2
- Диапазоны: 2.4 / 5 / 6 ГГц
- Bluetooth: v5.2
- Поддержка диапазона 6 ГГц зависит от региона.
Порты USB
- Задняя панель (12 портов):
- 1 x USB 3.2 Gen 2x2 (Type-C)
- 9 x USB 3.2 Gen 2 (7 x Type-A + 2 x Type-C)
- 2 x USB 2.0
- Внутренние разъемы (7 портов):
- 1 x разъем USB 3.2 Gen 2x2 (поддерживает Type-C)
- 1 x разъем USB 3.2 Gen 1 (+ 2 порта)
- 2 x разъема USB 2.0 (+ 4 порта)
Аудиосистема
Кодек: ROG SupremeFX 7.1 Surround Sound HD Audio CODEC ALC4080
- Характеристики звука:
- Определение импеданса наушников (передний и задний выход)
- Поддержка Jack-detection, Multi-streaming, Front Panel Jack-retasking
- SNR воспроизведения: 120 дБ
- SNR записи: 113 дБ
- Поддержка воспроизведения: до 32-Бит/384 кГц
- Особенности:
- Экранирование аудиотракта
- Усилитель для наушников: Savitech SV3H712 AMP
- Позолоченные аудиоразъемы
- Оптический выход S/PDIF
- Премиальные аудиоконденсаторы
- Декоративная крышка аудиокодека

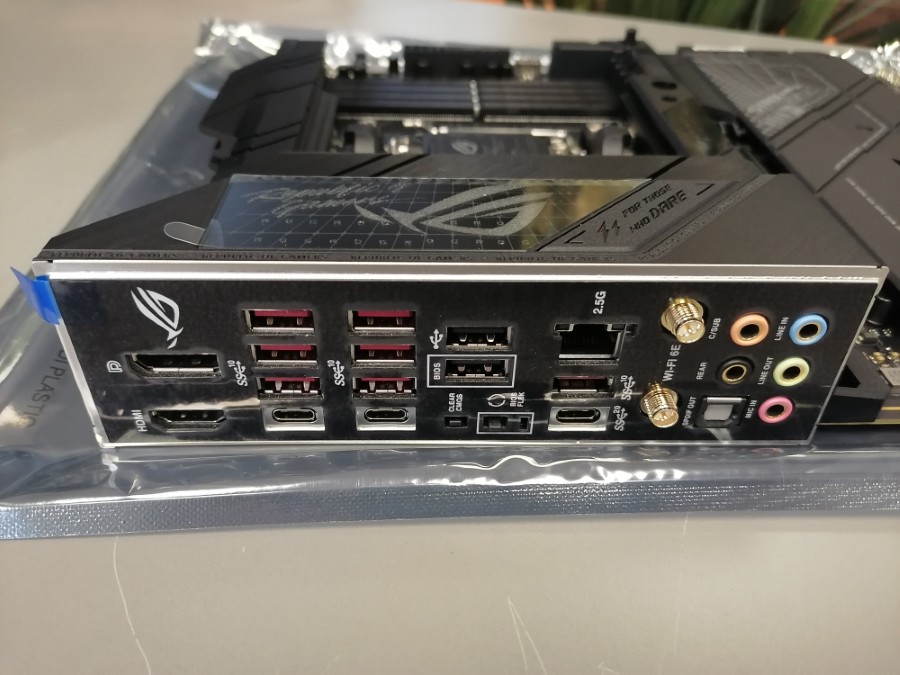

Задняя панель I/O
- USB: 1 x USB 3.2 Gen 2x2 (Type-C®), 9 x USB 3.2 Gen 2 (7 x Type-A, 2 x Type-C®), 2 x USB 2.0
- Видео: 1 x DisplayPort, 1 x HDMI®
- Сеть: 1 x разъем Wi-Fi модуля, 1 x Intel® 2.5Gb Ethernet
- Аудио: 5 x позолоченных аудиоразъемов, 1 x оптический S/PDIF out
- Кнопки: 1 x BIOS FlashBack™, 1 x Clear CMOS
- Разъем Line Out на задней панели не поддерживает пространственный звук. Для его использования подключите устройство к передней аудиопанели корпуса.
Внутренние разъемы
- Вентиляторы и охлаждение:
- 1 x 4-конт. CPU Fan
- 1 x 4-конт. CPU OPT Fan
- 1 x 4-конт. AIO Pump
- 5 x 4-конт. Chassis Fan
- Питание:
- 1 x 24-конт. Main Power
- 2 x 8-конт. +12V Power
- Накопители:
- 4 x M.2 слота (Key M)
- 4 x SATA 6Gb/s
- USB:
- 1 x разъем USB 3.2 Gen 2x2 (поддерживает Type-C)
- 1 x разъем USB 3.2 Gen 1 (+ 2 порта)
- 2 x разъема USB 2.0 (+ 4 порта)
- Прочие:
- 3 x Addressable Gen 2 header
- 1 x Aura RGB header
- 1 x джампер CPU Over Voltage
- 1 x разъем передней аудиопанели (AAFP)
- 1 x 20-3 конт. System Panel header (с функцией вскрытия корпуса)
- 1 x разъем датчика температуры (Thermal Sensor)
- 1 x разъем Thunderbolt(USB4)
Уникальные функции
- Питание: Extreme Engine Digi+ с 5K Black Metallic Capacitors
- Конструкция (Q-Design):
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-DIMM
- Q-LED (CPU, DRAM, VGA, Boot Device)
- Q-Slot
- Охлаждение:
- Радиаторы для M.2
- Задняя пластина с радиатором для M.2
- Радиаторы на VRM
- Для сборки (EZ DIY):
- Кнопка BIOS FlashBack
- Индикатор BIOS FlashBack LED
- Кнопка Clear CMOS
- Разъемы ProCool II
- Предустановленная заглушка I/O
- Усиленные слоты SafeSlot, SafeDIMM
- Подсветка: Поддержка Aura Sync (Aura RGB header, Addressable Gen 2 headers)
Программное обеспечение
- Эксклюзивное ПО ROG:
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS Sound Unbound
- Антивирус (пробная версия)
- Эксклюзивное ПО ASUS:
- Armoury Crate
- AIDA64 Extreme (60-дневная пробная версия)
- Aura Creator
- Aura Sync
- Fan Xpert 4 (с AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
- AI Suite 3
- Turbo App
- PC Cleaner
- MyAsus
- WinRAR
BIOS
- Память: 256 Мб Flash ROM
- Тип: UEFI AMI BIOS
- Функции (EZ DIY):
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- UEFI BIOS EZ Mode
- Dynamic OC Switcher
- FlexKey
Управляемость
- Функции: Wake-on-LAN (WOL) by PME, PXE

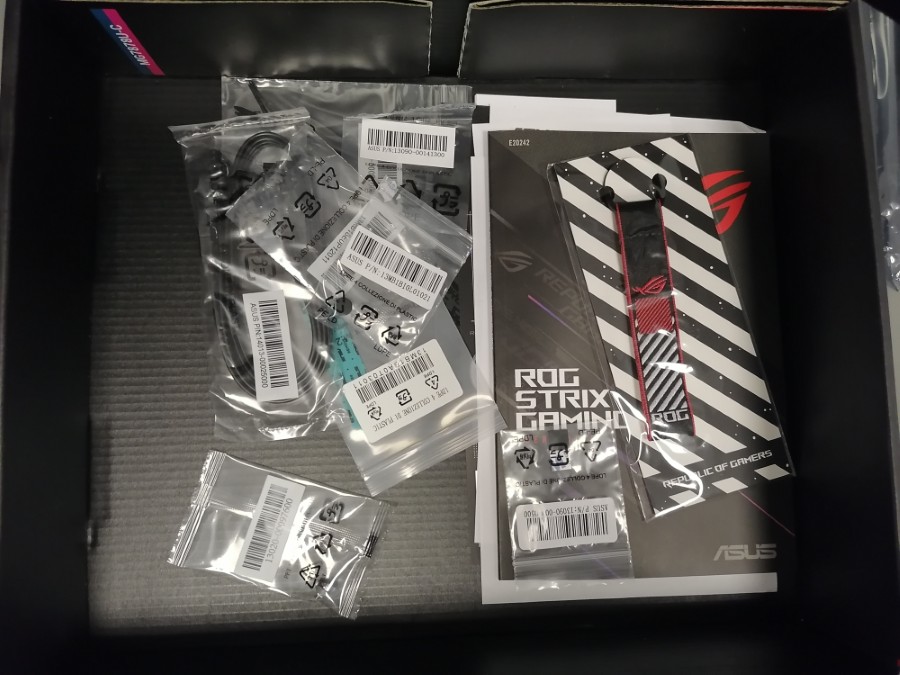

Комплектация

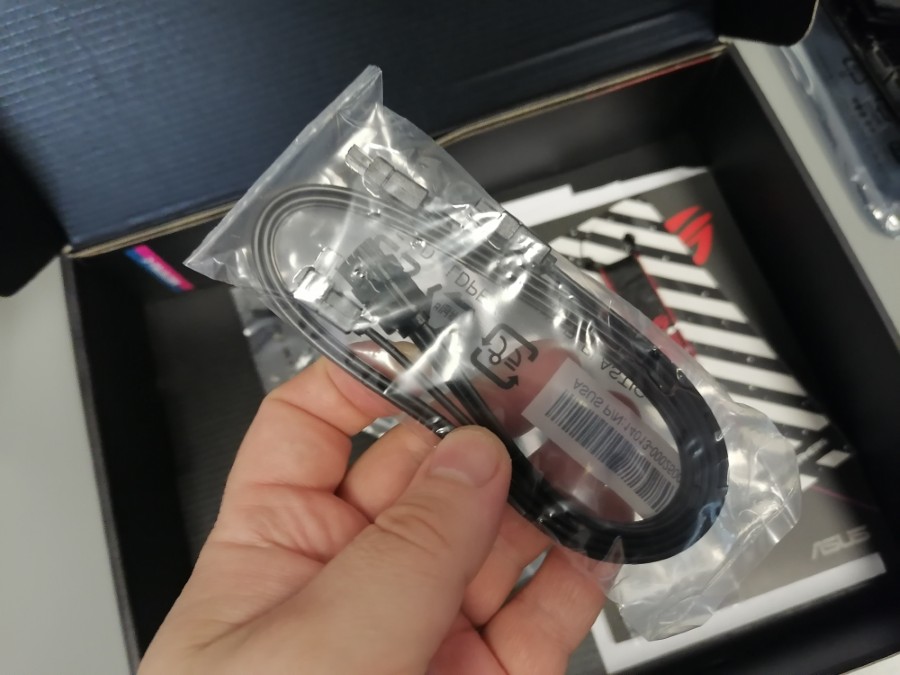

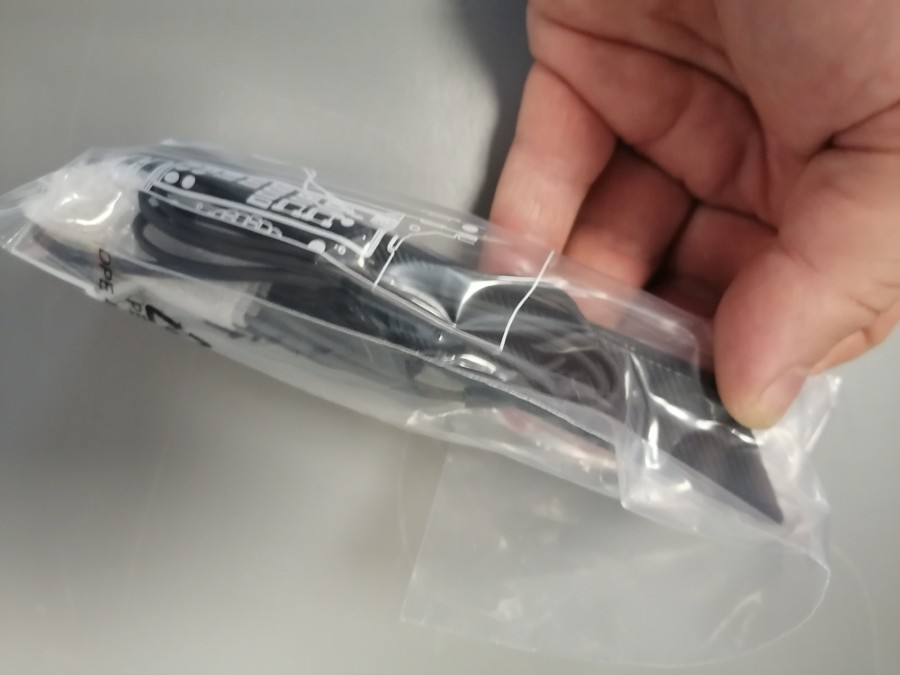

- Кабели: 2 x SATA 6Gb/s

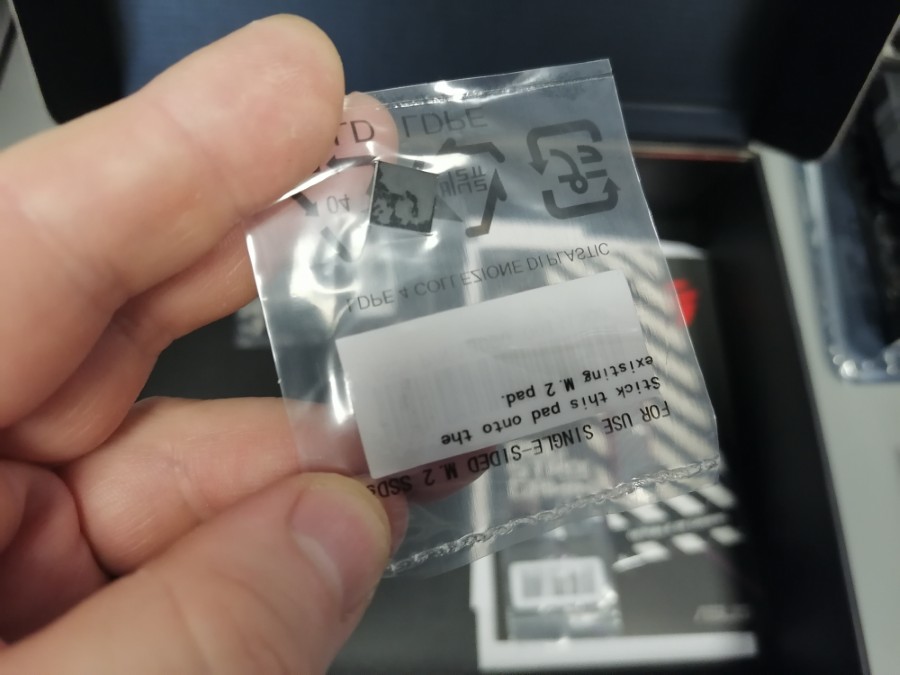

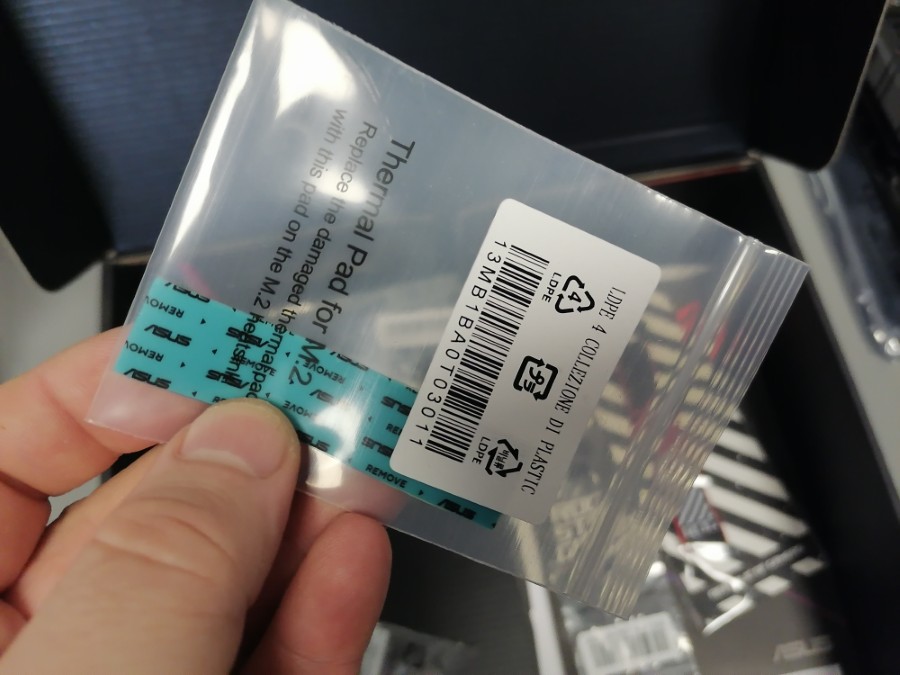

- Доп. охлаждение: 1 x Термопрокладка для M.2
- Аксессуары:
- 1 x Съемные антенны Wi-Fi

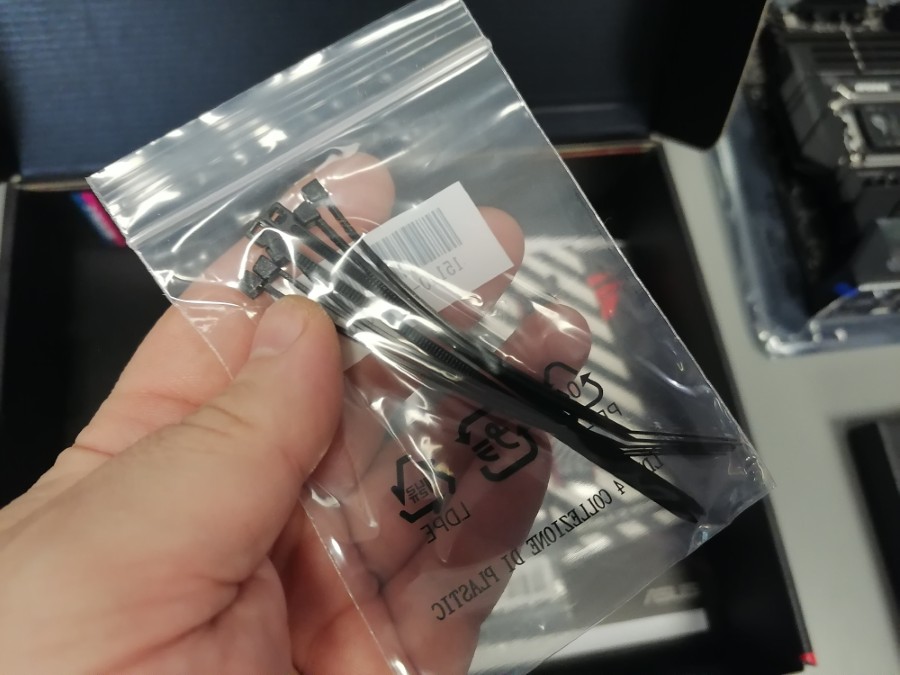

- 1 x Набор кабельных стяжек

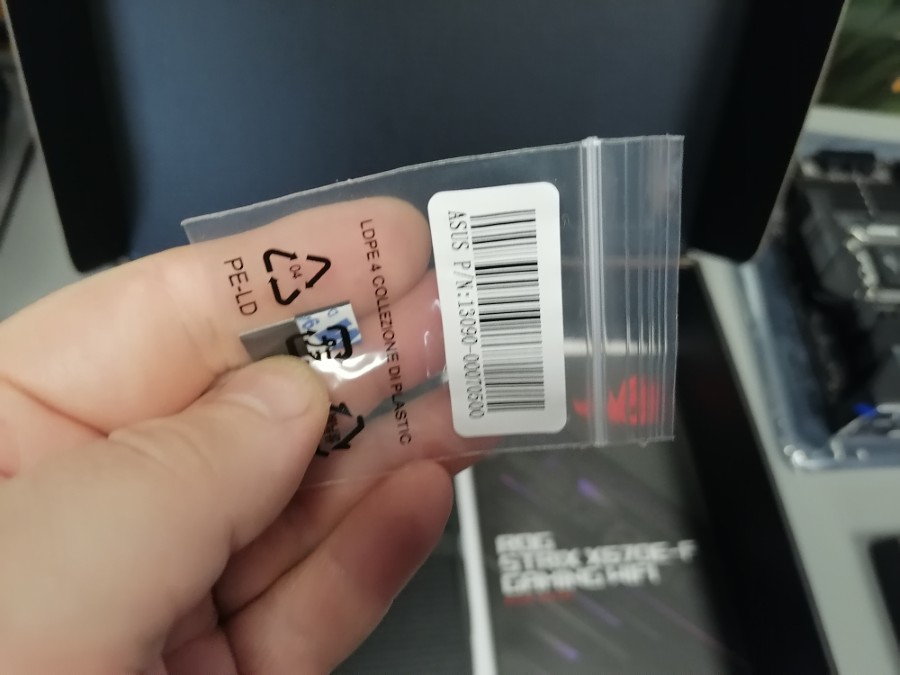

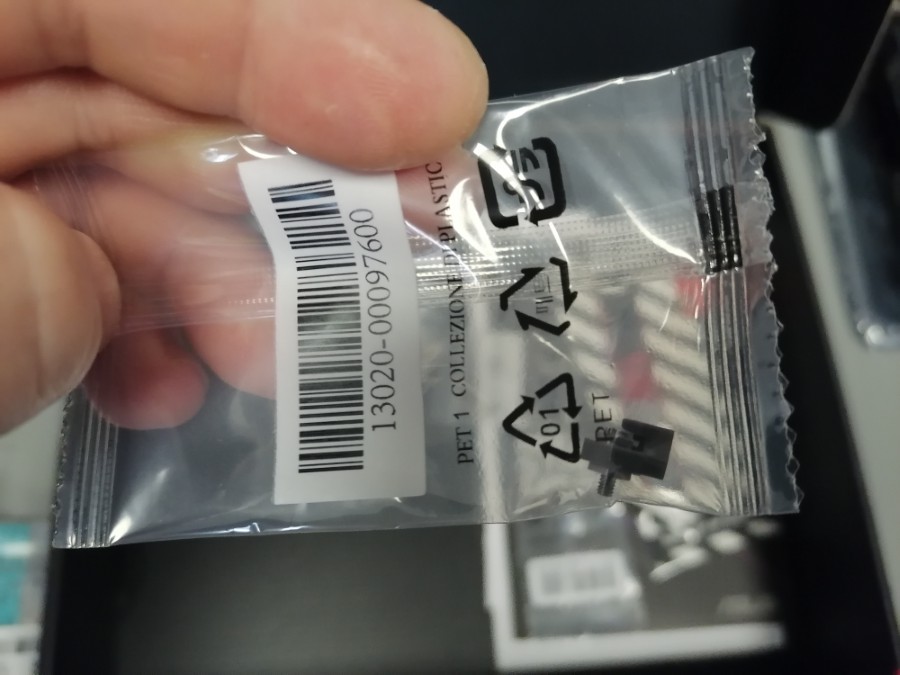

- 1 x Набор M.2 Q-Latch для задней пластины
- 1 x Набор M.2 Q-Latch

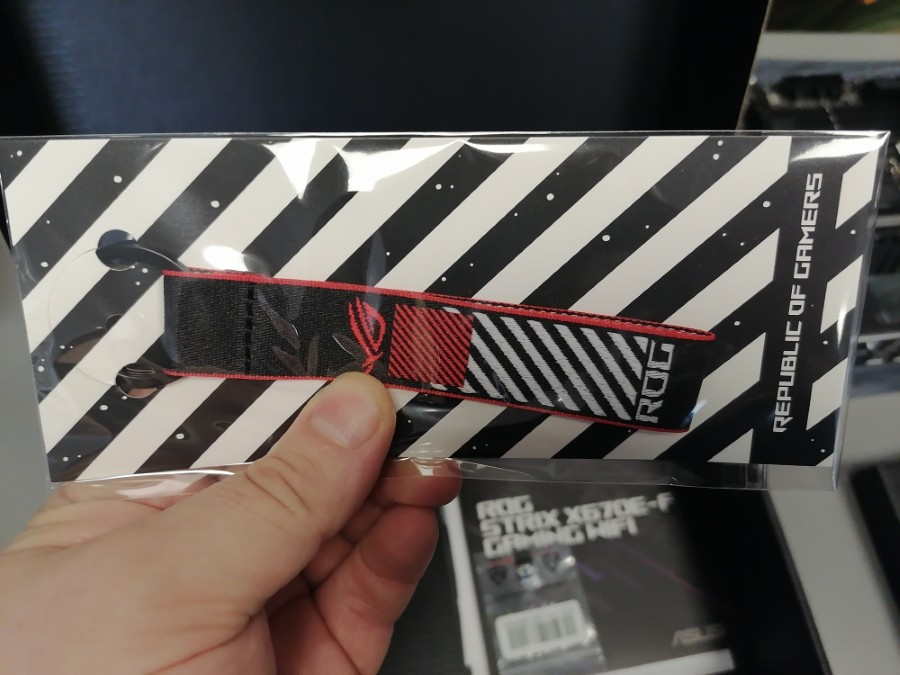

- 1 x Брелок ROG
- 1 x Наклейки ROG Strix
- 1 x Благодарственная открытка ROG Strix

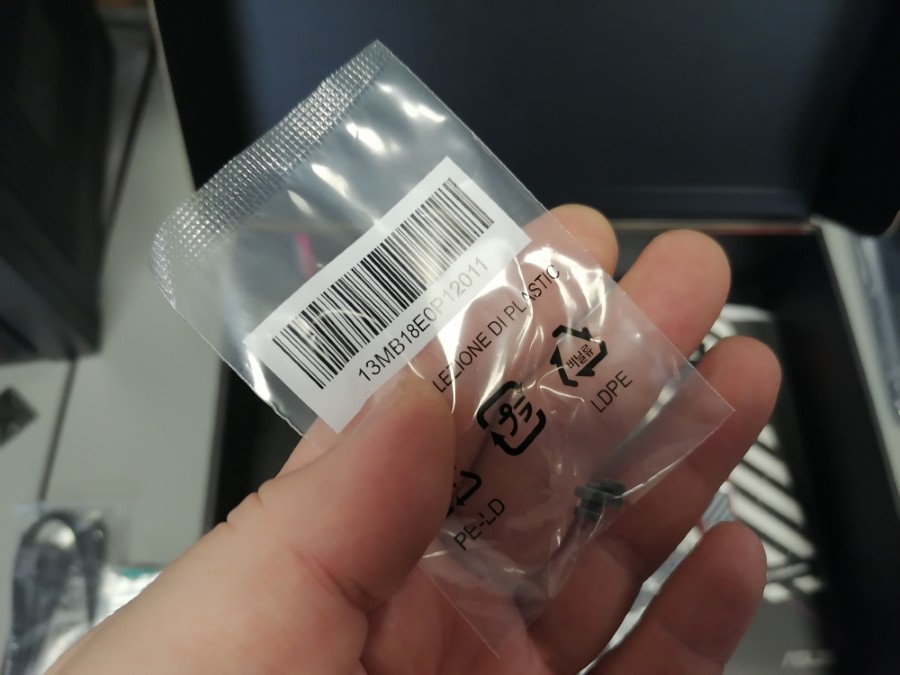

- 2 x Резиновые проставки для M.2
- 1 x Резиновая проставка для задней пластины M.2
- Документация: 1 x Руководство пользователя
Поддерживаемые ОС
- Системы: Windows 10 64-bit, Windows 11 64-bit
Форм-фактор
- Стандарт: ATX
- Размер: 12 x 9.6 дюймов (30.5 x 24.4 см)
Для энтузиастов
Кнопка Q-Release
На радиаторе чипсета находится кнопка, нажатие на которую разблокирует защелку соседнего слота PCIe. Данный механизм облегчает извлечение PCIe-карты, когда приходит время заменить ее другой.
Защелки Q-Latch
Инновационные защелки Q-Latch делают ненужными традиционные винты при установке накопителей в слоты M.2 - вставить и вынуть устройство можно без использования инструментов.
Кнопка Clear CMOS
Кнопка Clear CMOS быстро сбрасывает настройки BIOS к настройкам по умолчанию. Ее также можно использовать для перезагрузки компьютера в случае выбора неправильных настроек BIOS.
BIOS FlashBack
Материнские платы ASUS поддерживают удобный и простой способ обновления BIOS, для использования которого даже не обязательно устанавливать процессор и память. Достаточно лишь скопировать файл с кодом BIOS на USB-флешку с файловой системой FAT32, воткнуть ее в специальный USB-порт и нажать кнопку BIOS FlashBack.
Индикаторы Q-LED
Четыре индикатора, позволяющих с легкостью определить, какой именно компонент может являться причиной неполадок в работе компьютера.
Современная платформа
PCIe 5.0
Плата предлагает по паре слотов M.2, работающих в режимах PCIe 5.0 и PCIe 4.0. NVMe- и SATA-накопители можно объединять в RAID-массивы уровней 0, 1 и 10 (технология AMD RAIDXpert2). Режим PCIe 5.0 также поддерживается двумя слотами расширения PCIe x16. Чтобы выдержать вес массивных видеокарт, они укреплены металлическими скобами – технология SafeSlot. Верхний слот PCIe x16 снабжен кнопкой Q-Release, которая облегчает извлечение установленного устройства.
Интеллектуальный разгон в интерфейсе BIOS
Функция интеллектуального разгона AI Overclocking оценивает используемый экземпляр процессора и систему охлаждения, чтобы предугадать оптимальные настройки для каждой конкретной компьютерной конфигурации. Полученные значения можно применить автоматически или использовать как основу для дальнейших разгонных экспериментов.
Переключатель оверклокинга
Технология AMD Precision Boost Overdrive (PBO) прекрасно проявляет себя, когда процессор загружен слабо, а традиционный разгон дает лучшие результаты при полной загрузке всех ядер. Функция Dynamic OC Switcher предоставляет преимущества обоих вариантов: она автоматически активирует оптимальные настройки в зависимости от энергопотребления или температуры процессора. Кроме того, однопоточную и многопоточную производительность можно дополнительно улучшить с помощью PBO-оптимизаций и технологии Core Flex, соответственно. Их можно задействовать совместно с Dynamic OC Switcher.
Лучший способ для разгона Ryzen 7000 с помощью ROG Dynamic OC Switcher.
CORE FLEX
Функция Core Flex позволяет добиться еще более впечатляющих результатов при разгоне за счет гибкого контроля над частотами, электропитанием и температурой. В самом простом варианте под легкими нагрузками будет использоваться повышенная базовая частота, а затем процессор будет снижать свою рабочую частоту по мере того, как растет его температура или электропотребление. С другой стороны, пользователю предоставляется множество средств гибкого управления отдельными параметрами, поэтому ничто не мешает с максимальной точностью задать поведение процессора в любой ситуации.
Асинхронная частота
У материнской платы ROG Strix X670E-F имеется дополнительный генератор, задающий базовую тактовую частоту процессора, - отдельно от частоты памяти, шины PCIe и интерфейса Infinity Fabric Благодаря ему пользователь сможет максимально ускорить процессор, сохраняя полную стабильность работы остальных блоков.
Переключатель оверклокинга
Технология Precision Boost Overdrive, разработанная компанией AMD, в нужные моменты обеспечивает усиленное электропитание процессора с целью повышения его производительности. Благодаря агрессивным настройкам ее алгоритм способен выдать на данной материнской плате еще более впечатляющие результаты, опираясь на мощную систему питания.
Передовая схемотехника
Система питания, выполненная по схеме 16+2 на базе спаренных силовых модулей, моментально реагирует на колебания в нагрузке, поэтому данная материнская плата сумеет обеспечить стабильное электроснабжение любого процессора Ryzen 7000-й серии при любых условиях.
Дроссели и конденсаторы
ASUS применяет отборные дроссели и конденсаторы, которые способны работать дольше и при более сложных условиях, чем стандартные компоненты.
Разъемы питания ProCool II
Разъемы питания ProCool II гарантируют надежное подключение кабелей, пониженное электрическое сопротивление и улучшенное рассеяние тепла по сравнению со стандартными.
Контроллер DIGI+
Данная материнская плата предоставляет пользователю возможность гибкой настройки параметров стабилизатора напряжения Digi+.
Восьмислойная печатная плата
Многослойная конструкция печатной платы способствует улучшенному рассеиванию тепла в области системы питания, что повышает общую стабильность работы компьютера и увеличивает разгонный потенциал процессора.
Память DDR5
Для премиальных комплектов DDR5 материнская плата позволяет использовать профили AMD EXPO (Extended Profiles for Overclocking). Кроме того, опытные оверклокеры найдут в интерфейсе UEFI BIOS множество дополнительных опций для настройки модулей памяти Кроме того, опытные оверклокеры найдут в интерфейсе UEFI BIOS множество дополнительных опций для настройки модулей памяти.
AEMP
Эксклюзивная технология ASUS Enhanced Memory Profile (AEMP) автоматически идентифицирует чипы памяти у модулей с заблокированной схемой управления питанием и предоставляет профили с оптимальными настройками частоты, таймингов и напряжения, которые пользователь может применить для повышения производительности. AEMP automatically detects the memory chips on your kit and then presents optimized frequency, timing and voltage profiles that you can effortlessly apply to unleash performance.
Радиаторы системы питания
На элементах системы питания находится пара соединенных тепловой трубкой массивных радиаторов с большой общей площадью теплорассеивания.
Термопрокладки
Для передачи тепла от силовых модулей к радиаторам используются высокоэффективные термопрокладки.

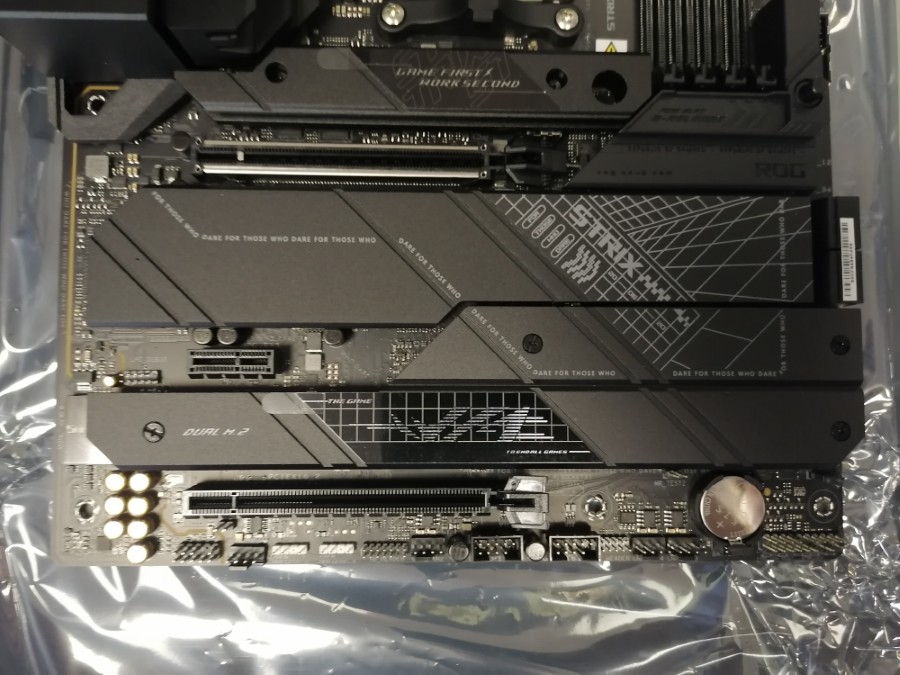

Радиаторы M.2
Благодаря специальным радиаторам твердотельные накопители, установленные в слоты M.2, смогут показать свою максимальную производительность без угрозы перегрева.
Усилительная пластина M.2
Специальная задняя пластина дополнительно охлаждает накопитель в слоте M.2_1.
Разъемы для процессорного вентилятора
Для подключения процессорного кулера имеется пара разъемов с регулировкой по ШИМ/напряжению.
Разъемы для необслуживаемой СЖО
Разъем для подключения необслуживаемых систем водяного охлаждения с регулировкой по ШИМ/напряжению.
4-контактные разъемы
Материнская плата умеет автоматически определять тип регулировки подключенного вентилятора (ШИМ или изменение напряжения питания).
Современные интерфейсы
Материнская плата ROG Strix X670E-F Gaming WiFi наделена высокоскоростными сетевыми и периферийными интерфейсами, а ее встроенная аудиосистема позволит с головой погрузиться в виртуальные игровые миры.
WIFI 6E
В материнскую плату встроен беспроводной контроллер новейшего стандарта Wi-Fi 6E, использующий частотный диапазон 6 ГГц, отличается от своих предшественников повышенной скоростью и эффективной работой при загруженном эфире.
Доступность и функциональность Wi-Fi 6E зависят от государственного регулирования и наличия Wi-Fi-устройств, работающих в диапазоне 5 ГГц. Подробнее об экосистеме устройств ASUS с Wi-Fi 6E.
2.5G Ethernet от Intel
Встроенный контроллер Intel стандарта 2.5G Ethernet позволяет увеличить скорость проводного сетевого соединения по сравнению с обычной инфраструктурой. Онлайн-игры без лагов, трансляция видеороликов без пауз, передача файлов без длительного ожидания - все это ждет вас при переходе на новый стандарт Ethernet.
Аудиосистема SupremeFX
Аудиосистема ROG SupremeFX - это уникальное сочетание программных и аппаратных компонентов, призванных поднять качество звучания на новый уровень. На материнской плате ROG Strix X670E-F Gaming WiFi она включает в себя аудиокодек ALC4080, который поддерживает воспроизведение звука с частотой дискретизации до 384 кГц Фронтальный выход для наушников обслуживает интегрированный усилитель Savitech.
Играйте стильно
Плата ROG Strix X670E-F оформлена в черном цвете, который подойдет большинству компьютерных конфигураций, и дополнительно наделена гибко настраиваемой подсветкой. Кроме того, она является частью экосистемы ROG – устройств, в конструкции и дизайне которых проявляется подлинно геймерский дух.
Серия ROG Strix
Материнская плата ROG Strix X670E-F отличается неброским дизайном, который будет гармонично сочетаться с большинством других компонентов. Черная печатная плата с соответствующими металлическими радиаторами служит фоном для цветового всплеска в виде красочной подсветки на кожухе интерфейсной панели.
Подсветка
Для создания цельного образа всей игровой системы цвет и визуальные эффекты встроенной светодиодной подсветки Aura можно синхронизировать с другими Aura-совместимыми устройствами, например видеокартой, монитором, клавиатурой и мышью серии ROG.
Совместимость
ROG Strix X670E-F имеет те же крепежные отверстия, что и платформа AM4, и поэтому является обратно совместимой со многими существующими кулерами, включая системы водяного охлаждения, выпущенные под брендами ASUS и ROG.
Бренд ROG Strix охватывает компьютерные устройства самых разных категорий, от корпусов и кулеров до мышек и клавиатур. Они обладают дополняющим друг друга дизайном и безупречной совместимостью, обеспечивая большой выбор при расширении и обновлении конфигурации компьютера.
ПО
AI COOLING II
Отслеживая температуру центрального процессора, интеллектуальный алгоритм задает такую скорость вращения вентиляторов, при которой компьютер будет иметь достаточное охлаждение при минимальном уровне шума. Чтобы найти баланс между мощностью охлаждения и акустическим комфортом, достаточно сделать один щелчок мышкой.
Двухстороннее шумоподавление
Технология шумоподавления, основанная на системе глубокого обучения с миллионами образцов различных типов шумов, отфильтровывает посторонние звуки, чтобы повысить качество голосового общения через интернет. Она работает как для входящего, так и для исходящего (записываемого на микрофон) аудиопотока.
Интеллектуальное сетевое подключение
Используя алгоритмы машинного обучения, трафик-менеджер GameFirst VI автоматически распределяет доступную пропускную способность интернет-канала между запущенными приложениями в зависимости от сценария использования компьютера.
UEFI
ROG-версия интерфейса UEFI BIOS содержит все необходимое для полноценной настройки компьютера. Ее удобство оценят как новички, так и опытные оверклокеры.
«Продвинутый» режим BIOS служит для глубокой настройки материнской платы. Встроенная поисковая функция поможет быстро найти нужные параметры в многочисленных разделах удобного пользовательского интерфейса.
В упрощенном режиме UEFI BIOS все основные параметры системы выводятся на одной странице. Он идеально подходит для быстрой первоначальной настройки компьютера.
AI SUITE 3
Практически все функции материнской платы доступны через панель управления AI Suite 3. С ее помощью можно легко настроить различные параметры компьютера, чтобы добиться идеального баланса между скоростью, энергопотреблением, эффективностью охлаждения и уровнем шума.
Встроенный микроконтроллер TPU служит для управления напряжениями, мониторинга системных параметров и изменения настроек при разгоне компьютера.
Данная материнская плата предоставляет пользователю возможность гибкой настройки параметров стабилизатора напряжения Digi+.
Новейшие процессоры поддерживают раздельное изменение параметров работы каждого вычислительного ядра. Для использования этой функции с целью предоставления большего приоритета определенным приложениям служит эксклюзивная утилита Turbo Core.
SONIC STUDIO III
Новейшая версия программного обеспечения Sonic Studio умеет воспроизводить виртуальный пространственный звук при использовании гарнитур, а имеющиеся в нем эквалайзер и предустановленные профили с настройками дают возможность гибко изменять параметры звучания по своему вкусу.
Благодаря функции Sonic Studio Link звуковые эффекты приложения Sonic Studio могут быть активированы для любых устройств воспроизведения одним нажатием на кнопку.
Комбинируйте аудиопотоки от разных приложений со звуком с микрофона и транслируйте получившийся микс.
Задавайте особые настройки аудиосистемы для конкретных приложений, чтобы те звучали именно так, как вам хочется.
DTS SOUND UNBOUND
Прилагаемое к материнской плате программное обеспечение DTS Sound Unbound создает невероятно завораживающий звук в играх и других развлекательных приложениях, обеспечивая потрясающий эффект присутствия. Используя технологию пространственного звучания Windows Sonic, оно помещает слушателя в самый центр аудиопространства, откуда можно легко определять местоположение источника каждого звука в виртуальном мире, будь то выстрелы, шаги или природные шумы.
Технология DTS Sound Unbound требует поддержки со стороны игры.
AIDA64
Материнская плата ROG Strix X670E-F поставляется с 60-дневной подпиской на приложение AIDA64 Extreme, которое предоставляет детальную информацию об установленных аппаратных и программных компонентах, содержит встроенные тесты производительности для всего компьютера и отдельных его узлов, а также предлагает функции мониторинга и диагностики неполадок Информация о напряжении питания, скорости вентиляторов и температуре компонентов, считываемая в режиме реального времени с различных датчиков, может отображаться в самом приложении или на специальном дисплее, например на встроенном ЖК-экране необслуживаемой системы водяного охлаждения серии ROG.
Поддерживаются системы жидкостного охлаждения ROG Ryujin II и новее
Armoury Crate
Приложение Armoury Crate - это единый центр управления игровыми продуктами ASUS. В его интуитивно понятном интерфейсе представлены различные настройки, связанные с компьютерной системой. Именно здесь можно синхронизировать визуальные эффекты подсветки Aura между различными компонентами (технология Aura Sync) или отрегулировать скорость вращения вентиляторов (утилита Fan Xpert 4).
Также в приложении имеются разделы для просмотра новостей от ASUS, регистрации купленных устройств и скачивания полезных материалов (руководства пользователя, драйверы, приложения).
Полная функциональность технологии Aura Sync доступна только в приложении Armoury Crate для Windows 10. Для операционной системы Windows 8 и более ранних на странице продукта предлагается отдельное бесплатное приложение Aura Sync. Для операционной системы Windows 8 и более ранних на странице продукта предлагается отдельное бесплатное приложение Aura Sync.
