Адаптеры PowerLine TP-Link TL-PA7017P KIT — обзор

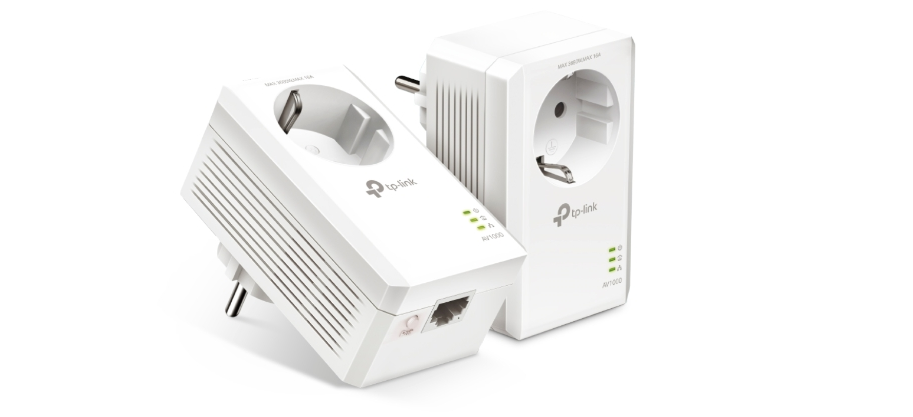

У нас сегодня стартовый комплект Powerline Gigabit Passthrough AV1000. В комплекте два адаптера PowerLine TP-Link TL-PA7017P.

• Стандарт HomePlug AV2 — высокая скорость передачи данных до 1000 Мбит/с для поддержки всех ваших онлайн-потребностей
• Gigabit-порт — обеспечивает безопасное проводное соединение для настольных ПК, смарт-телевизоров или игровых консолей
• Технология Plug and Play — позволяет настроить вашу сеть Powerline за несколько минут, чтобы вы могли сразу наслаждаться быстрым и бесперебойным проводным соединением
• Встроенная розетка — гарантирует, что розетка не будет занята только адаптером
• Запатентованный режим энергосбережения — автоматически снижает энергопотребление до 85%

Оснащенный передовой технологией HomePlug AV2, стартовый комплект TL-PA7017P KIT обеспечивает пользователей высокой скоростью передачи данных до 1000 Мбит/с, что делает его идеальным решением для требовательных к пропускной способности приложений, таких как:

• одновременная трансляция нескольких видео в формате HD/3D/4K;
• онлайн-игры;
• передача крупных файлов.

TL-PA7017P KIT позволяет подключить к интернету требовательное к скорости устройство на высокой скорости, обеспечивая плавную трансляцию видео в формате Ultra HD. Это делает его идеальным компаньоном для домашних развлечений.

Комплект TL-PA7017P KIT оснащен встроенной розеткой! Теперь адаптер можно использовать как обычную электрическую розетку — просто подключите к нему ваш смарт-телевизор или игровую консоль. Ни одна розетка не будет пропадать зря.

Встроенный фильтр помех помогает предотвратить влияние электрических шумов на работу Powerline-сети.

Благодаря практичному дизайну и продвинутому режиму энергосбережения, комплект TL-PA7017P KIT автоматически переключается из режима "Работа" в "Энергосбережение", сокращая потребление энергии до 85%.

Расстояние передачи 300 метров. Более чем неплохо, с учётом того, что обычная витая пара передаёт сигнал на 100 метров.

Ограничения

Максимальная скорость беспроводного сигнала является физической скоростью, полученной из спецификаций стандарта IEEE 802.11. Фактическая пропускная способность беспроводной сети и зона покрытия не гарантируются и могут изменяться в зависимости от:

1. факторов окружающей среды, включая строительные материалы, физические объекты и препятствия;
2. состояния сети, включая локальные помехи, объем и плотность трафика, расположение устройств, сложность сети и сетевую служебную нагрузку;
3. ограничений клиентского устройства, включая заявленную производительность, местоположение, качество соединения и его состояние.

Максимальная скорость Powerline-сигнала является физической скоростью, полученной из спецификаций G.hn. Фактическая пропускная способность и дальность работы Powerline-сети не гарантируются и могут изменяться в зависимости от состояния сети и факторов окружающей среды, включая электрические помехи, объем сетевого трафика и служебную нагрузку, наличие прерывателя цепи дугового замыкания (AFCI), а также нахождение адаптеров в разных электрических цепях.

Из-за встроенного фильтра помех подключать один адаптер в другой — не целесообразно. Как показывает практика, близкое расположение двух адаптеров друг к другу тоже негативно влияет на качество связи.

Функция энергосбережения вступает в силу, когда ваши устройства отключены или выключены. Фактический показатель экономии энергии может варьироваться в зависимости от условий сети и окружающей обстановки.

Совместимость: Со всеми Powerline-адаптерами стандарта HomePlug AV и AV2.

Использование одновременно адаптеров из разных комплектов HomePlug AV и HomePlug AV2 возможно, но иногда наблюдается не очень качественная связь.

Данный продукт может быть несовместим с маршрутизаторами или шлюзами, прошивка которых была изменена, основана на открытом исходном коде, либо является нестандартной или устаревшей.

И это тоже заметно. С некоторыми роутерами адаптеры работают с потерей пакетов. Это было не очень приятное открытие.

Важно: Фактическая скорость сети может быть ограничена скоростью портов Ethernet WAN или LAN продукта, скоростью, поддерживаемой сетевым кабелем, факторами со стороны интернет-провайдера и другими условиями окружающей среды.

На пути сигнала нежелательно нахождение сетевых фильтров и ИБП, скорость урежется в пять раз.

Принцип работы Powerline

Принцип работы адаптеров Powerline — электрическая сеть квартиры или загородного дома используется для передачи данных локальной сети/сетей.

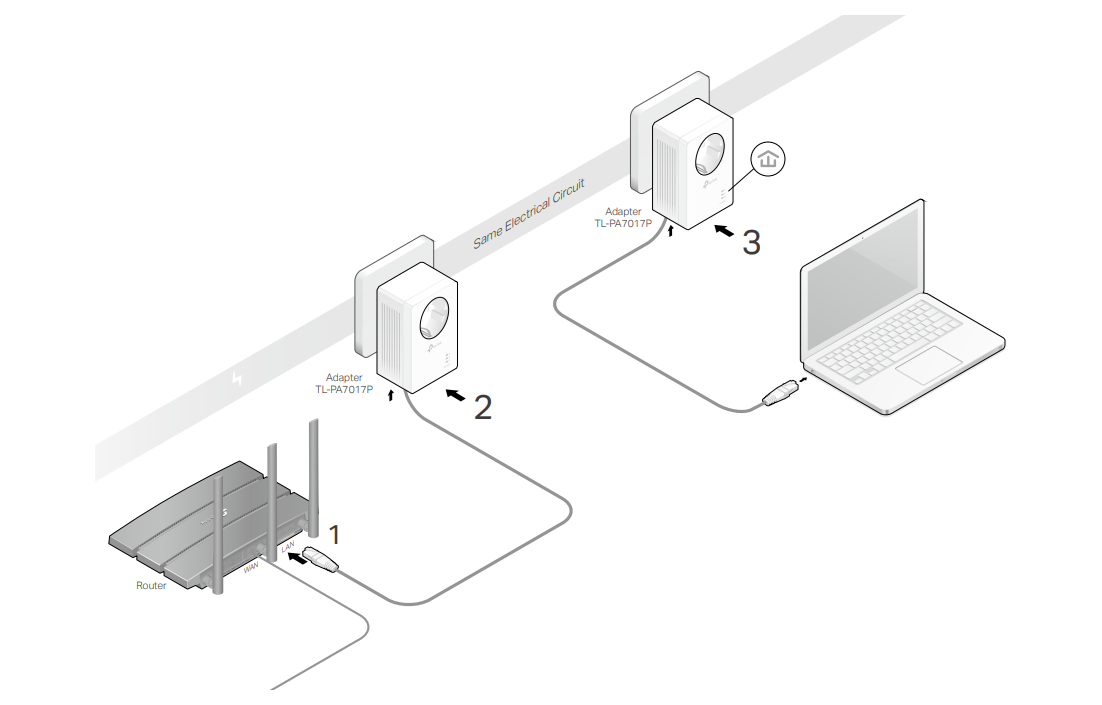

Подключите один Powerline-адаптер к роутеру. Второй адаптер воткните в розетку в другой комнате и соедините его с вашим устройством с помощью Ethernet-кабеля — и готово! Это самый простой вариант.

Характеристики

Hardware

• Стандарты и протоколы: HomePlug AV2, HomePlug AV, IEEE 1901, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
• Тип вилки: EU (европейский)
• Интерфейс: Gigabit Ethernet-порт (1 x 10/100/1000 Мбит/с)
• Кнопка: Кнопка Pair/Reset (Сопряжение/Сброс)
• Потребляемая мощность (макс.): 2.7 Вт (220 В / 50 Гц)
• Типичное энергопотребление: 2.3 Вт (220 В / 50 Гц)
• Потребление в режиме ожидания: 0.5 Вт (220 В / 50 Гц)
• Индикаторы (LED): PWR (питание), PLC (Powerline), ETH (Ethernet)
• Габариты (Ш x Г x В): 58 x 42 x 95 мм
• Дальность действия: До 300 метров по электрической цепи

Software

• Технология модуляции: OFDM (PLC)
• Шифрование: Безопасность Powerline — 128-битное AES

Прочее

• Сертификация: CE, RoHS
• Комплектация:
  • 2 адаптера Powerline Ethernet
  • 2 Ethernet-кабеля
• Руководство по быстрой установке
• Системные требования: Windows 2000/XP/2003/Vista/7/8/8.1/10, macOS, Linux
• Условия эксплуатации:
  • Рабочая температура: 0°C ~ 40°C (32°F ~ 104°F)
  • Температура хранения: -40°C ~ 70°C (-40°F ~ 158°F)
  • Рабочая влажность: 10% ~ 90% (без конденсации)
  • Влажность хранения: 5% ~ 90% (без конденсации)

Выбор модели

Раньше я уже использовал адаптеры PowerLine:

Обзор на комплект адаптеров TP-LINK TL-PA4020P KIT Powerline/600 Mbps AV600

Работа этих малышей меня вполне устраивала, однако, в продаже их я уже не нашел, пришлось для расширения сети взять более новую модель TP-Link TL-PA7017P KIT.

Упаковка и комплектация

Приобретён был один комплект.

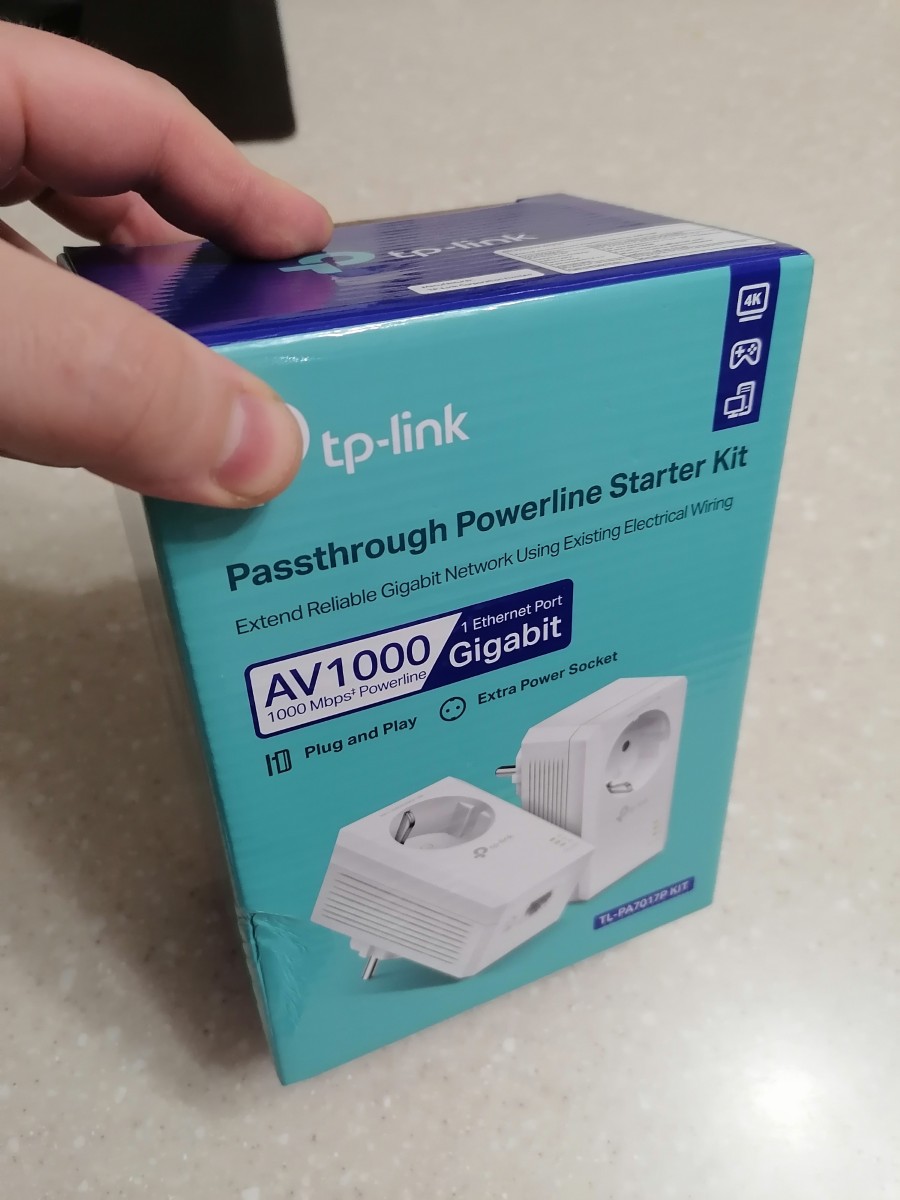

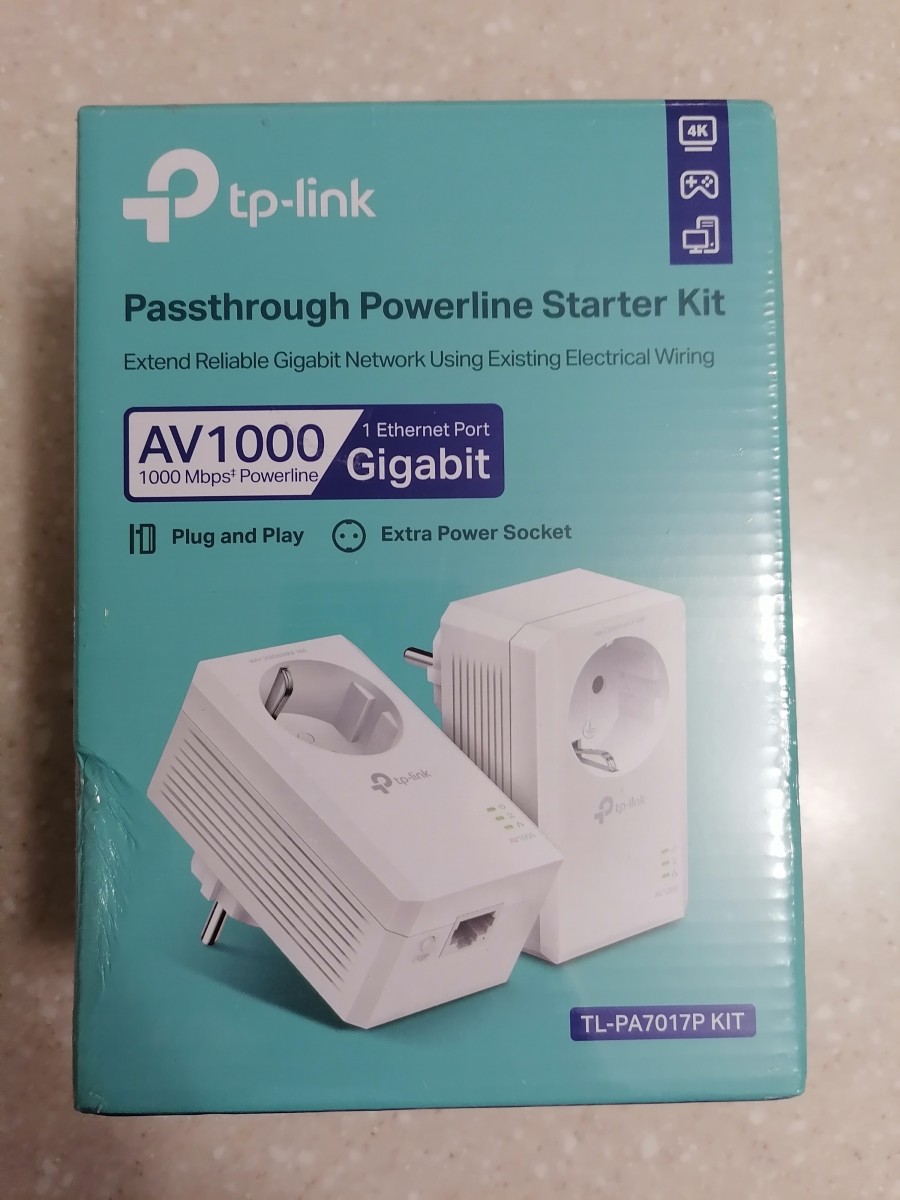

Спереди можно увидеть изображение адаптеров и модель. Нам также сообщают, видео можно смотреть в 4K, скорость 1000 Мбит/с. Включил два адаптера и можно работать. Наличие электрической розетки.

На боковой части приведена схема подключения двух устройств. Кнопка управления безопасностью — вот тут скрывается возможность организации нескольких сетей. Один гигабитный порт на адаптер.

Режимы работы кнопки Pair.

• Однократное нажатие в течение 1 секунды установка связи с новым адаптером. Диод должен замигать. У вас есть две минуты, чтобы добежать до второго адаптера и нажать кнопку тоже в течение 1 секунды, пока не замигает. Можно сделать проще, воткнуть адаптеры друг в друга ёлочкой, иначе до кнопки не достать, настроить соединение, а уже потом разносить адаптеры по разным комнатам.
• Нажатие более 6 секунд — перезагрузка адаптера.
• Нажатие на 15 секунд пока не погаснут все индикаторы — сброс адаптера.

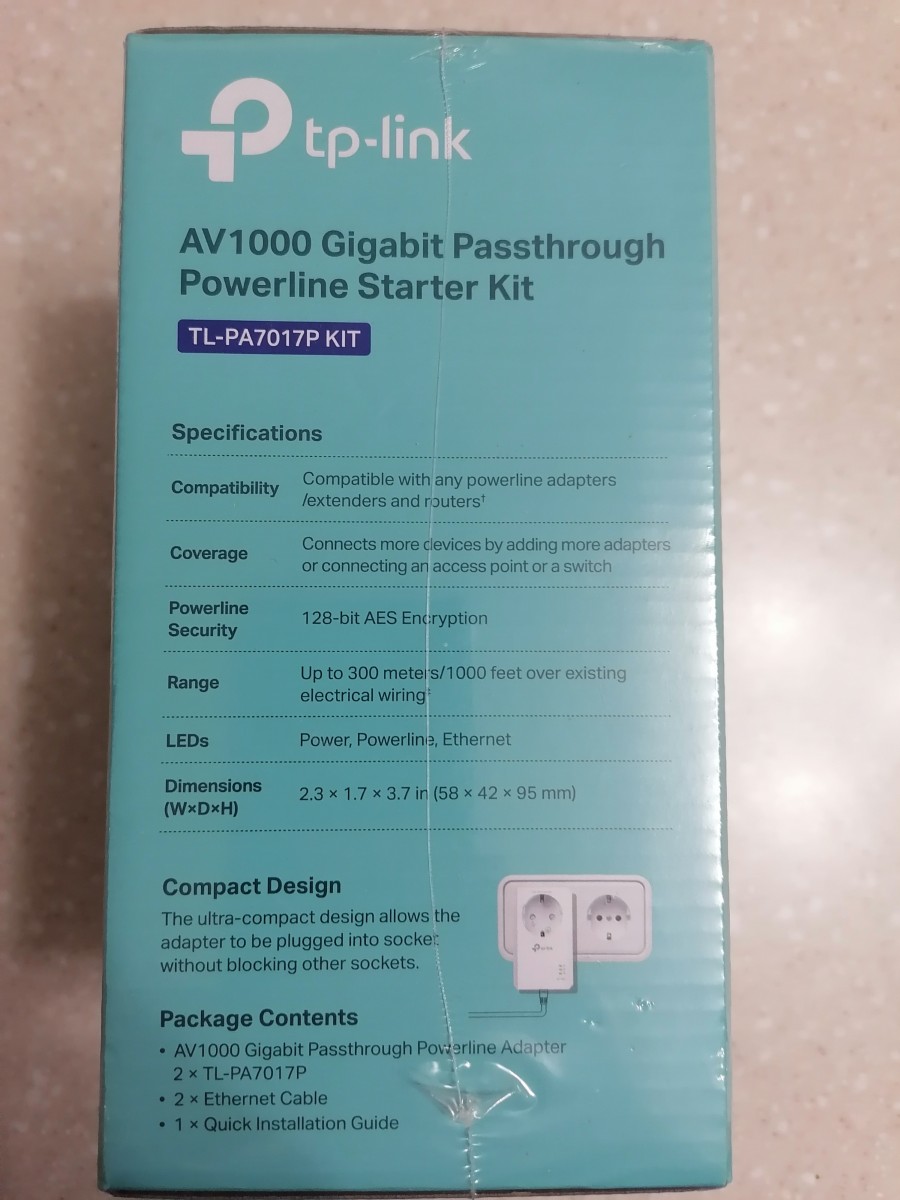

На второй боковой части приведена спецификация:

• Совместимость с другими адаптерами
• Возможность добавления в сеть нескольких адаптеров
• Протокол шифрования: 128-bit AES
• Расстояние: 300 метров
• Светодиоды: питание, связь, сеть
• Размеры: 95 х 58 х 42 мм

Шифрование обеспечивает безопасность сетей, ограничивает их друг от друга, да и от соседей, мало ли кто купил такой же комплект.

И комплектация:

• Два адаптера TL-PA7017P
• Два патч-корда, гигабитных
• Инструкция

Сзади нарисована более наглядная схема с вариантом подключения двух устройств в загородном доме. Указан тип интерфейса - Ethernet. Говорится о том, что устройство поддерживает режим энергосбережения. Действительно, если линка нет, то устройство переходит в режим энергосбережения. Говорят, что потребление электричества снижается на 85%. Энергопотребление адаптера в режиме работы составляет 2.7 Вт, в режиме ожидания 0.5 Вт.

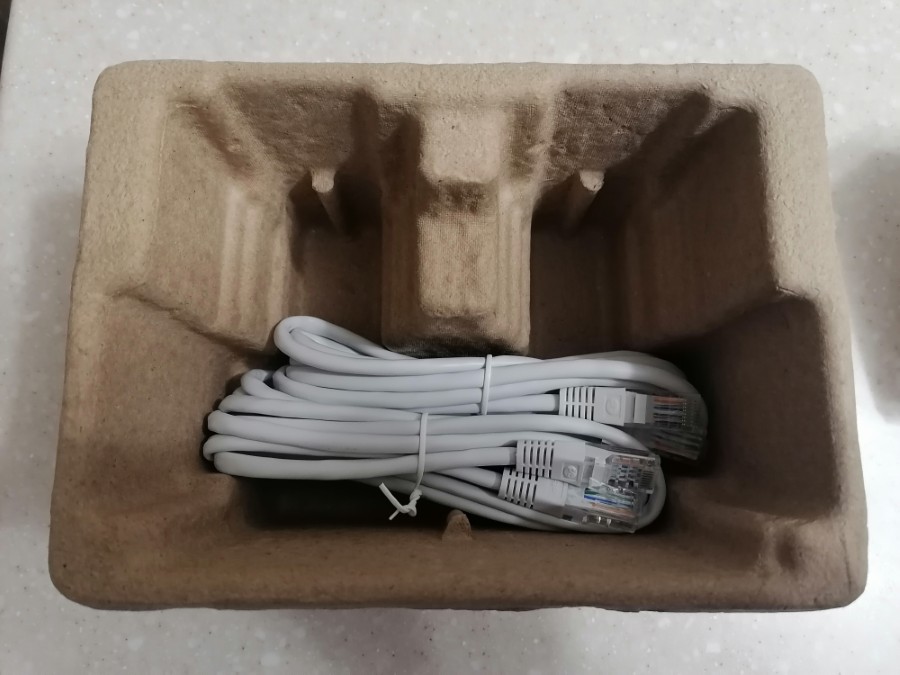

Внутри каждой коробки лежит:

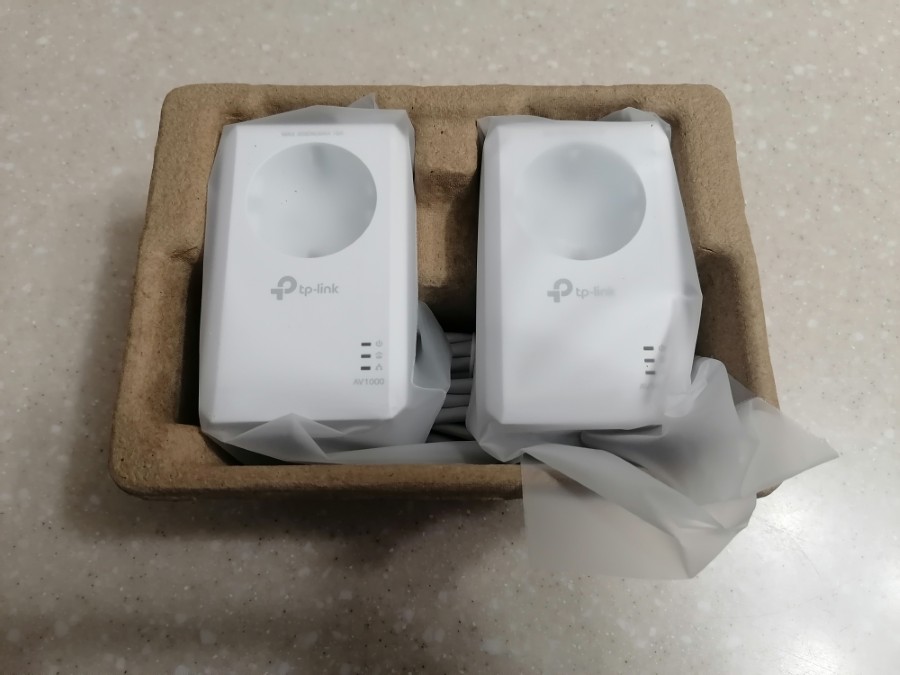

• Два адаптера в пакетиках
• Два двухметровых патчкорда
• Бумажки с инструкциями

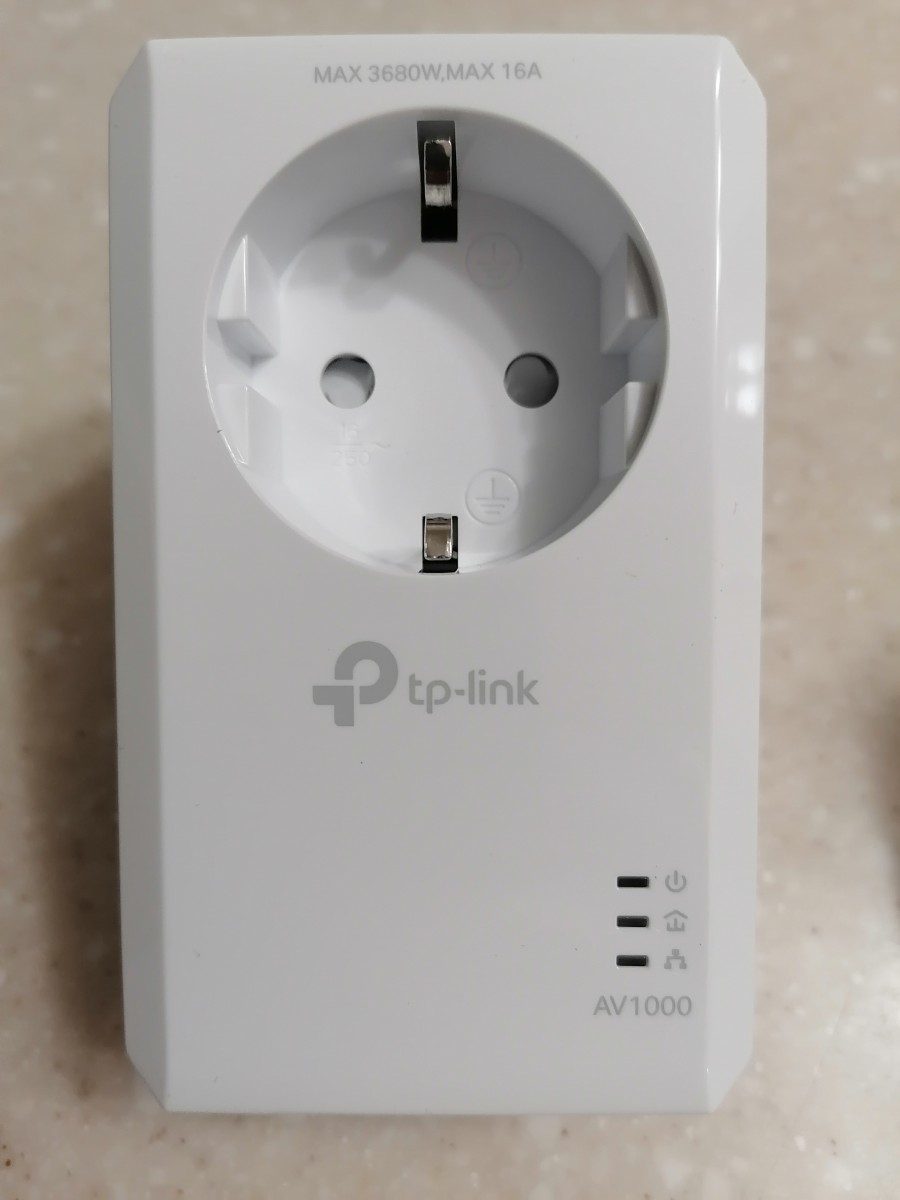

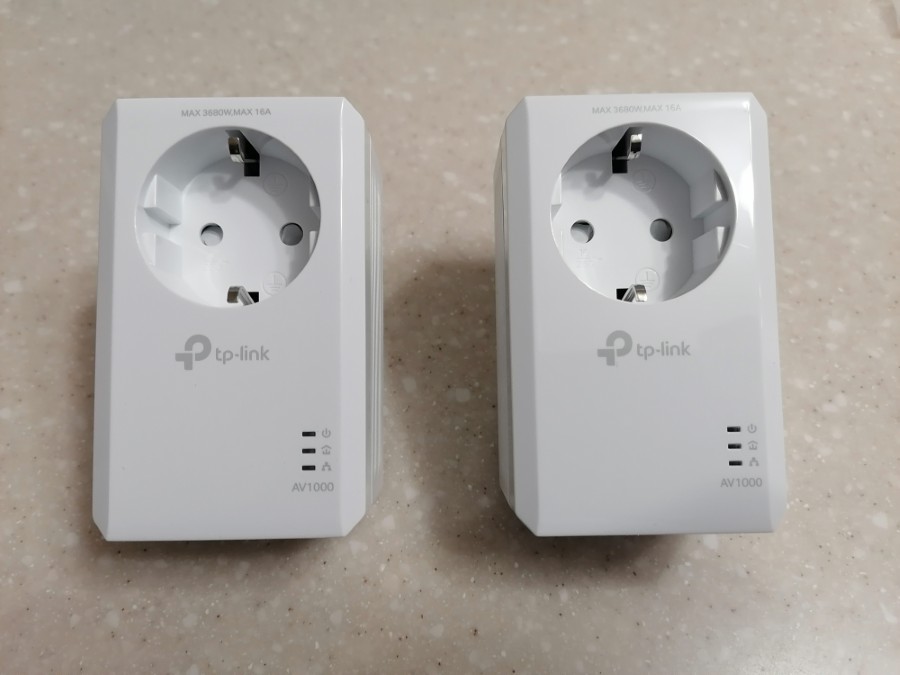

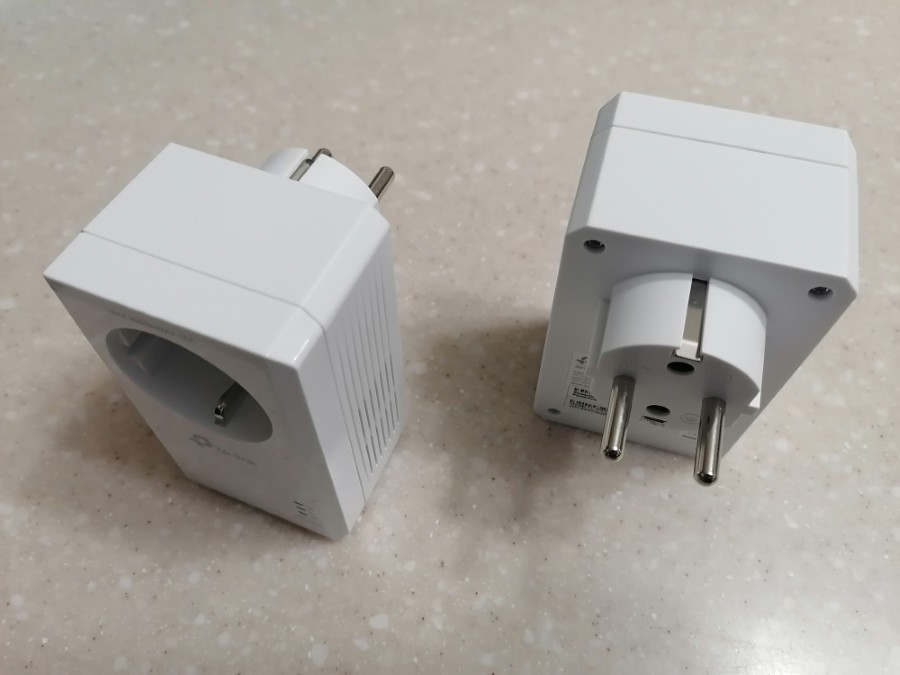

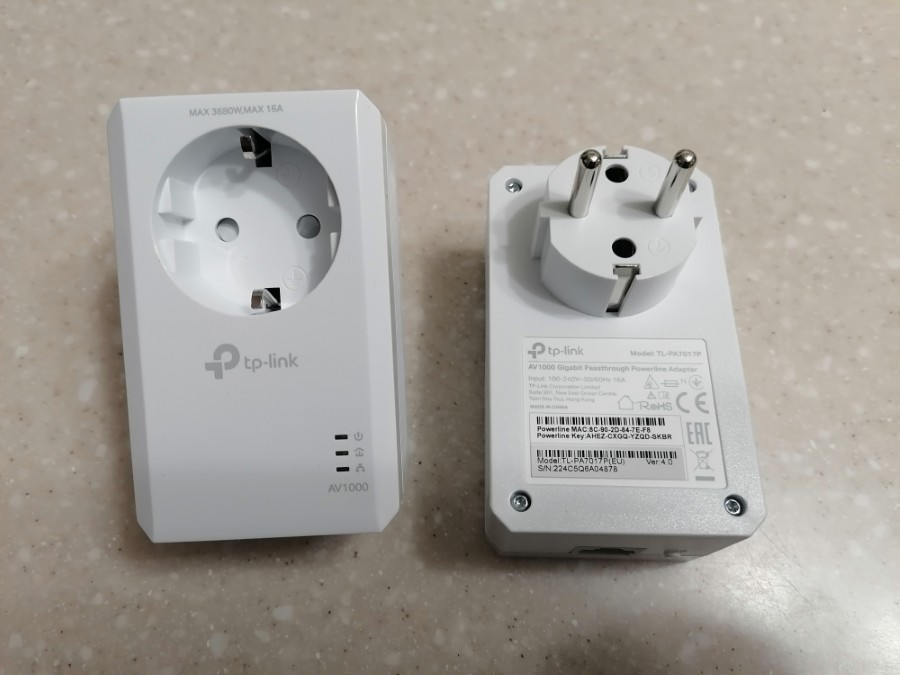

Внешний вид адаптера — выглядит стильно. Все углы скошены под 45°. Спереди есть розетка. В розетку нормально втыкаются разные вилки, и прямые, и угловые.

Световые индикаторы сверху вниз — PWR Питание, PLC Powerline и ETH Ethernet.

Розетка на 16 А. Есть разъёмы для заземления. А почему бы и нет, если по ним тоже можно сигнал пустить.

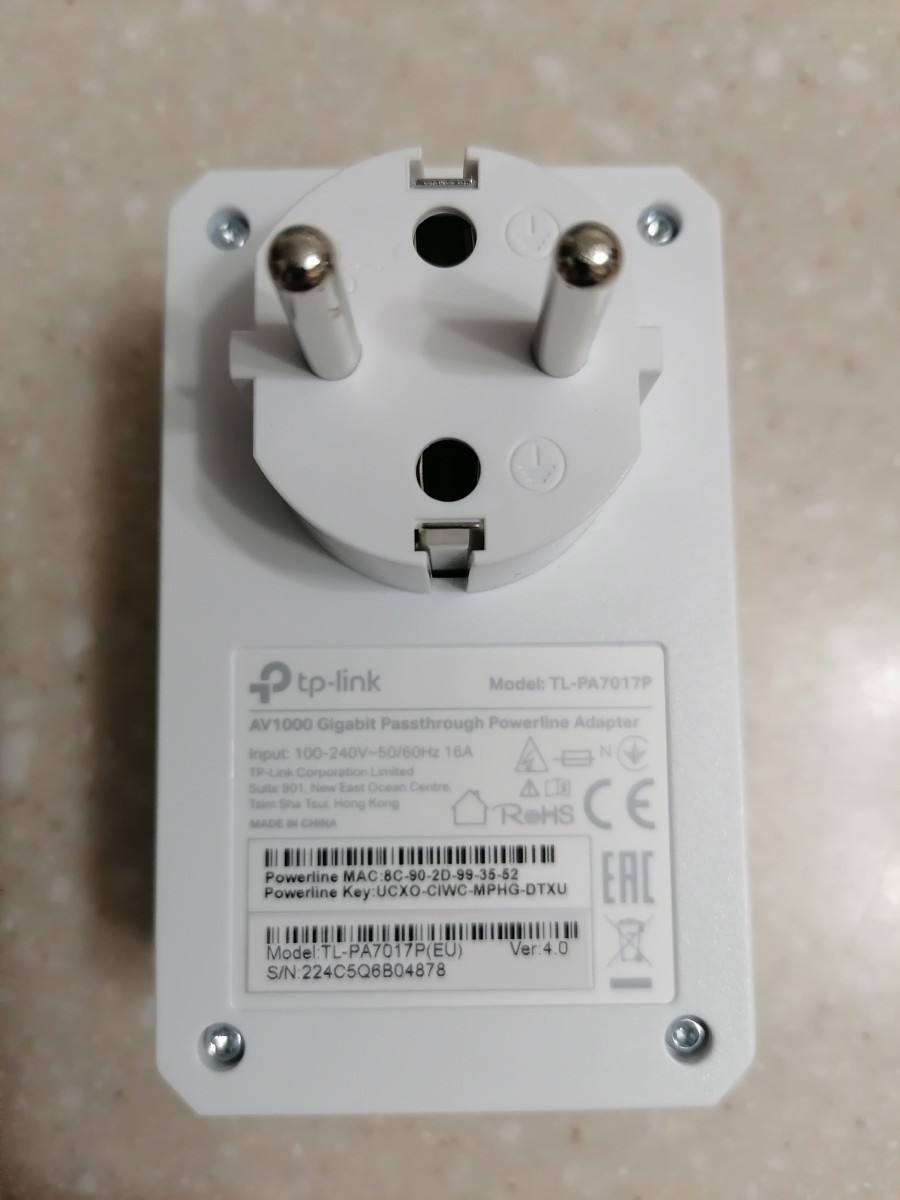

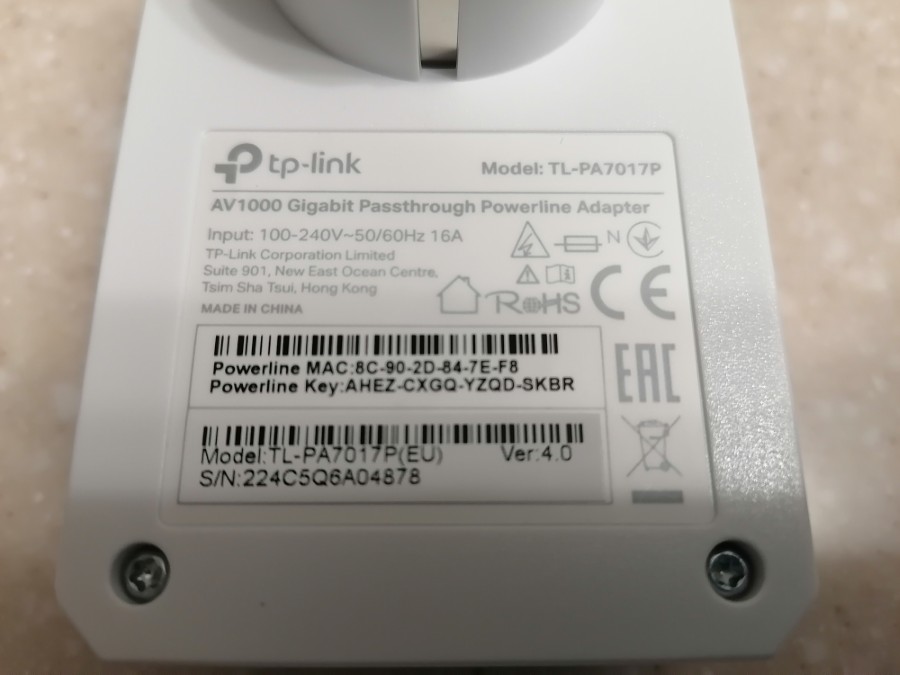

На наклейке указана модель, полная. Версия, что немаловажно, от неё зависит выбор прошивки. Серийный номер, MAC адрес и Powerline Key.

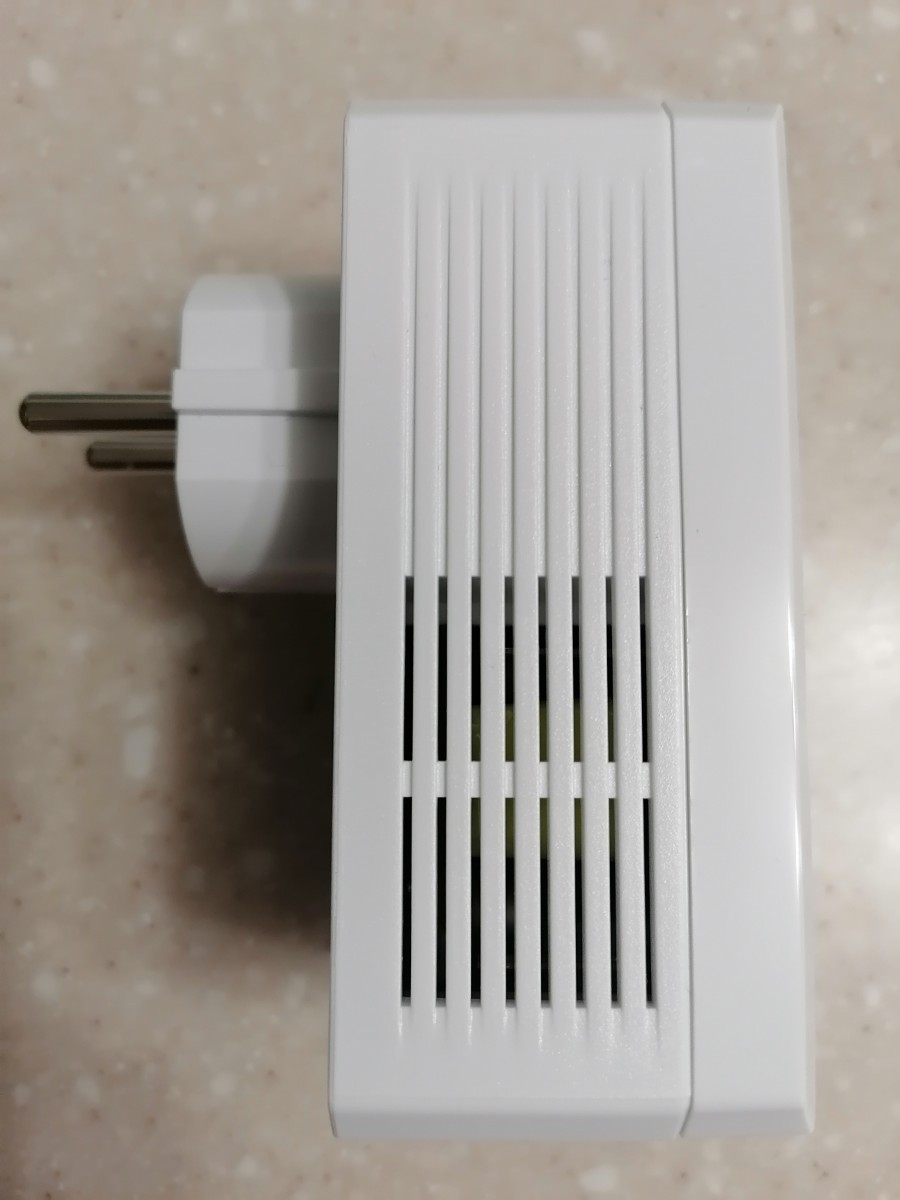

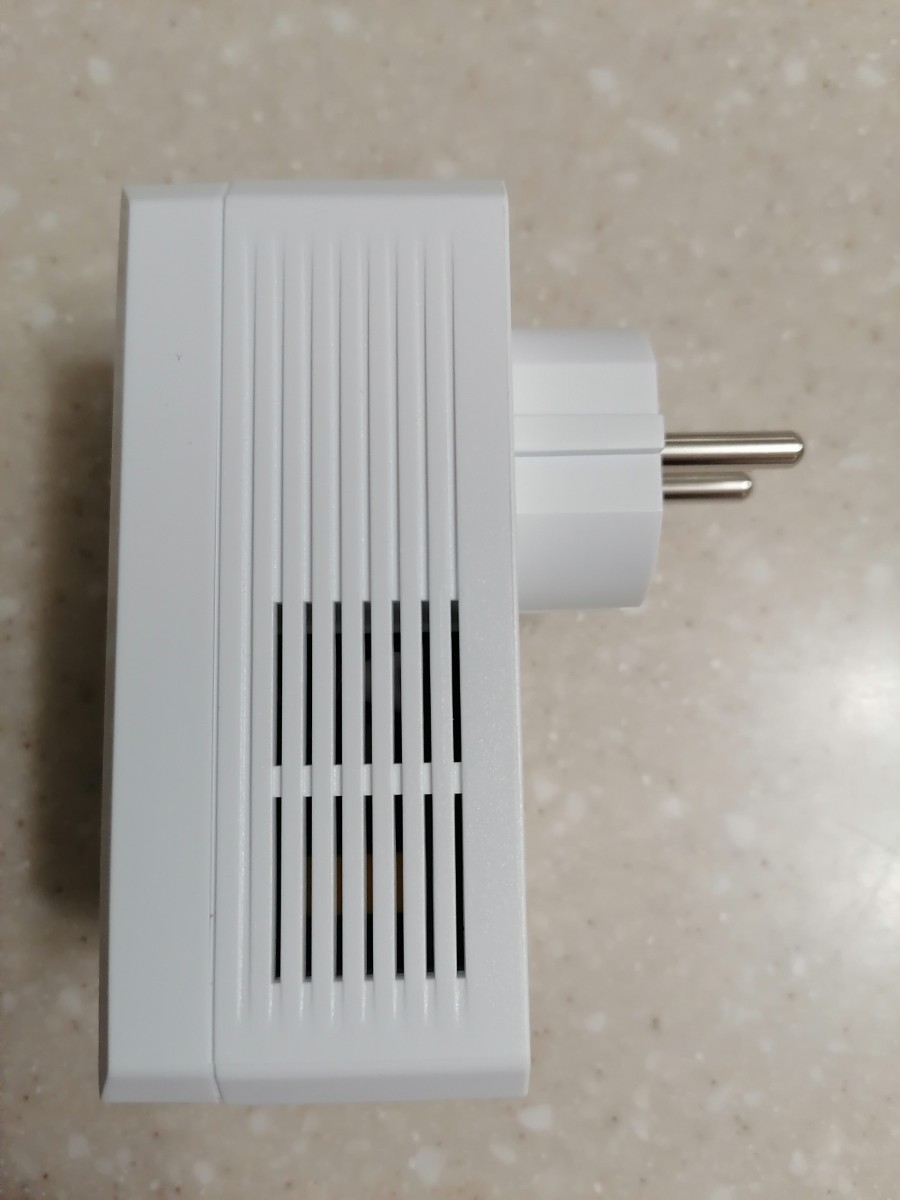

По бокам технологические прорези для охлаждения.

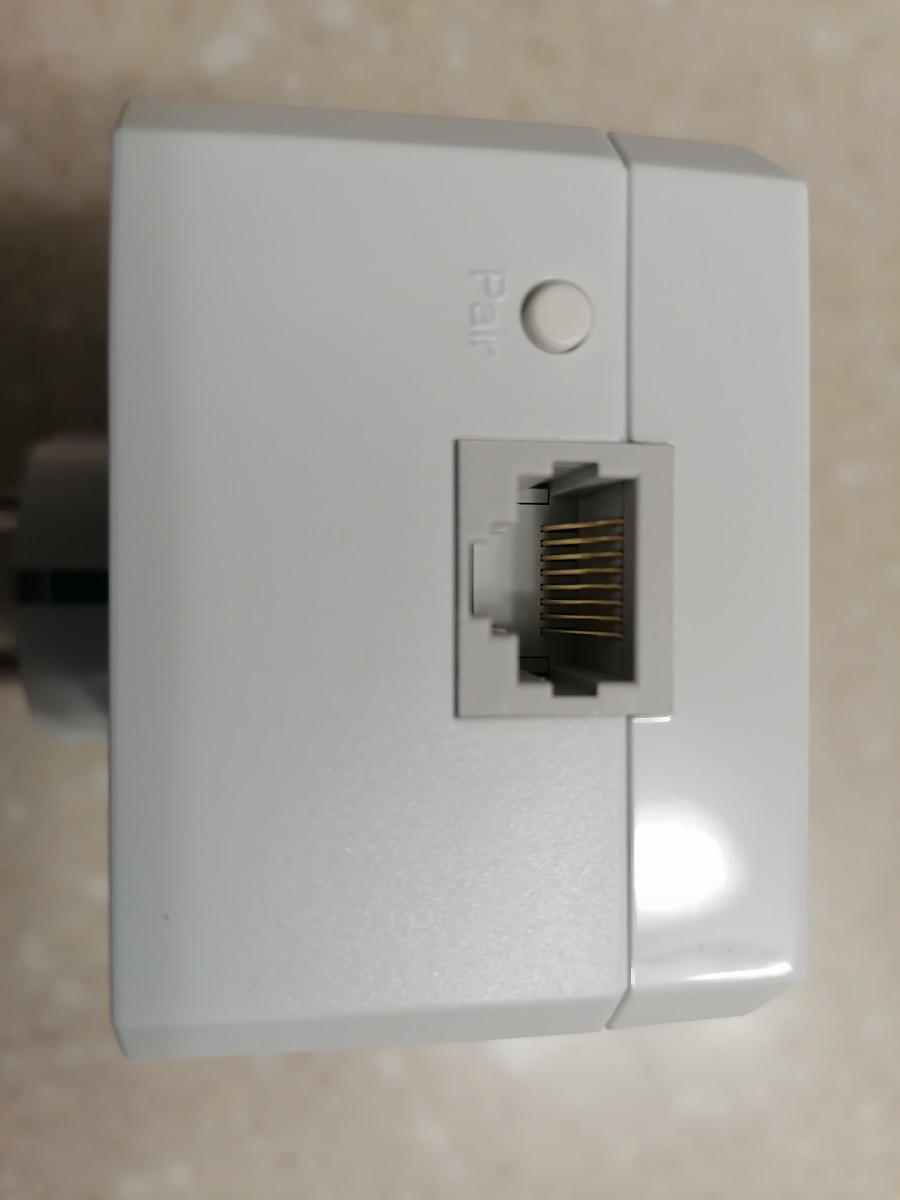

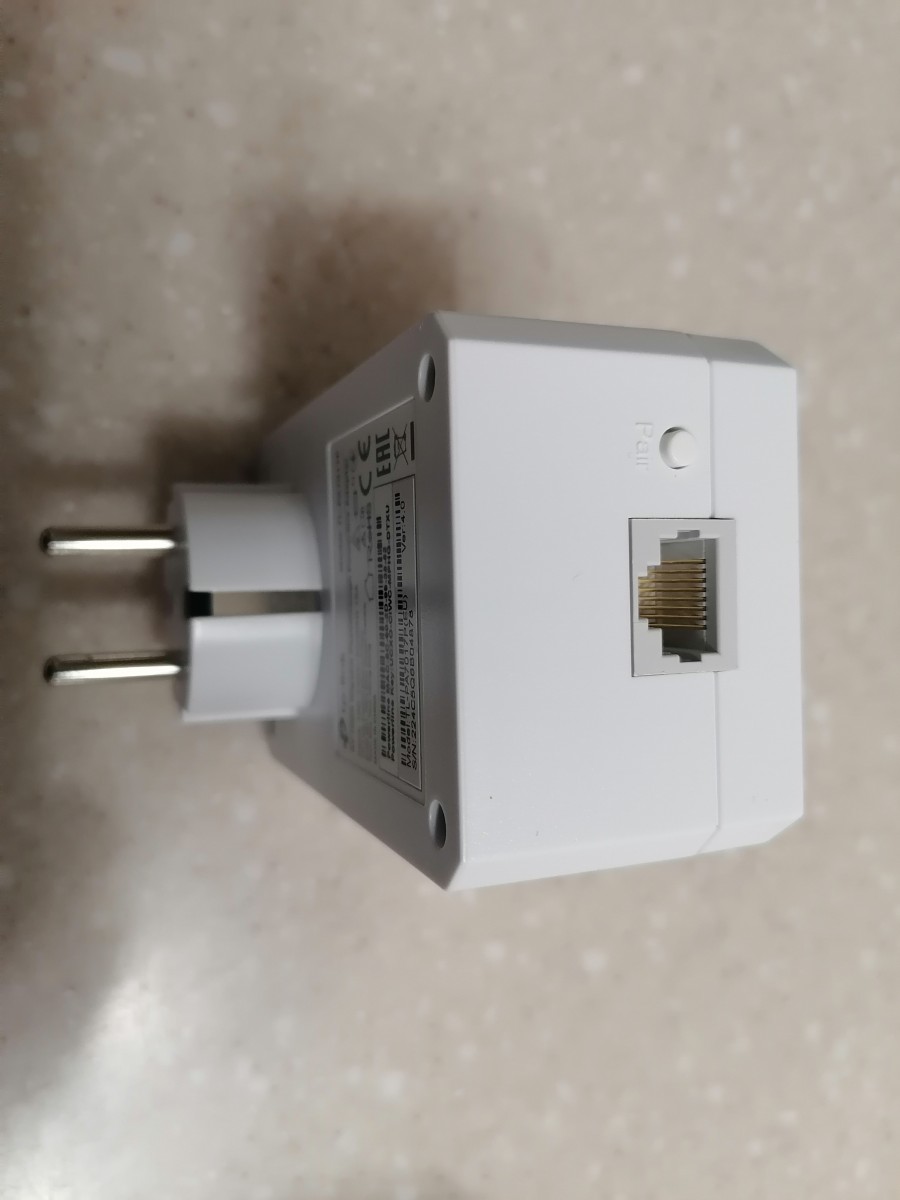

Кнопка Pair одна. На торце один Ethernet порт.

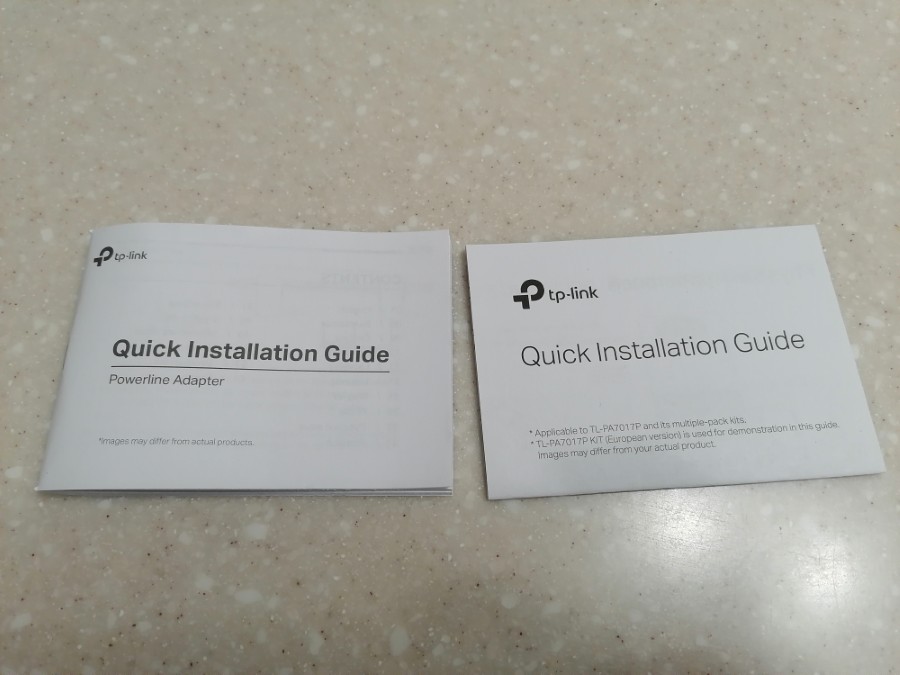

Внутри много бумажек. FAQ, инструкция по установке, информация на русском. Модельный ряд можно и на сайте посмотреть, информация по утилизации и контактам тоже малополезна.

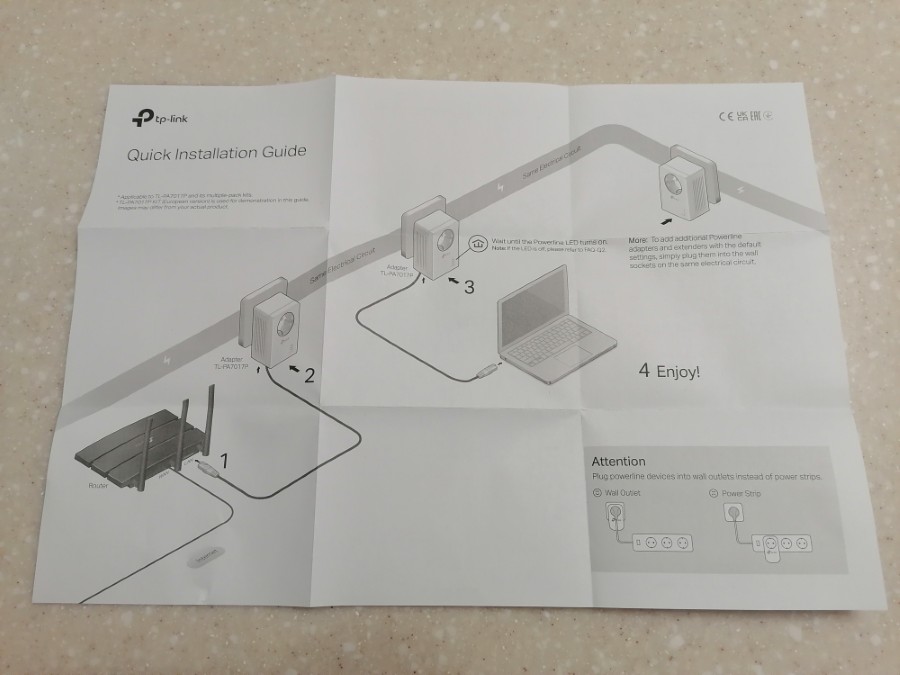

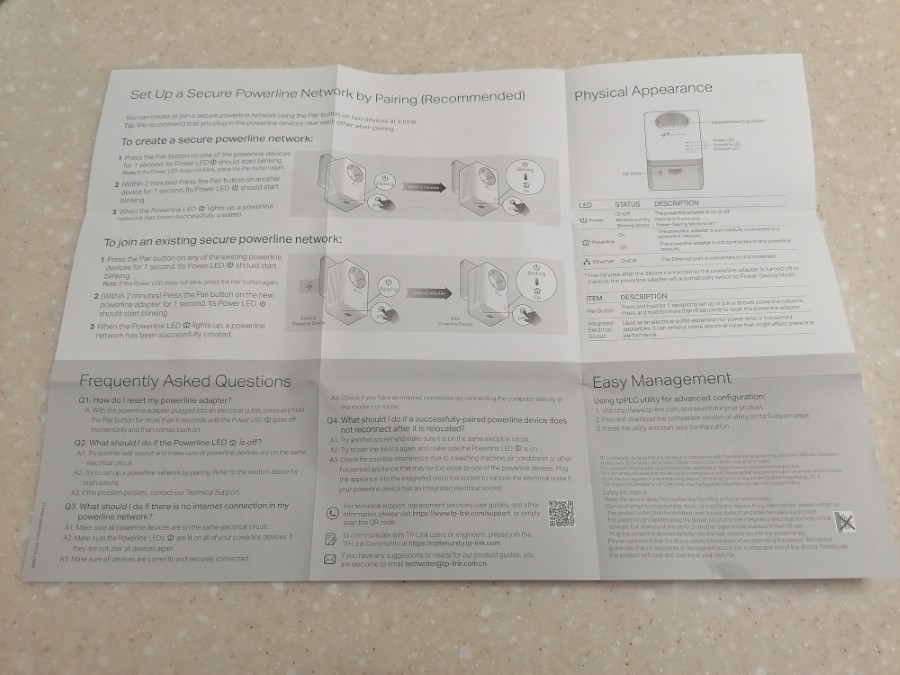

FAQ разворачивается в большую схему. С одной стороны показана возможность подключения более чем двух устройств. Не включайте устройства в сетевые фильтры.

Документацию прикладываю:

Начинаем настройку. У меня простая задача, добавить адаптер к имеющейся сети TP-LINK TL-PA4020P AV600.

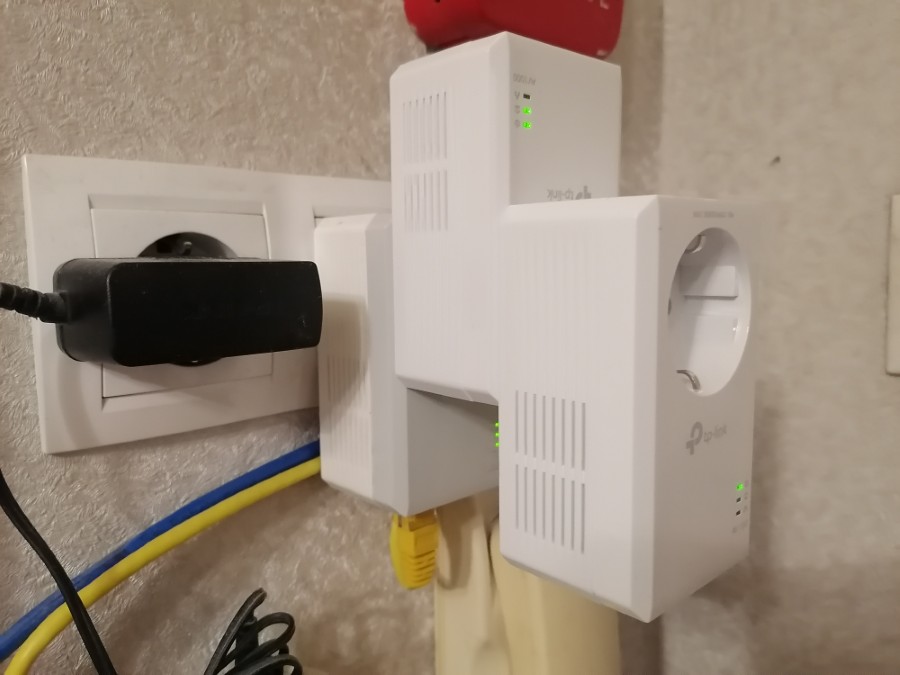

Объединим новые адаптеры с уже имеющимся ёлочкой. Нулевой (старый), первый и второй (новые)

Подключаем первый адаптер

1. На нулевом адаптере однократно нажимаем кнопку Pair. Индикатор PWR Питание начинает мигать на нулевом адаптере.
2. В течение двух минут нажимаем кнопку Pair на первом адаптере в течение 1 секунды, пока индикатор PWR Питание на первом адаптере не начнёт мигать.
3. Индикаторы PWR Питание и PLC Powerline загораются на обоих адаптерах. Если не трогать 5 минут, то адаптеры перейдут в энергосберегающий режим и индикаторы погаснут.
4. Нулевой и первый адаптер присоединены в сеть

Подключаем второй адаптер

1. На первом адаптере нажимаем кнопку Pair в течение 1 секунды, пока индикатор PWR Питание на первом адаптере не начнёт мигать.
2. В течение двух минут нажимаем кнопку Pair на втором адаптере в течение 1 секунды, пока индикатор PWR Питание на втором адаптере не начнёт мигать.
3. Индикаторы PWR Питание и PLC Powerline загораются на обоих адаптерах. Если не трогать 5 минут, то адаптеры перейдут в энергосберегающий режим и индикаторы погаснут.
4. Первый и второй адаптер присоединены в сеть

Соединить нулевой и второй адаптер в сеть может не получиться при таком подключении из-за встроенных сетевых фильтров.

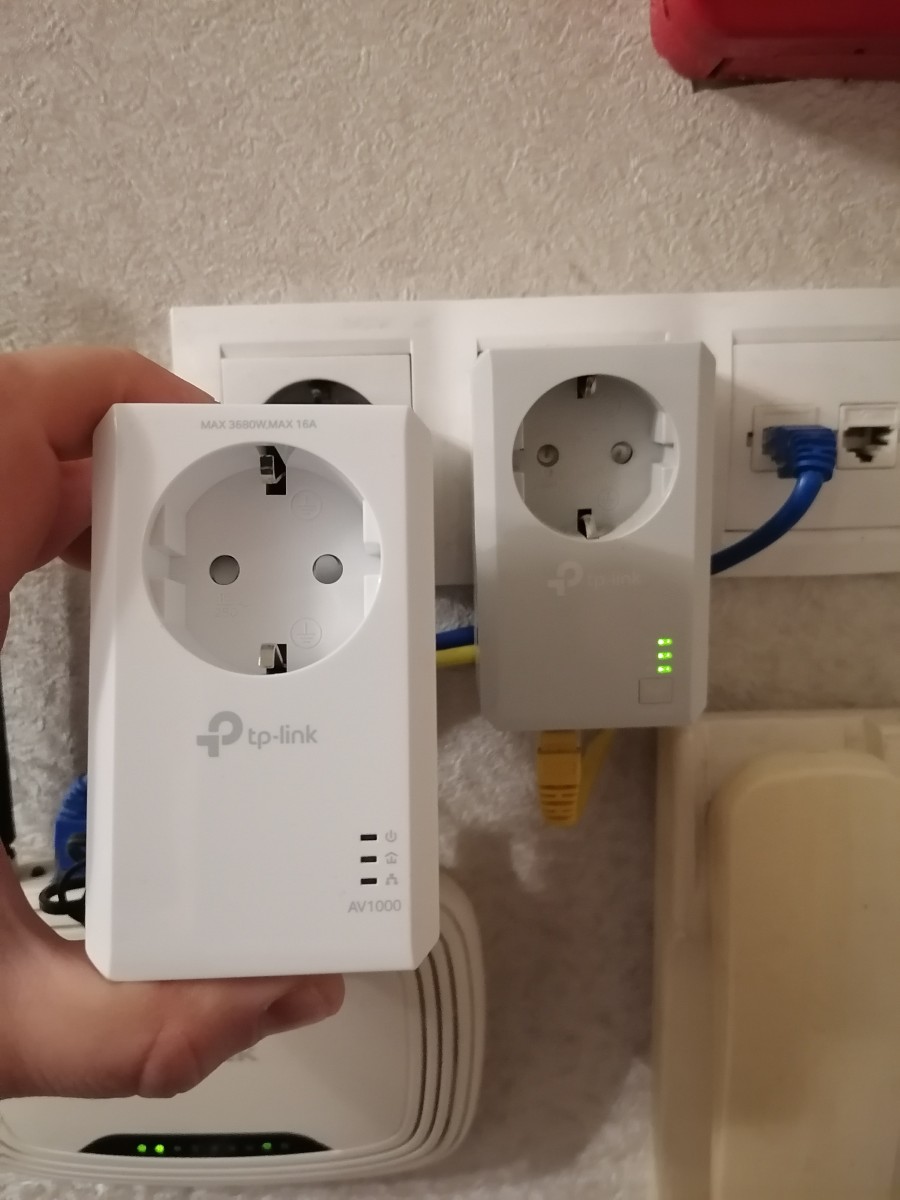

Разбираем конструкцию и втыкаем все адаптеры в нужные нам розетки. Один из адаптеров оставляем рядом с роутером. LAN-порт роутера соединяем с адаптером патч-кордом. Второй адаптер включаем в другую розетку и подключаем к нему комп, приставку, TV.
