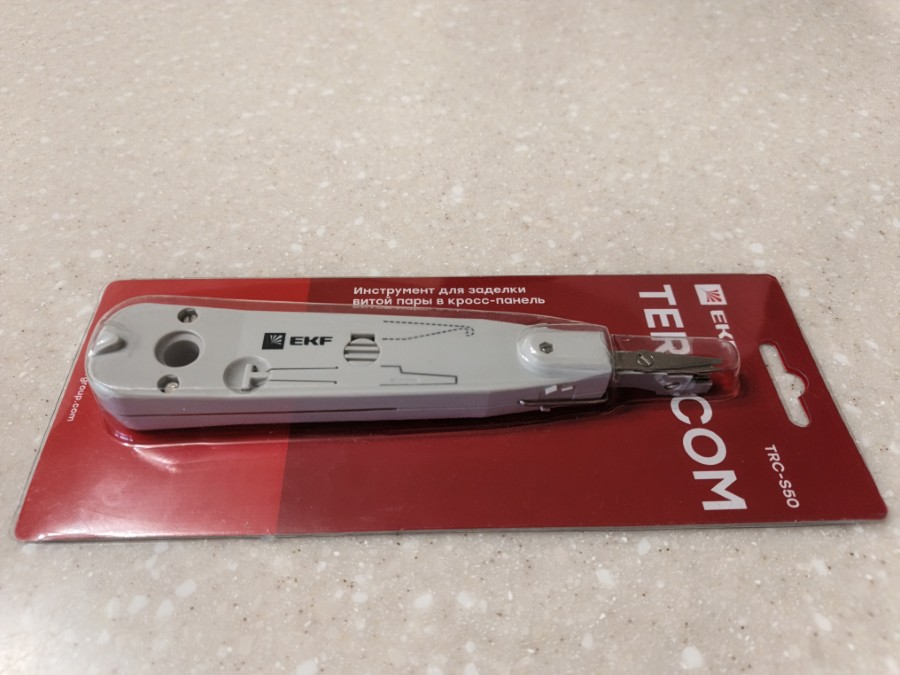

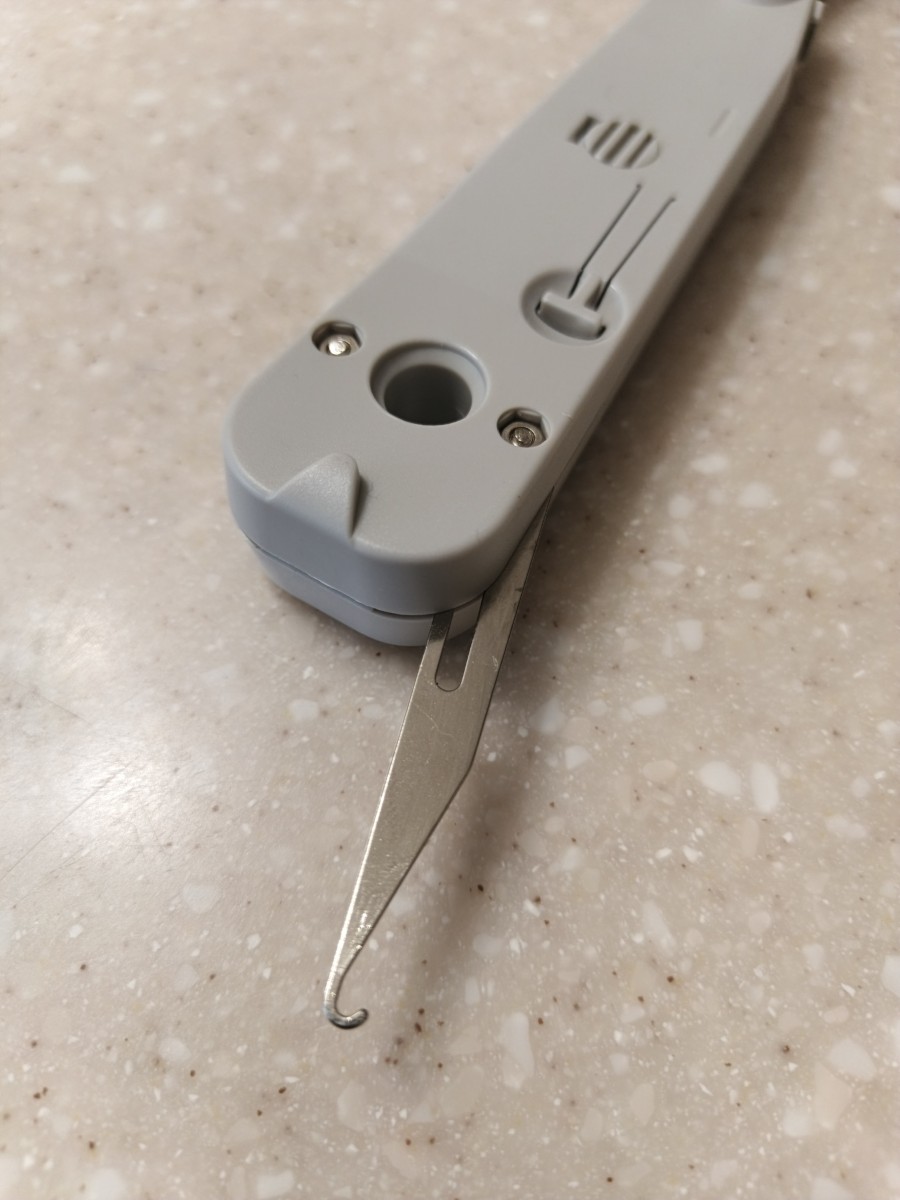

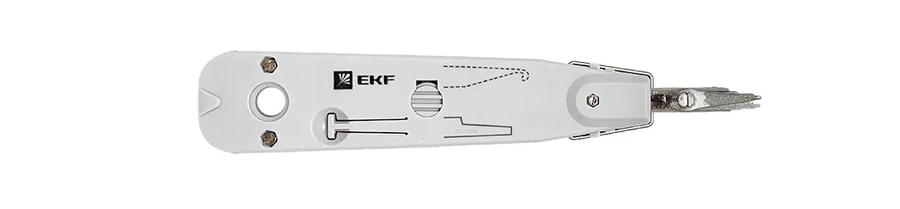

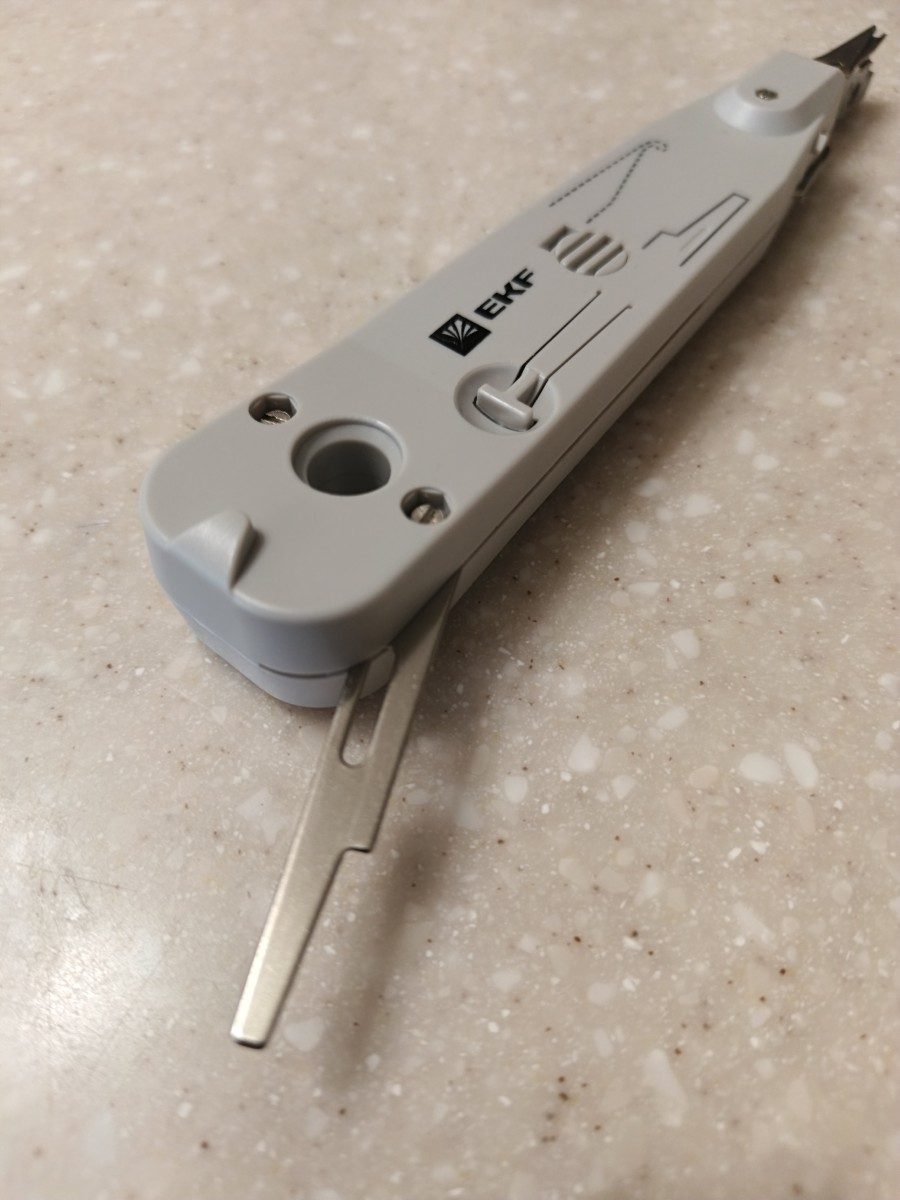

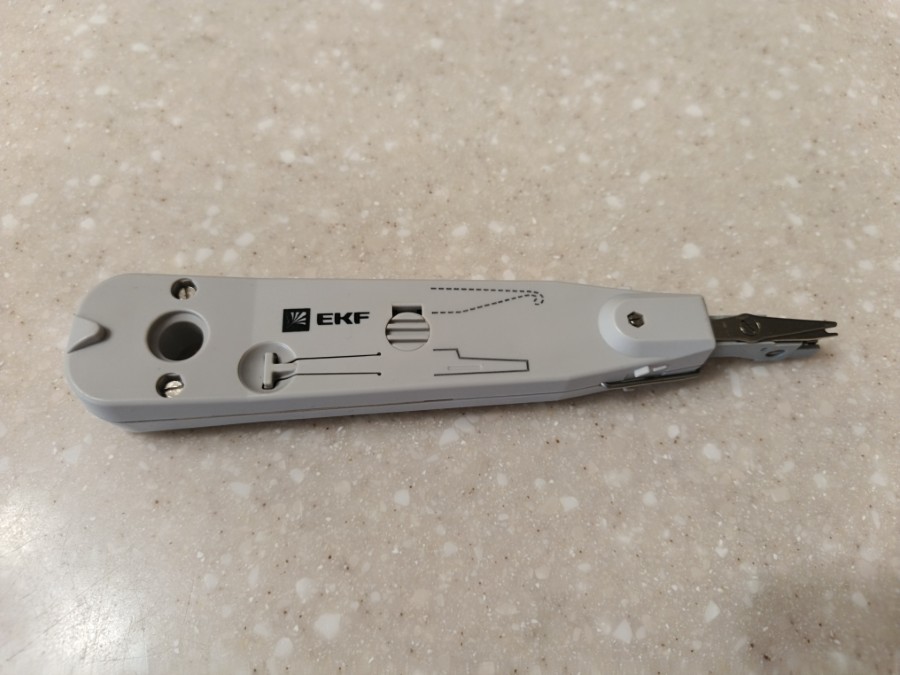

TERACOM TRC-S50 EKF — инструмент для заделки витой пары в кросс-панель. Предназначен для заделки и обрезки проводников во врезные контакты на кроссах, патч-панелях, розетках и модулях, заделка контактов 110 типа и типа KRONE. Изделие оснащено встроенным ножом с функцией обрезки, а также встроенным комбинированным крючком и плунжером.
Типы неразъёмных соединений в структурированных кабельных системах (СКС)
IDC (Insulation-Displacement Connector) — это стандартная технология неразъёмного соединения в СКС. Её принцип заключается в том, что проводник вместе с изоляцией надрезается специальным лезвием, что обеспечивает надёжный контакт.
В современных СКС чаще всего применяются компоненты на основе контактов 110-го типа: патч-панели, розетки и другие. Контакты типа KRONE широко используются в телефонии — практически любой современный кроссовое оборудование включает плинты KRONE.
Преимущества технологии IDC включают лёгкость монтажа на месте, долговечность и стабильность работы в различных температурных условиях.
Принцип работы IDC-контакта

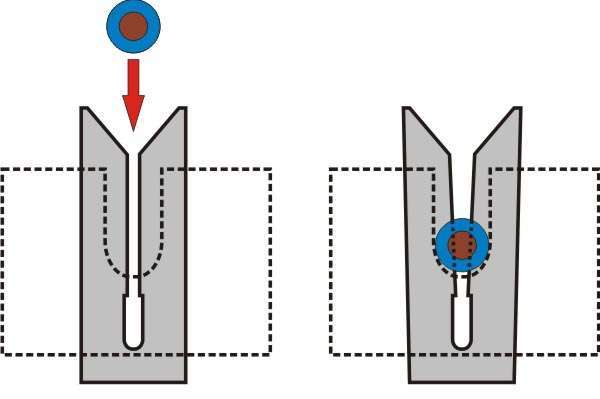

В основе технологии IDC лежит V-образный пружинящий контакт. При монтаже провод помещается в паз, который затем сжимается. Лезвия контакта аккуратно прорезают изоляцию и врезаются в проводник, создавая электрическое соединение. Это обеспечивает хороший контакт с низким переходным сопротивлением, что положительно влияет на проводимость. Соединение получается герметичным и защищённым от окисления и коррозии. Кроме того, оно не создаёт механических напряжений вдоль оси кабеля.

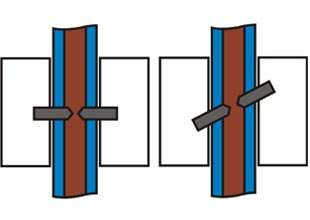

Сравнение контактов 110-го типа и KRONE
IDC-контакты 110-го типа
Лезвия в таких контактах расположены перпендикулярно оси проводника. Изначально они разрабатывались для соединения только одного проводника, без поддержки параллельных подключений.
Основное преимущество — механическая устойчивость: на провод не действуют угловые усилия, что повышает вибростойкость и исключает усталость металла.
IDC-контакты типа KRONE
Лезвия в контактах KRONE расположены под углом 45 градусов к оси проводника.
Преимущества KRONE:
- Повышенная стойкость к коррозии. Благодаря угловому расположению лезвий в проводник врезается только острая часть, что снижает риск образования щелей.
- Высокая нагрузочная способность по постоянному току. Угловая конфигурация немного уменьшает поперечное сечение проводника, что способствует более эффективному распределению тока.
- Устойчивость к механическим воздействиям. Упругие пластины создают постоянные крутильные усилия, распределённые вдоль проводника, что повышает надёжность соединения.
Недостаток: из-за уменьшенной площади контакта может наблюдаться небольшое увеличение сопротивления.
Для каждого типа контактов используется специальный инструмент, заточенный под Krone или 110 тип. Существуют также контакты "dual": они универсальны, поэтому к ним подходит любой инструмент.
TERACOM TRC-S50 EKF подходит для обоих типов контактов.

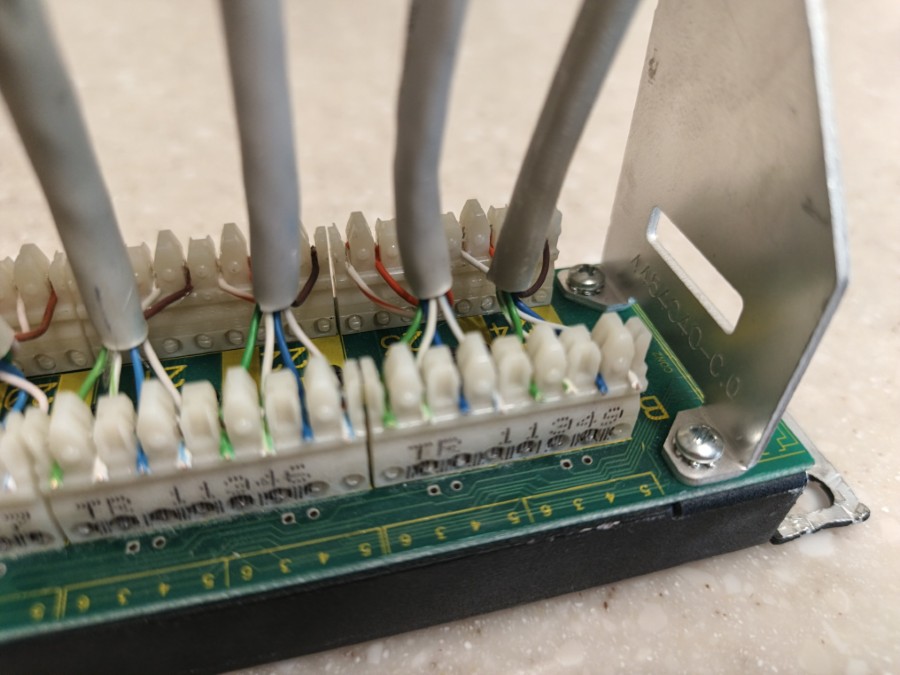

Способ применения

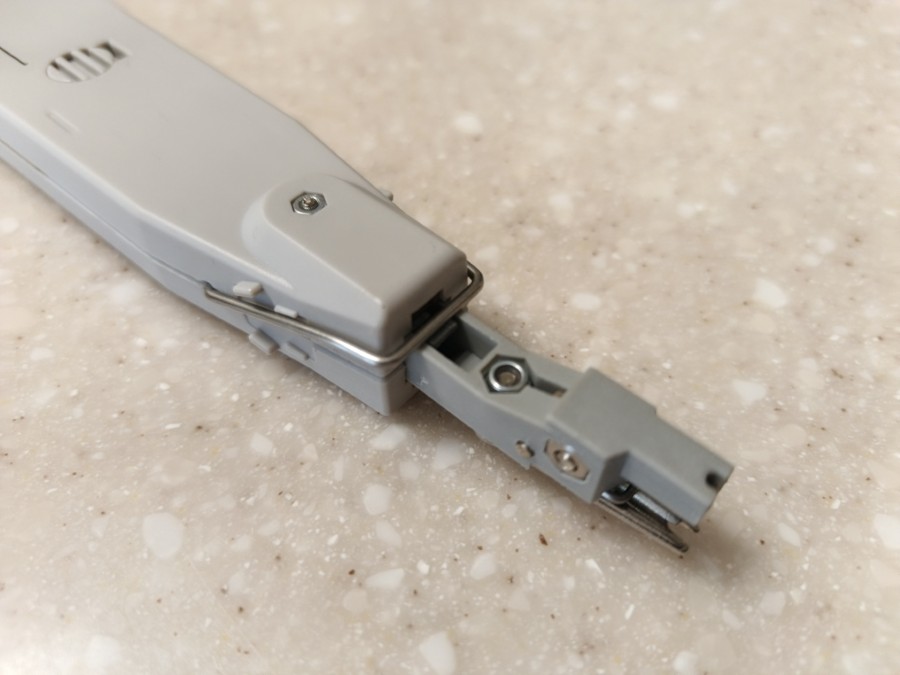

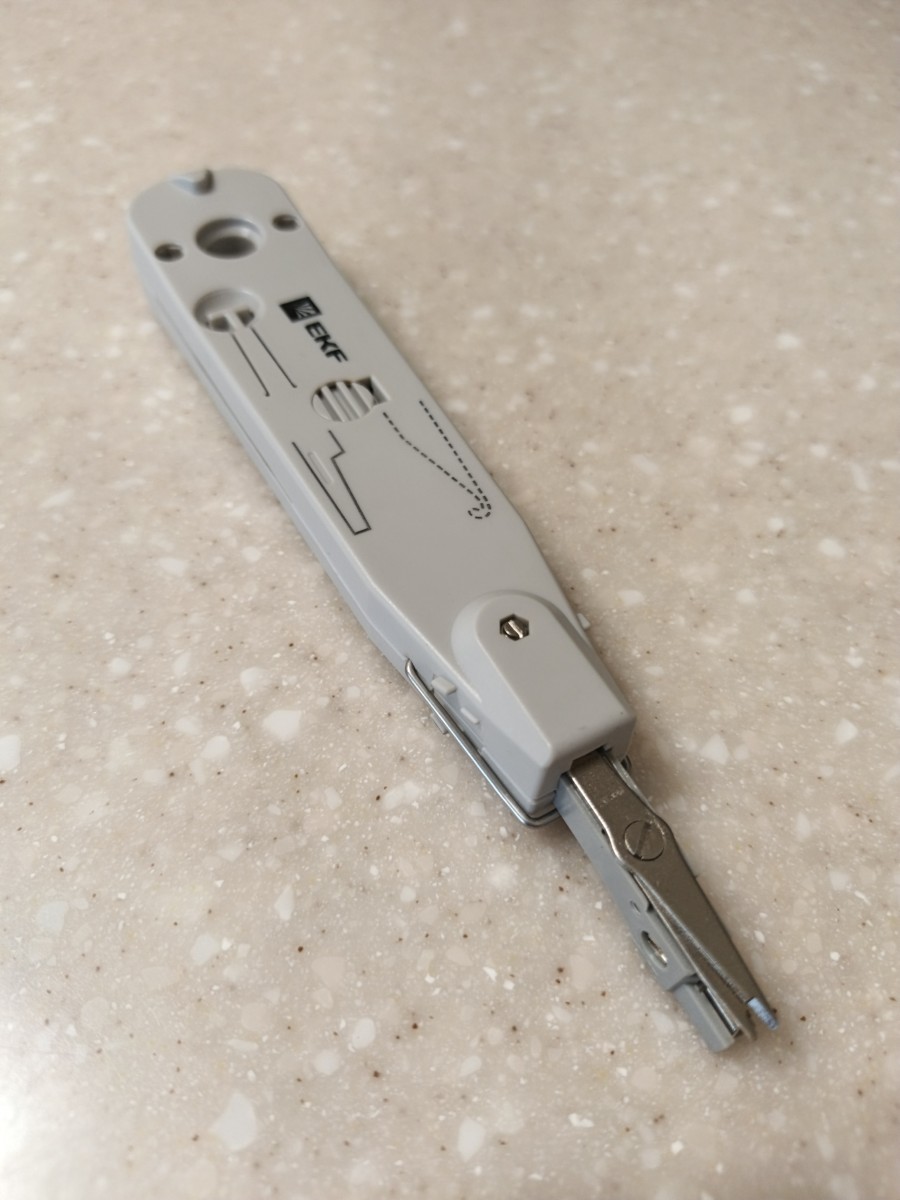

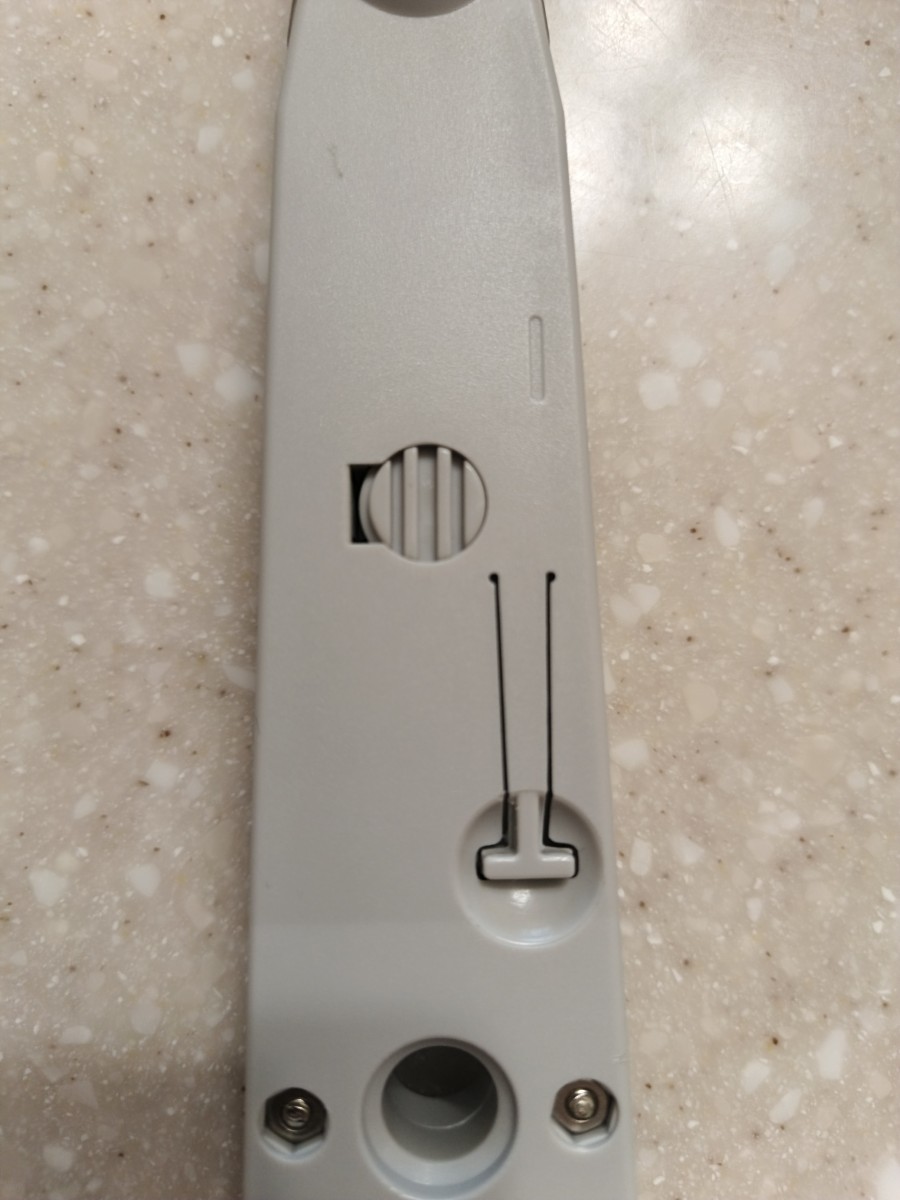

Фотографии
