Сегодня у меня сборка и установка маленького телекоммуникационного шкафа. Он не самый маленький из существующих, но на ширину 60 см вполне миниатюрный. При этом он выдерживает от 65 до 85 кг, что немаловажно.
ЦМО ШРН-Э-6.350-9005 — шкаф телекоммуникационный
- Монтажная ёмкость, U: 6
- Высота, мм: 342
- Ширина, мм: 600
- Глубина, мм: 350
- Полезная глубина, мм: 300
- Распределённая нагрузка, кг: 85
- Тип передней двери: стекло
- Масса, кг: 11.43
- Цвет: чёрный RAL 9005
- Угол открытия дверей, °: 180

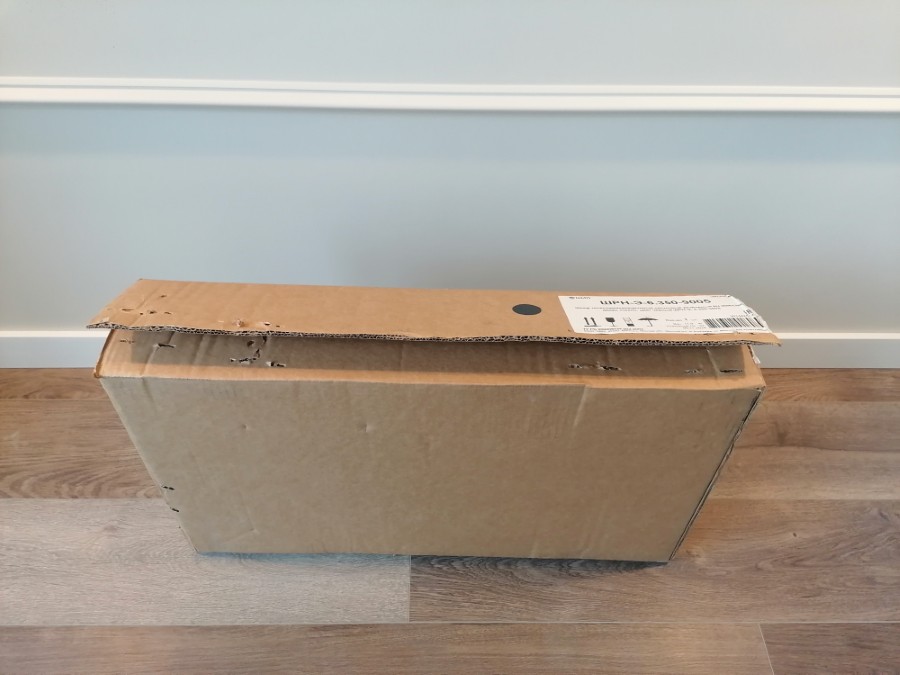

Коробка миниатюрная, шкаф поставляется в разборном виде. Приступим.

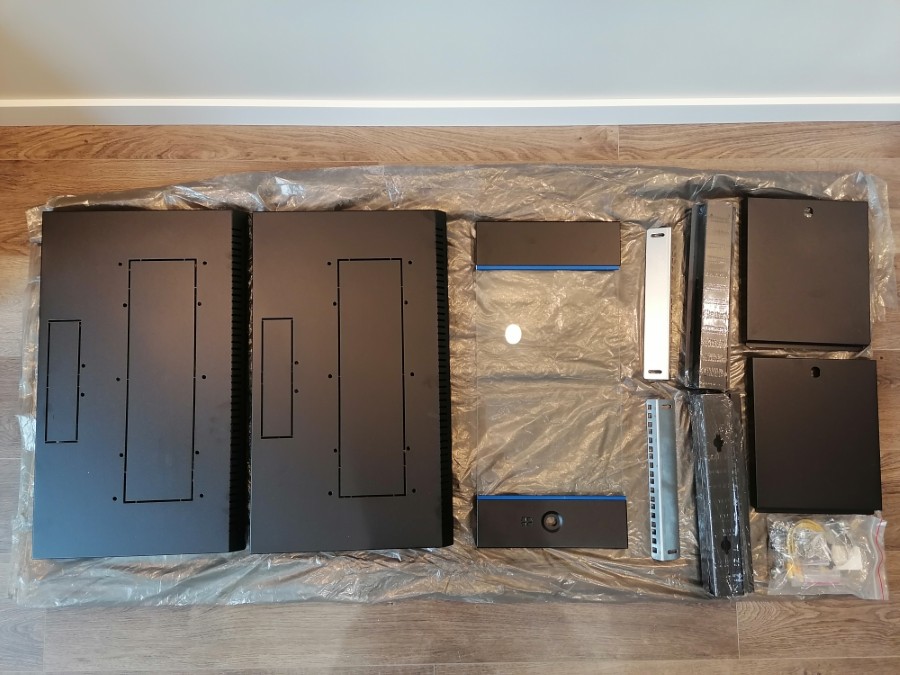

Всё распаковываем и проверяем комплектацию.
Комплект для сборки
- Винт резьбосформирующий M5x10 - 30 шт.
- Винт М6x12 - 4 шт.
- Гайка с фиксатором - 4 шт.
- Демпфер - 10 шт.
- Петля левая - 1 шт.
- Петля правая - 1 шт.
- Точечный замок - 3 шт.
- Комплект заземления - 1 шт.
- Крыша-дно - 2 шт.
- Швеллер передний - 2 шт.
- Швеллер задний - 2 шт.
- Боковая стенка (дверца) - 2 шт.
- Дверь - 1 шт.
- Вертикальная направляющая - 2 шт.
Я проверю уже на этапе самой сборки.
Мануал. Без мануала собрать тоже можно.
| Вложение | Размер |
|---|---|
| SHRN_E-NEW-03_2022.pdf | 2.85 МБ |

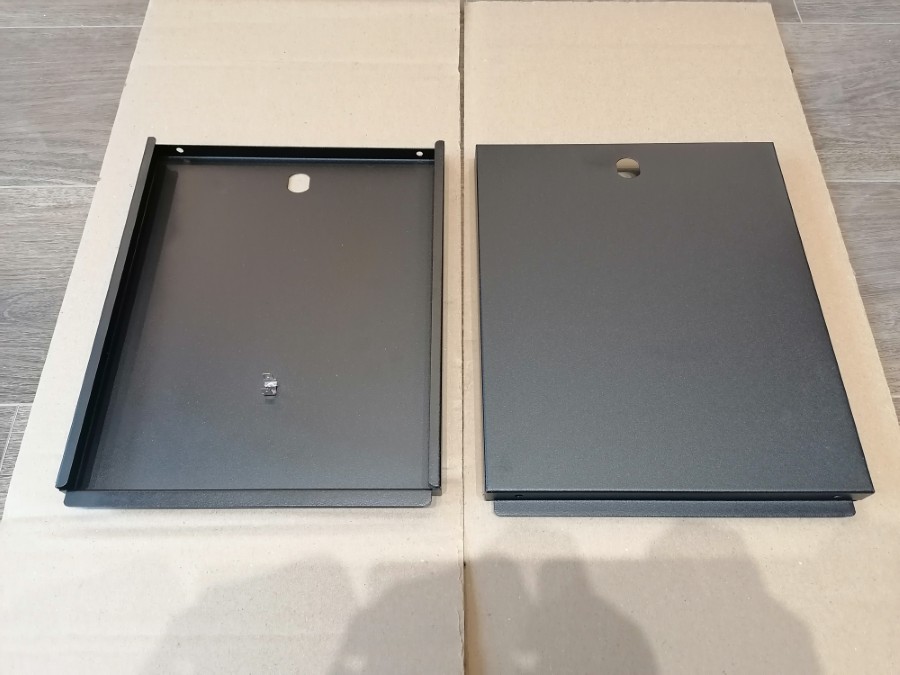

Проверяем дальше. Боковые дверцы, две штуки.

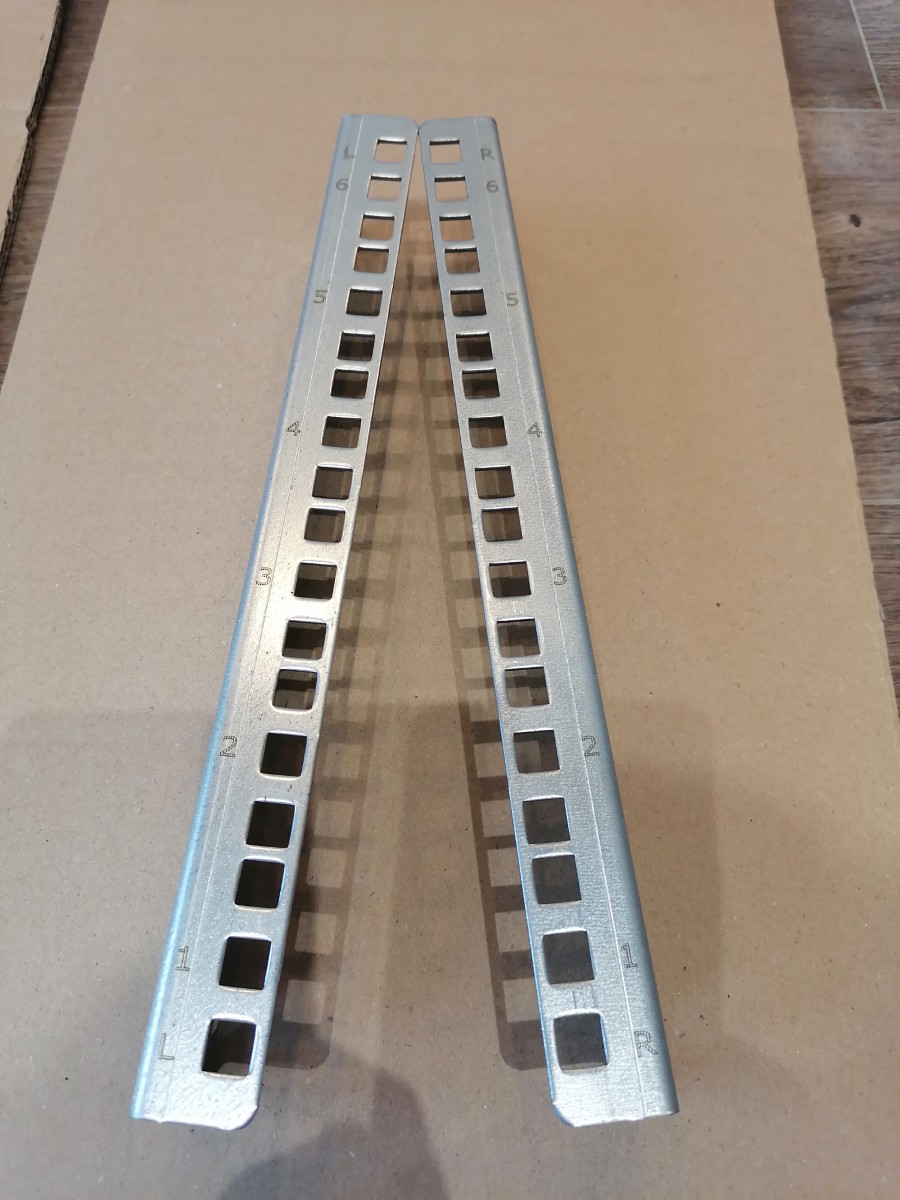

Вертикальные направляющие, две штуки. Правая подписана: "R". Левая: "L".

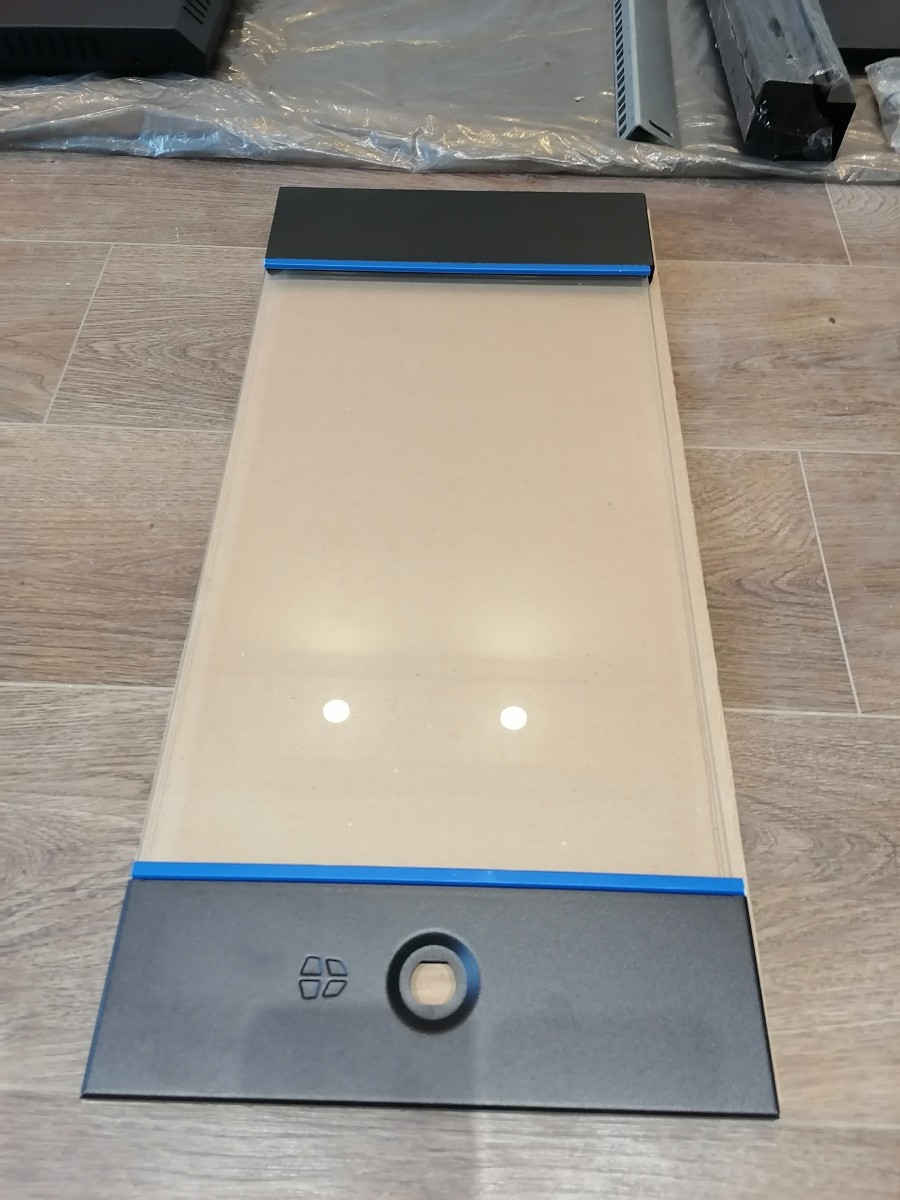

Дверь стеклянная.

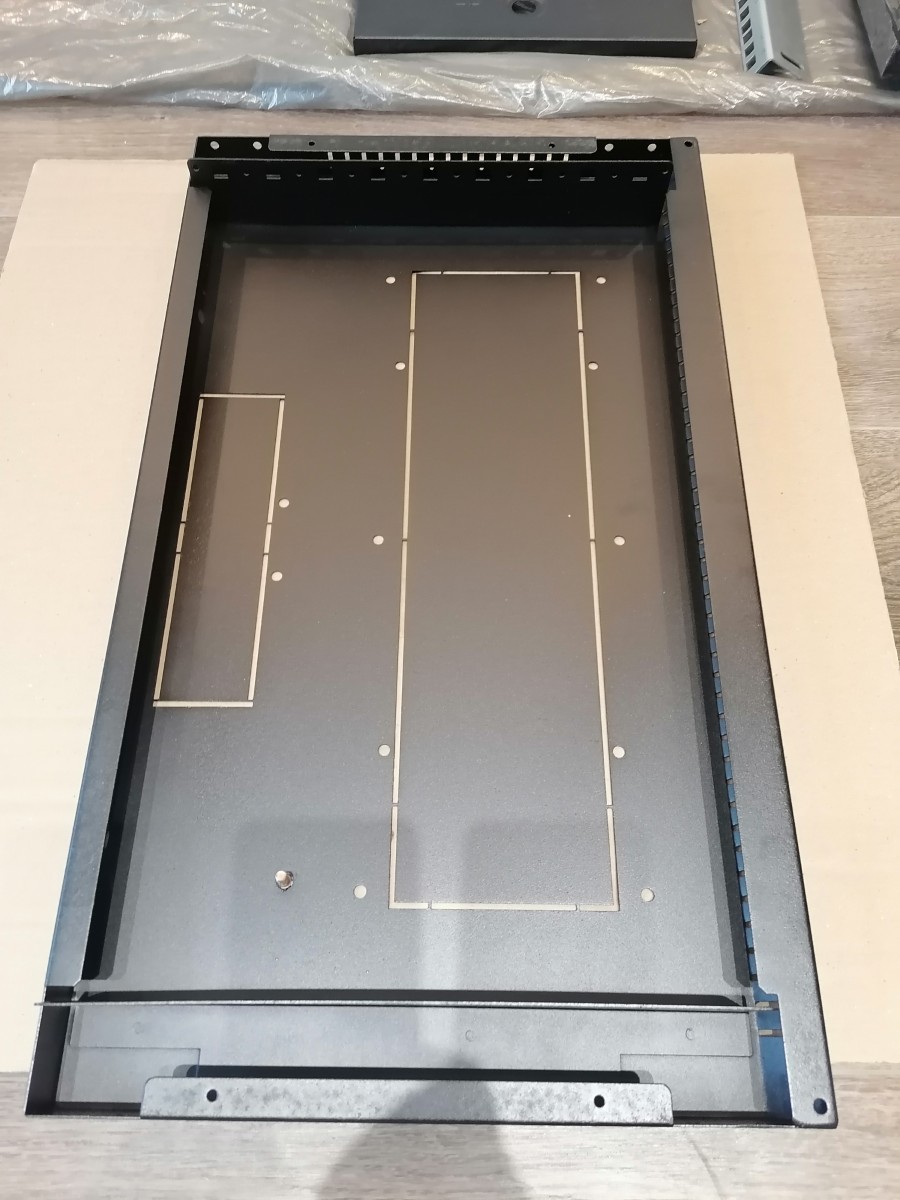

Крышка.
Дно.
Крышка и дно одинаковые. Если вы планируете ставить щёточный ввод или готовить отверстия для вентиляторного модуля, то удалите металлические заглушки и обработайте заусенцы напильником.

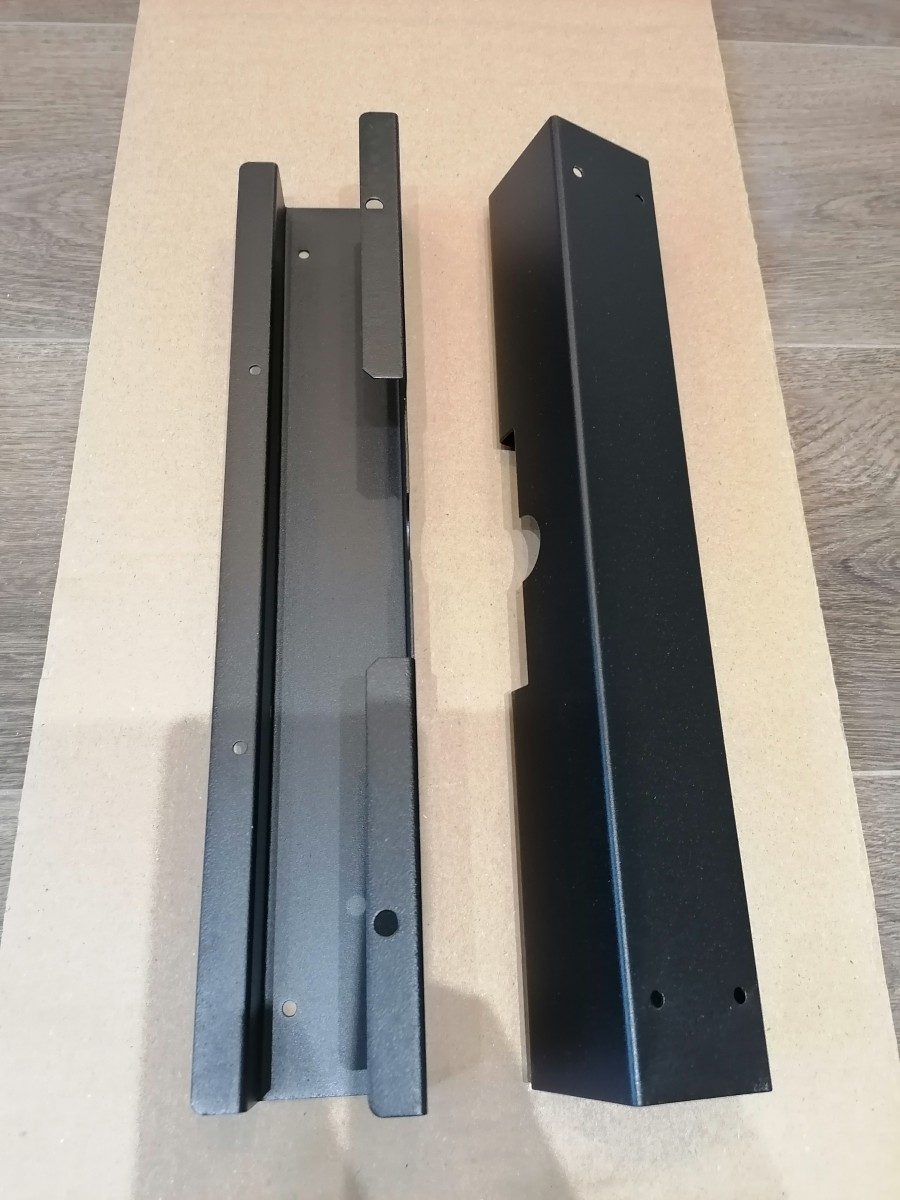

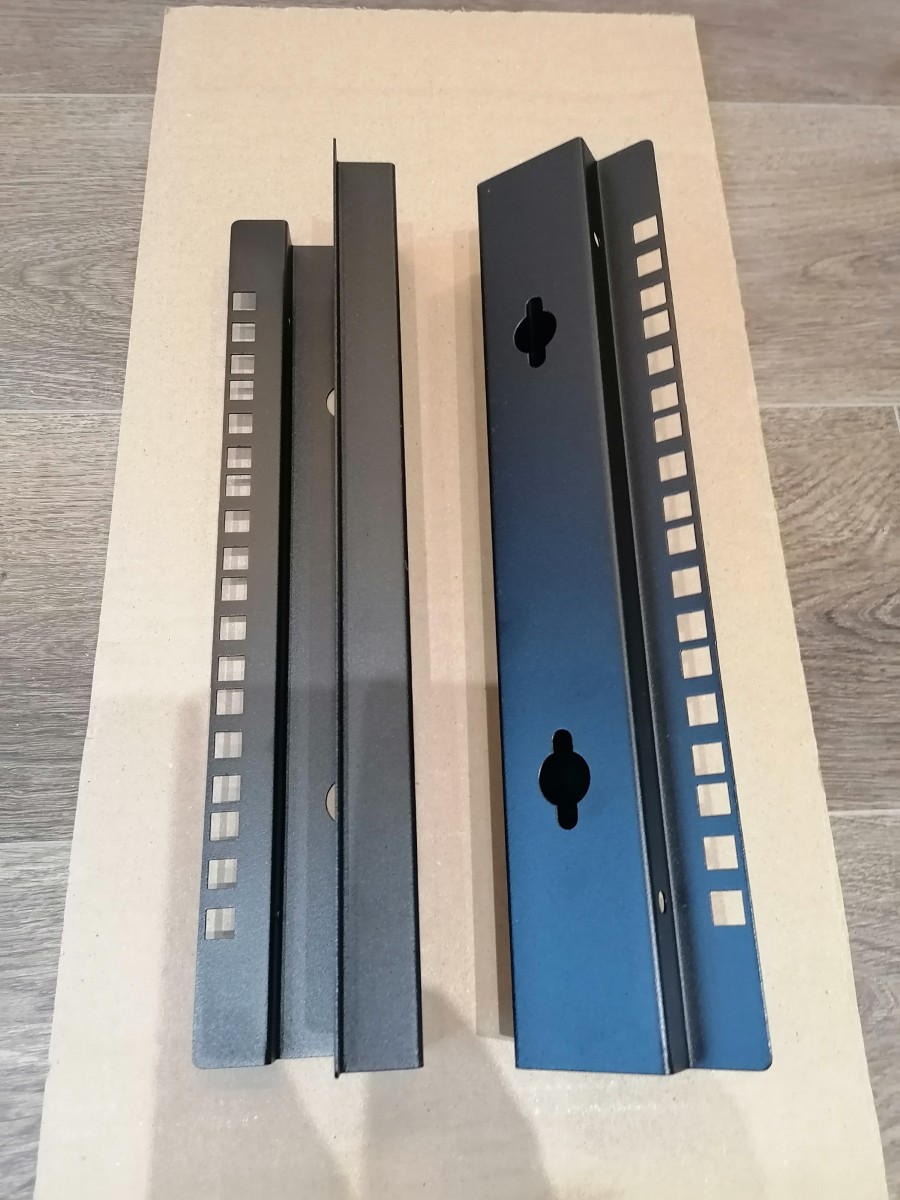

Задние швеллеры.
Передние швеллеры.

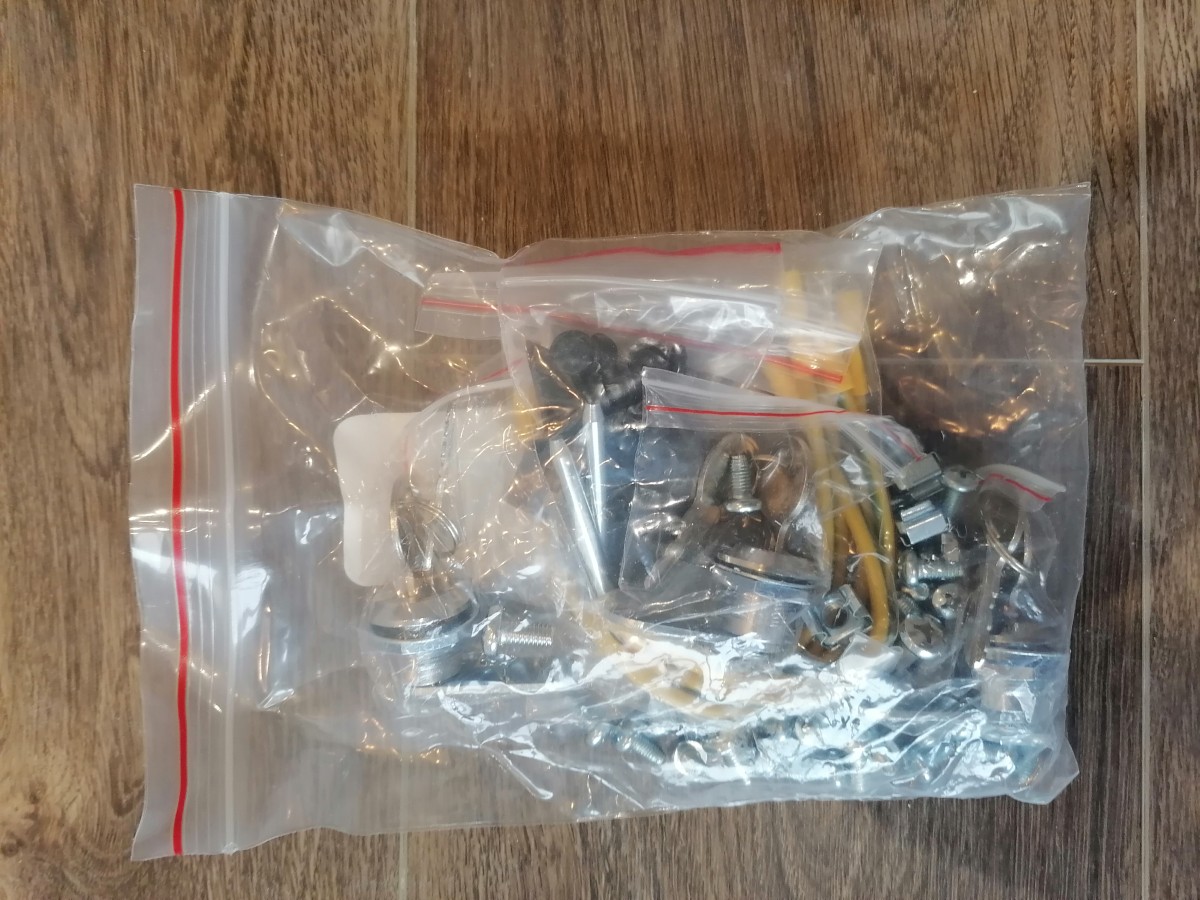

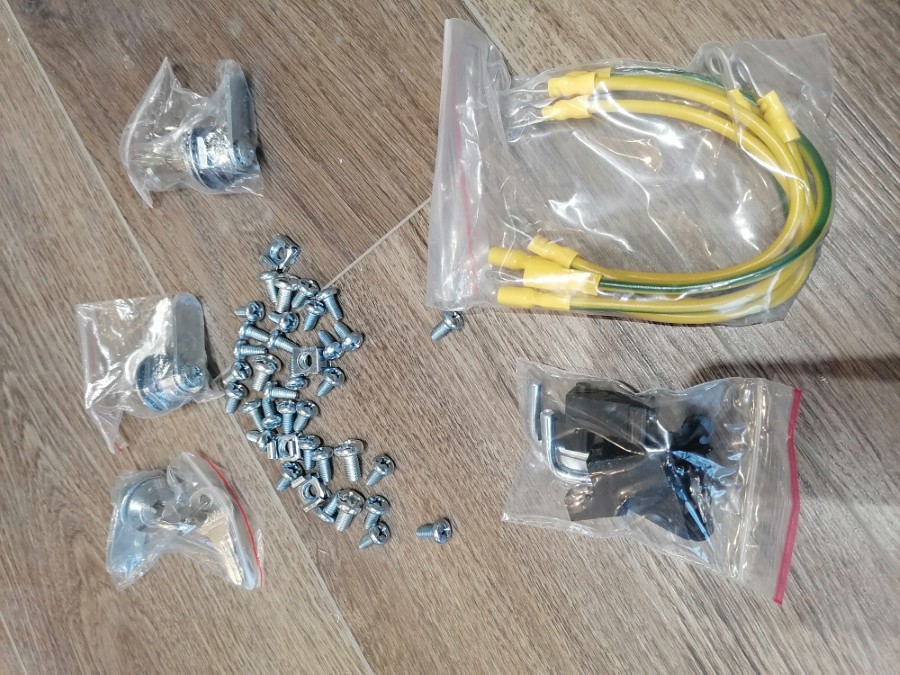

Комплект для сборки.

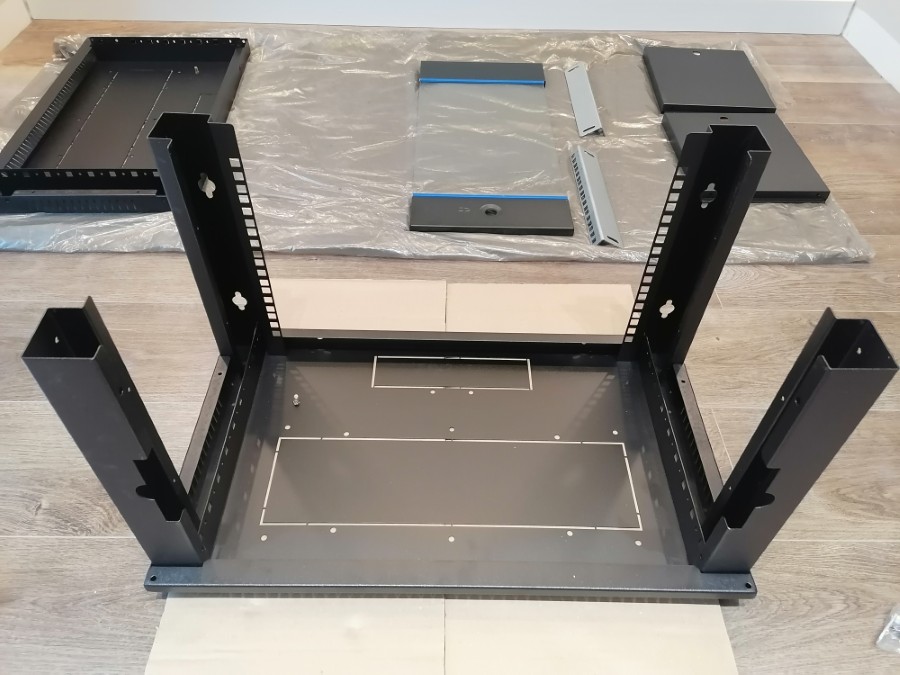

Устанавливаем передние и задние швеллеры в крышу/дно.

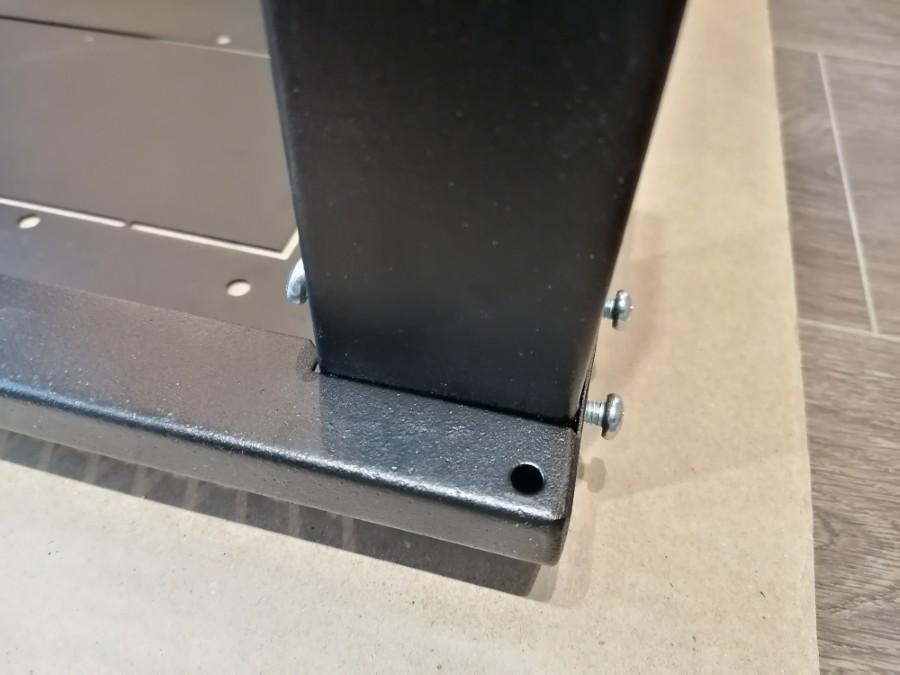

Фиксируем их винтами. Не затягиваем до конца.

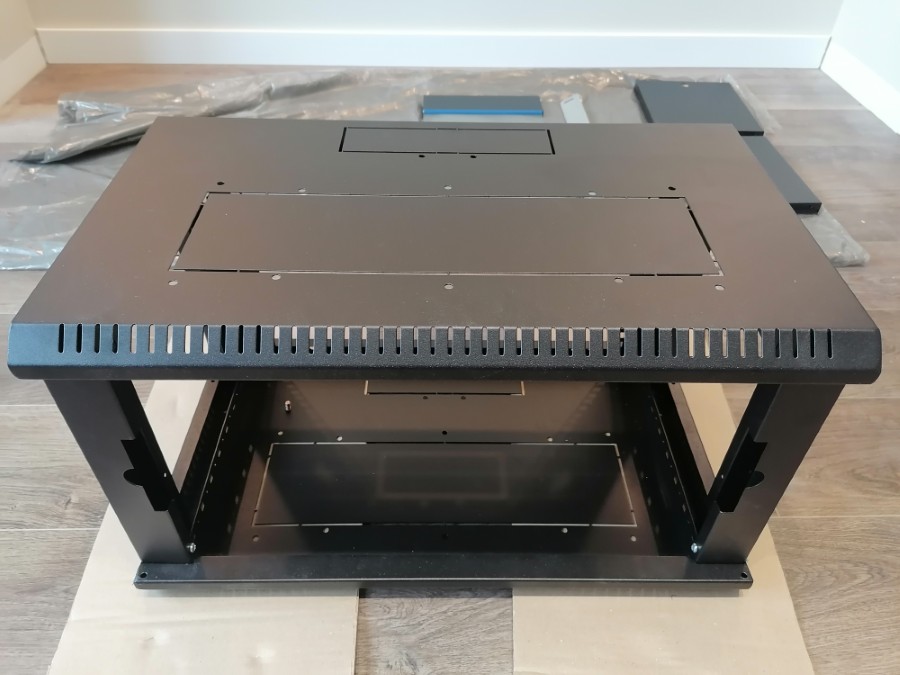

Аналогично устанавливаем вторую панель крыша/дно.
Т тоже фиксируем винтами.

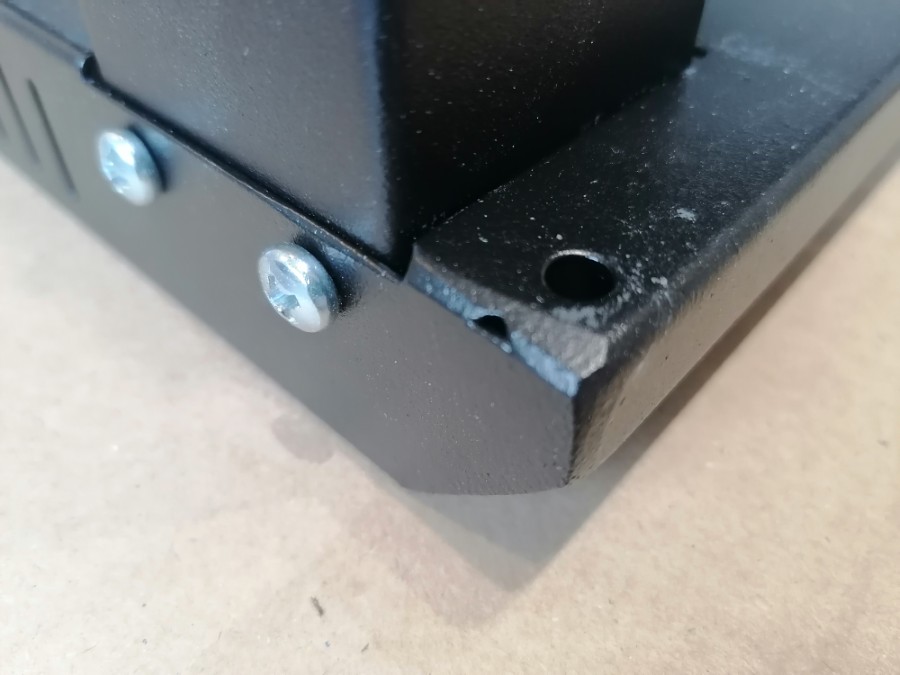

Обнаружил небольшой брак: дырка на шве. Мне не сильно критично.

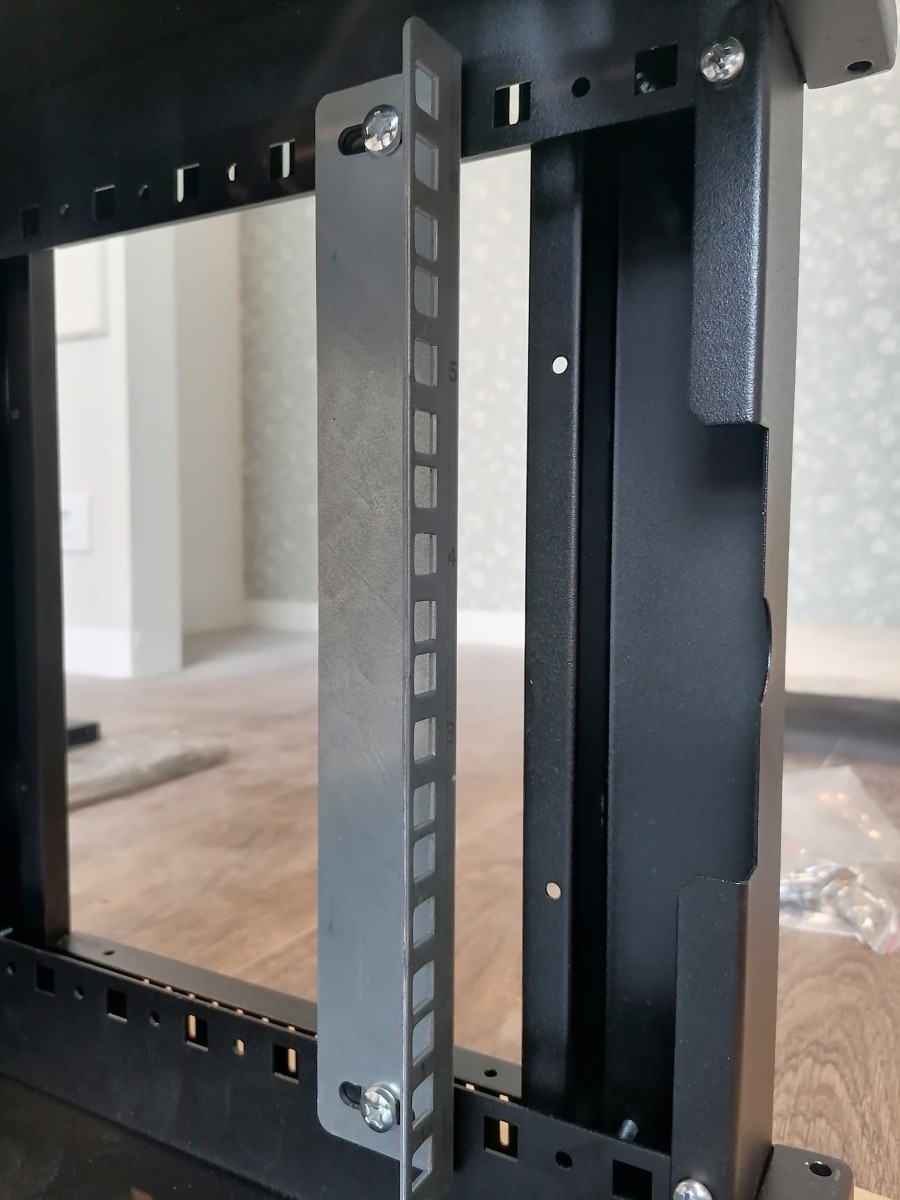

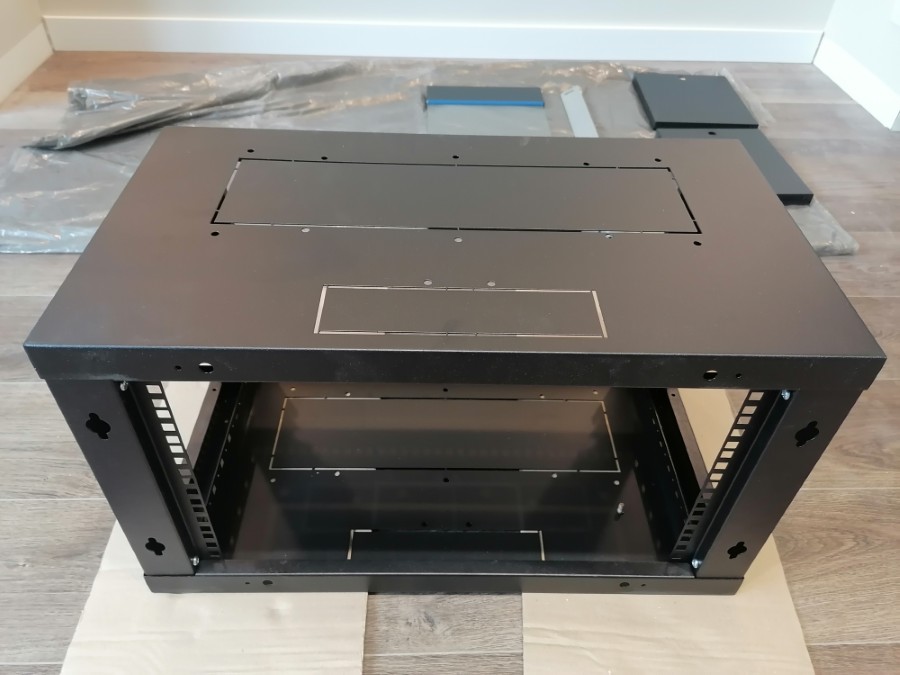

Устанавливаем вертикальные направляющие на необходимую глубину. Их потом можно подвинуть, если потребуется.

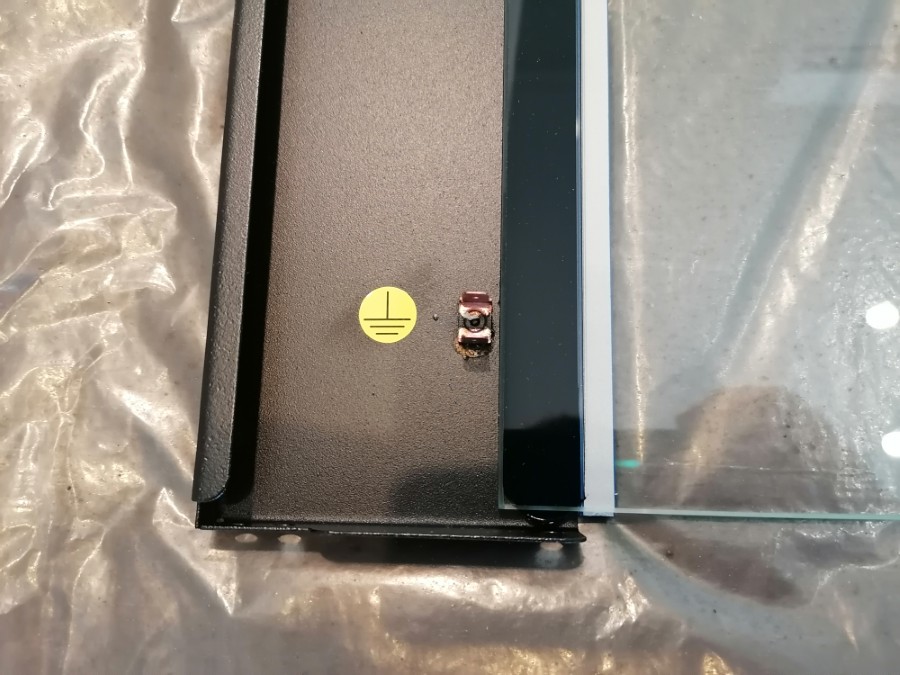

На стеклянной дверце присутствуют клеммы для заземления.

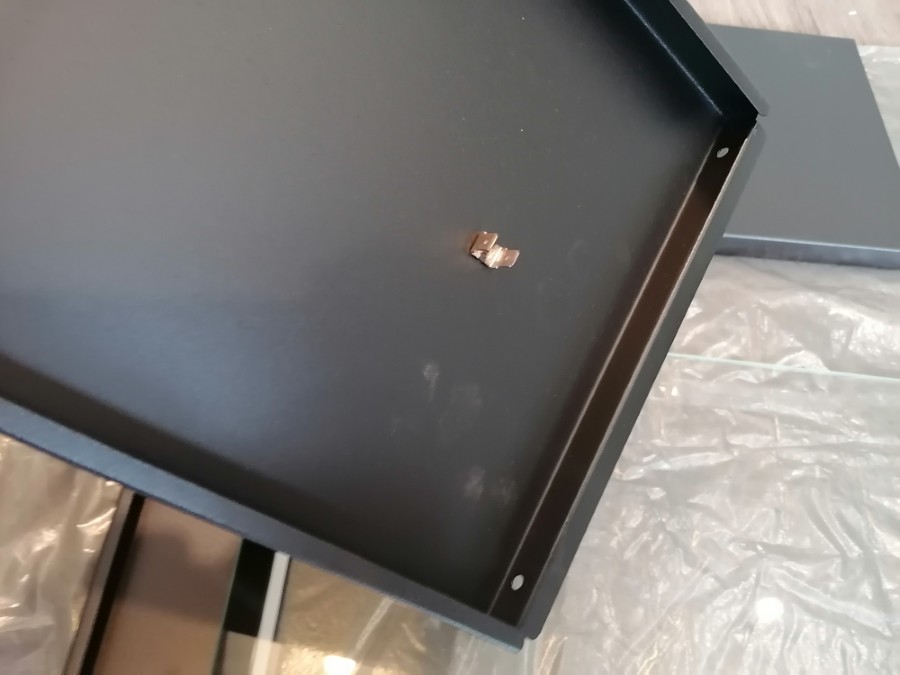

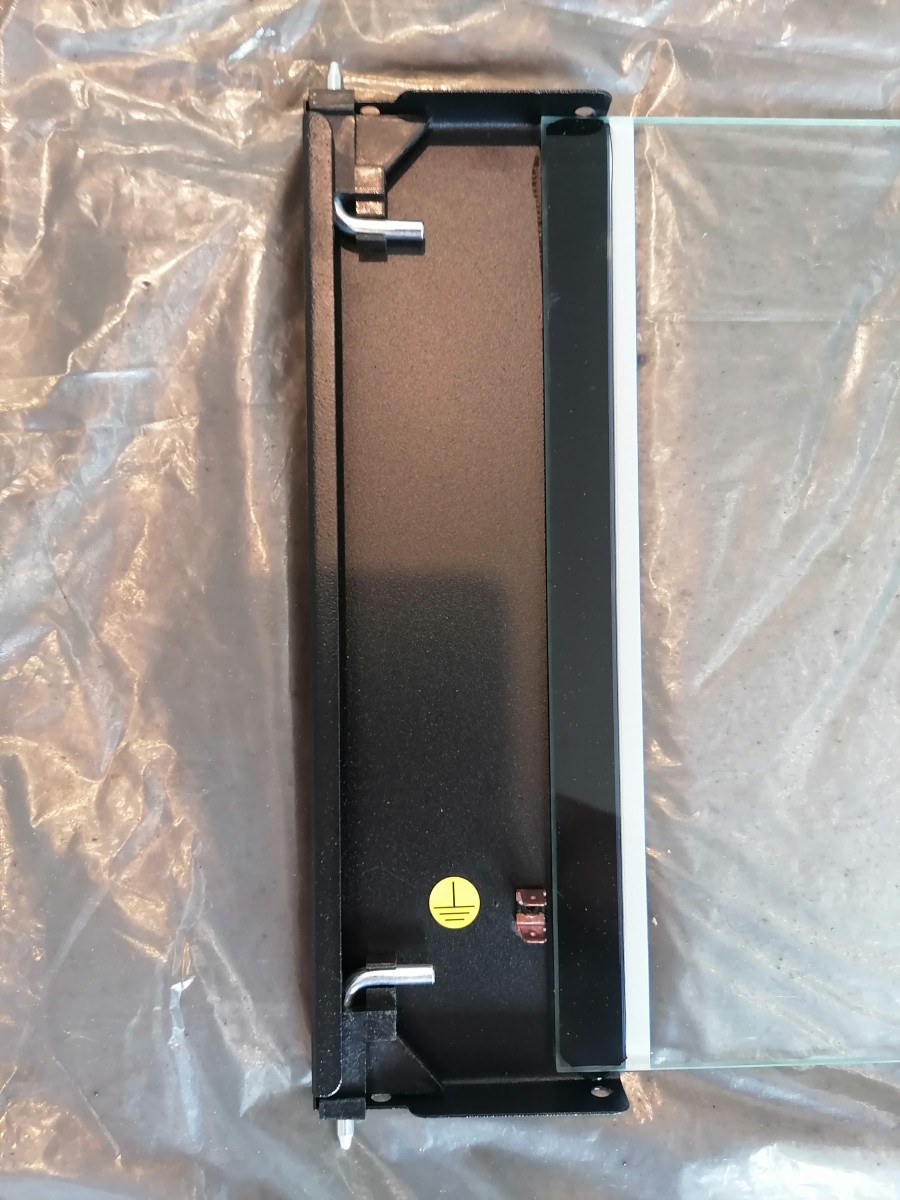

На боковых дверцах аналогичная картина.

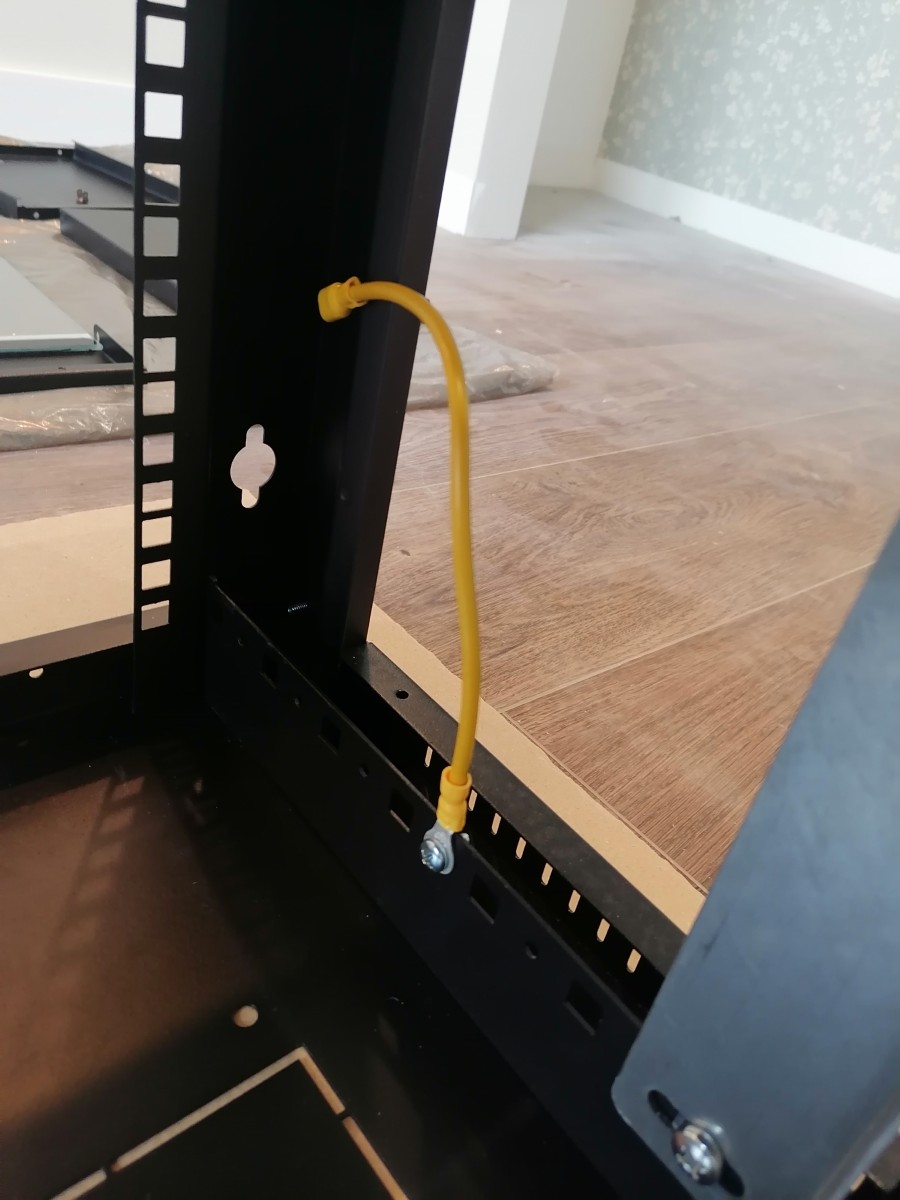

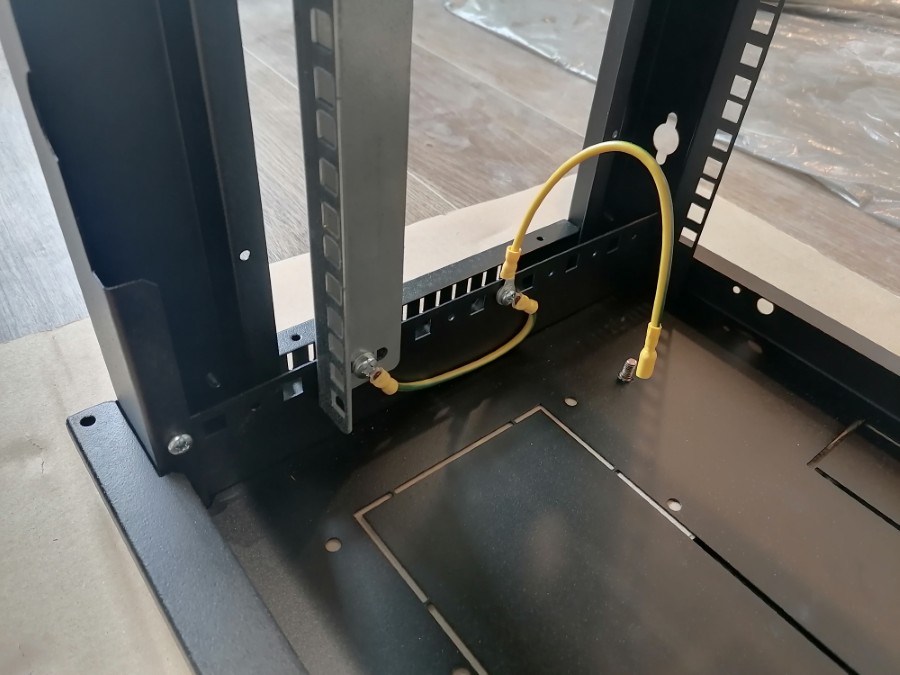

Фиксируем заземляющие кабели таким образом, чтобы они могли дотянуться до дверц.

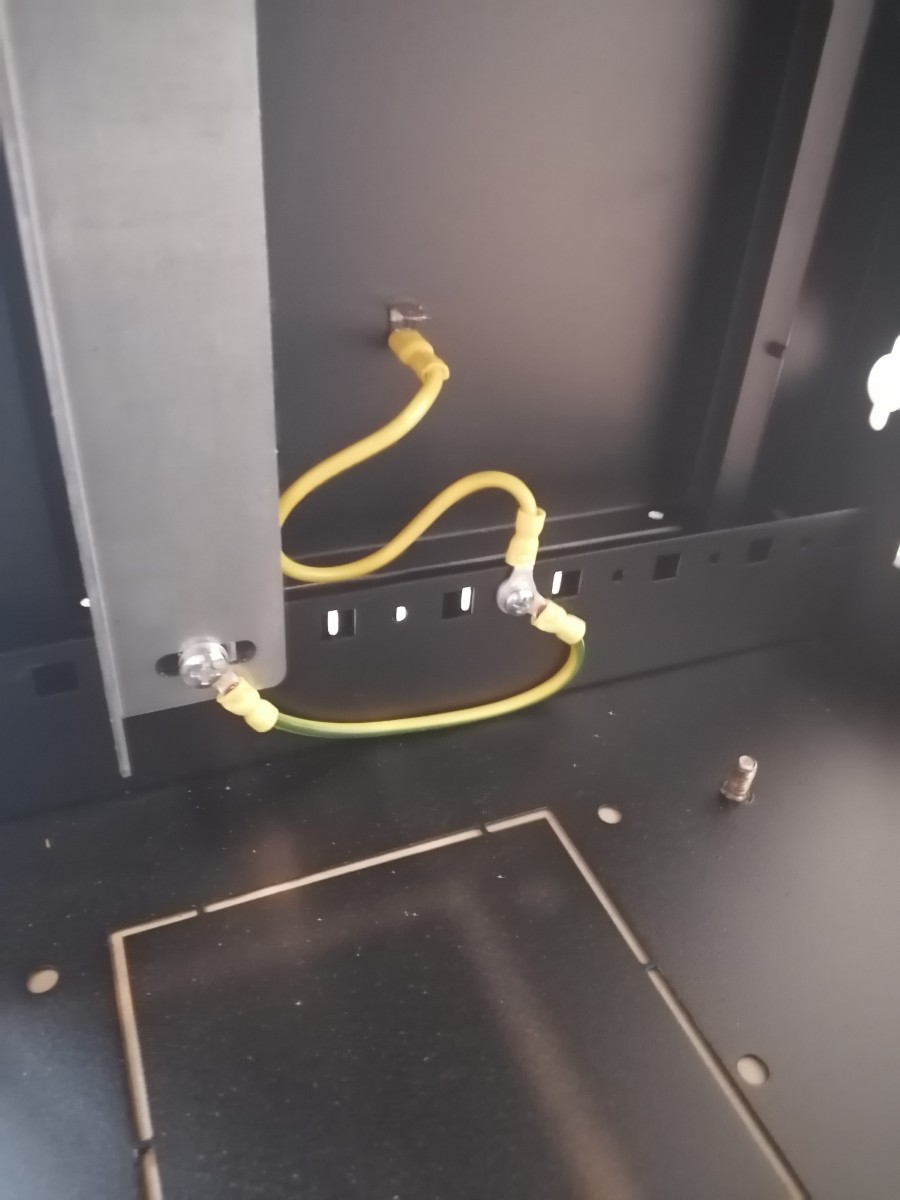

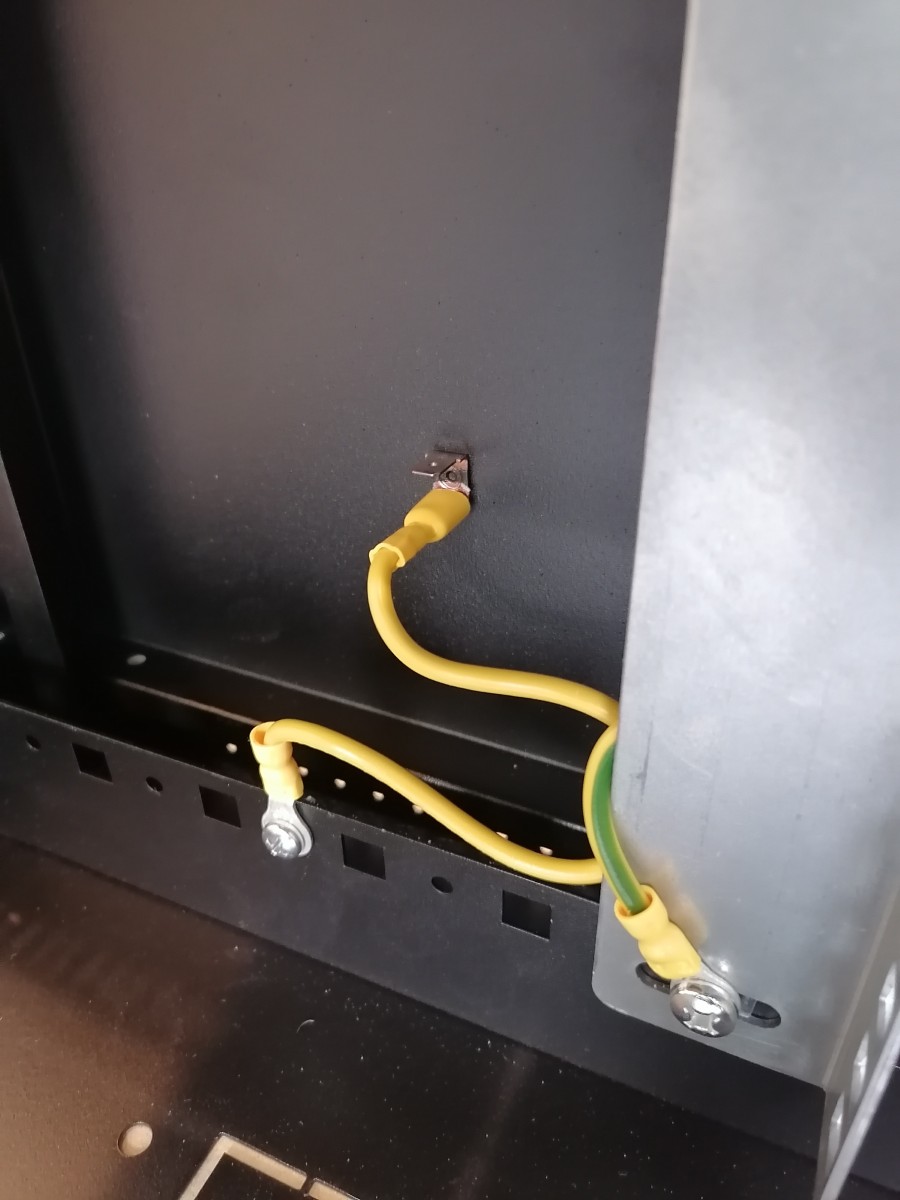

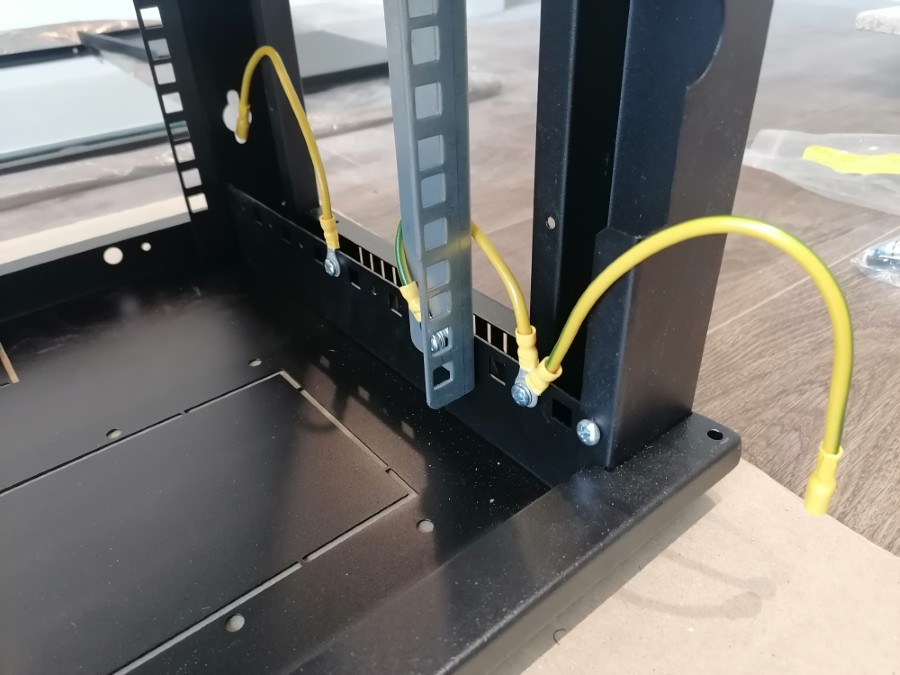

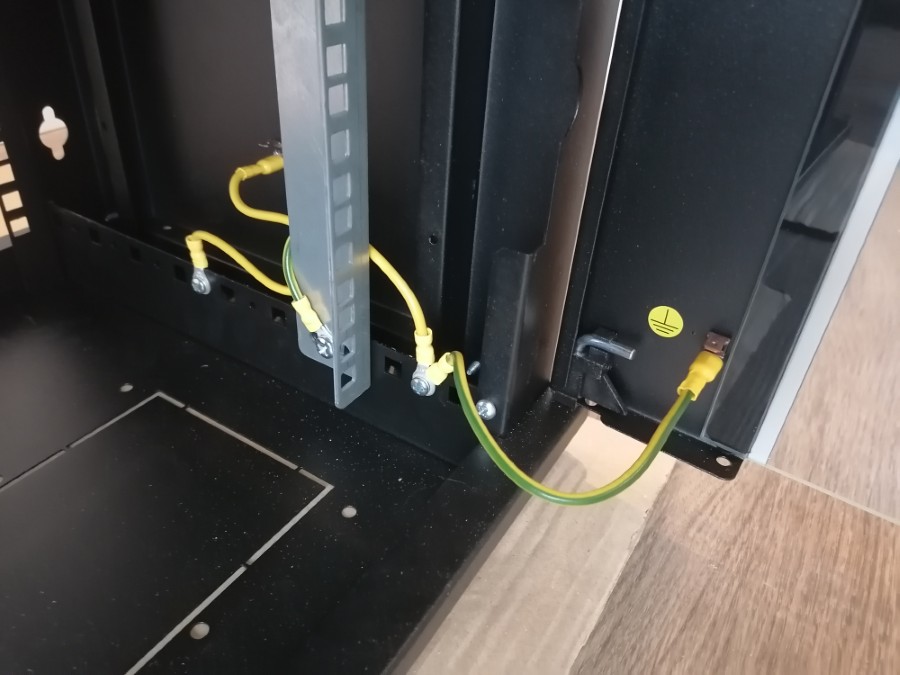

Направляющие приходится заземлять немного иначе, чем в инструкции, потому что в них нет специальных отверстий.
Заземление подключаем с обеих сторон.

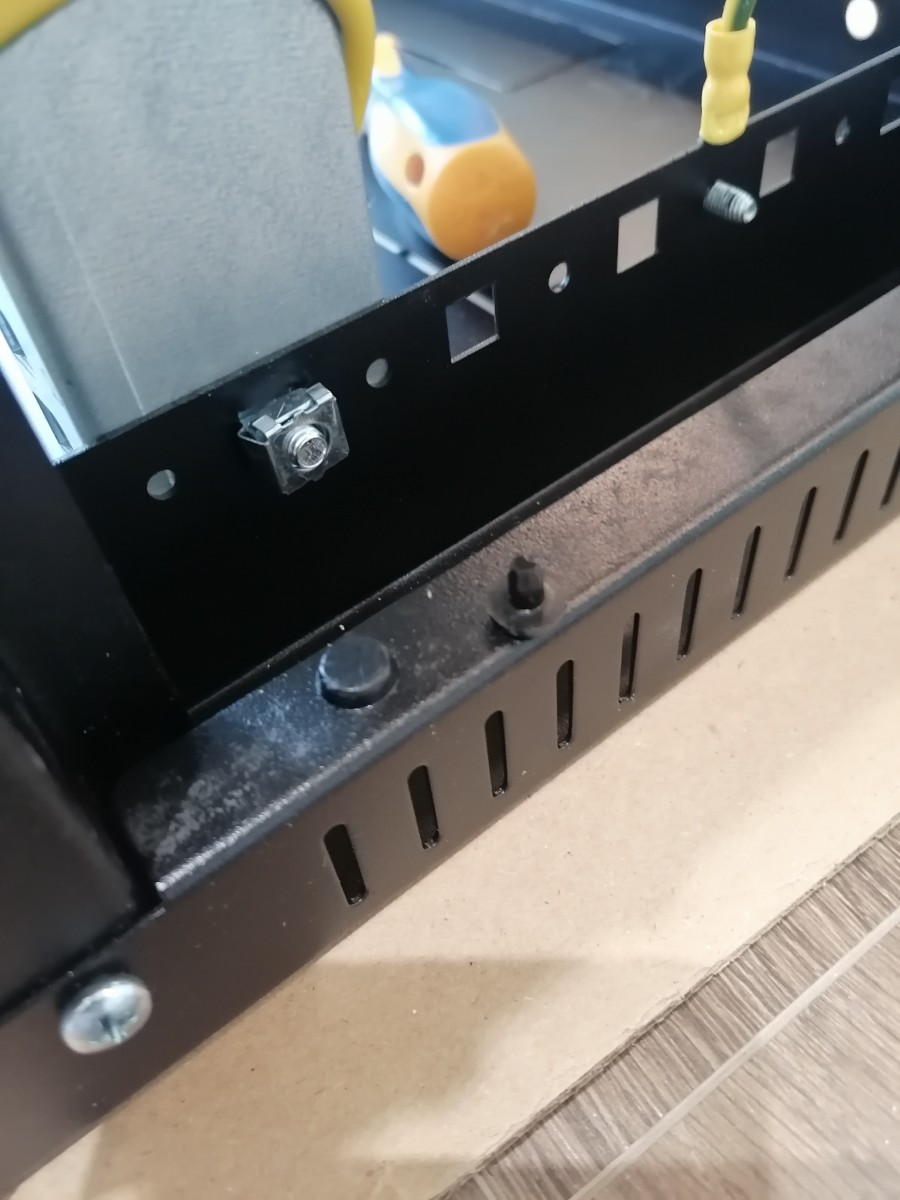

Устанавливаем резиновые демпферы по инструкции в проёмы боковых стенок. На мой взгляд демпферов недостаточно, по минимуму. Можно было больше положить.

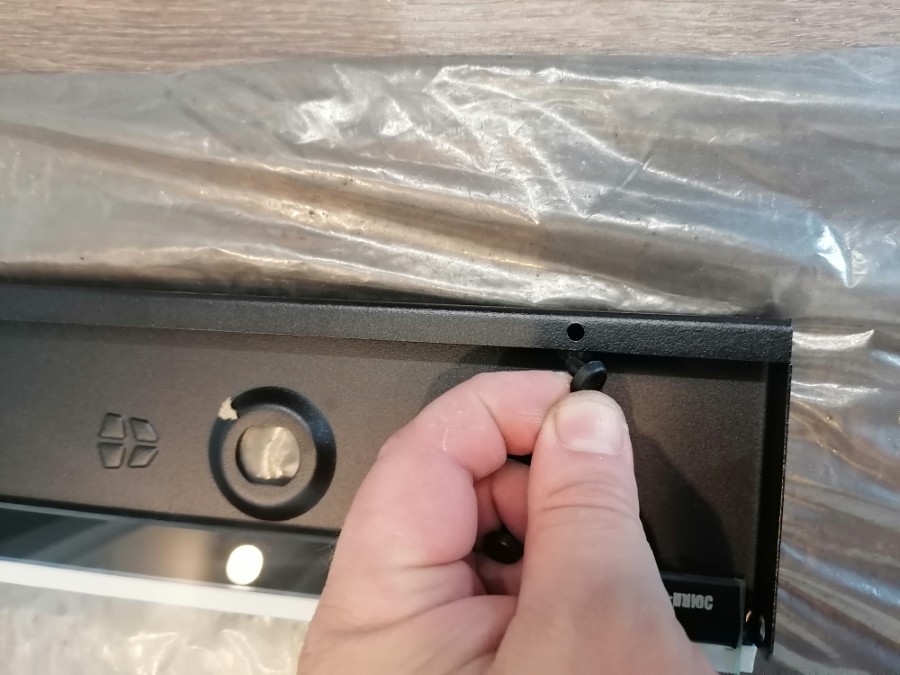

Устанавливаем резиновые демпферы в стеклянную дверцу.
Пары штук достаточно.

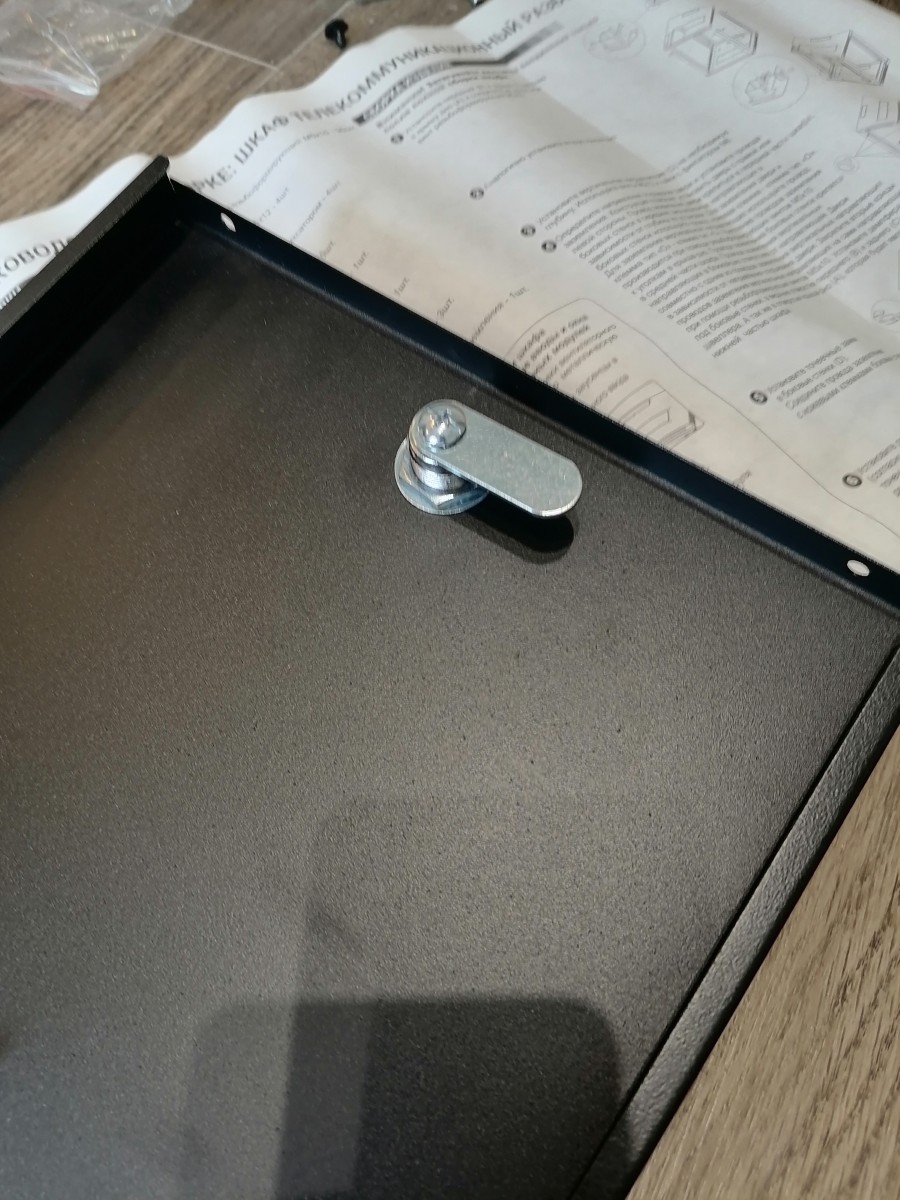

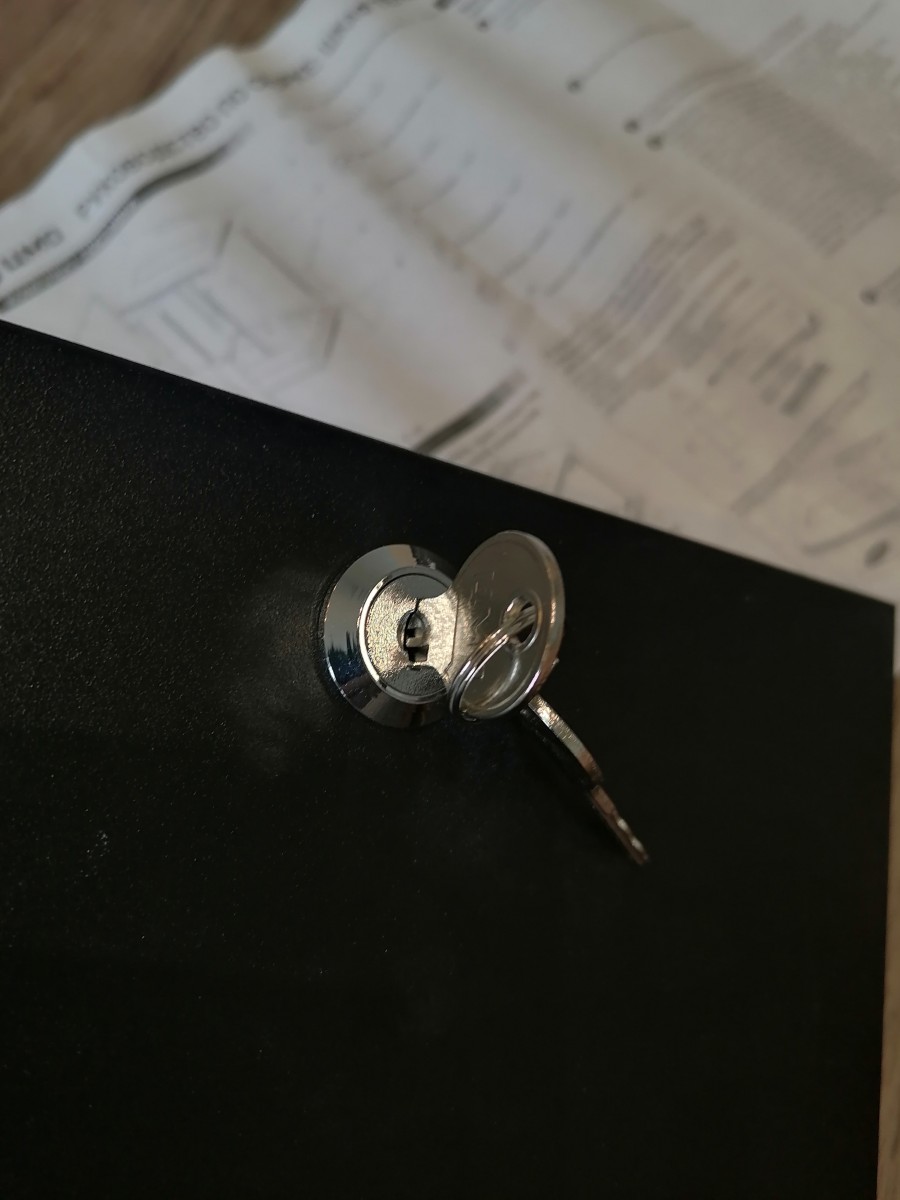

Устанавливаем точечные замки на боковые дверцы.
Все ключи от трёх замков одинаковые.

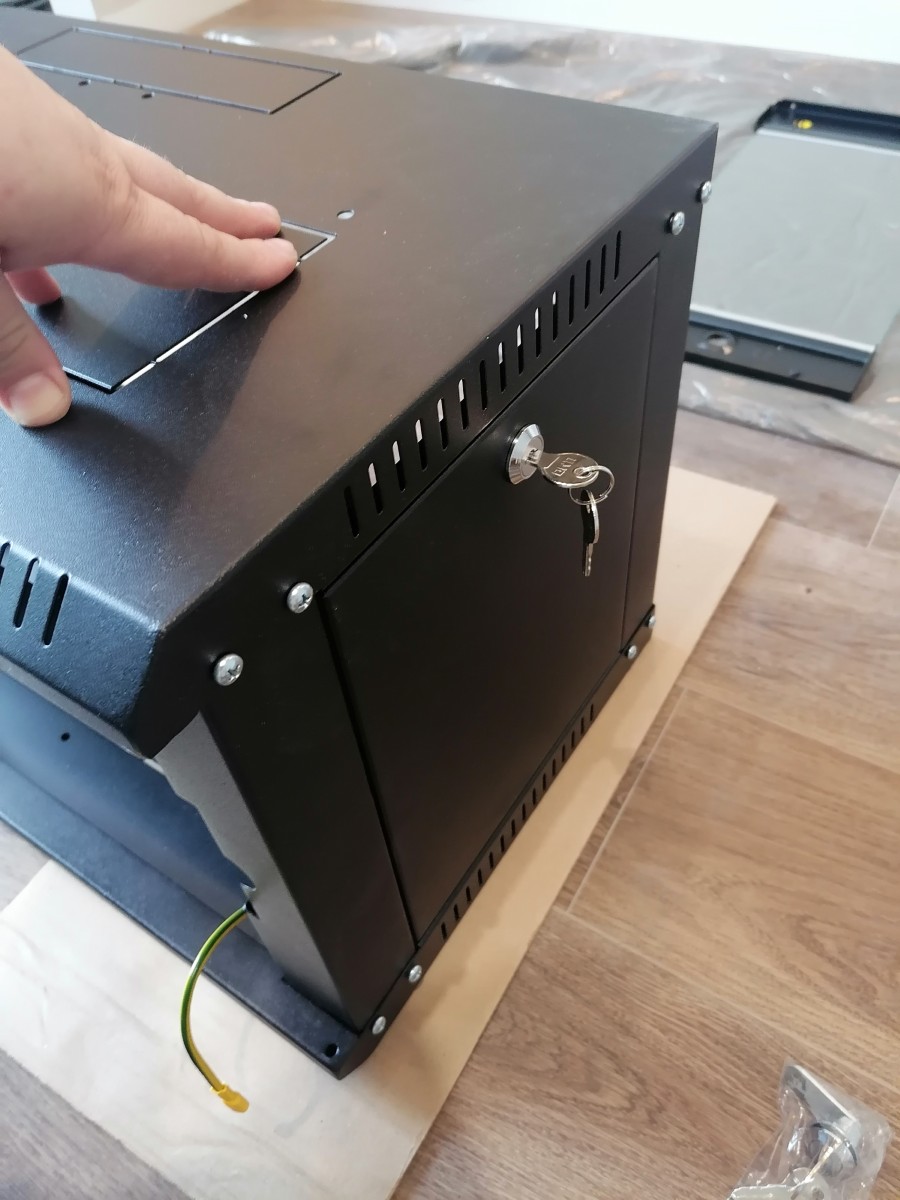

Можно установить дверцы. У меня коммутационный шкаф будет установлен у правой стенки, дверца открываться не будет. Установить правую дверцу после монтажа коммутационного шкафа невозможно, поэтому устанавливаю её сразу и закрываю на ключ.
Подключаю заземление к правой дверце.

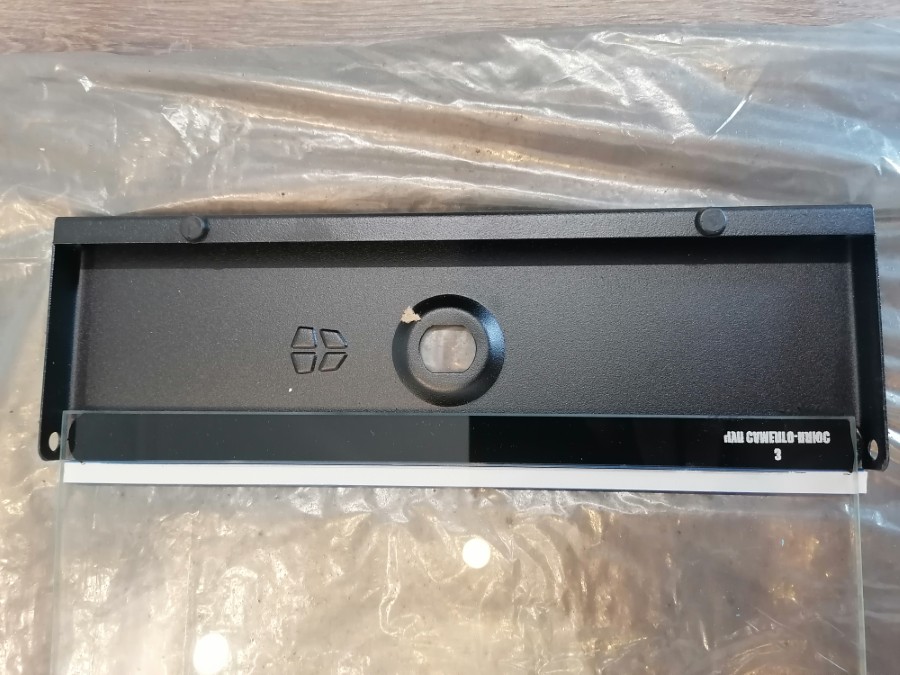

Устанавливаем петли на стеклянную дверцу.
Примеряем дверцу.

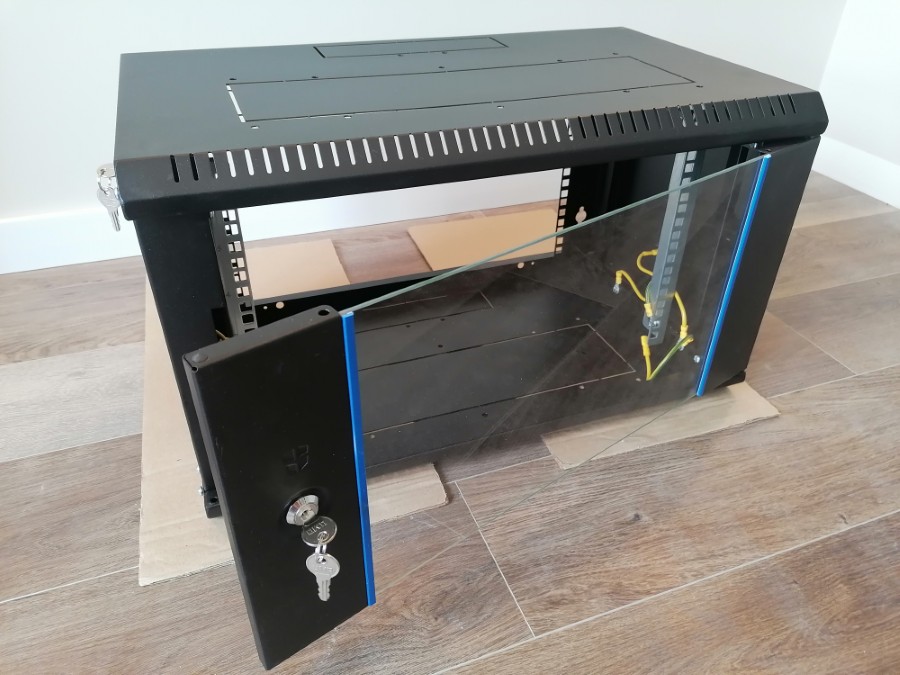

Левую дверцу тоже примеряем. Всё в порядке.
Затягиваем все винты до упора.

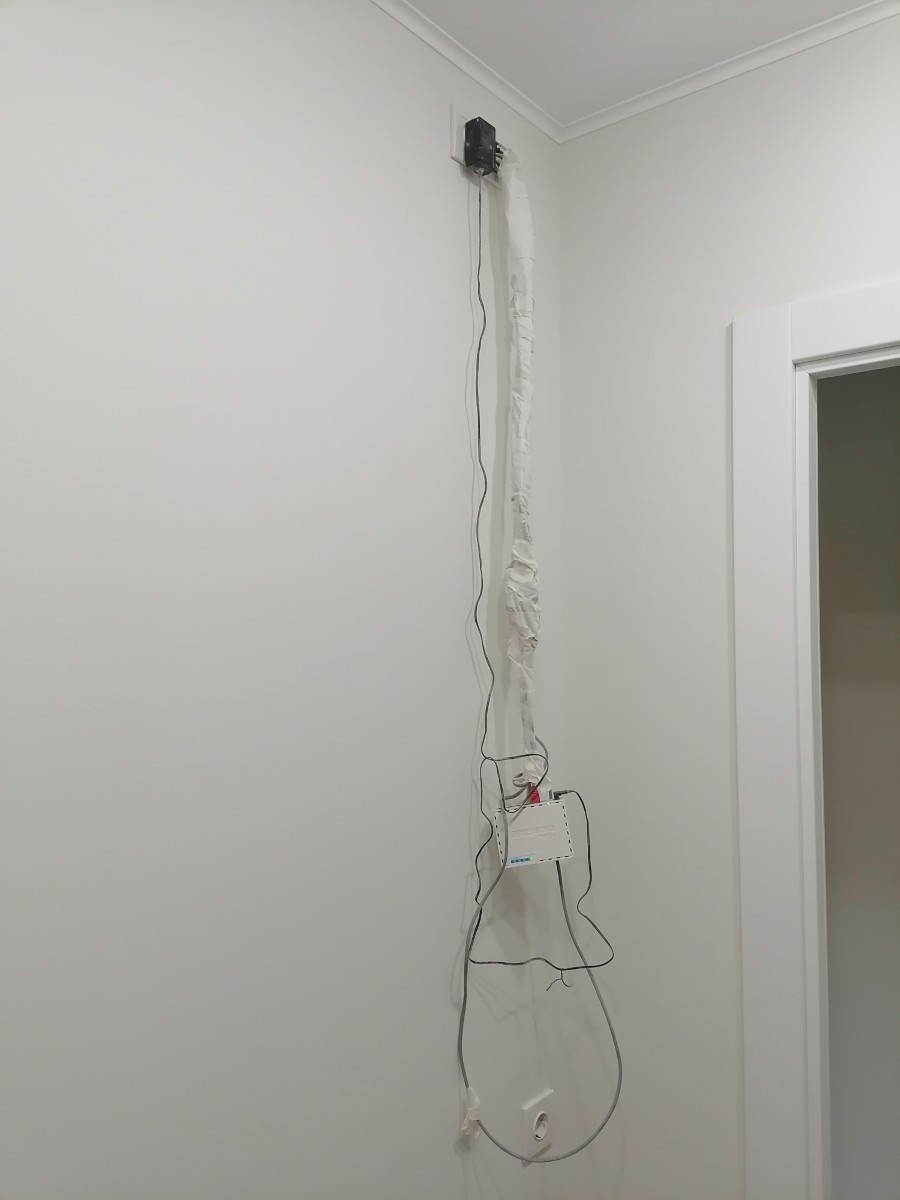

На месте монтажа делаем разметку. Устанавливать коммутационный шкаф будем на анкерные болты.
Проверяем правильность установки заземления.
На дверце тоже проверяем заземление.
Снимаем переднюю и левую дверцу.
Сверлим. Монтируем.
Вешаем переднюю и левую дверцу, подключаем заземление.
Заземляем сам шкаф.

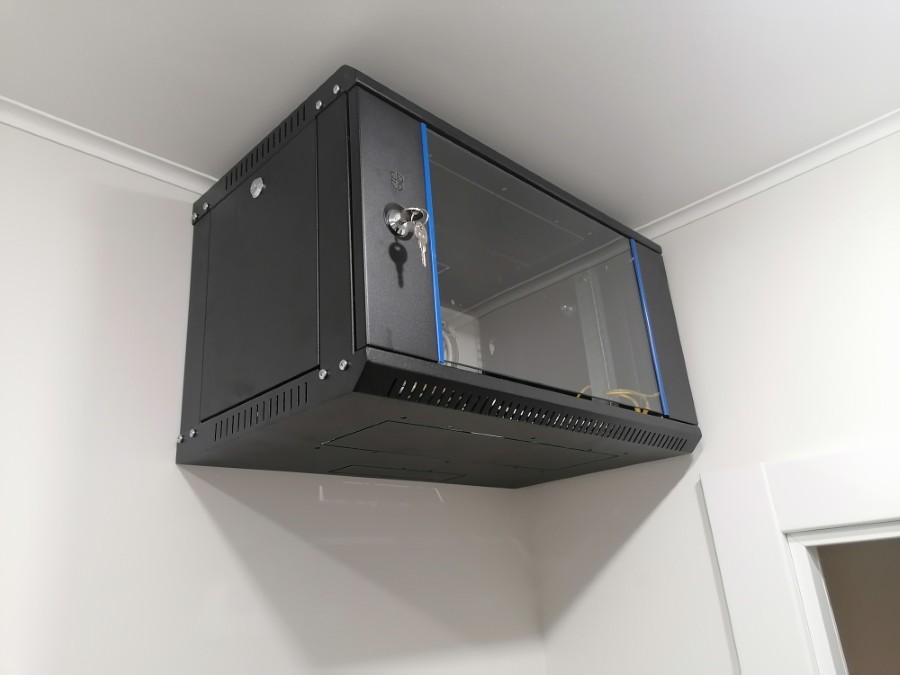

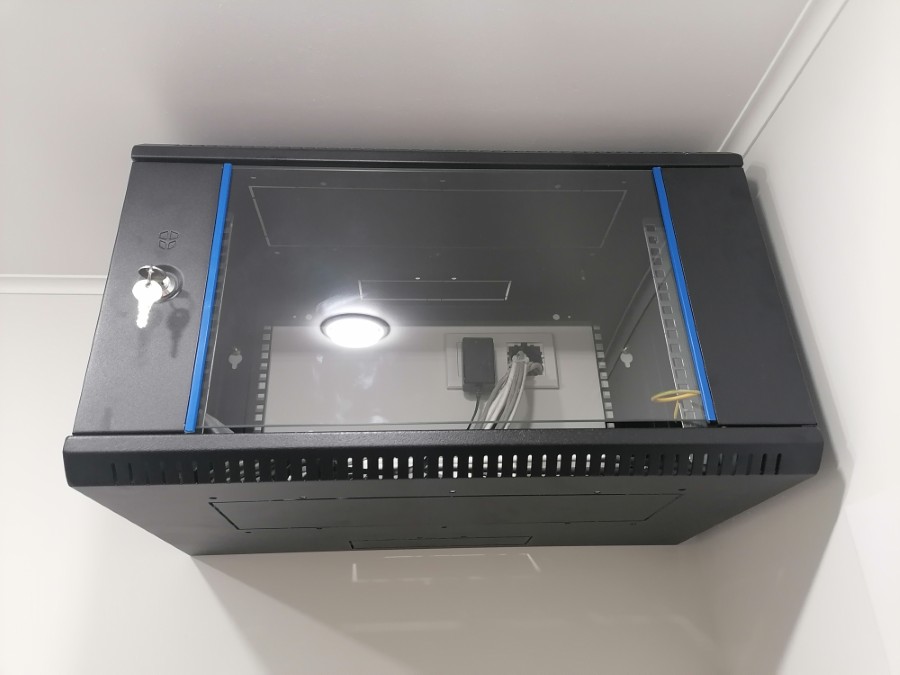

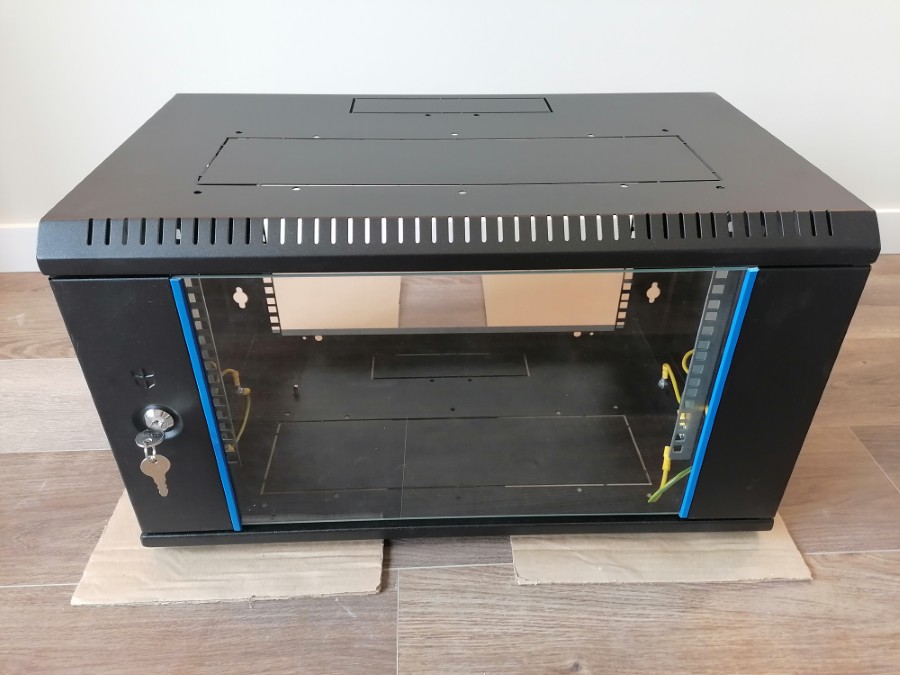

Монтаж произведён. Все довольны.
