Попала мне в руки материнская плата Gooxi G2SERO-B VER.C. Задача — воткнуть в корпус Supermicro. От передней панели корпуса идёт шлейф, который нужно подключить к материнской плате. Понятно, что просто так подключить его нельзя, он не подходит. Нужно подключать через гибкие переходники. Вопрос, куда подключать кнопки включения, сброса, индикаторов?

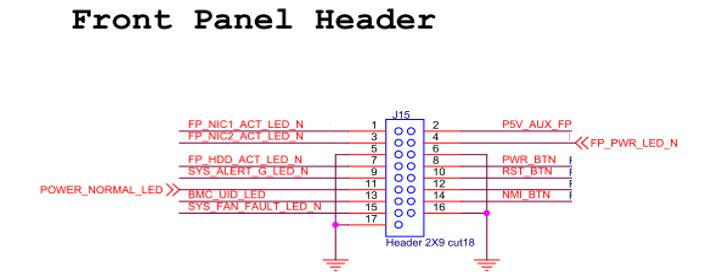

Нормальные люди идут читать мануал. а в мануале для материнской платы Gooxi G2SERO-B указано это:
И это — полная ерунда. Я написал вопрос в поддержку Gooxi, а в ответ тишина. Попробовал поискать в Интернете — пусто. Нейросети выдали бред. Пришлось разбираться самому.

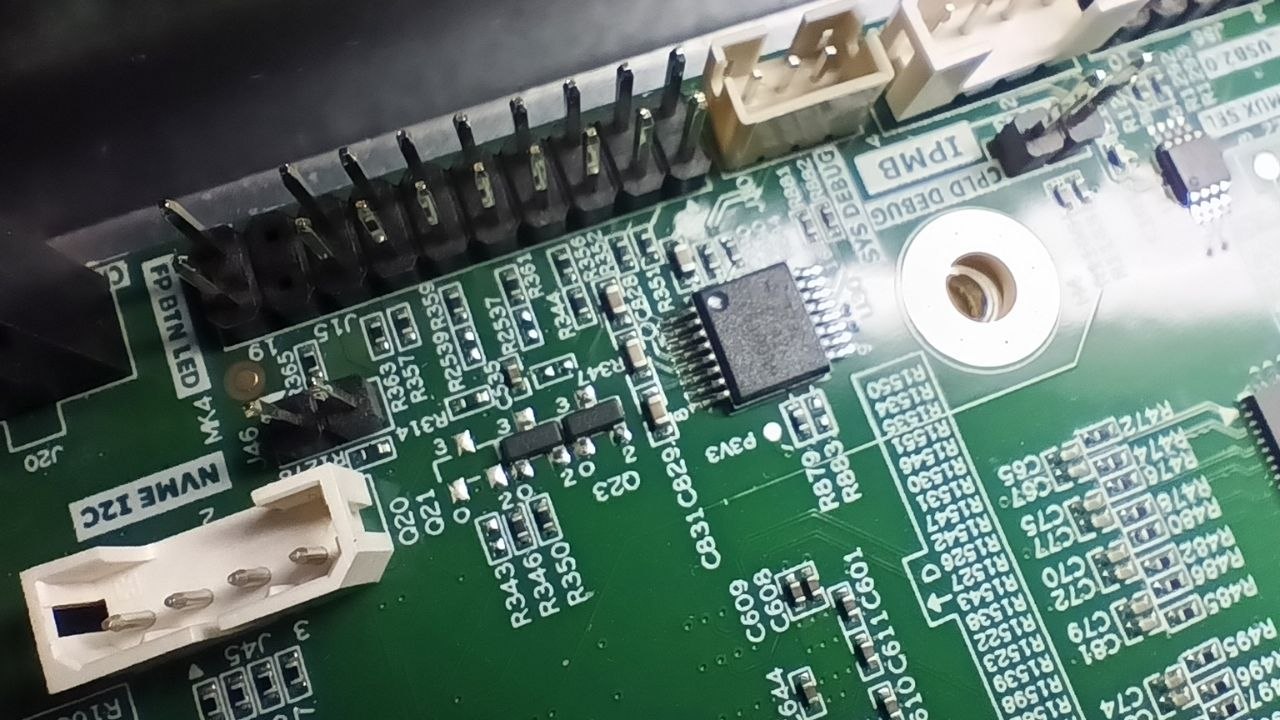

Посветил фонариком, посмотрел на маркировку. Это разъём 20 pin, вид сверху.
Первый разъём справа вверху. Семнадцатого и восемнадцатого нет.

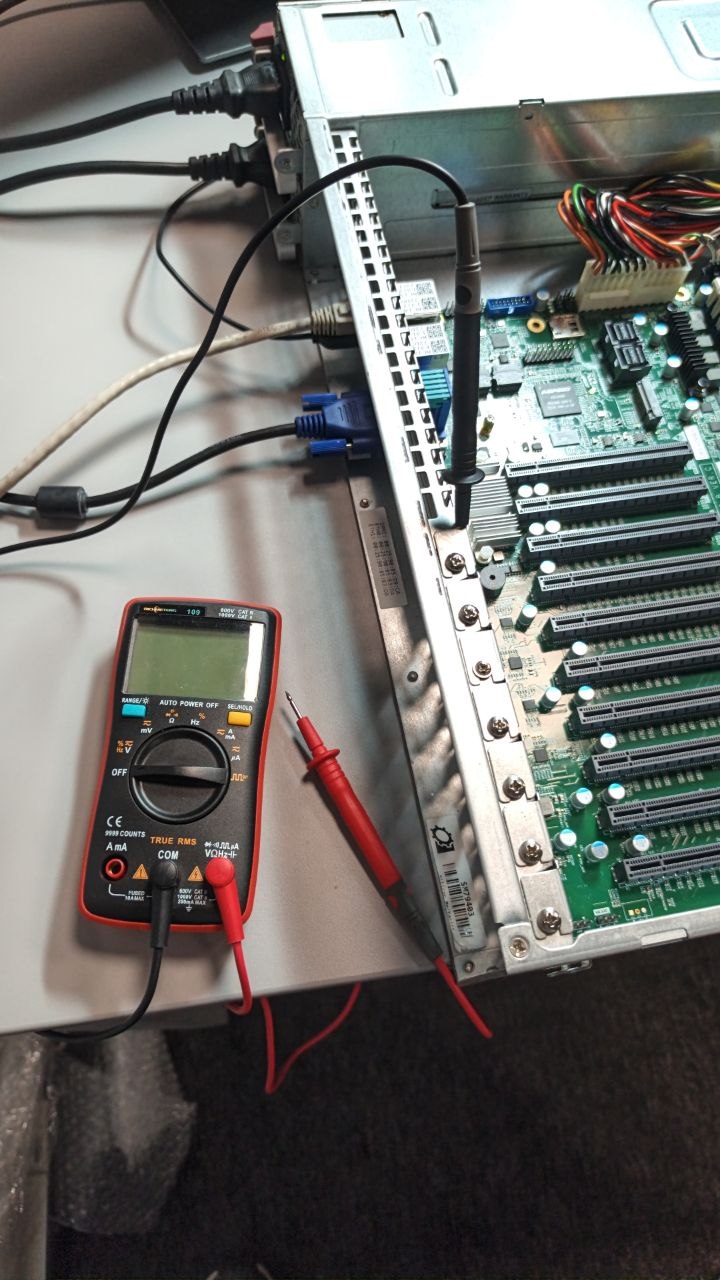

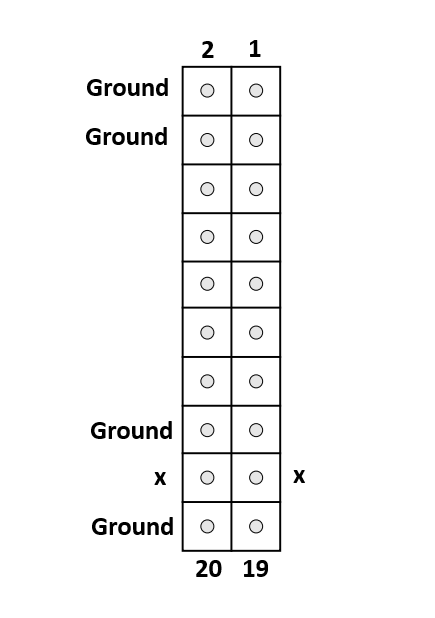

Вооружаюсь мультиметром и прозваниваю землю. В результате получаю такую картину пинов:

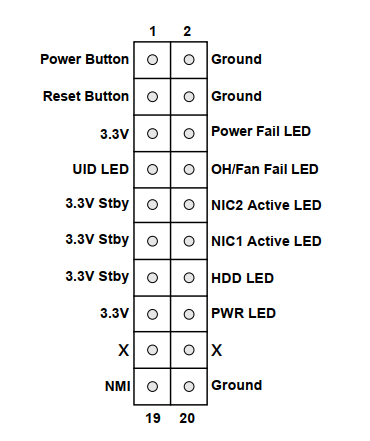

И это нифига не похоже на то, что нарисовано в мануале. Зато похоже (почти) на картинку из мануала по двухпроцессорной материнской плате Gooxi G2DERO-B, только в зеркальном отображении. Хотя номера портов совпадают. Видимо, это распиновка не разъёма, а шлейфа:
Пробую замкнуть 3 и 4 контакты, действительно, выполняется RESET. Пробую замкнуть 1 и 2 контакты — Power BTN. А потом я замечаю ещё одну замечательную вещь. Эта распиновка полностью совпадает с распиновкой материнской платы Supermicro X11DPL-i, здесь тоже шлейф:
Получается я мог просто подключить шлейф от корпуса Supermicro к материнской плате Gooxi?

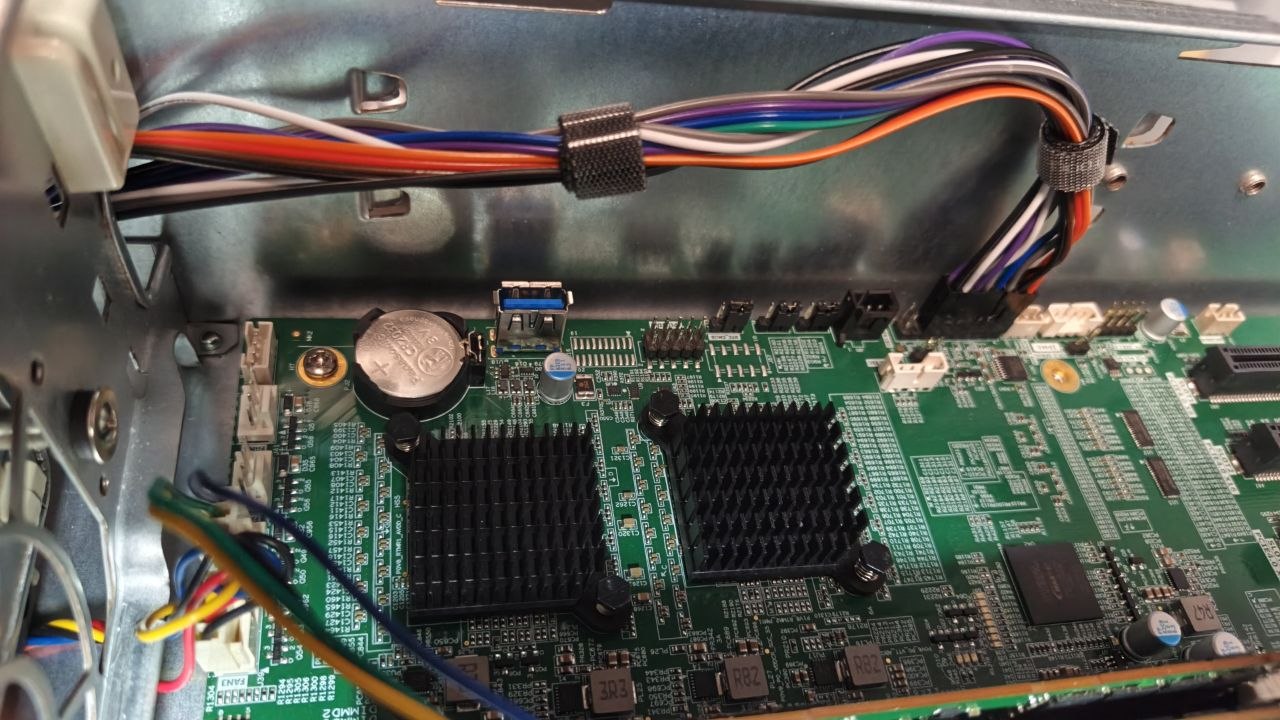

Ан, нет, не смог. Мешают соседние разъёмы. Придётся удлинять.

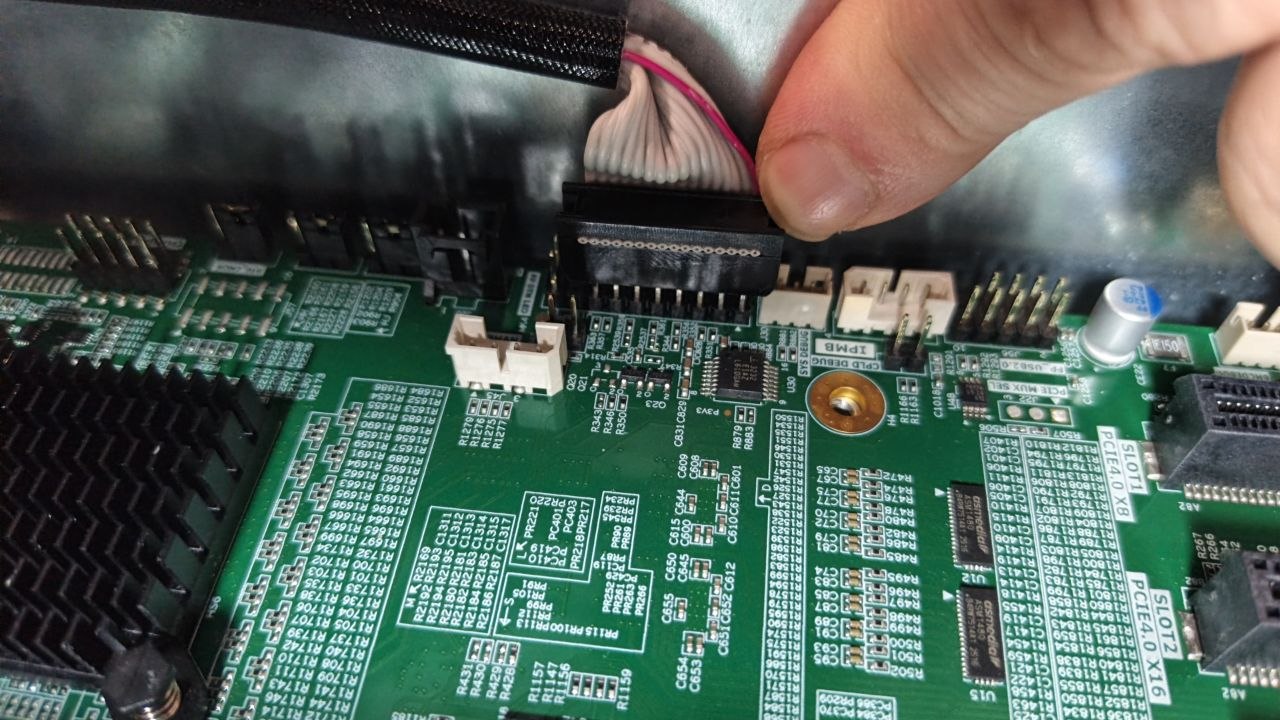

Так воткнулось.

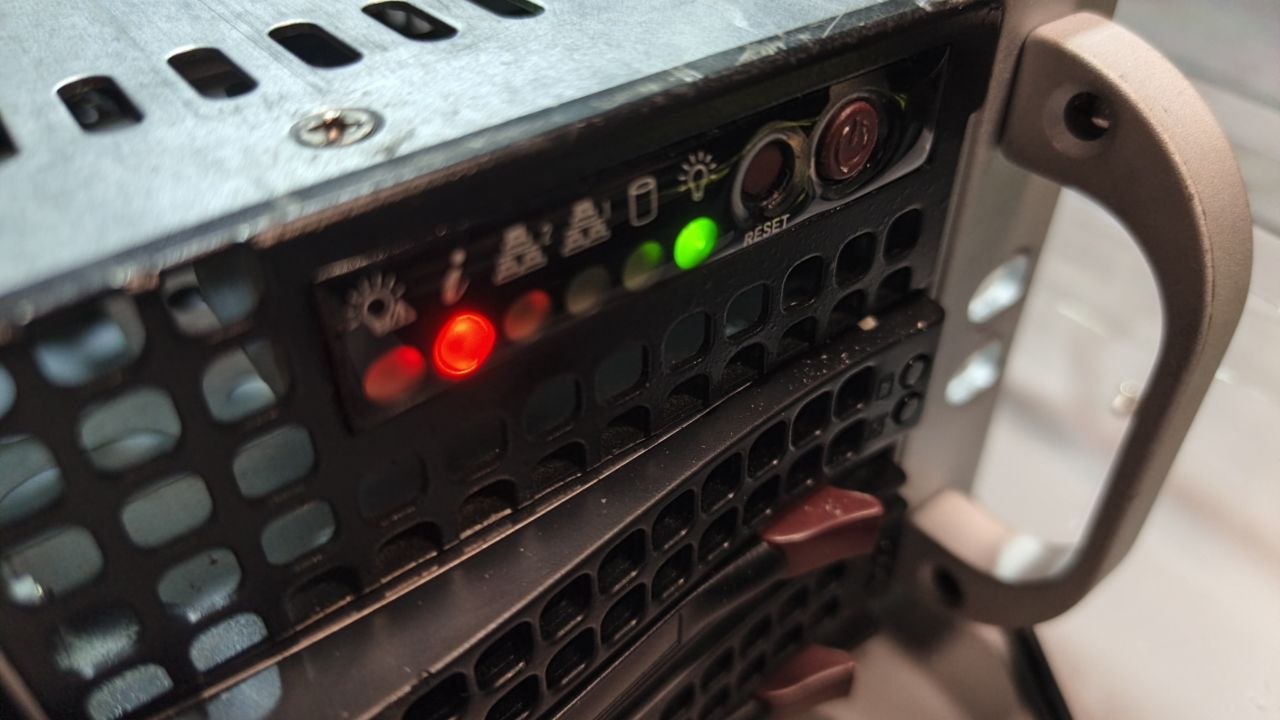

И даже заработало. И даже POWER_LED, который в выключенном состоянии показывает землю.

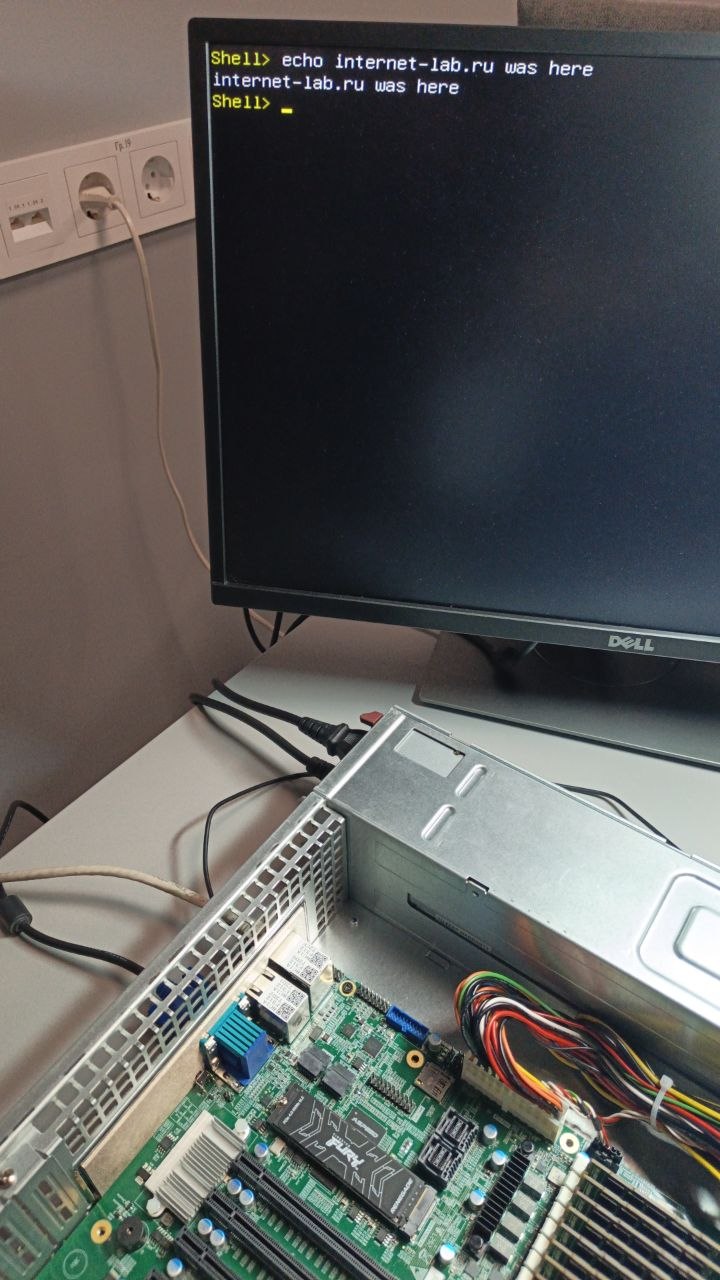

В итоге загрузилось.
