Адаптер M.2 на 6 SATA

M.2 PCIe к SATA 6

Заказал себе адаптер IRhasta M.2 PCIe к SATA 6G x6. Примечательно что адаптер можно найти от кучи разных брендов, на самом адаптере имя бренда не указано.

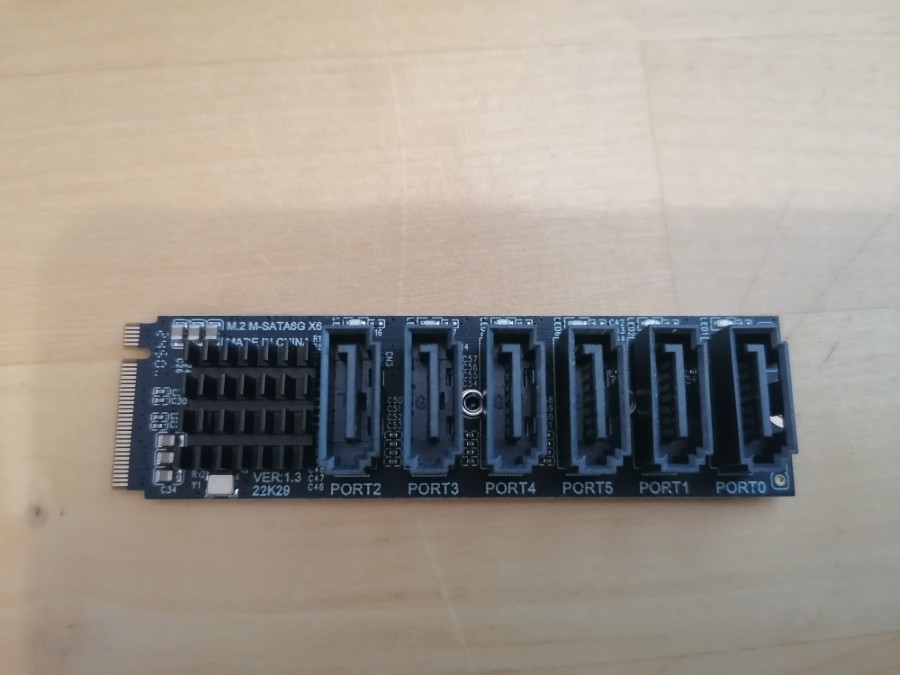

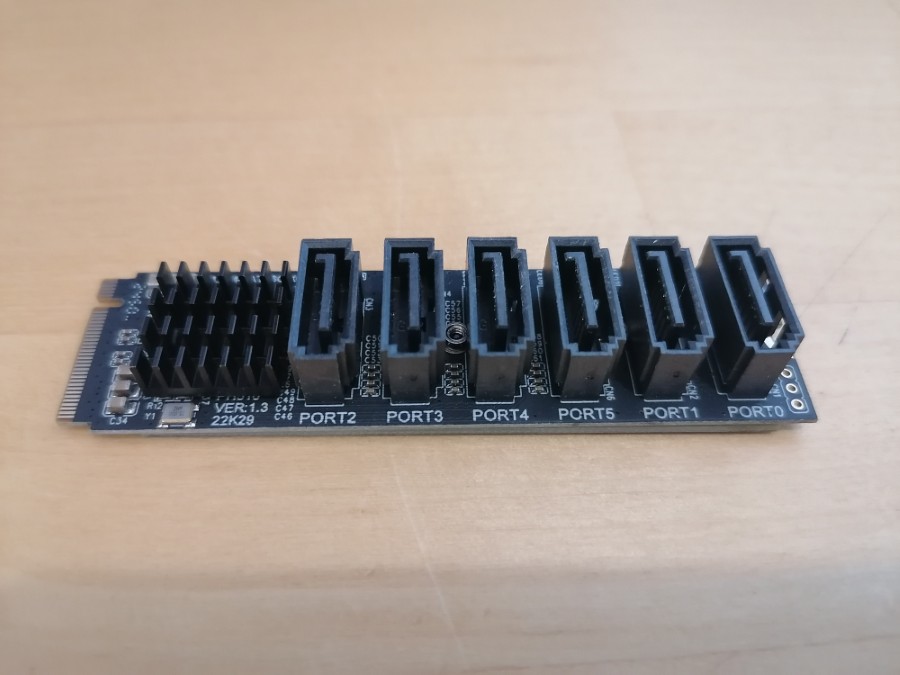

Адаптер подключается к слоту расширения M.2 и даёт 6 дополнительных портов SATA3 6G для подключения дополнительных дисков. Поддерживается в Linux и Windows, совместим с большинством современных материнских плат.

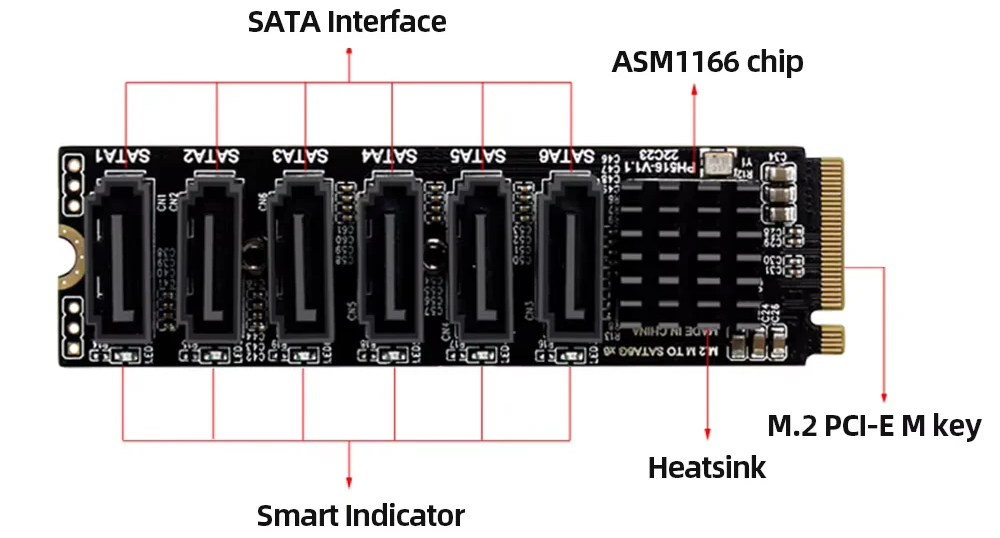

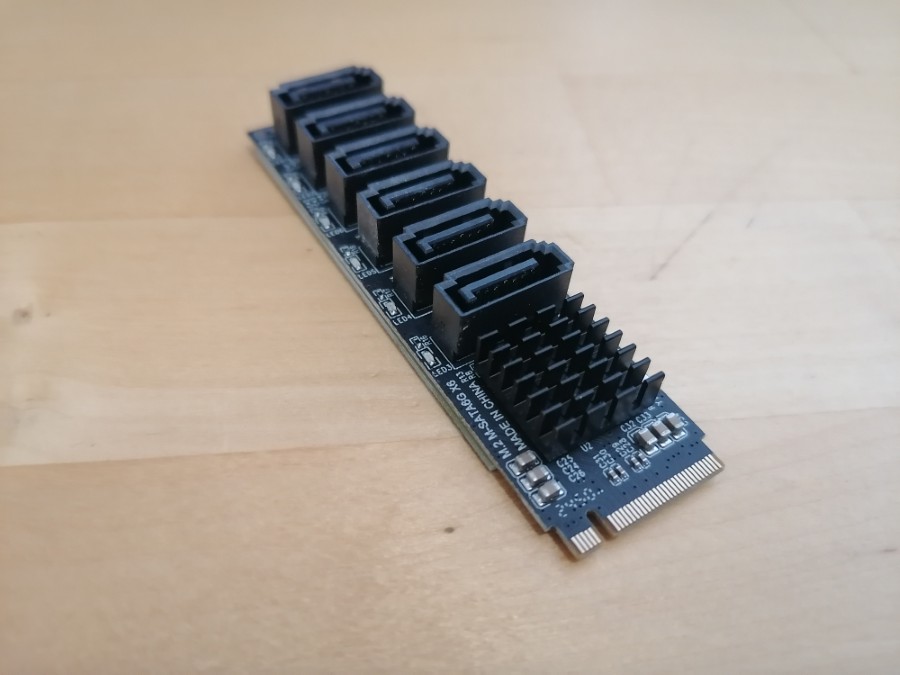

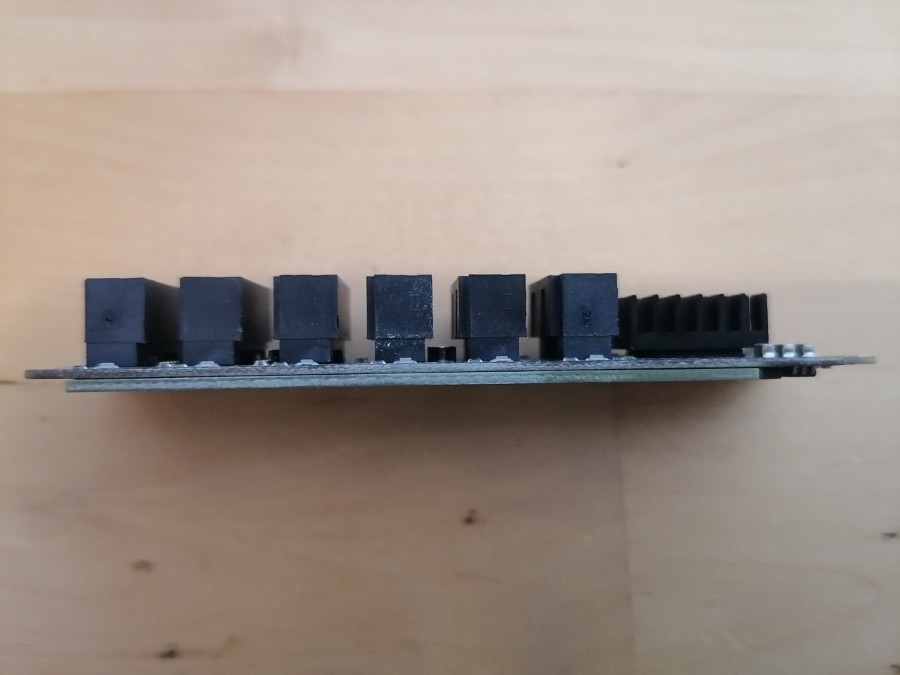

Адаптер оснащен несколькими функциями защиты, такими как защита от перегрузки по току, перенапряжения и короткого замыкания. На чипе ASMedia ASM1166 установлен радиатор.

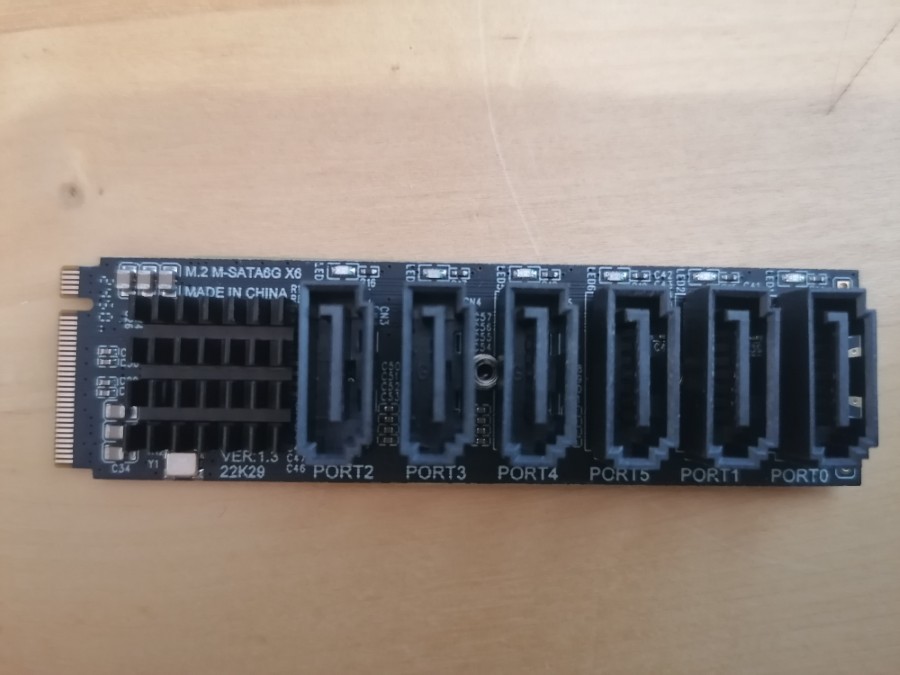

Рядом с каждым портом SATA находится зелёный светодиод.

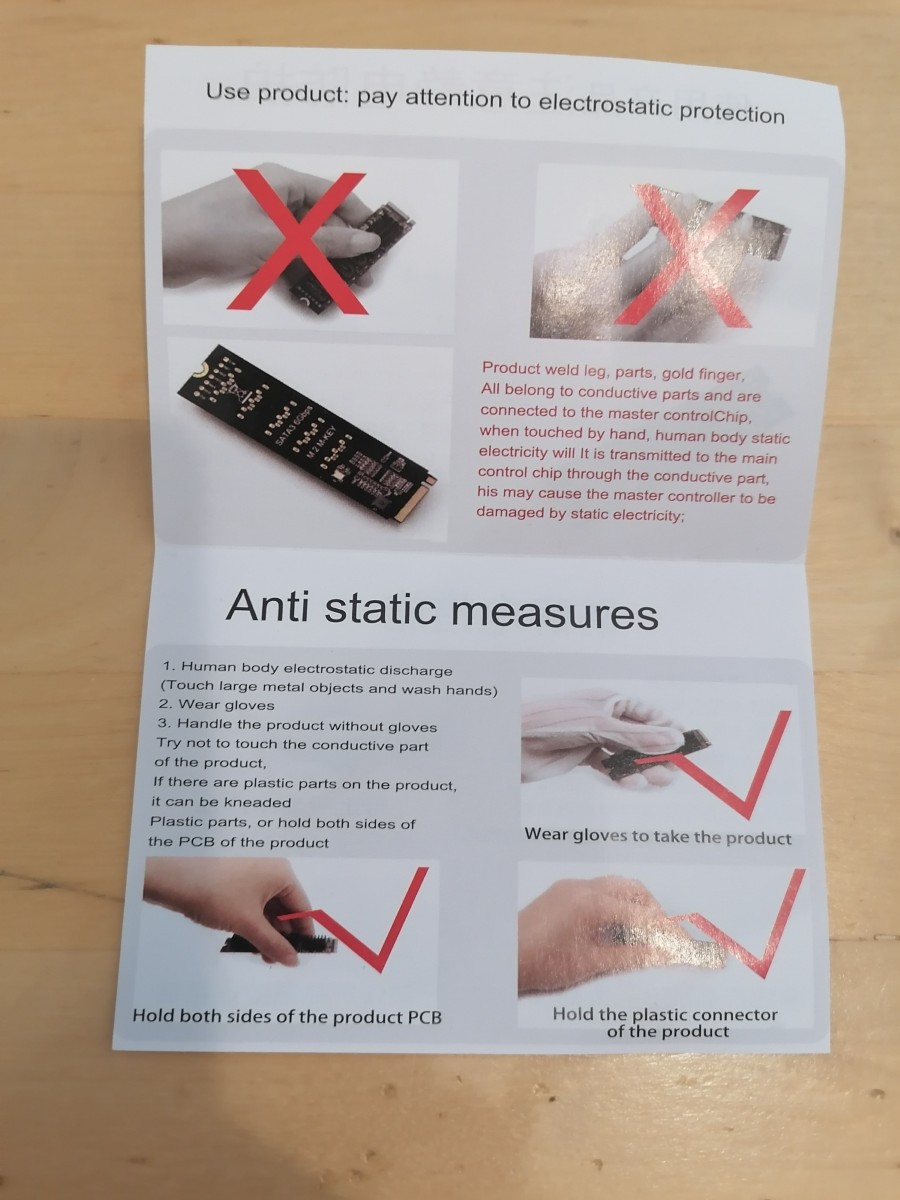

Упаковано в антистатический пакет. Подключил, всё работает.

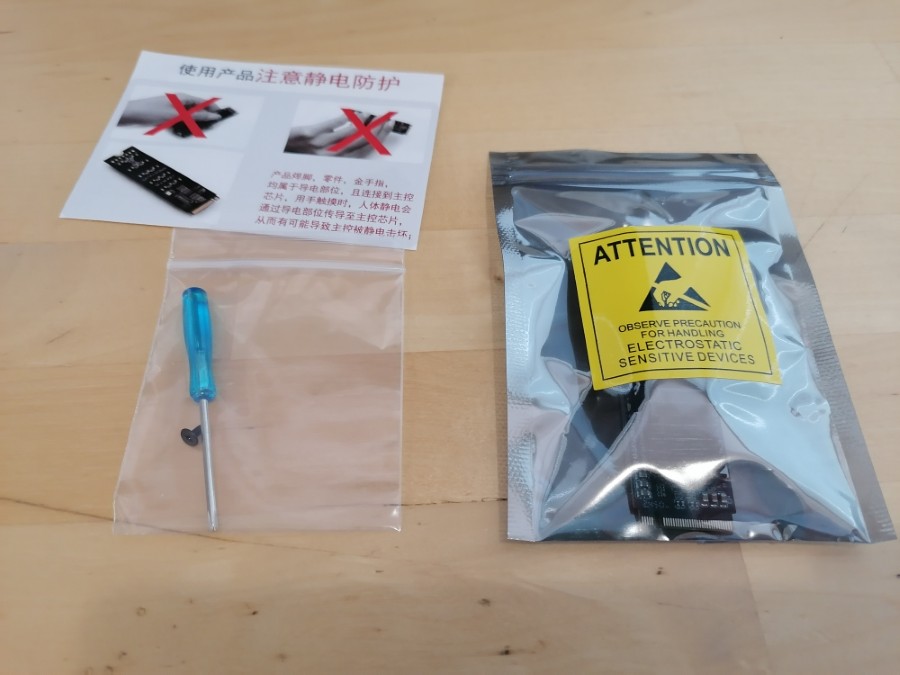

Комплектация

  • 1 карта адаптера расширения
  • 1 отвертка
  • 1 винт
sata

Характеристики

  • Бренд: IRhasta
  • Номер модели: M2 M-Key PCIE3.0 To 6 SATA Expansion Card
  • Производство: Китай
  • Тип: Riser PCI-E
  • Чип: ASM1166
  • Скорость передачи данных: 16000 (МБ/с)
  • Интерфейс подключения: M.2 PCIe 3.0
  • Интерфейс портов расширения: SATA3 (6G)
  • Количество портов расширения: 6
  • Вес: 32.8 г
  • Размер: 80 x 22 мм

Контроллер ASMedia ASM1166

ASM1166 — это SATA-контроллер (AHCI) с интерфейсом PCIe Gen3 x2 (восходящая линия) и шестью портами SATA Gen3 (нисходящая линия). Это низколатентный, экономичный и энергоэффективный AHCI-контроллер с шестью портами SATA и поддержкой каскадных портовых мультипликаторов. ASM1166 позволяет создавать высокопроизводительные системы ввода-вывода, включая серверные решения, системы хранения данных большой емкости и платформы для видеонаблюдения.

Ключевые особенности

Интерфейс PCIe

  • Подключение к корневому порту через 1 или 2 линии PCIe
  • Автоматическое определение конфигурации линий при загрузке
  • Поддержка скорости передачи:
  • 2.5 Гбит/с (250 МБ/с), 5 Гбит/с (500 МБ/с) или 8 Гбит/с (1 ГБ/с) на линию
  • Поддержка энергосберегающих режимов L0s/L1/L23/L3
  • Поддержка глубокого энергосберегающего режима L1 substate
  • Поддержка LTR (Latency Tolerance Reporting)
  • Поддержка AER (Advanced Error Reporting)
  • Поддержка SRIS (Separate Refclk Independent SSC)
  • Максимальный размер пакета (Max Payload Size) = 256 байт

Интерфейс SATA

  • Соответствие спецификации AHCI Rev. 1.4
  • Шесть портов SATA Gen3 (6 Гбит/с)
  • Поддержка NCQ (Native Command Queuing)
  • Поддержка индикации SATA LED
  • Поддержка портовых мультипликаторов (командное переключение)
  • Поддержка энергосберегающих режимов Partial/Slumber
  • Поддержка режима Device Sleep

Общие характеристики

  • Тактовый генератор 25 МГц
  • Поддержка SSC (Spread Spectrum Clocking) для PCIe и SATA
  • GPIO для дополнительного управления вводом-выводом

Ссылки

https://www.asmedia.com.tw/product/45aYq54sP8Qh7WH8/58dYQ8bxZ4UR9wG5
