Быстрая диагностика HPE Proliant DL580 Gen9

HPE Proliant DL580 Gen9

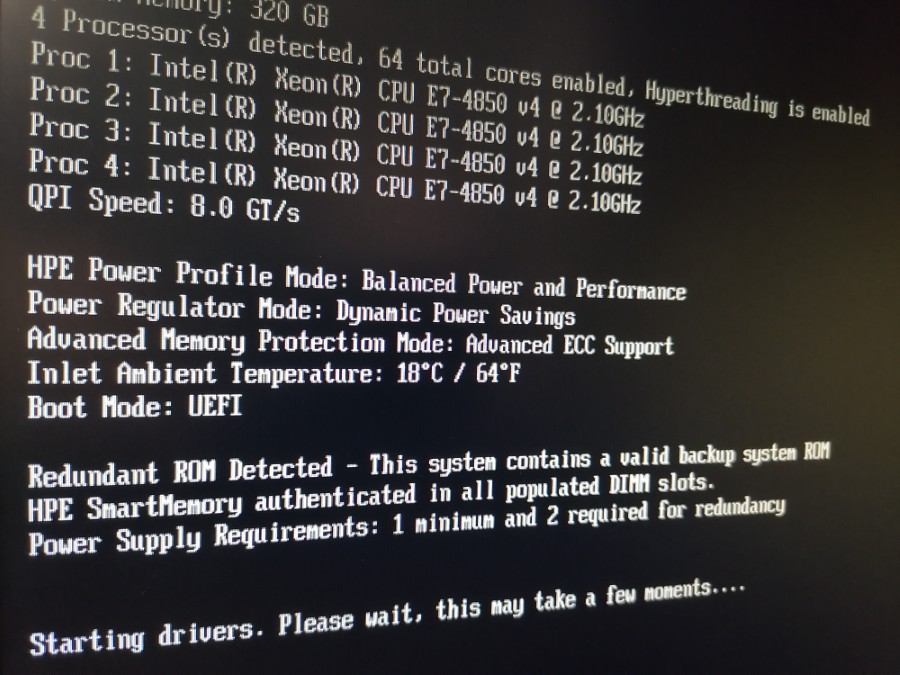

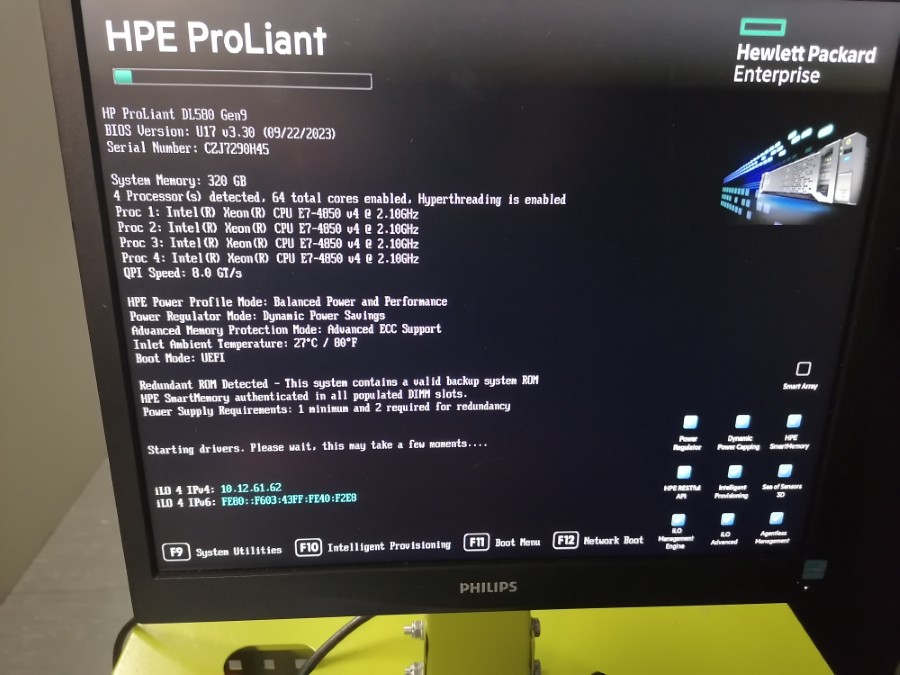

Сервер HPE Proliant DL580 Gen9 перезагрузили. После перезагрузки он на смог загрузиться. Загрузка останавливалась на сообщении:

Starting Drivers. Please wait, this may take a few moments...

hpe

Неприятность состоит ещё и в том, что невозможно попасть в BIOS, там что-нибудь потыкать.

Обновление прошивок iLO и BIOS ничего не дало, ошибка та же, придётся ехать в цод для быстрой диагностики.

hpe

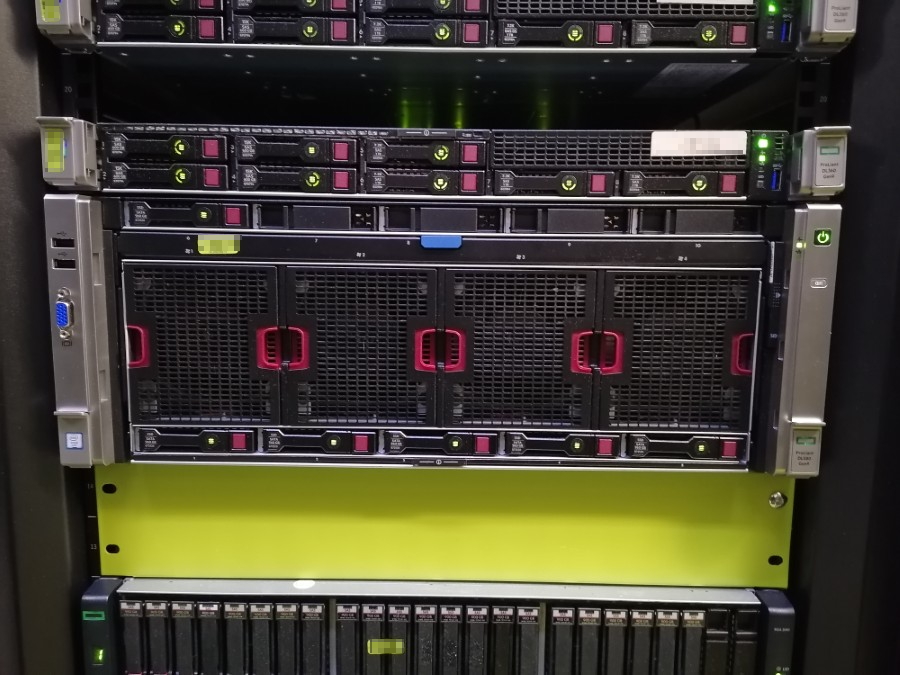

А вот и больной.

hpe

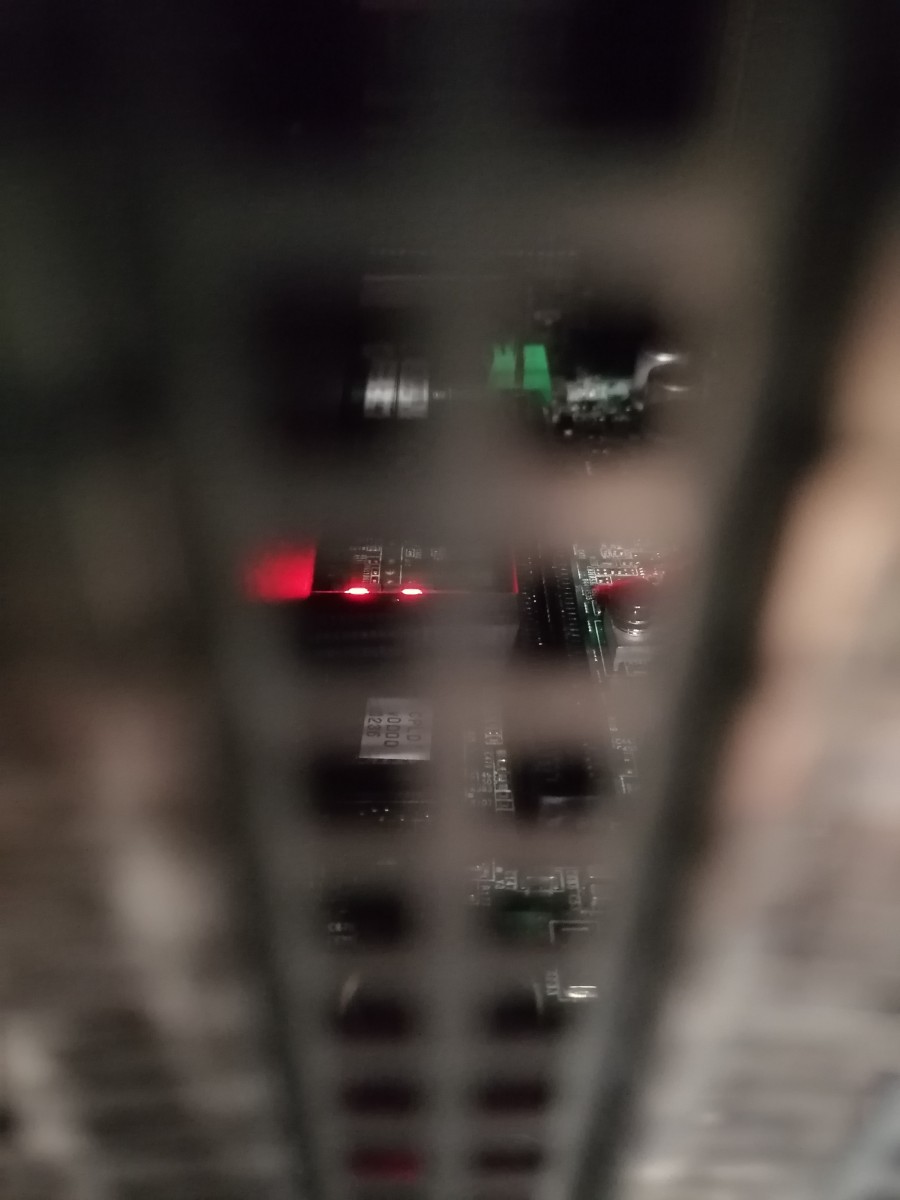

Внутри что-то красное горит, проверю.

hpe

В стойке нормально диагностику не провести, буду извлекать.

hpe

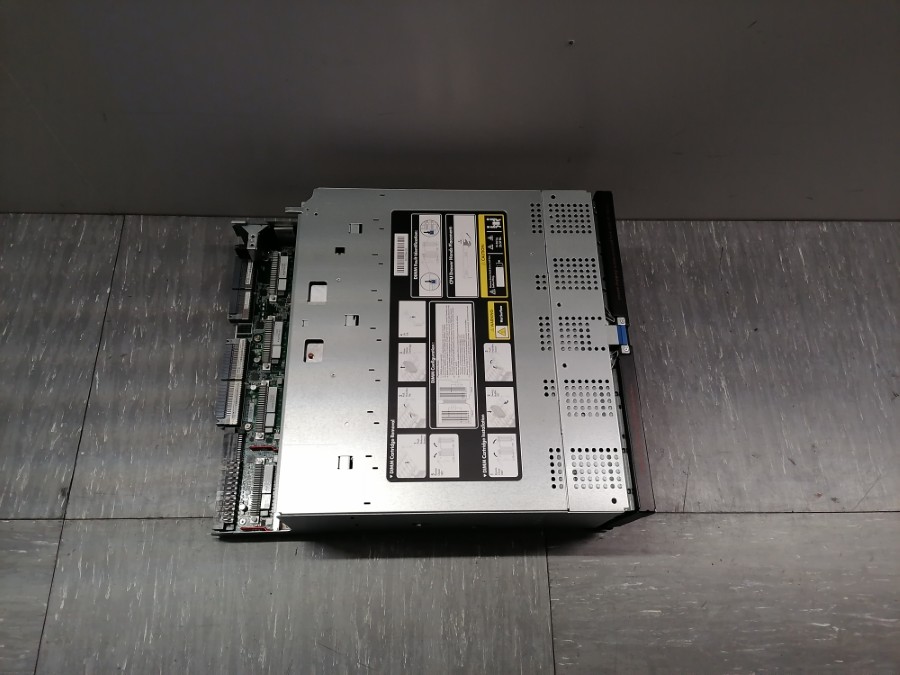

Снимаю процессорный блок. Я один, всё разом не подниму.

hpe

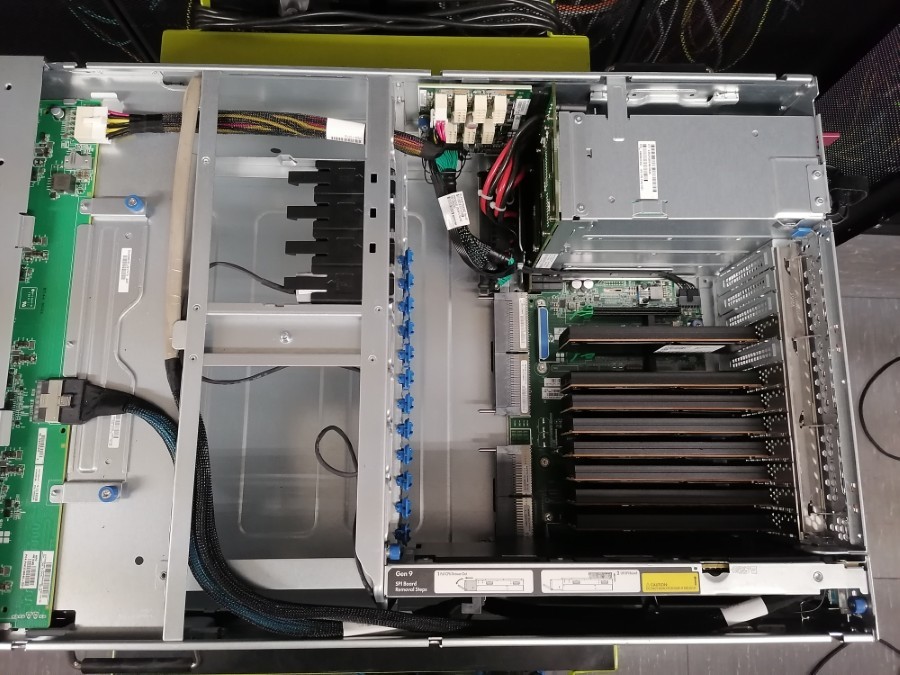

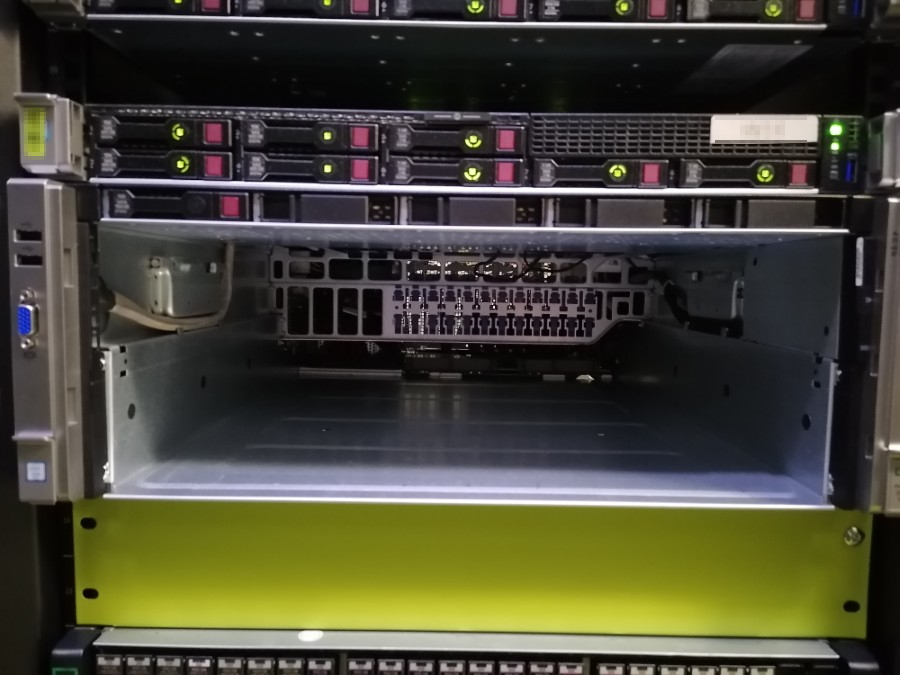

Сервер стал легче.

hpe

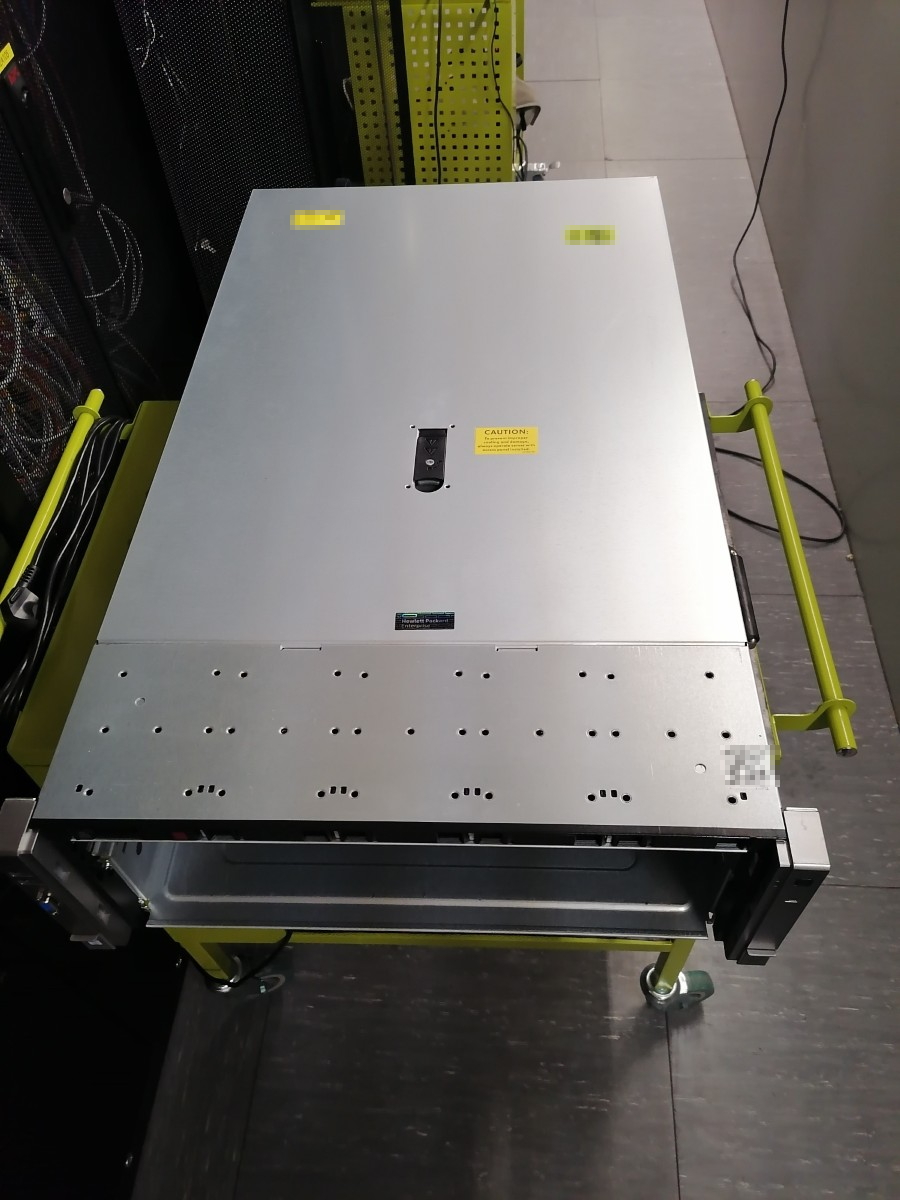

Теперь я смог в одиночку снять сервер. Не рекомендую это делать одному.

hpe

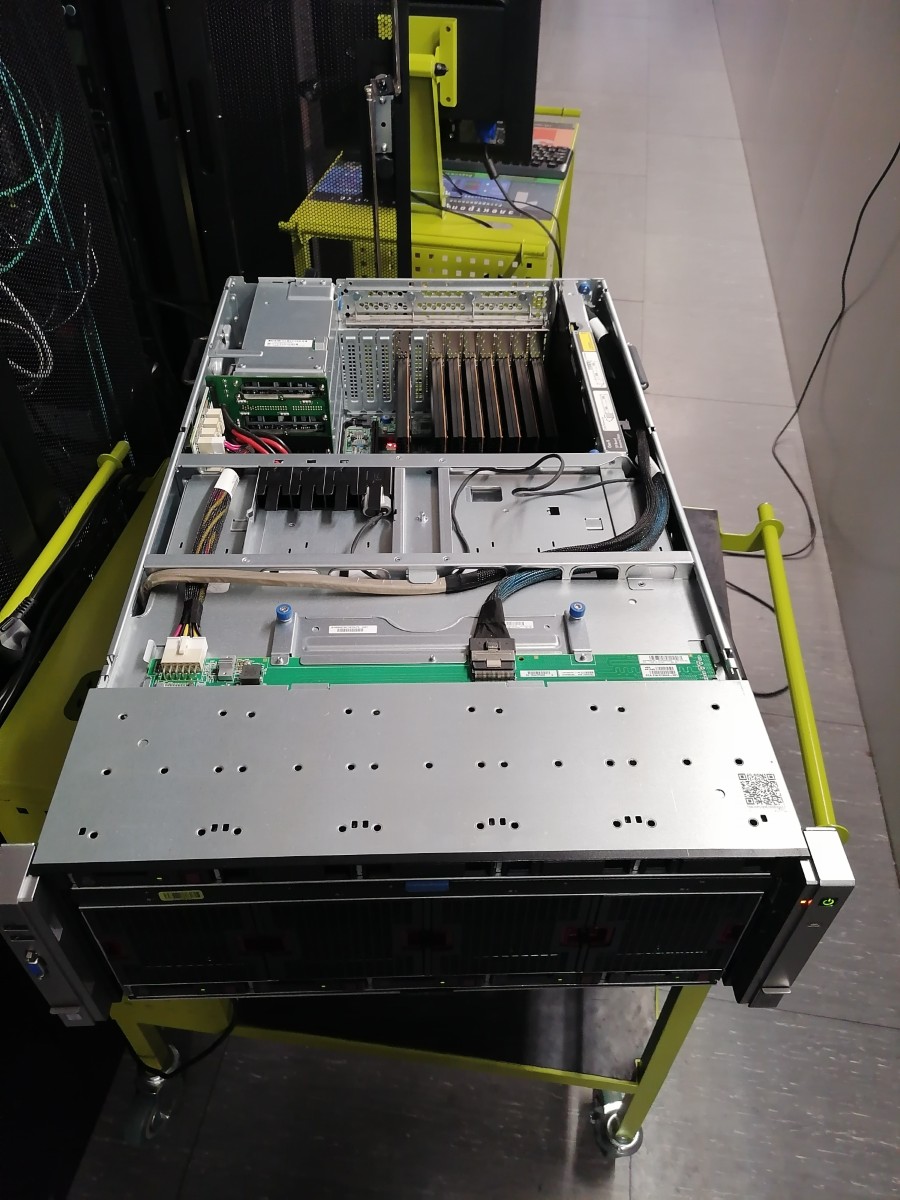

Устанавливаю процессорный блок обратно.

hpe

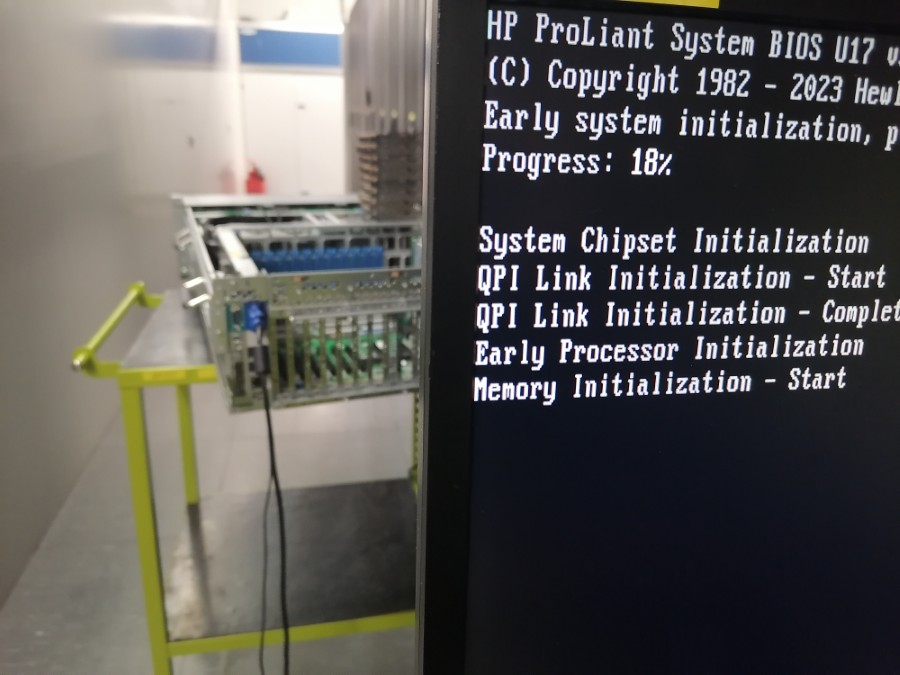

Проверяю подключения. Включаю сервер.

hpe

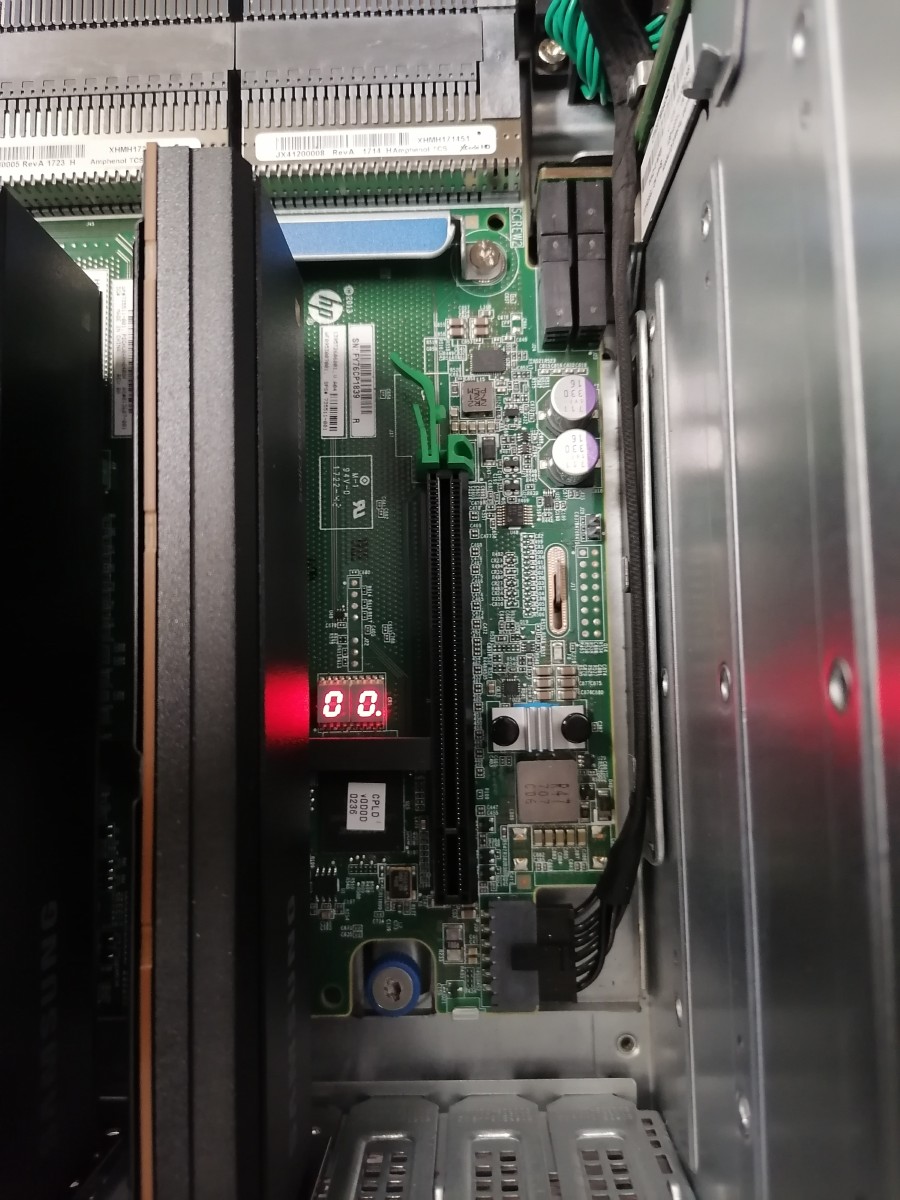

То что горело красным — это всего лишь индикатор POST.

Естественно, после включения сервер так и не смог загрузиться. Буду по очереди извлекать компоненты. Обесточиваю сервер.

hpe

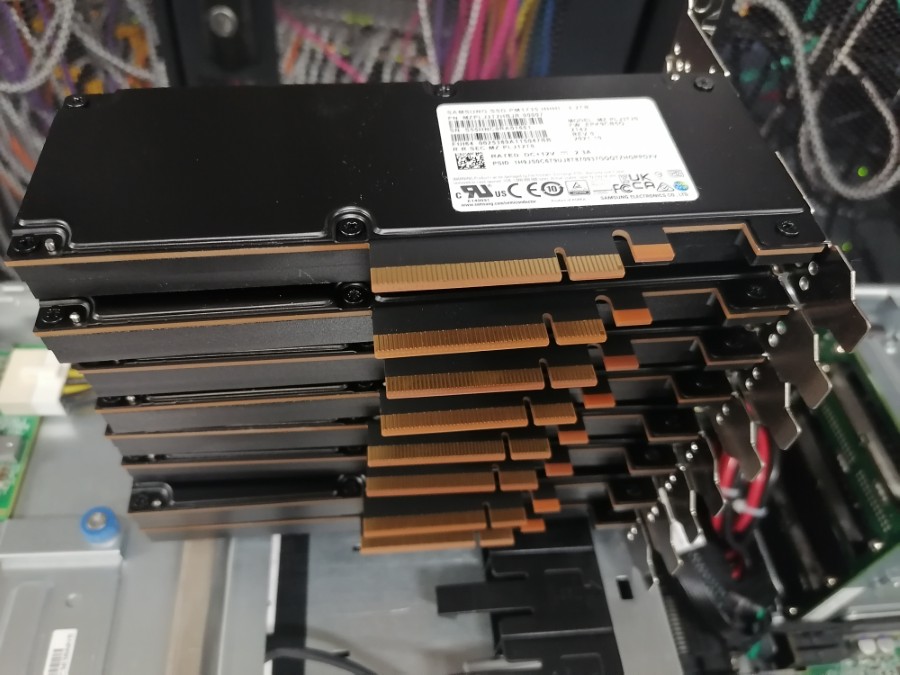

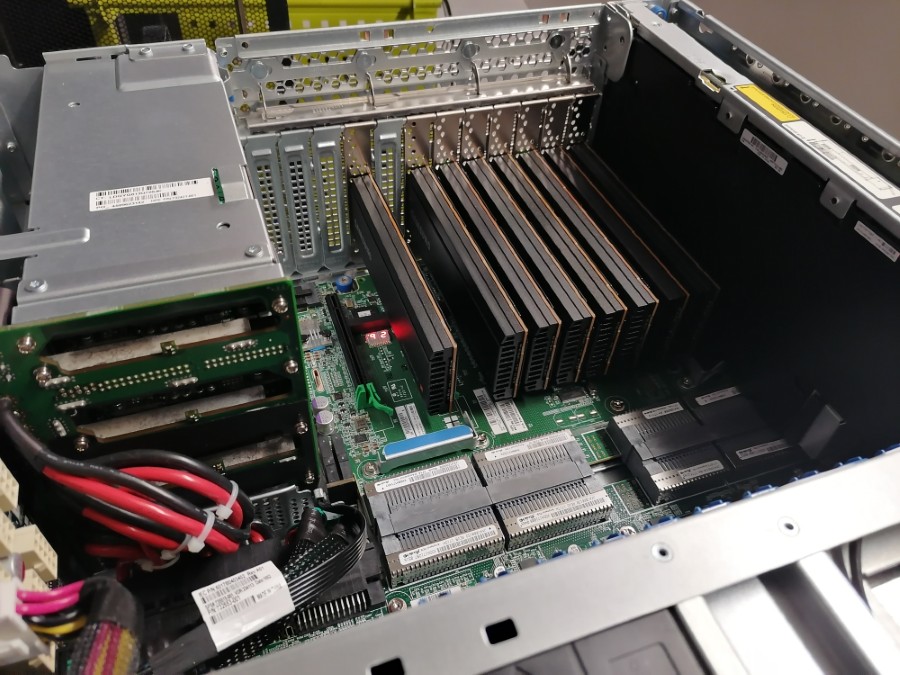

Для начала извлекаю все NVMe платы. Был уже такой случай, когда неисправный диск приводил к невозможности загрузки сервера.

hpe

Эффект нулевой.

hpe

Попробую теперь снять сетевую карту.

hpe

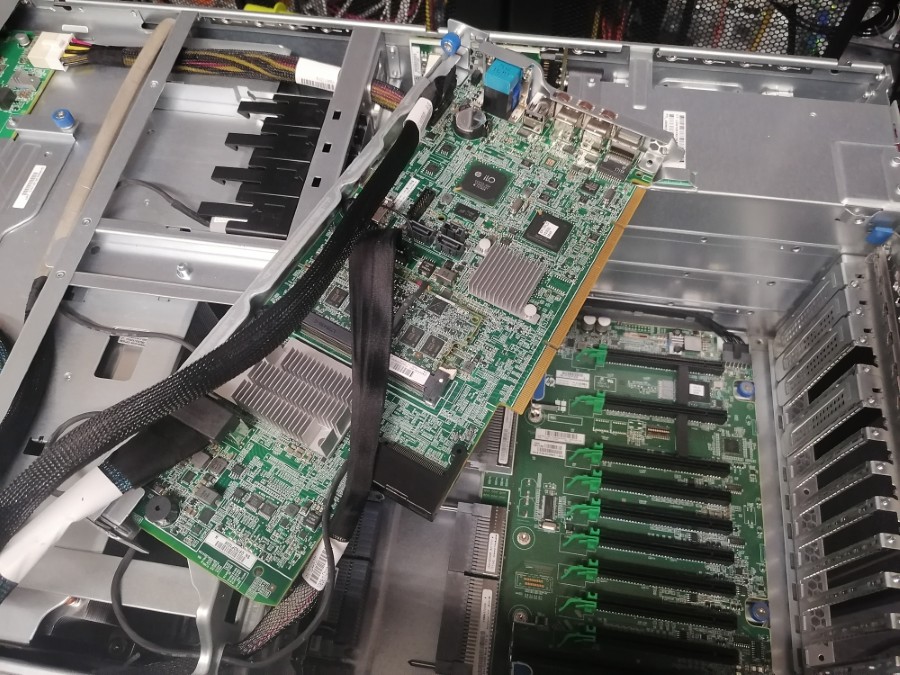

Чтобы до неё добраться, нужно снять BaseBoard.

hpe

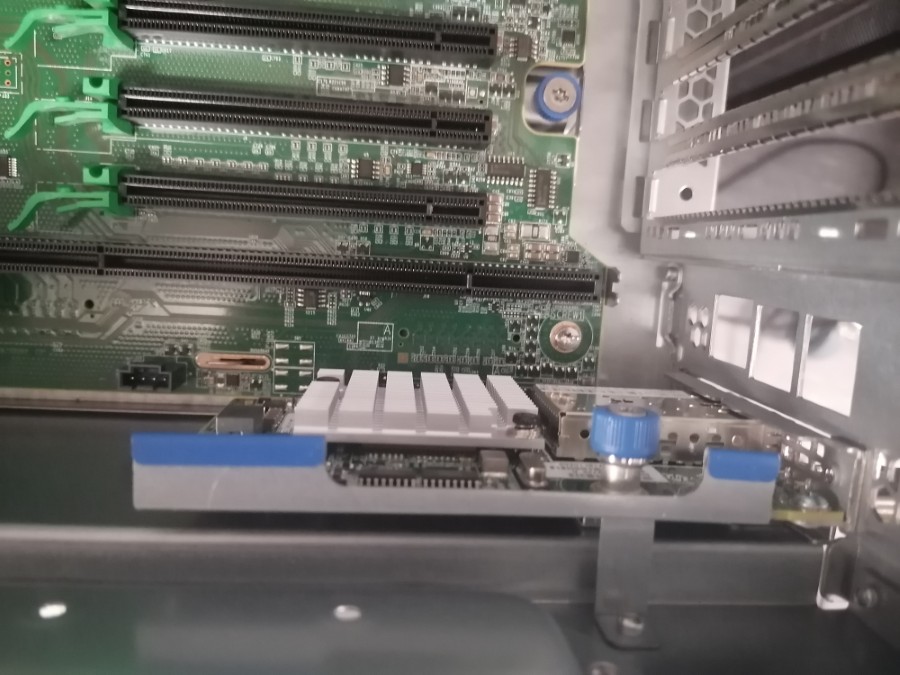

Используется FLR модуль.

FlexibleLOM — FLB и FLR

hpe

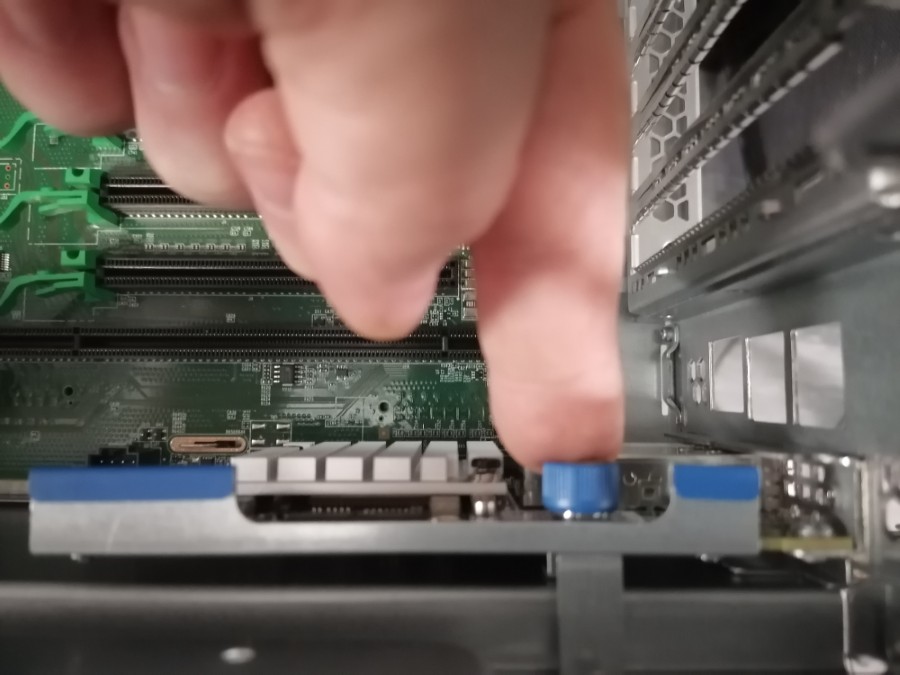

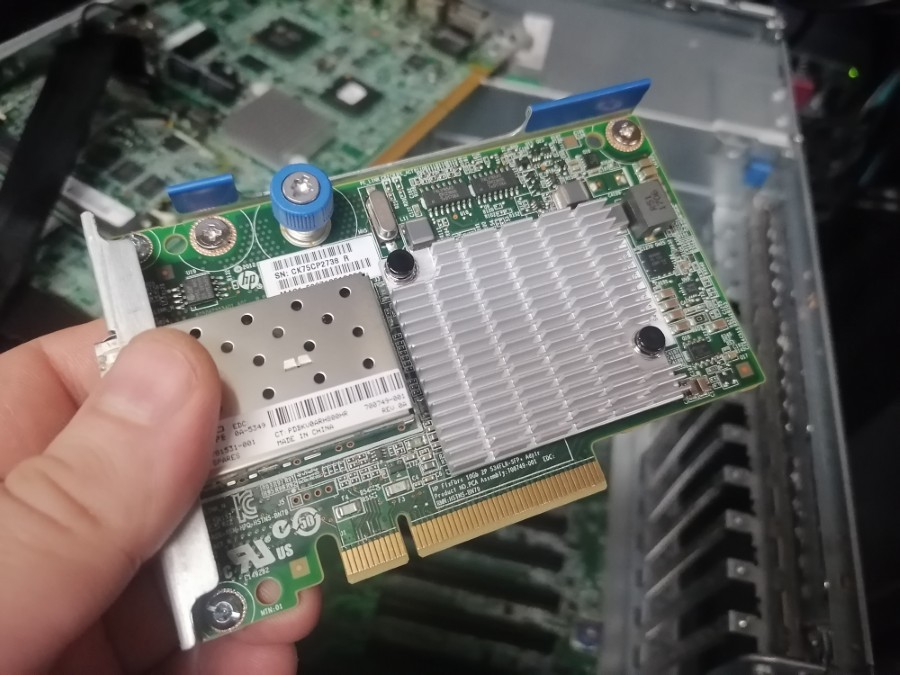

Снимаю сетевую карту.

Эффект нулевой.

hpe

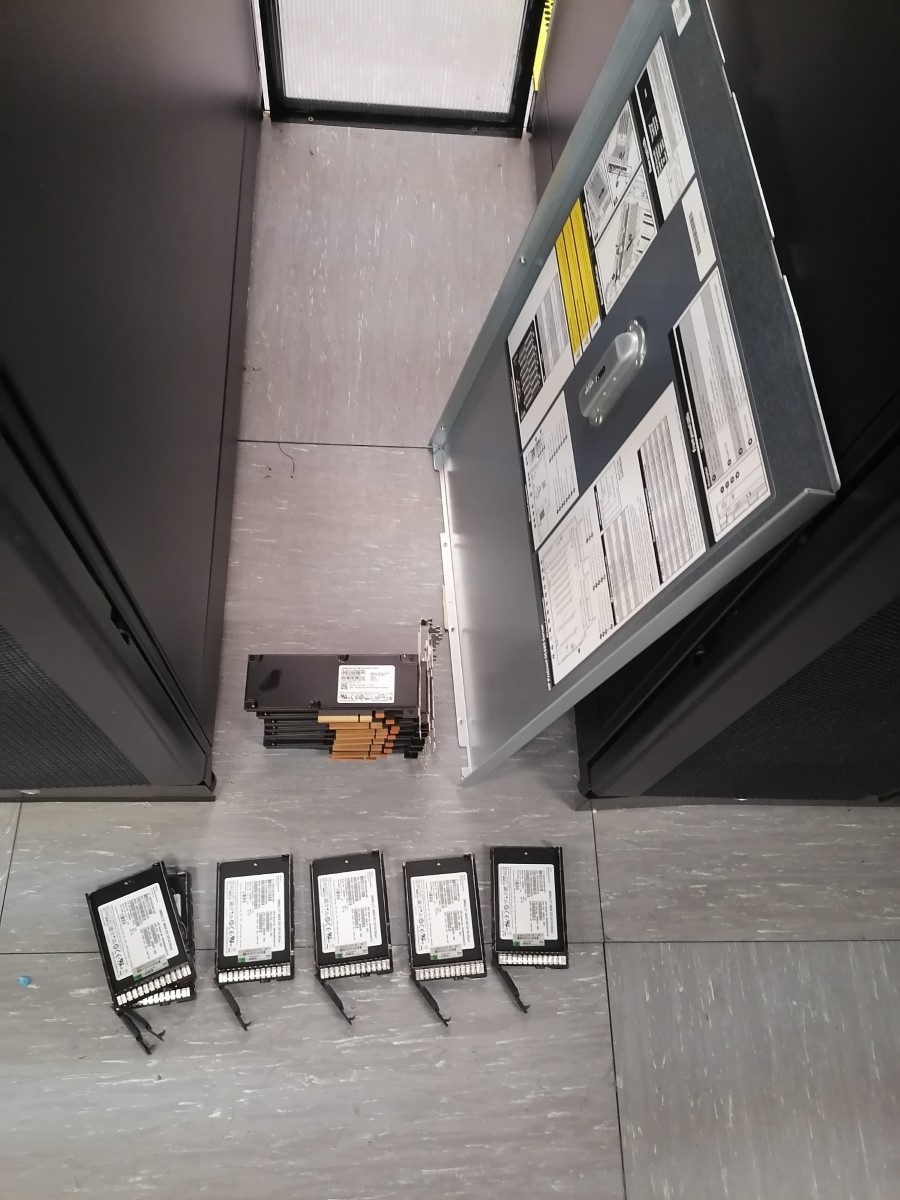

Облегчу контроллеру жизнь, извлекаю все диски.

hpe

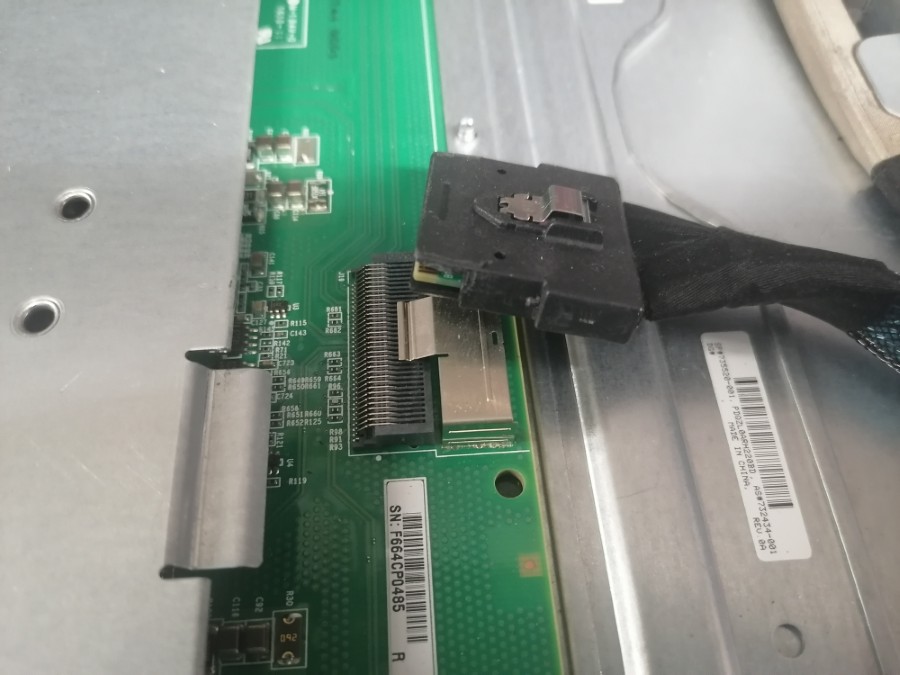

Отключаю верхнюю корзину.

hpe

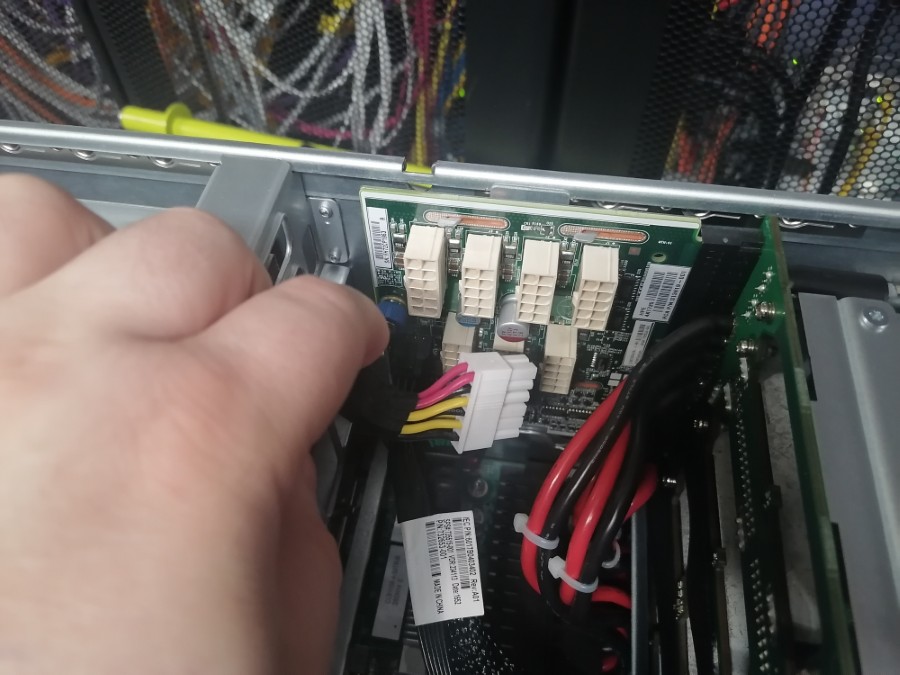

Снимаю с корзины питание.

Эффект нулевой.

hpe

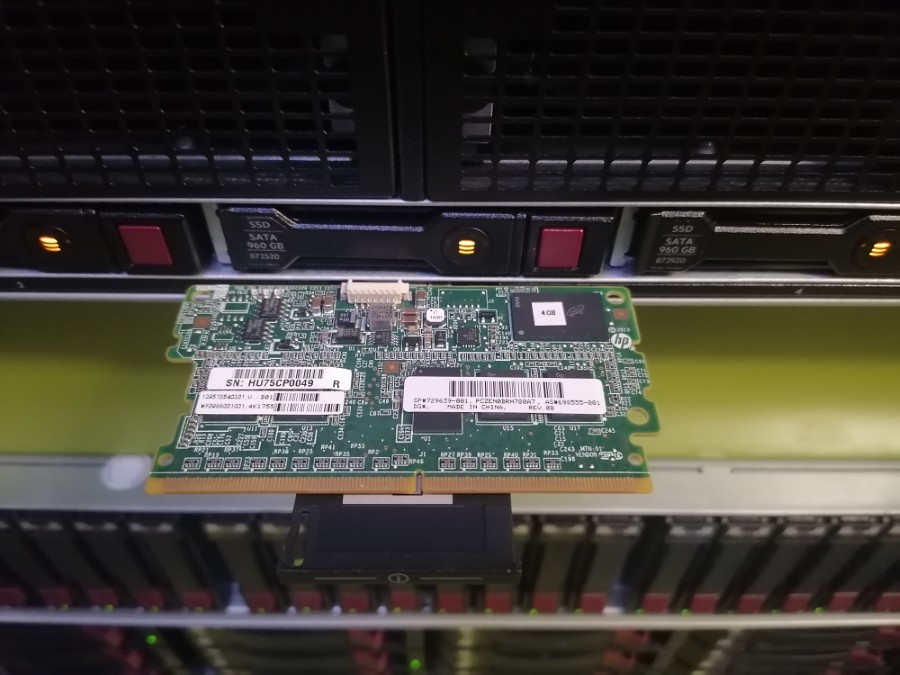

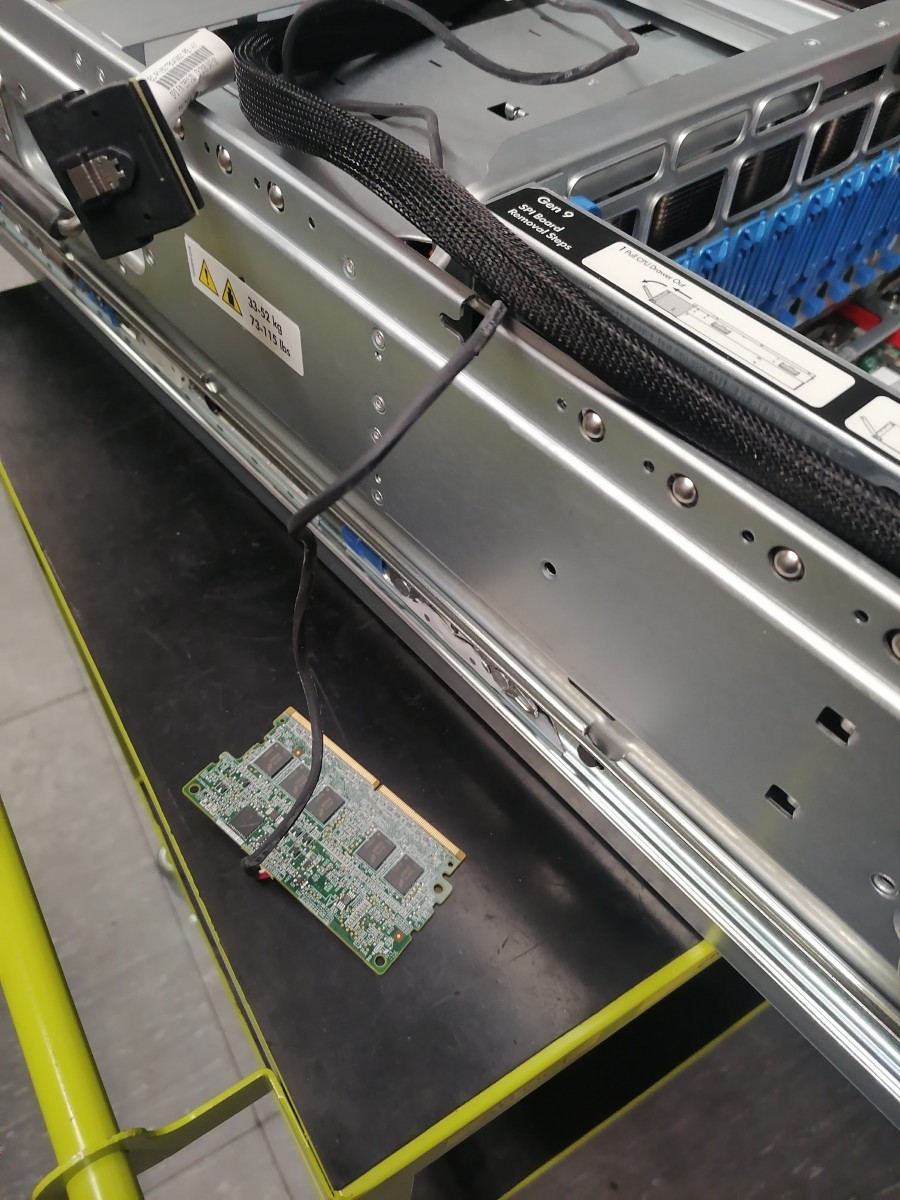

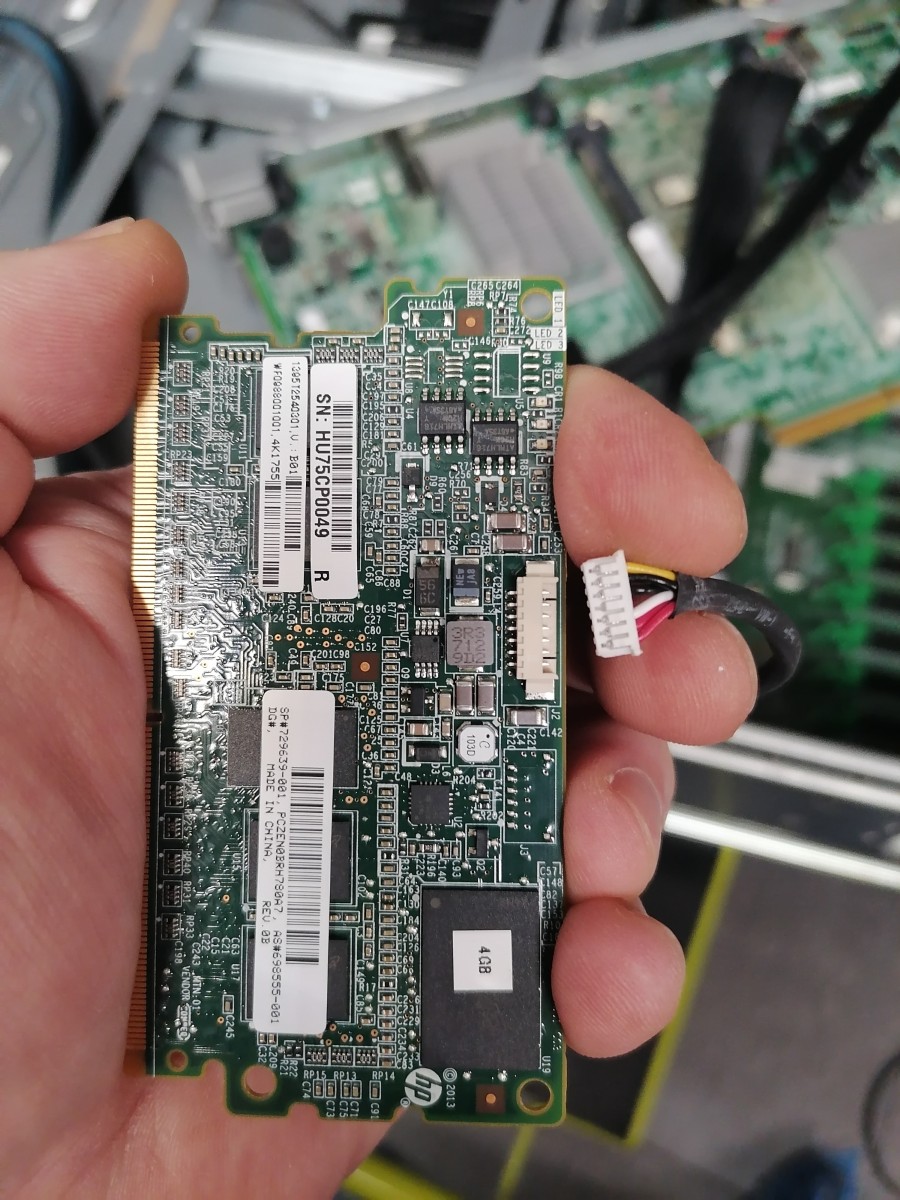

Снимаю кэш-модуль. Попробую теперь загрузить сервер.

hpe

Пока всё по-прежнему. А нет, смотри-ка, кнопки быстрого запуска появились.

hpe

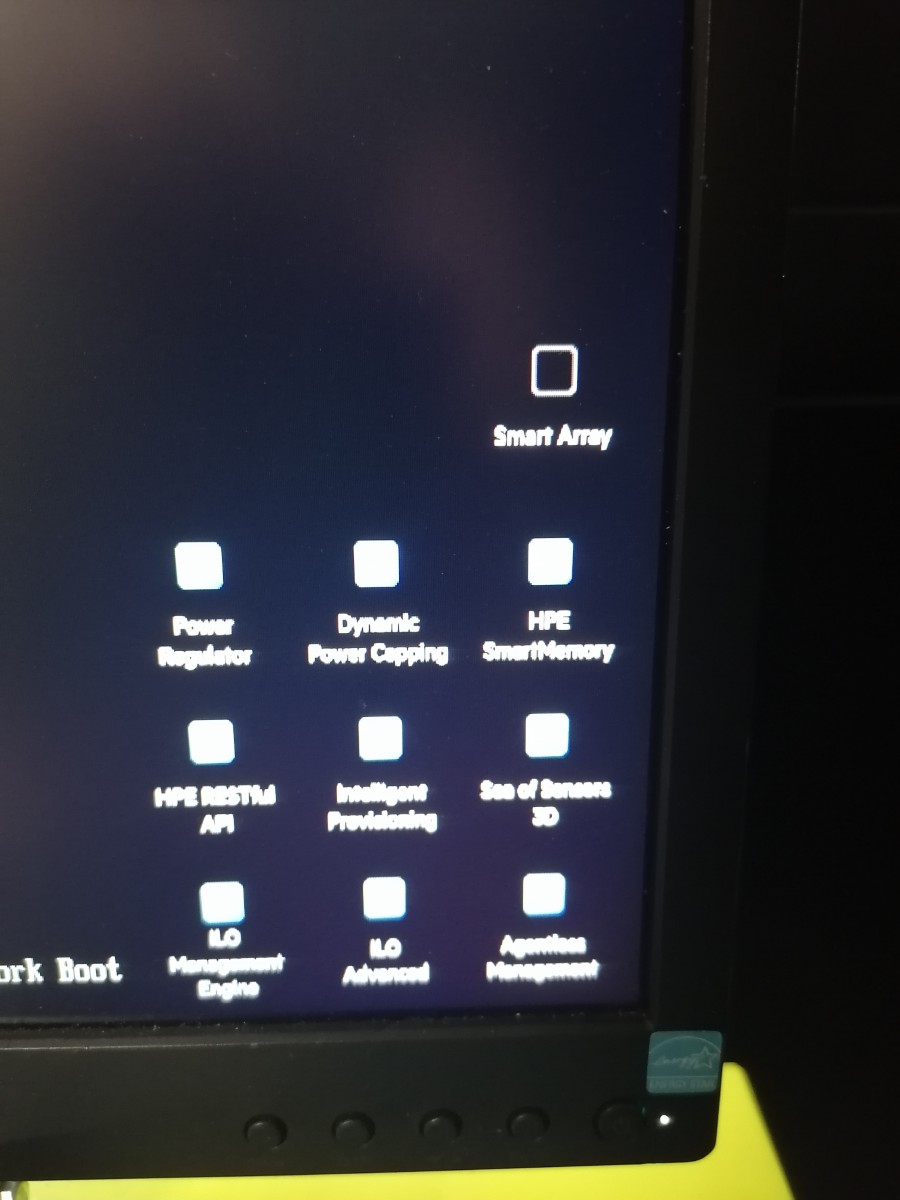

Обращаю внимание на то, что иконка Smart Array не горит. Значит, проблема была с RAID контроллером.

hpe

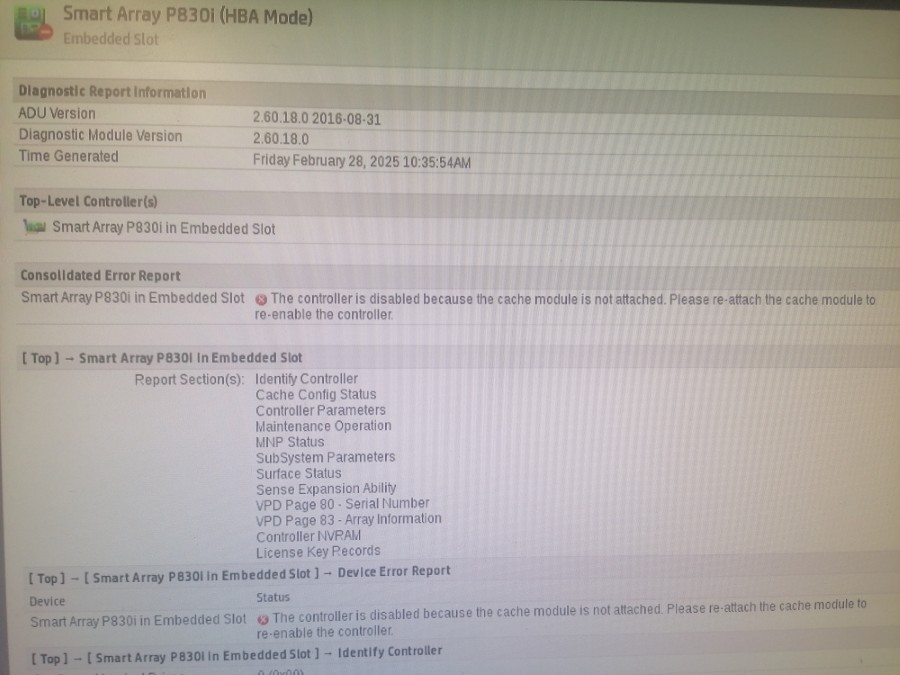

Сервер весело загружается, рапортует об ошибках. Жалуется на отсутствие кэш-модуля, естественно, я его выдернул.

hpe

Отключаю питание от модуля, возвращаю его на место — сервер не загружается.

hpe

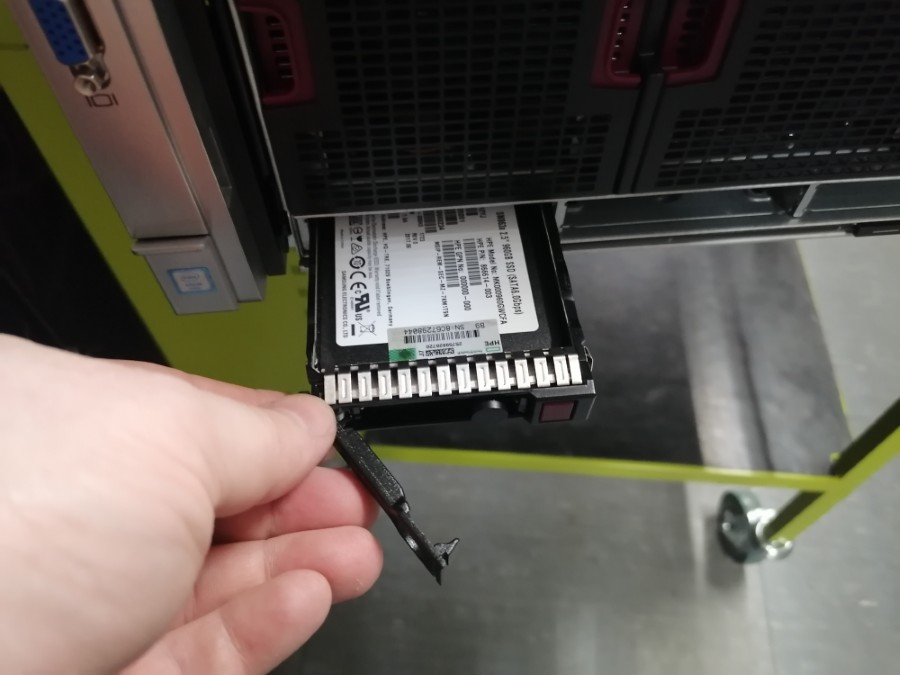

Возвращаю диски.

hpe

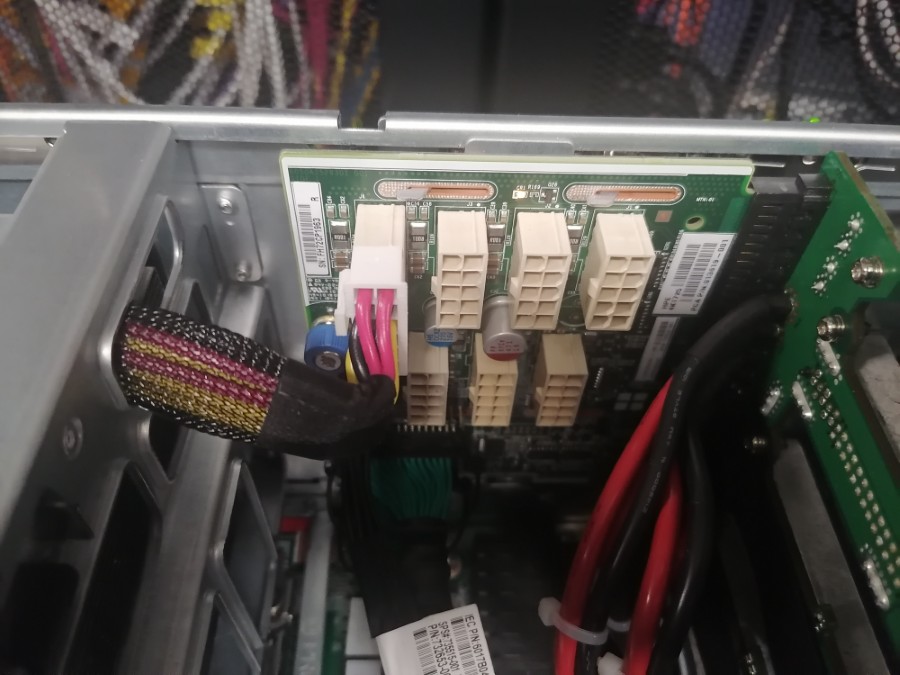

Подключаю питание корзины.

hpe

Устанавливаю сетевую карту.

hpe

Контроллер не имеет собственной памяти, поэтому без кэш-модуля работать не может. Увы.

hpe

На самом деле стоит ещё заменить батарейку на материнской плате. На всякий случай.
