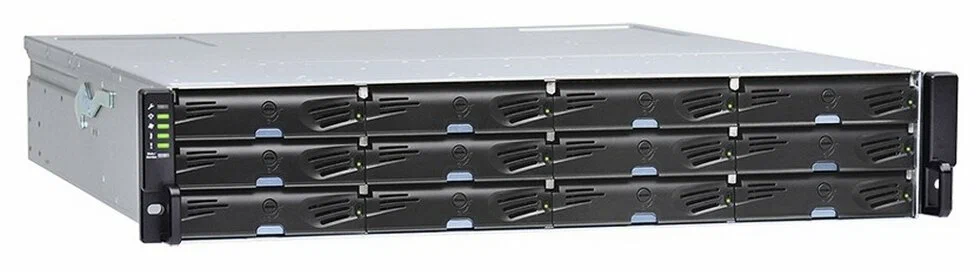

Infortrend DS 1012R2C-C

Сегодня осматриваем СХД Infortrend EonStor DS 1000 G3. Модель Infortrend DS 1012R2C-C. Отображается как DS 1012RE2.

Какая-то путаница у них с наименованием, кручу-верчу, запутать хочу.

EonStor DS 1000 — это начальная серия SAN-хранилищ корпоративного уровня, которая удовлетворяет все общие потребности в хранении данных, особенно для бюджетных решений. Она поддерживает Fibre Channel со скоростью 32 Гбит/с для обеспечения высокой скорости передачи данных, а модульная конструкция плат хостов позволяет масштабировать систему в будущем и адаптироваться к изменениям архитектуры.

Смотрим версию с контроллерами SAS.

Первый раз работал с данной маркой, пришлось перечитать кучу литературы перед тем как взяться за работу.

Характеристики

• Модель: DS 1012 G3
• Форм-фактор: 2U 12-bay 3.5"
• Контроллер: один или два
• Способ кэширования: Super capacitor + flash module (опционально для модели с одним контроллером)
• Кэш-память
  • Одиночный контроллер: По умолчанию DDR4 4GB, Расширяемый до 64GB
  • Двойной избыточный контроллер: По умолчанию DDR4 8GB, Расширяемый до 128GB
• Порты: 12Gb/s SAS x 2
• Опциональные порты
  • 16Gb/s FC x 4
  • 32Gb/s FC x 2
  • 1GbE (RJ-45) x 4
  • 10GbE (SFP+) x 2
  • 25GbE (SFP28) x 2
  • 12Gb/s SAS x 2
• Максимальное количество дисков: 448 (Через корпуса расширения)
• Поддерживаемые диски
  • 2.5" SAS SSD
  • 2.5" 12Gb/s SAS 10,000 RPM HDD
  • 3.5" 12Gb/s NL-SAS 7,200 RPM HDD
  • 2.5" SATA SSD, 3.5" 6Gb/s SATA 7,200 RPM HDD (только для модели с одним контроллером)
  • EonStor DS Compatibility Guide
• Расширенные функции диска
  • Поддержка S.M.A.R.T.
  • Автоматическое переназначение битых секторов
  • Выделенная полоса пропускания для каждого диска
• RAID Options: RAID 0, RAID 1, RAID 3, RAID 5, RAID 6, RAID 10, RAID 30, RAID 50, RAID 60
• Эффективность: Offline compression, offline deduplication
• ПО
  • Опции по умолчанию:
    • Тонкая провизия
    • Снэпшот: 64 per source partition, 128 per system
    • Локальная репликация (Блочный уровень): 4 per source volume, 16 per system
  • Опционально с дополнительной лицензией:
    • SSD кэш
    • Автораспределение по уровням: 4 tiers per pool
    • Advanced snapshot: 256 per source partition, 4,096 per system
    • Advanced local replication (Блочный уровень): 8 per source volume, 256 per system
    • Advanced remote replication (Блочный уровень): 8 per source volume, 64 per system
• Совместимые ОС
  • Microsoft Windows Server
  • Red Hat Enterprise Linux
  • SUSE Linux Enterprise
  • Sun Solaris
  • macOS X
  • VMware
  • EonStor DS Compatibility Matrix
• Поддерживаемые протоколы: Block level: FC, iSCSI, SAS
• Управление
  • Web-based SANWatch management software
  • Embedded RAIDWatch
  • Terminal via RS-232C
  • Telnet and SSH
• Уведомления: Email, SNMP traps
• Корпуса расширения (JBODs): JB 3012, JB 3016, JB 3024B, JB 3060L, JB 3090
• Доступность и надёжность:
  • Redundant, hot-swappable hardware modules
  • Device mapper
  • Trunk group
  • Cache safe technology
• Стандарты и сертификаты: Безопасность: UL, BSMI, CB, электромагнитная совместимость: CE, BSMI, FCC
• Экологичный дизайн:
  • 80 PLUS-сертифицированные блоки питания обеспечивают более 80% энергоэффективности
  • Интеллектуальный многоуровневый привод
• Power Supply Unit (Global):
  • Power supplies: redundant and hot-swappable 460W x 2 (80 PLUS Bronze)
  • AC voltage: 100VAC @10A, 240VAC @5A
  • Frequency: 50-60 Hz
• Power Supply Unit (EU):
  • Power supplies: redundant and hot-swappable 800W x 2 (80 PLUS Titanium)
  • AC voltage: 100-127VAC @10A, 200-240VAC @5A
  • Frequency: 50-60 Hz
• Параметры окружающей среды
  • Температура:
    • Во время работы: 0°C to 40°C without BBU or CBM, 0°C to 35°C with BBU or CBM
    • В режиме ожидания: -40°C to 60°C
  • Высота:
    • Во время работы: sea level to 3,048 м (10,000 футов)
    • В режиме ожидания: sea level to 12,192 м (40,000 футов)
  • Относительная влажность: от 5% до 95% без конденсации, в рабочем режиме и режиме ожидания
• Размеры (Ш x В x Г): 449 x 88 x 500 мм
• Упаковка (Ш x В x Г): 780 x 379 x 588 mm
• Вес: 13.60 кг

Ссылки

JBOD

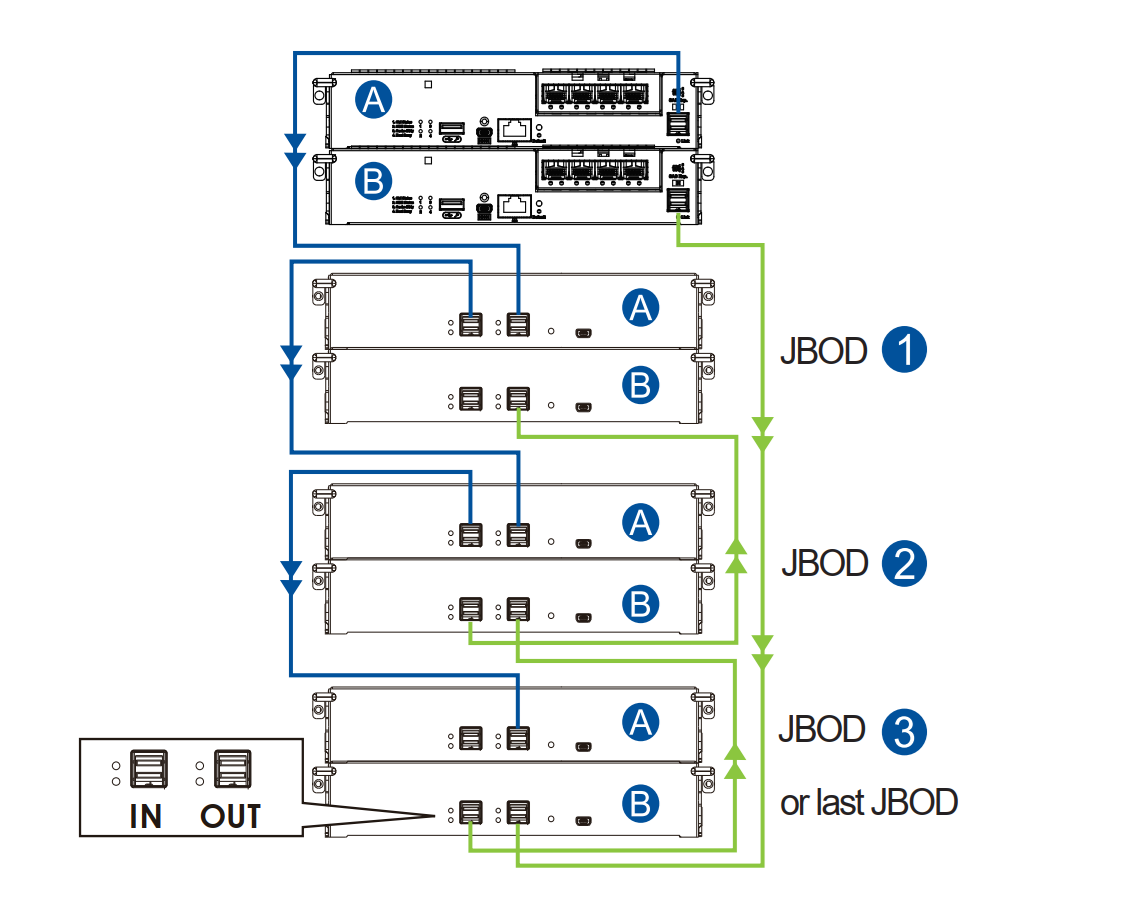

Схема подключения слотов расширений.

Порты и индикация

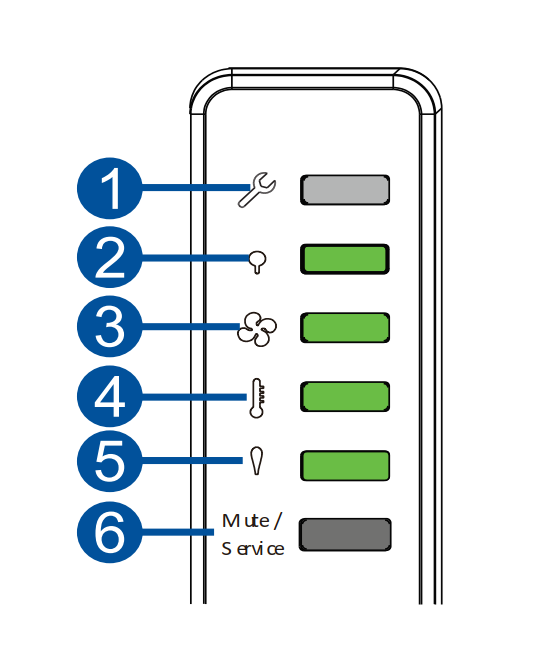

Индикаторы

1. Сервис
2. Питание
3. Вентилятор
4. Температура
5. Сбой системы
6. Звук/кнопка сервиса

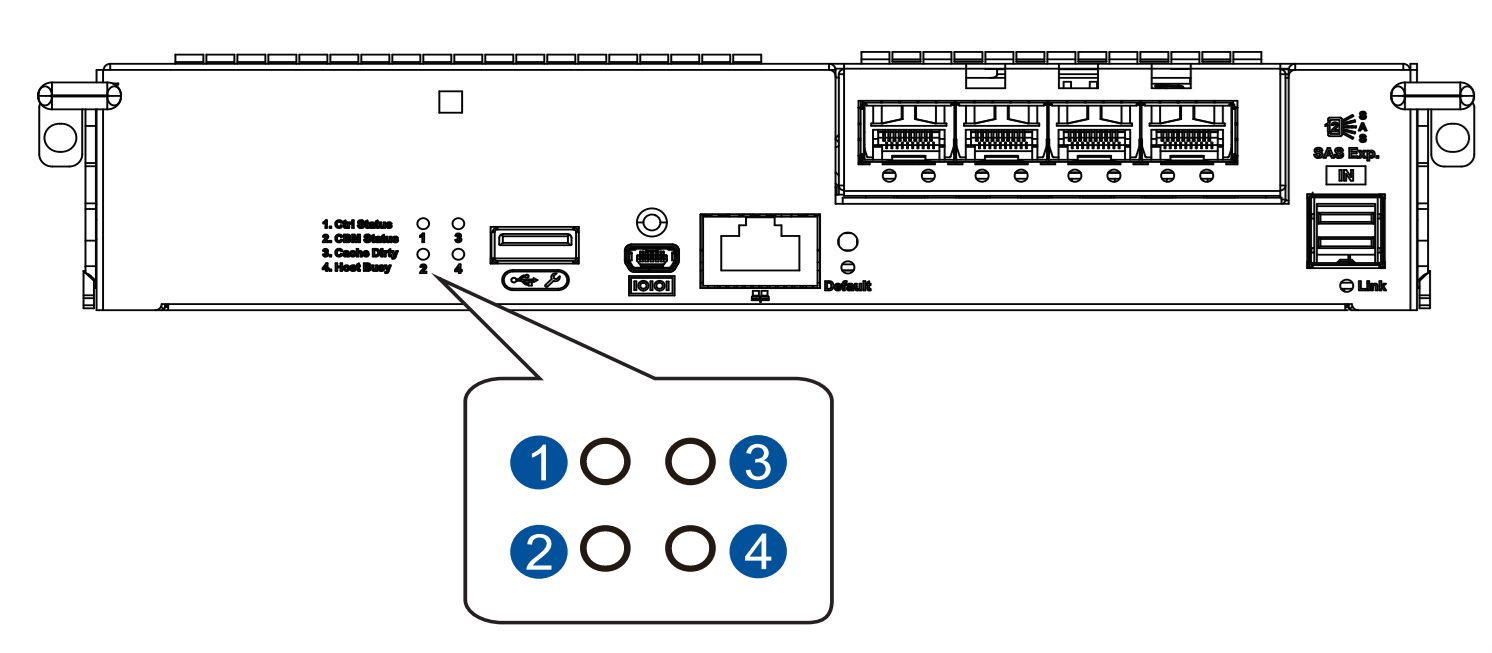

1. Статус контроллера
2. Статус CBM
3. Грязный кэш
4. Хост занят

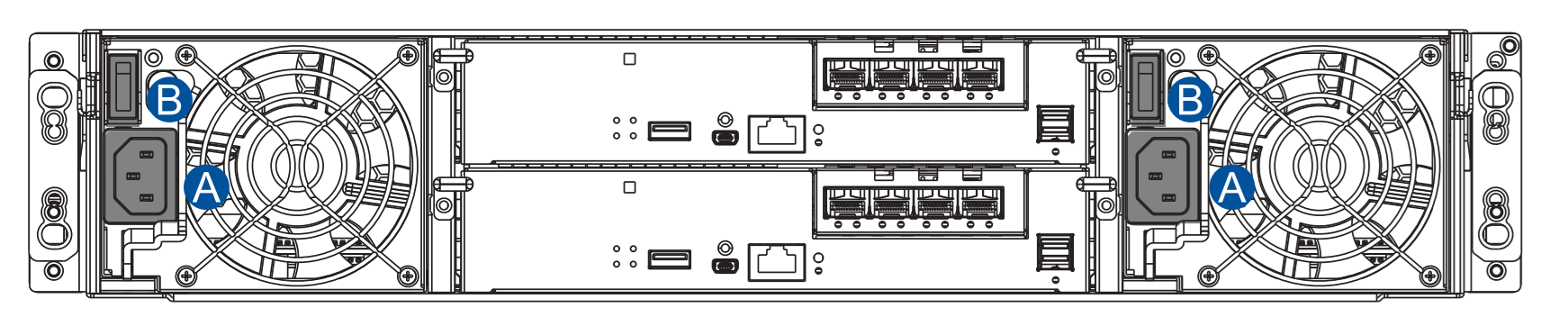

Задняя панель

• A — Разъём питания
• B — Выключатель PSU

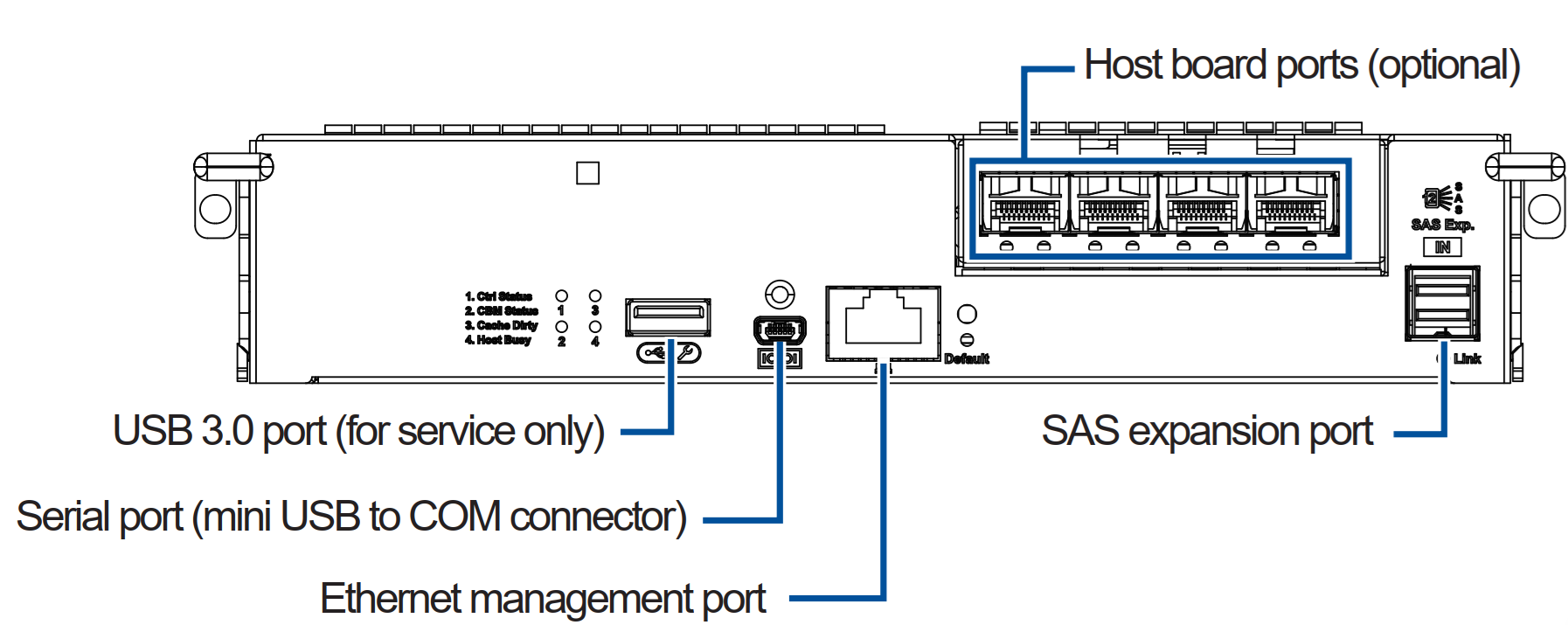

Контроллер

Управление

Out-of-band. Подключившись к порту управления, можно воспользоваться браузером и зайти на IP адрес по умолчанию: 10.10.1.1. Пароль пустой.

In-band. Доступ к СХД через порты хоста.

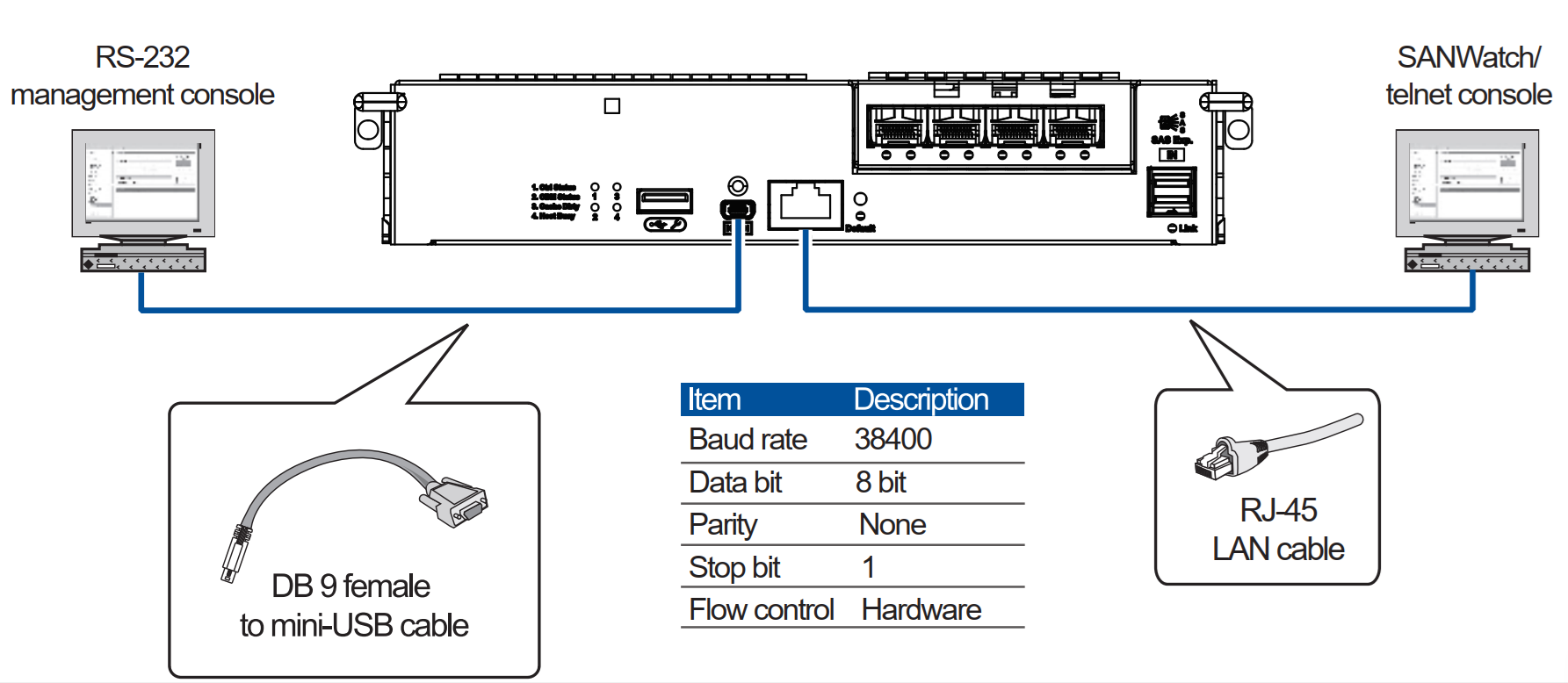

Serial Port. Доступ через RS232.

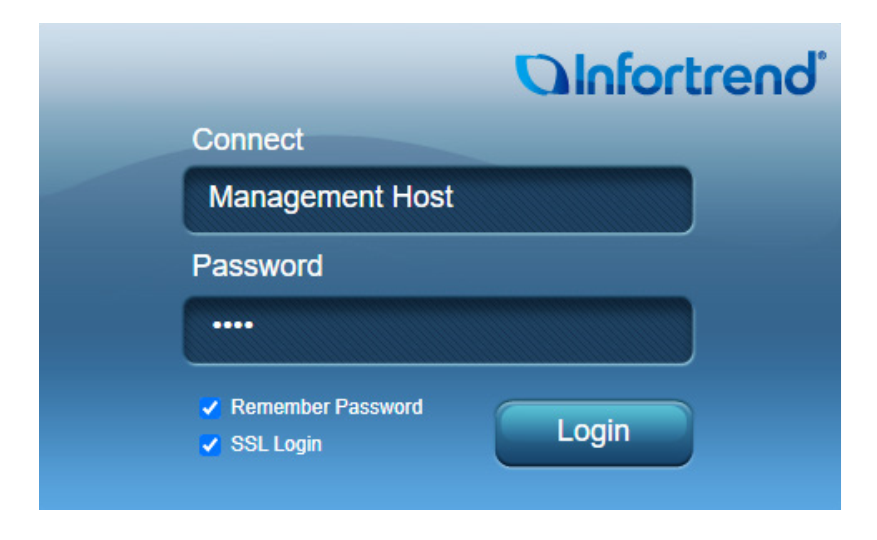

Используя SanWatch. Установите SanWatch на свой компьютер, подключитесь к порту управления. Пароль по умолчанию root.

Фотографии

Распакуем.

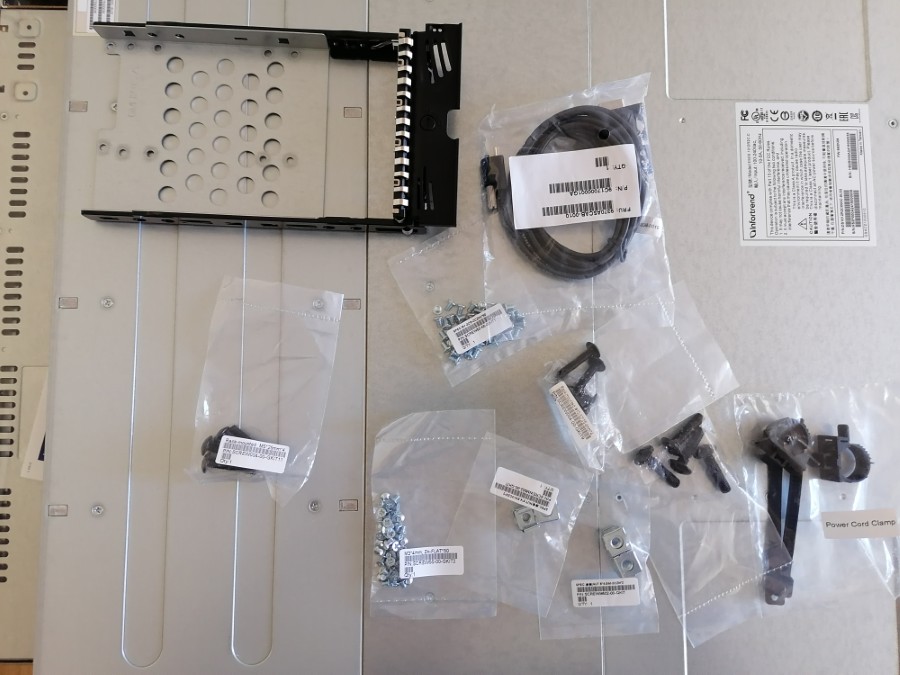

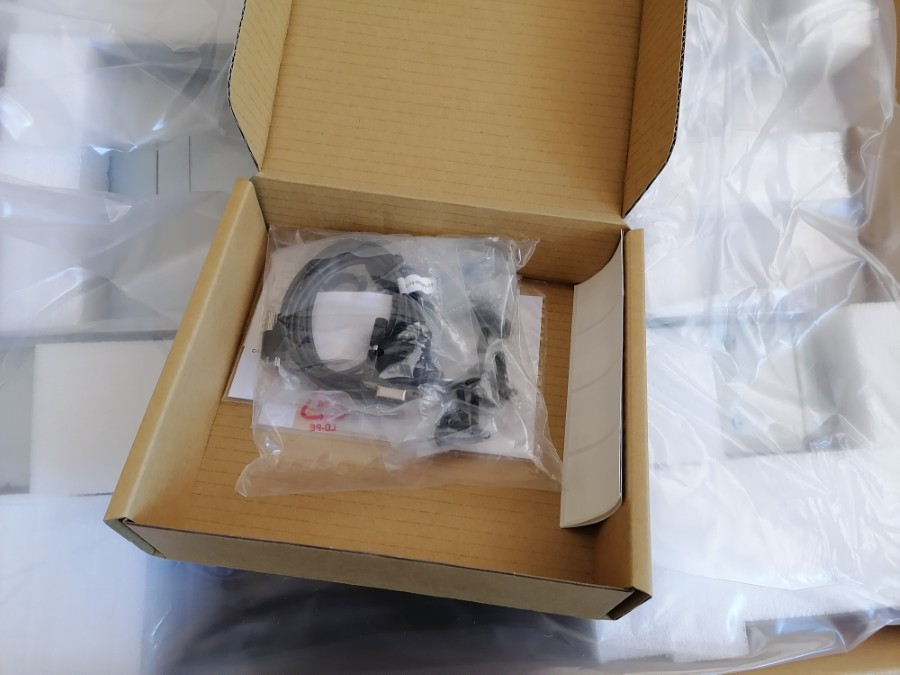

В маленькой коробке консольный кабель и мелочи.

В комплекте крепежи для кабелей питания, винды для установки в стойку и установки дисков в салазки. Два комплекта винтов, для 3.5" и 2.5".

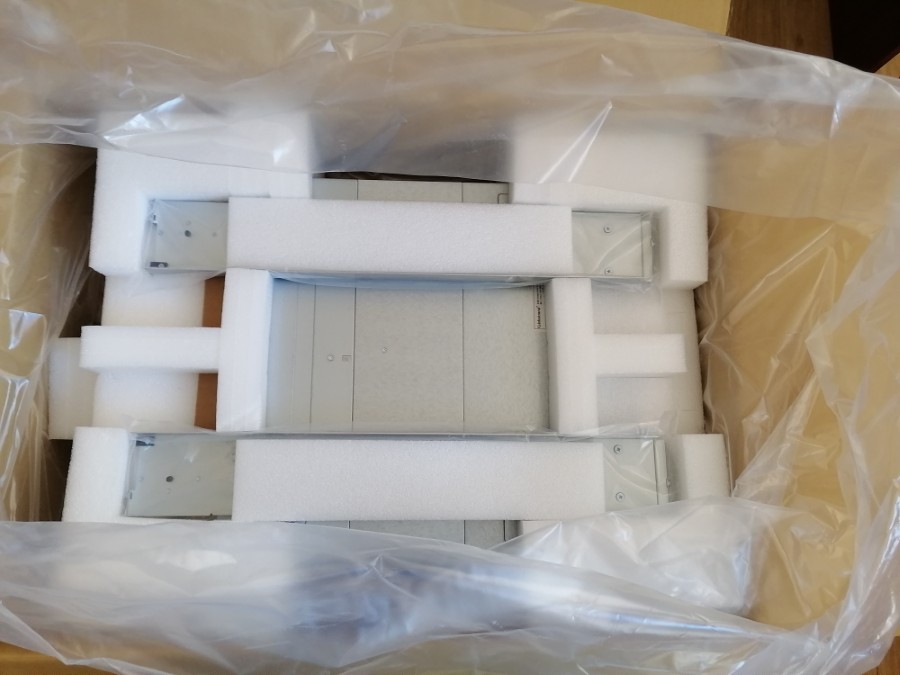

Упаковано надёжно. Сверху рельсы.

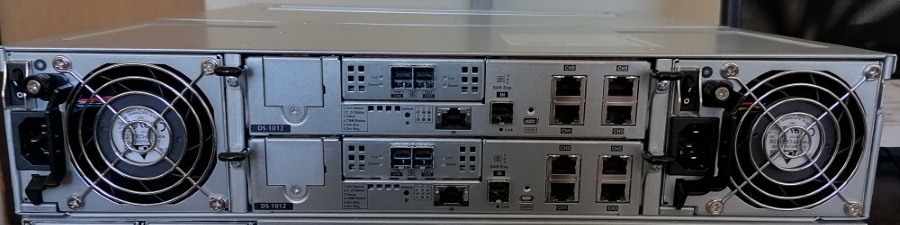

Задняя панель. Модель с двумя контроллерами.

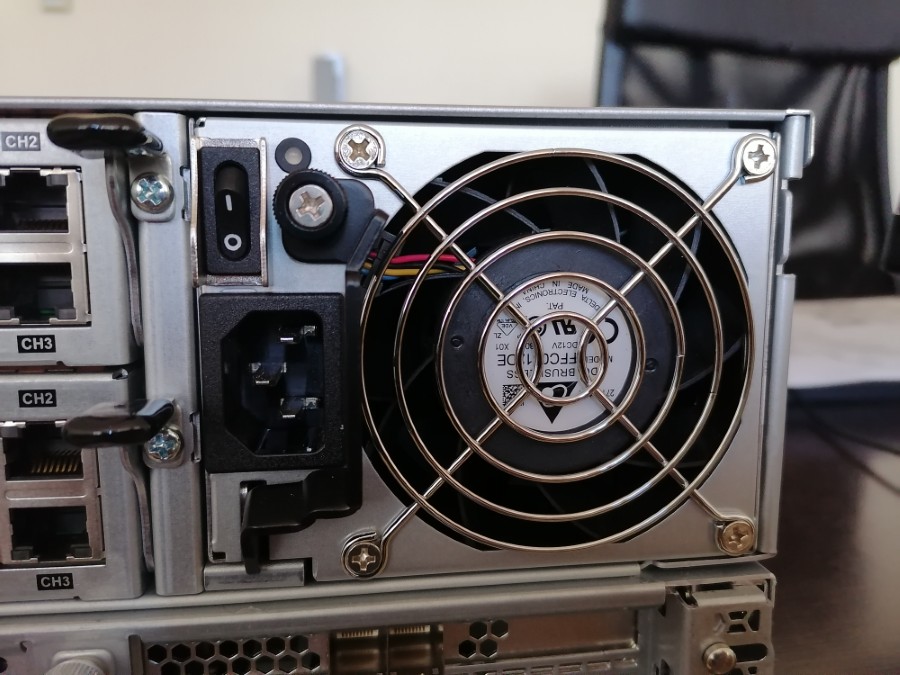

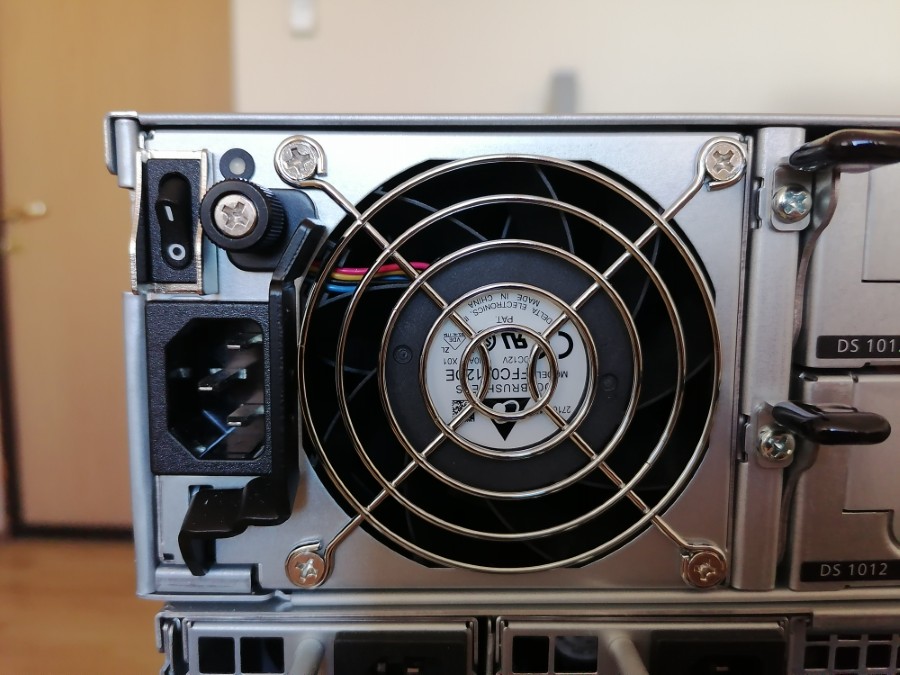

Блоки питания с выключателями.

Поддерживается горячая замена.

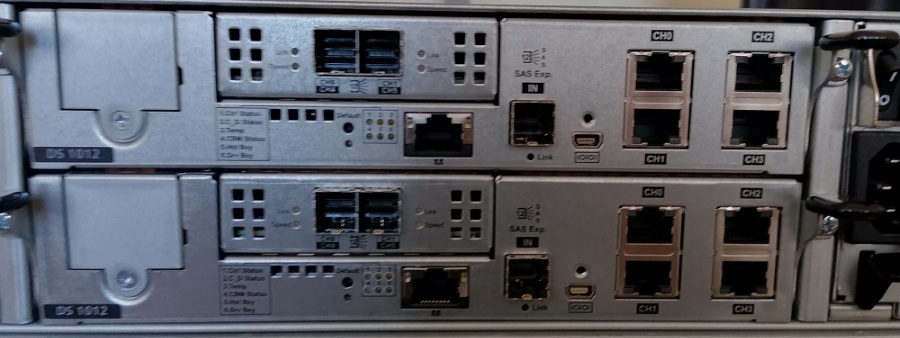

Контроллеры с дополнительными SAS портами.

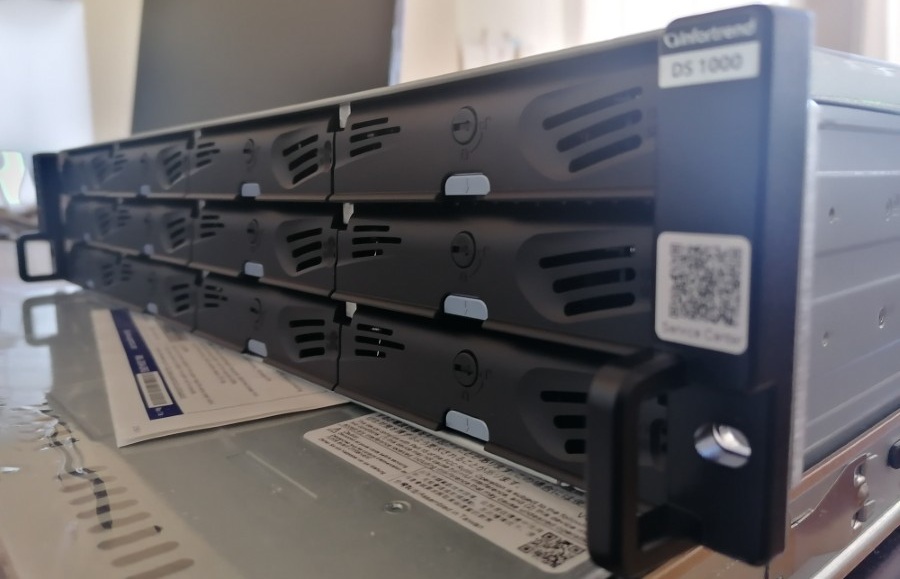

12 дисковых слотов 3.5".

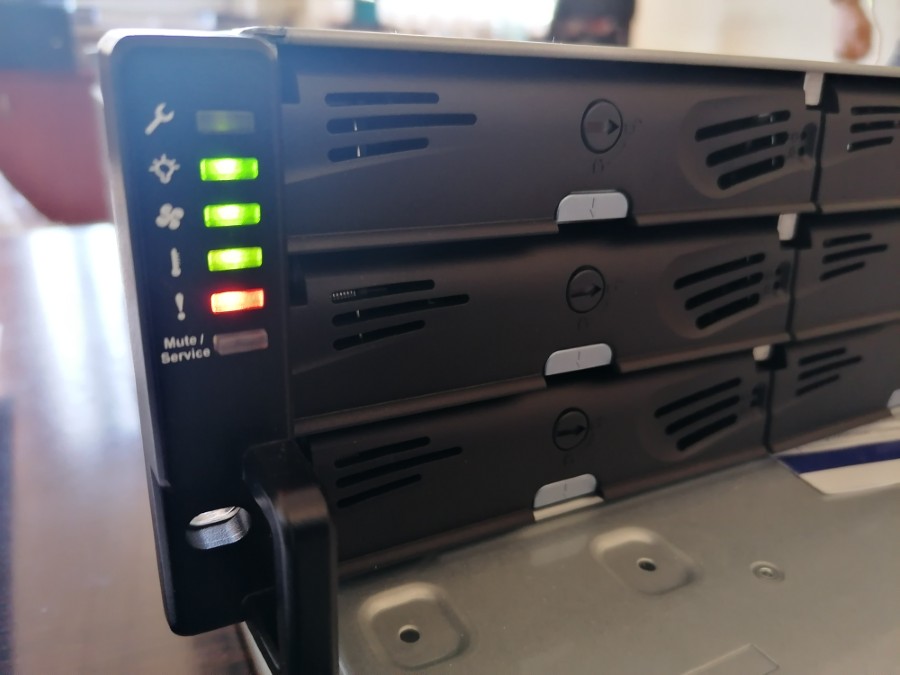

Индикация. Здесь светится ошибка, есть основания, один из дисков не определился.

SANWatch

Немного скринов управления.

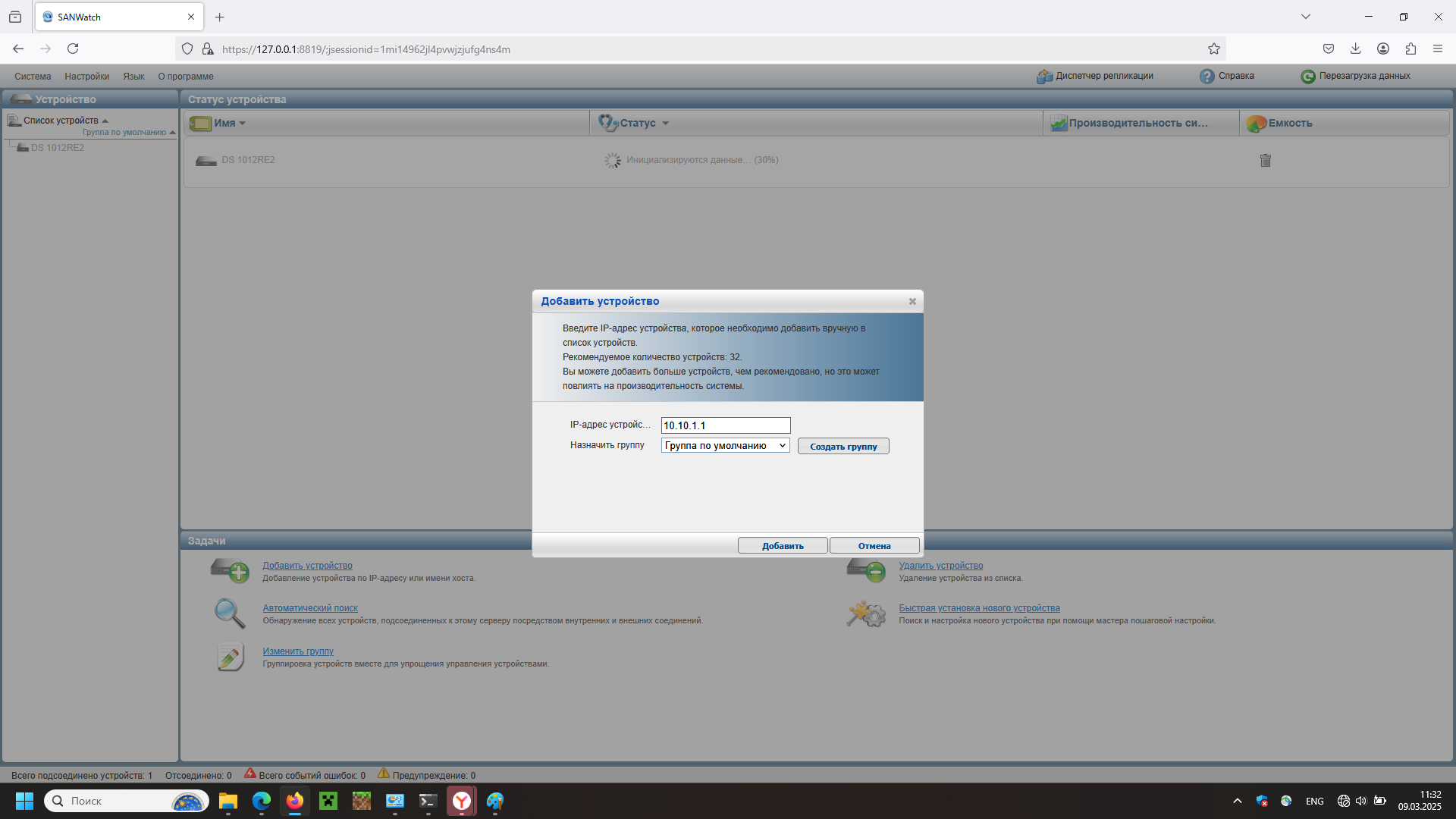

Подключаемся кабелем к порту управления. Добавляем устройство с IP адресом по умолчанию.

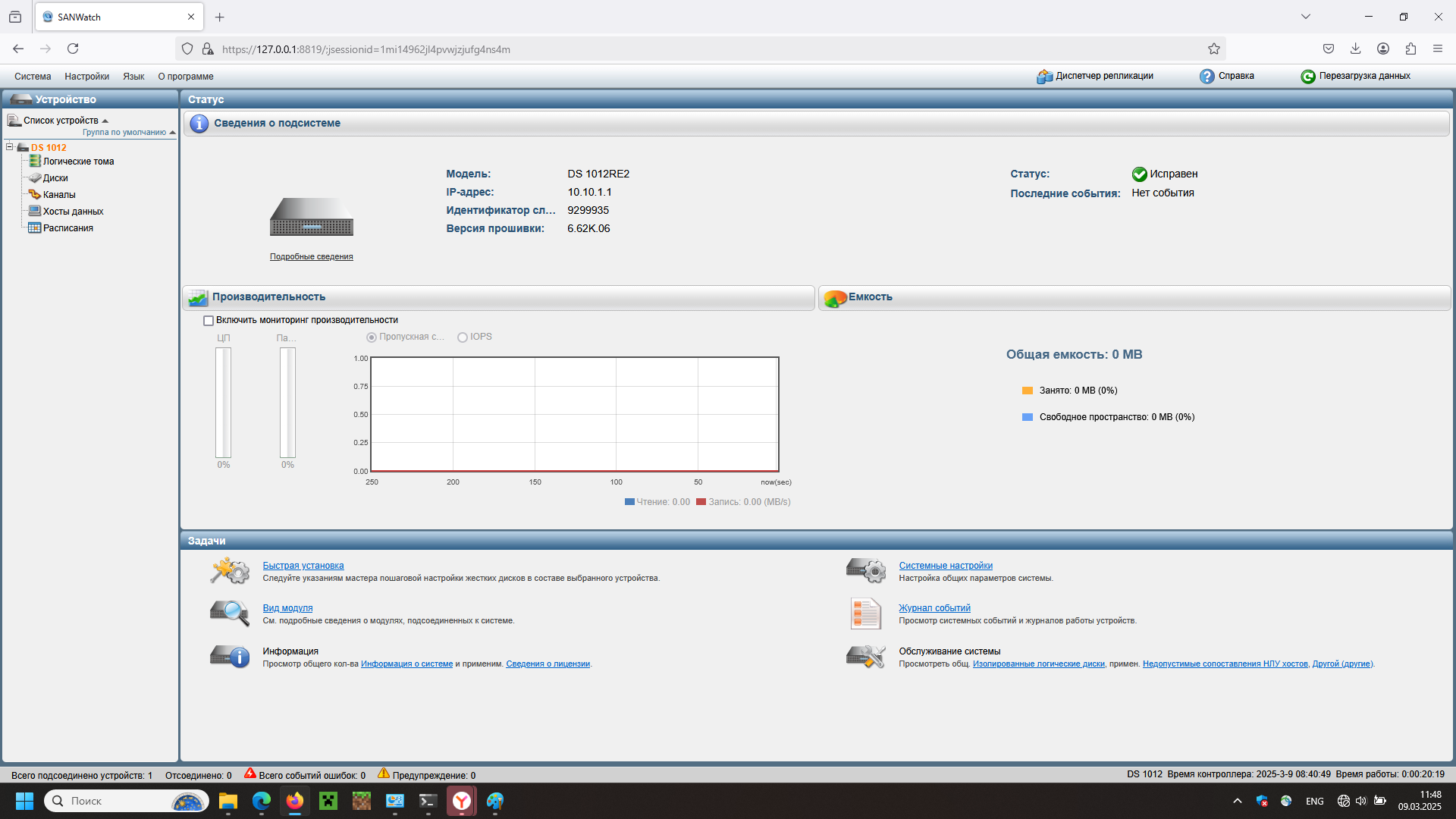

Устройство обнаружено как DS 1012RE2.

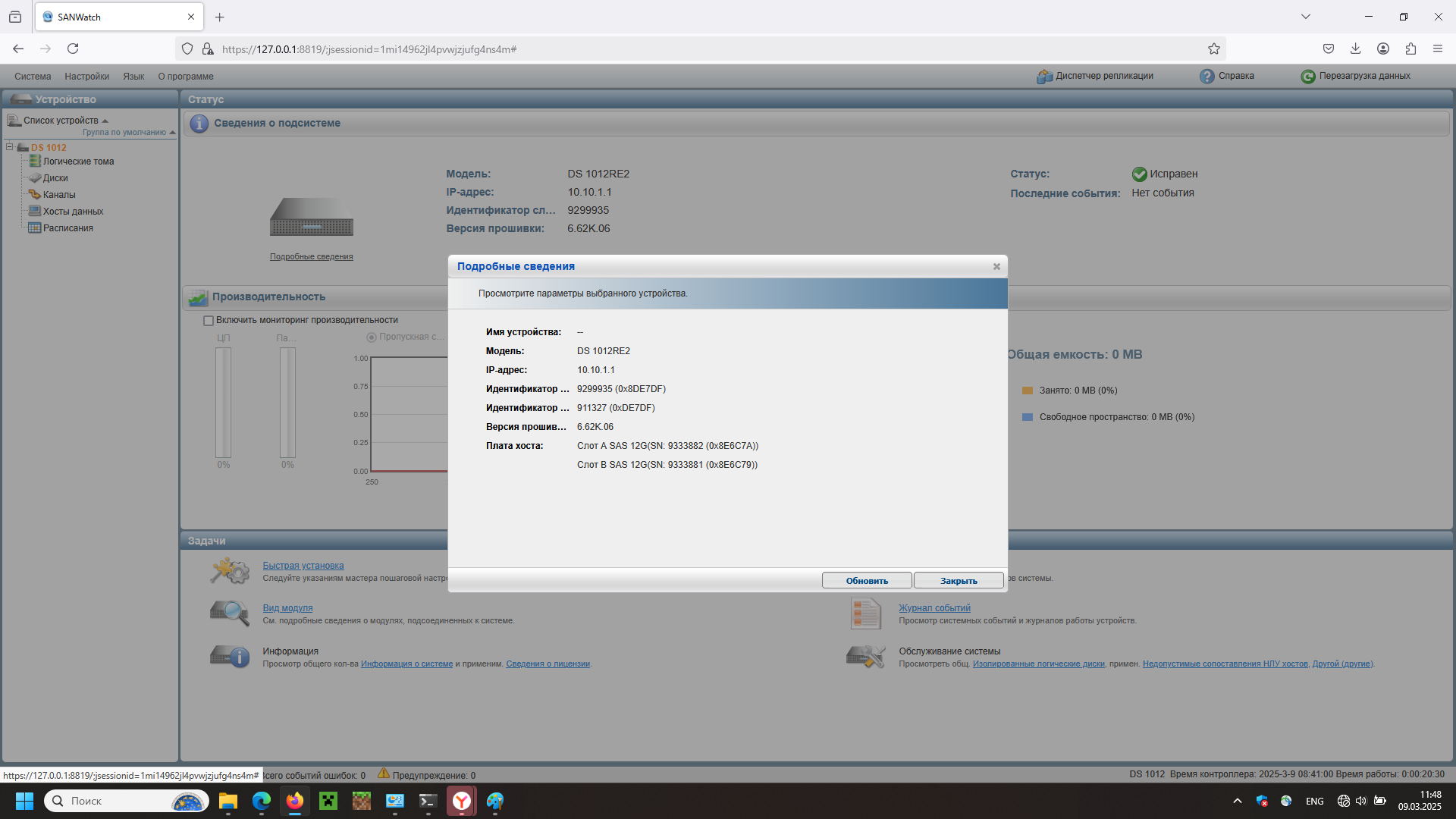

В подробных сведениях можно посмотреть версию прошивки.

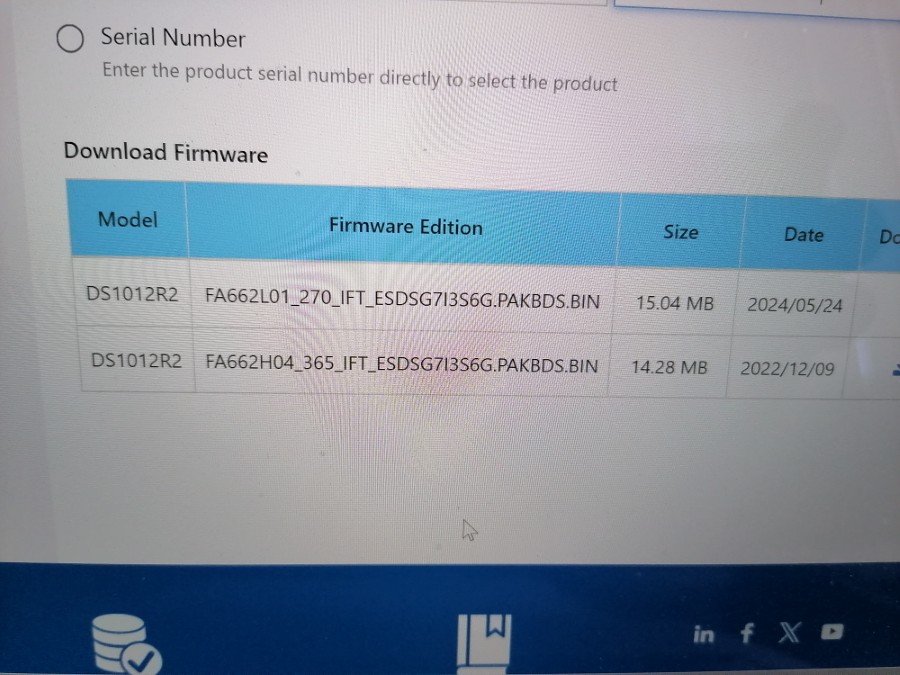

Свежую версию прошивки можно найти на сайте производителя.

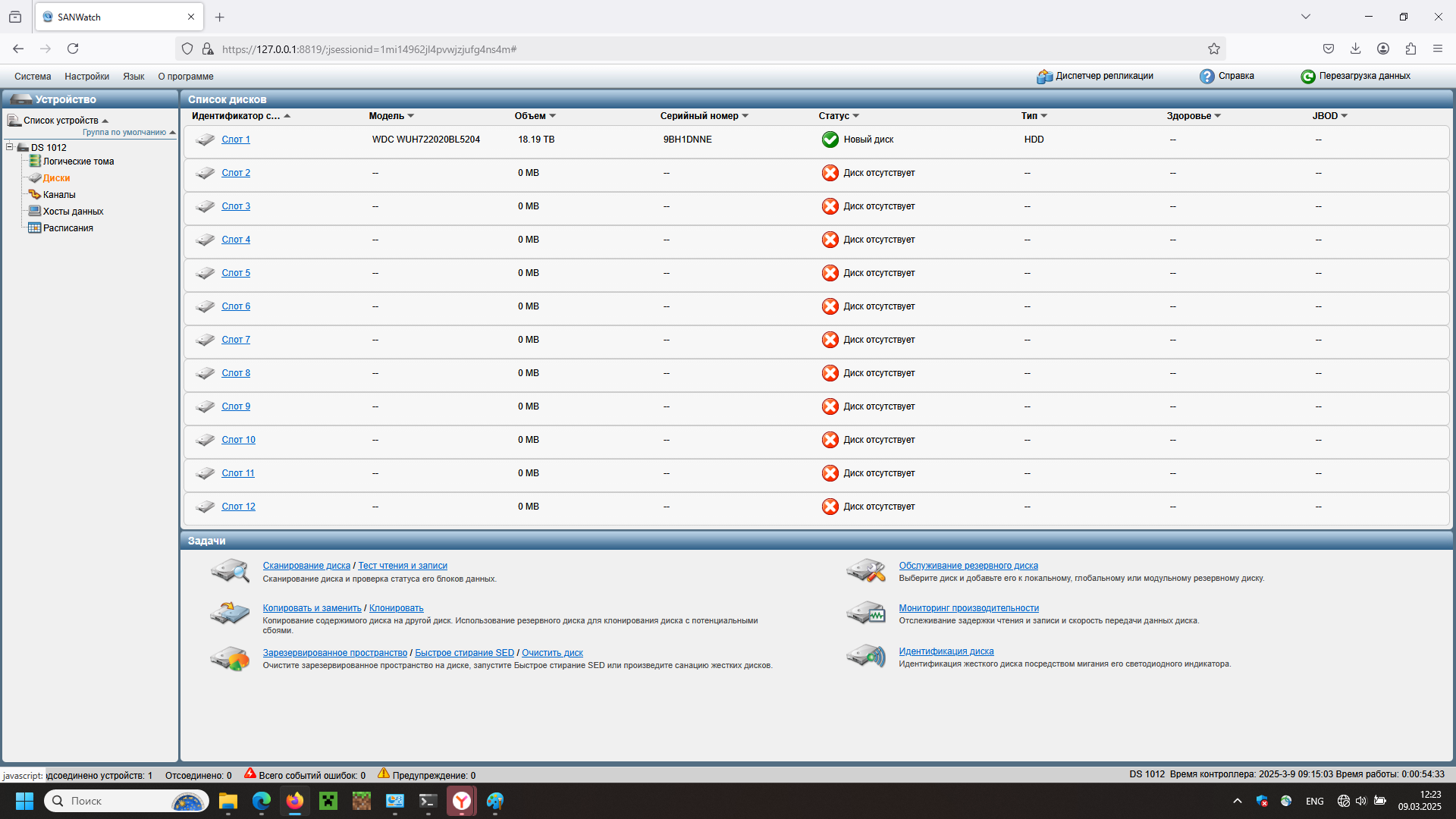

Устанавливаю диски и в реальном времени наблюдаю за результатом.

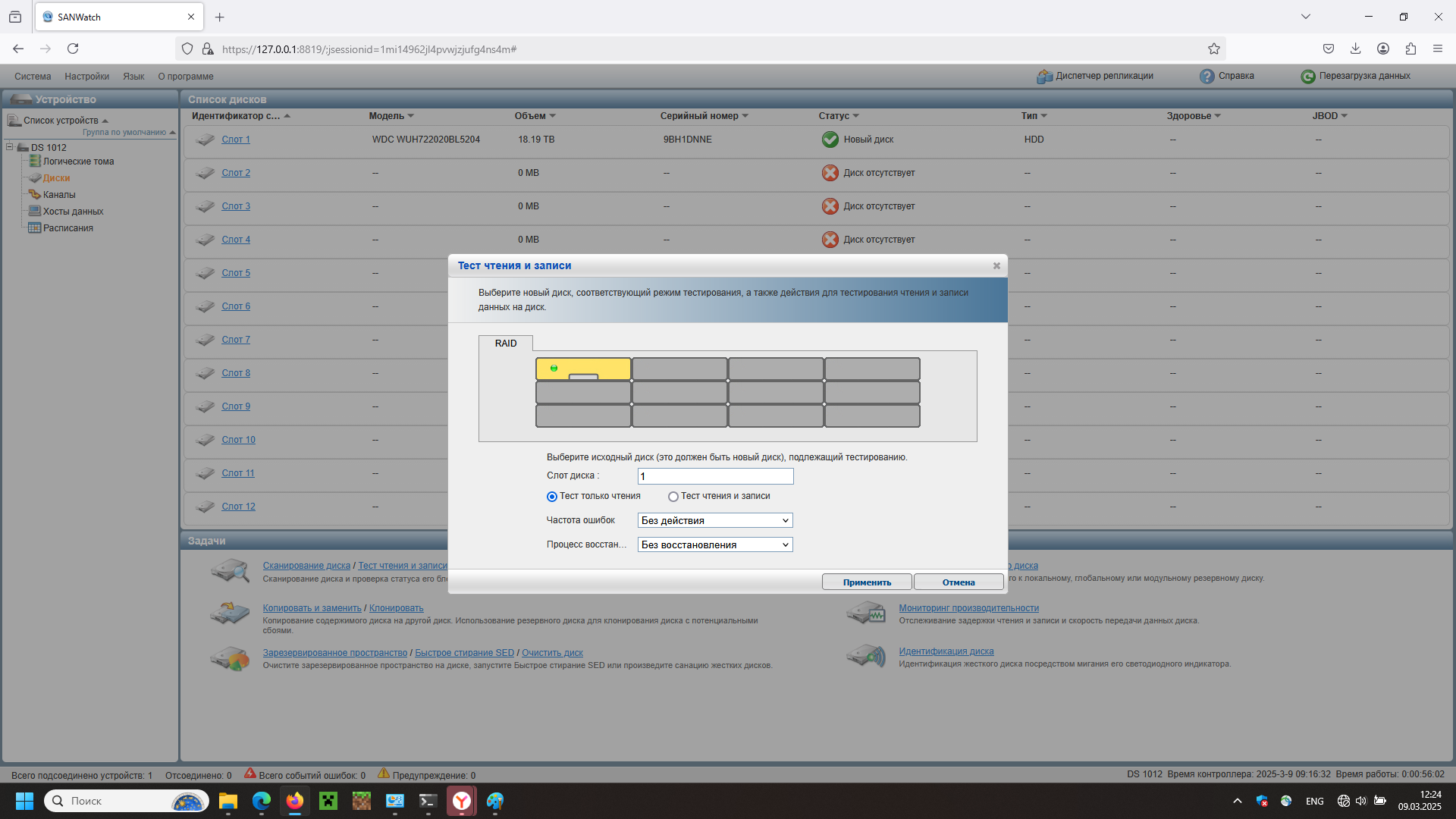

Диски можно протестировать.

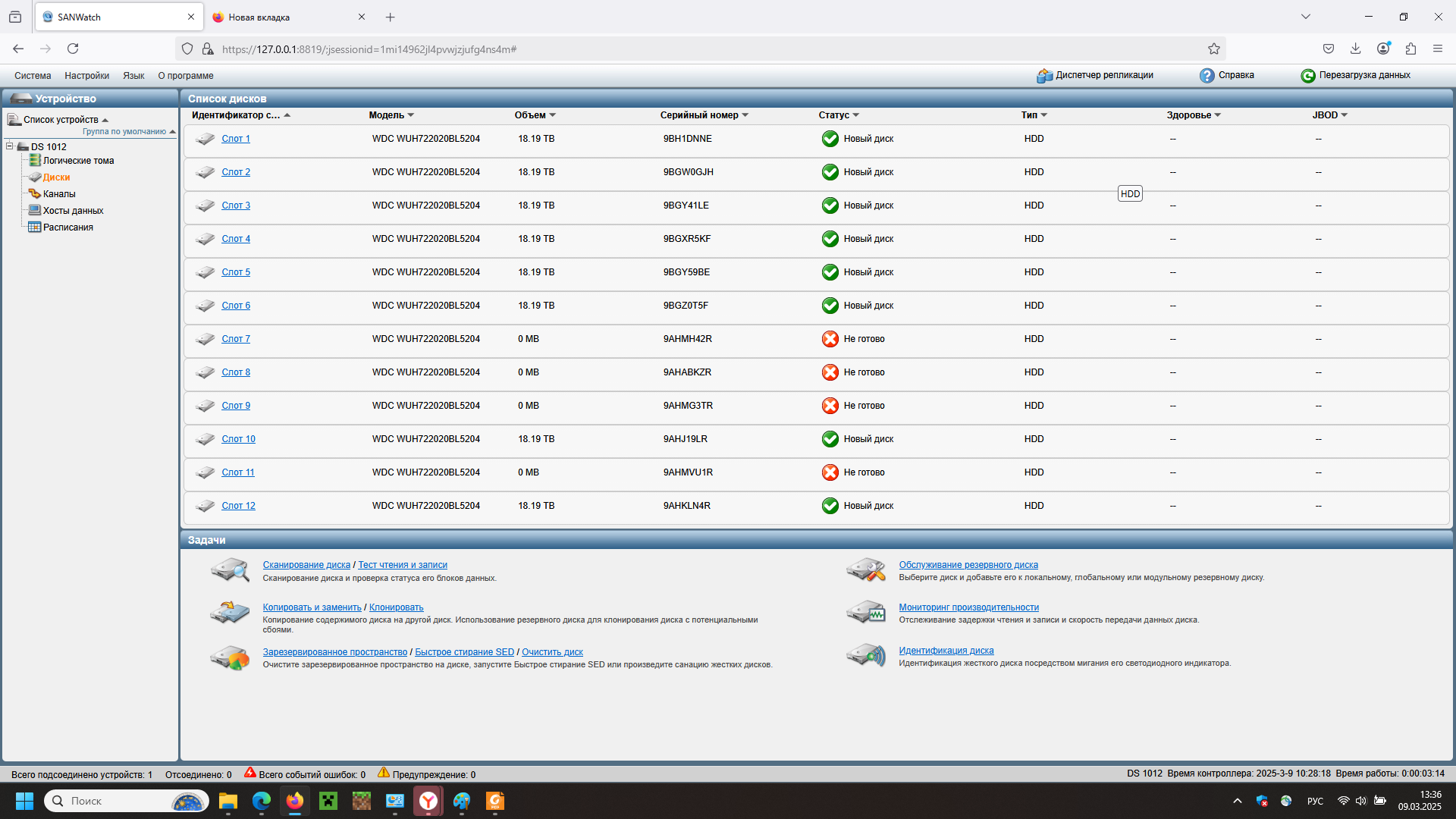

Мне попалась партия битых дисков, что очень наглядно показано на скриншоте. Дальнейшая настройка откладывается, нужно менять диски.
