Второй раз произвожу расширение домашней сети с помощью адаптеров PowerLine TP-Link. Сначала у меня появилась необходимость пробросить сеть на балкон, где Wi-Fi не ловил. Проблему удалось решить с помощью электрической сети.
Для проверки возможности объединения сразу нескольких адаптеров в одну сеть и возможности организации нескольких сетей было приобретено сразу два комплекта TP-LINK TL-PA4020P KIT. 600 Мегабит, конечно, не получилось, но 200-350 выжал.
Обзор на комплект адаптеров TP-LINK TL-PA4020P KIT Powerline/600 Mbps AV600
Принцип работы адаптеров Powerline — электрическая сеть квартиры или загородного дома используется для передачи данных локальной сети/сетей.
После этого было приобретено ещё два адаптера, благо по документации в одной сети можно использовать одновременно 16 таких адаптеров.
AV600 Powerline TP-LINK — расширяю домашнюю сеть
Дожидаюсь когда на новом адаптере загорится диод, показывающий наличие питания. На старом адаптере, который уже в домашней сети, нажимаю кнопку Pair. Индикатор PWR Питание начинает мигать на первом адаптере. В течение двух минут нажимаем кнопку Pair на новом адаптере. Индикаторы PWR Питание и PLC Powerline загораются на обоих адаптерах. Новый адаптер подключен к домашней сети. Извлекаю его из розетки и устанавливаю на нужную точку в доме.
Повторяю операцию для второго нового адаптера. И в сети стало 6 устройств.
Не поверите, не хватило. Понадобилось ещё. Нужно больше адаптеров Powerline! Нужно построить зиккурат! Ой, это не из той оперы.
В продаже нашёлся немного другой комплект: PA7017P KIT.
Адаптеры PowerLine TP-Link TL-PA7017P KIT — обзор
В комплекте два адаптера PowerLine TP-Link TL-PA7017P.
- Стандарт HomePlug AV2 — высокая скорость передачи данных до 1000 Мбит/с для поддержки всех ваших онлайн-потребностей
- Gigabit-порт — обеспечивает безопасное проводное соединение для настольных ПК, смарт-телевизоров или игровых консолей
- Технология Plug and Play — позволяет настроить вашу сеть Powerline за несколько минут, чтобы вы могли сразу наслаждаться быстрым и бесперебойным проводным соединением
- Встроенная розетка — гарантирует, что розетка не будет занята только адаптером
- Запатентованный режим энергосбережения — автоматически снижает энергопотребление до 85%
Совместимость: Со всеми Powerline-адаптерами стандарта HomePlug AV и AV2. Забегая вперёд скажу, всё получилось, но с оговорками.
Использование одновременно адаптеров из разных комплектов HomePlug AV и HomePlug AV2 возможно, но иногда наблюдается не очень качественная связь.
Данный продукт может быть несовместим с маршрутизаторами или шлюзами, прошивка которых была изменена, основана на открытом исходном коде, либо является нестандартной или устаревшей.
И это тоже заметно. С некоторыми роутерами адаптеры работают с потерей пакетов. Это было не очень приятное открытие.
Важно: Фактическая скорость сети может быть ограничена скоростью портов Ethernet WAN или LAN продукта, скоростью, поддерживаемой сетевым кабелем, факторами со стороны интернет-провайдера и другими условиями окружающей среды.
На пути сигнала нежелательно нахождение сетевых фильтров и ИБП, скорость урежется в пять раз.
Характеристики TP-Link TL-PA7017P
- Стандарты и протоколы: HomePlug AV2, HomePlug AV, IEEE 1901, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
- Тип вилки: EU (европейский)
- Интерфейс: Gigabit Ethernet-порт (1 x 10/100/1000 Мбит/с)
- Кнопка: Кнопка Pair/Reset (Сопряжение/Сброс)
- Потребляемая мощность (макс.): 2.7 Вт (220 В / 50 Гц)
- Типичное энергопотребление: 2.3 Вт (220 В / 50 Гц)
- Потребление в режиме ожидания: 0.5 Вт (220 В / 50 Гц)
- Индикаторы (LED): PWR (питание), PLC (Powerline), ETH (Ethernet)
- Габариты (Ш x Г x В): 58 x 42 x 95 мм
- Дальность действия: До 300 метров по электрической цепи
Режимы работы кнопки Pair
- Однократное нажатие в течение 1 секунды установка связи с новым адаптером. Диод должен замигать. У вас есть две минуты, чтобы добежать до второго адаптера и нажать кнопку тоже в течение 1 секунды, пока не замигает. Можно сделать проще, воткнуть адаптеры друг в друга ёлочкой, иначе до кнопки не достать, настроить соединение, а уже потом разносить адаптеры по разным комнатам.
- Нажатие более 6 секунд — перезагрузка адаптера.
- Нажатие на 15 секунд пока не погаснут все индикаторы — сброс адаптера.
Начинаем настройку.
Объединим новые адаптеры с уже имеющимся ёлочкой. Нулевой (старый), первый и второй (новые)
Подключаем первый адаптер
- На нулевом адаптере однократно нажимаем кнопку Pair. Индикатор PWR Питание начинает мигать на нулевом адаптере.
- В течение двух минут нажимаем кнопку Pair на первом адаптере в течение 1 секунды, пока индикатор PWR Питание на первом адаптере не начнёт мигать.
- Индикаторы PWR Питание и PLC Powerline загораются на обоих адаптерах. Если не трогать 5 минут, то адаптеры перейдут в энергосберегающий режим и индикаторы погаснут.
- Нулевой и первый адаптер присоединены в сеть
Подключаем второй адаптер
- На первом адаптере нажимаем кнопку Pair в течение 1 секунды, пока индикатор PWR Питание на первом адаптере не начнёт мигать.
- В течение двух минут нажимаем кнопку Pair на втором адаптере в течение 1 секунды, пока индикатор PWR Питание на втором адаптере не начнёт мигать.
- Индикаторы PWR Питание и PLC Powerline загораются на обоих адаптерах. Если не трогать 5 минут, то адаптеры перейдут в энергосберегающий режим и индикаторы погаснут.
- Первый и второй адаптер присоединены в сеть
Соединить нулевой и второй адаптер в сеть может не получиться при таком подключении из-за встроенных сетевых фильтров.
Разбираем конструкцию и втыкаем все адаптеры в нужные нам розетки. Один из адаптеров оставляем рядом с роутером. LAN-порт роутера соединяем с адаптером патч-кордом. Второй адаптер включаем в другую розетку и подключаем к нему комп, приставку, TV.

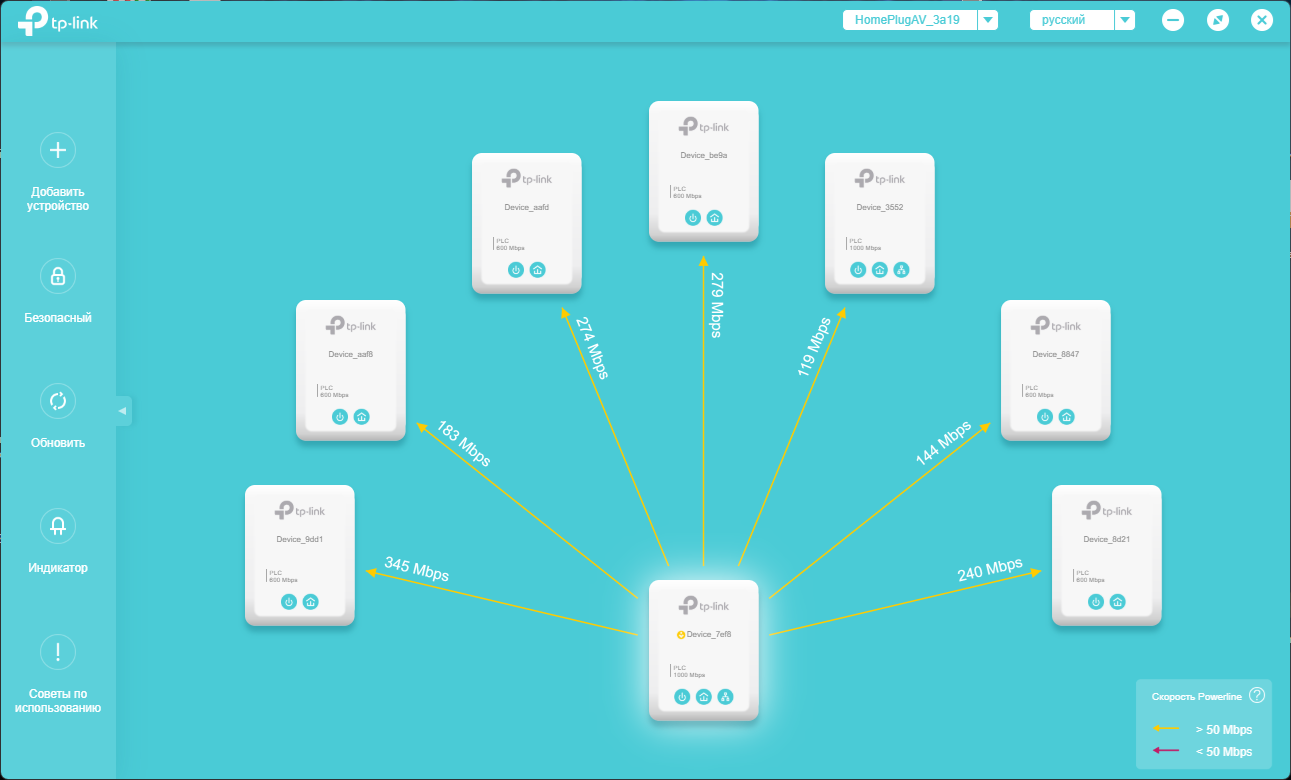

Проверяю работу сети утилитой от производителя.
https://www.tp-link.com/us/support/download/tl-pa7017p-kit/#Utility
Теперь в сети восемь устройств.
Заключение
В процессе использования гигабитных адаптеров TL-PA7017P столкнулся с проблемой. Они плохо работали в смешанной сети на точке роутера. Пришлось к роутеру ставить один из старых адаптеров. А новые адаптеры перешли на обслуживание конечных точек.
