Воткнул флешку — остановился пылесос

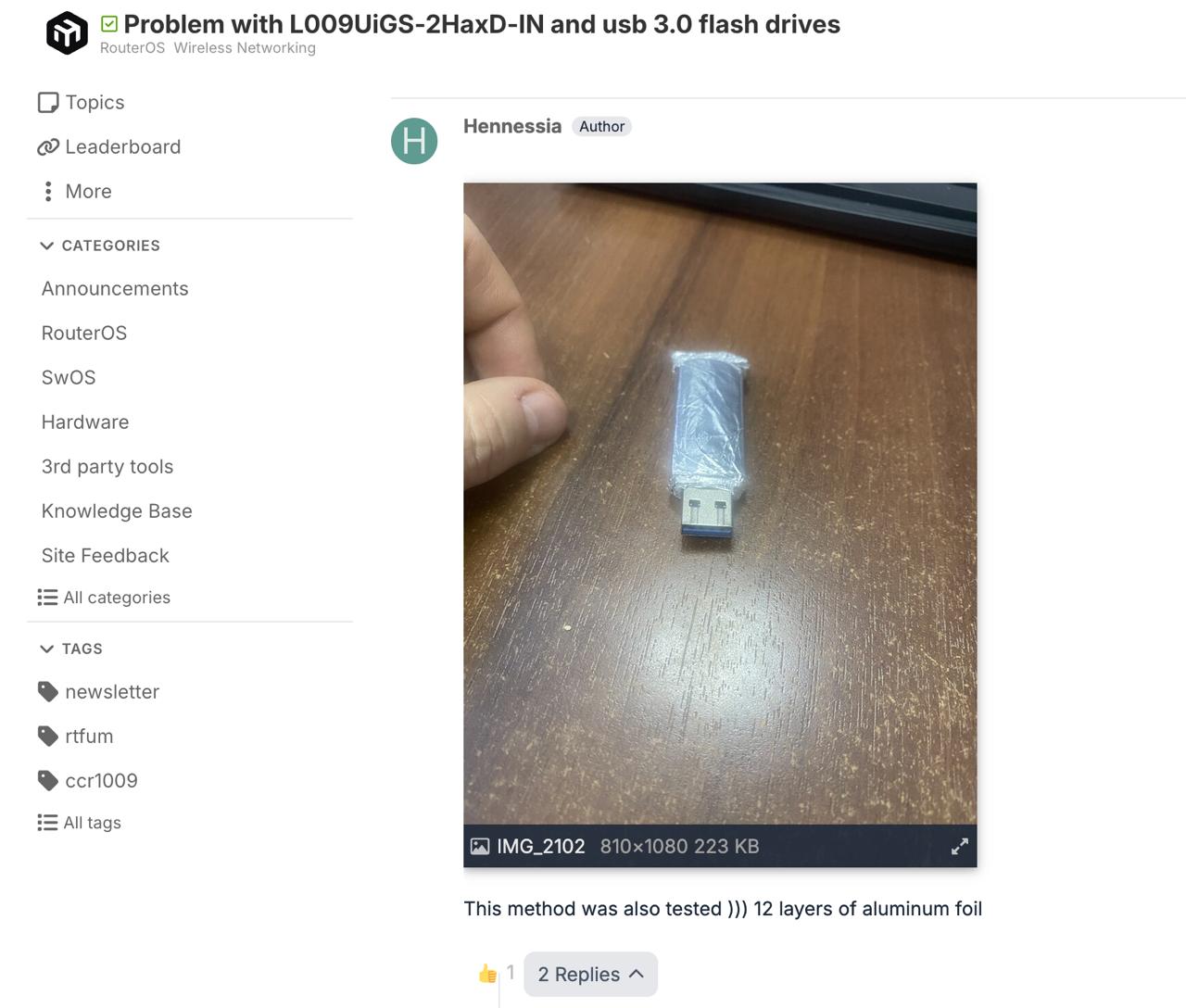

Коллеги прислали забавное наблюдение о проблеме взаимодействия Wi-Fi и USB. Оказалось, что проблема известна давно, её даже изучали в Intel.

Проблема выглядит довольно просто:

Воткнул флешку в ноутбук, — перестал работать робот-пылесос. Выдернул флешку, пылесос заработал.

Проблема наблюдается с Wi-Fi на частоте 2,4 ГГц и периферийным устройством или кабелем USB 3.0.

Исследование, опубликованное Intel:

Беспроводные устройства диапазона 2,4 ГГц

Диапазон 2,4 ГГц широко используется как нелицензируемый радиочастотный диапазон для таких устройств, как беспроводные маршрутизаторы, а также беспроводные периферийные устройства ПК, например, мыши или клавиатуры. Эти устройства могут использовать стандартные протоколы, такие как IEEE 802.11b/g/n или Bluetooth, или же они могут использовать проприетарные протоколы. Радиоустройства могут использовать псевдослучайную перестройку рабочей частоты, адаптивный выбор частоты или работать на фиксированной частоте.

Для корректного обнаружения принимаемого сигнала беспроводным радиоприемником мощность принимаемого сигнала должна превышать чувствительность радиоприемника. Предел чувствительности приемника зависит от минимального отношения сигнал/шум (ОСШ), необходимого для демодуляции. Чувствительность приемника, мощность передаваемого сигнала, коэффициент усиления приемной и передающей антенн, а также потери на трассе распространения сигнала определяют достижимый радиус беспроводной связи, поскольку они определяют мощность сигнала и шума на входе приемника.

По мере увеличения расстояния между передатчиком и приемником мощность сигнала на входе приемника уменьшается. В то же время, повышенный уровень широкополосного шума в более длинном канале снижает фактическое отношение сигнал/шум на приемнике. Это уменьшает радиус беспроводной связи. Снижение доступного ОСШ на приемнике требует увеличения минимального уровня сигнала для преодоления предела чувствительности приемника.

USB 3.0

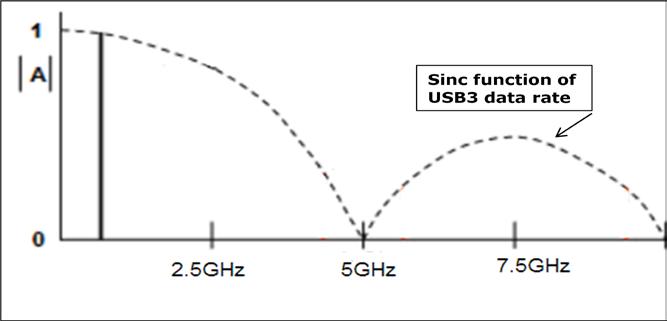

USB 3.0, или SuperSpeed USB* имеет скорость передачи данных 5 Гбит/с. Спецификация USB 3.0 требует скремблирования данных и применения расширения спектра (spread spectrum) к тактовой частоте. Спектр данных может быть смоделирован как sinc-функция:

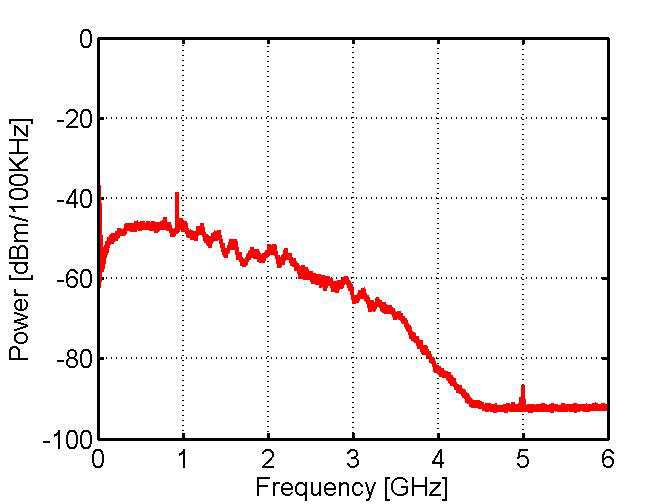

Спектр данных, измеренный путем непосредственного зондирования одного из сигналов передающей пары USB 3.0 на ноутбуке:

Влияние шума USB 3.0

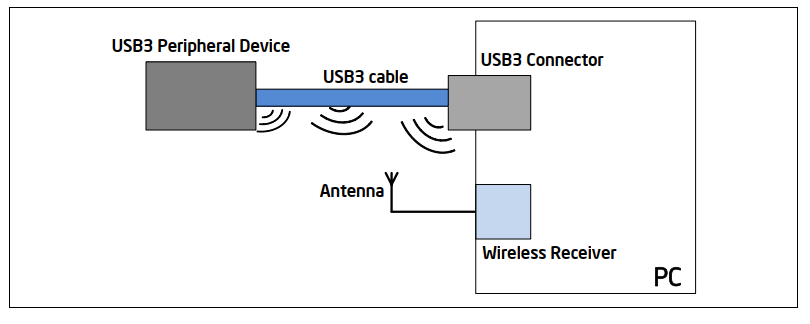

Шум в спектре данных USB 3.0 может быть высоким (в диапазоне 2,4–2,5 ГГц). Этот шум может излучаться от разъема USB 3.0 на ПК, от разъема USB 3.0 на периферийном устройстве или от кабеля USB 3.0. Если антенна беспроводного устройства, работающего в этом диапазоне, расположена близко к любому из перечисленных каналов излучения USB 3.0, она может улавливать широкополосный шум. Широкополосный шум, излучаемый устройством USB 3.0, может влиять на ОСШ и ограничивать чувствительность любого беспроводного приемника, антенна которого физически расположена рядом с устройством USB 3.0. Это может привести к снижению пропускной способности беспроводного канала.

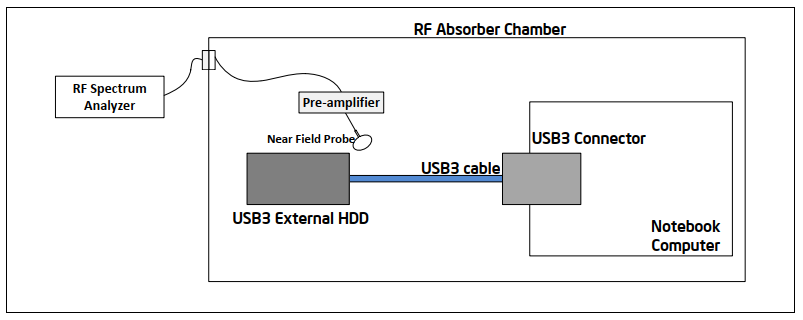

В качестве примера для оценки уровня шума, который может излучаться от устройства USB 3.0, использовался внешний жесткий диск (HDD) USB 3.0. Схема тестовой установки:

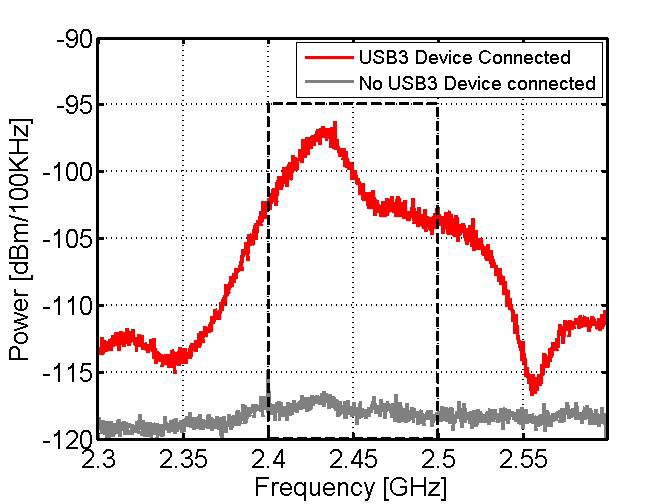

Щуп ближнего поля был размещен вблизи внешнего жесткого диска USB 3.0 в камере для поглощения радиочастотных помех, и измерение шума проводилось с помощью анализатора спектра при подключенном и отключенном HDD. Результаты:

При подключенном HDD уровень шума в диапазоне 2,4 ГГц повышается почти на 20 дБ. Это может существенно повлиять на чувствительность беспроводного устройства.

Влияние на производительность беспроводных устройств

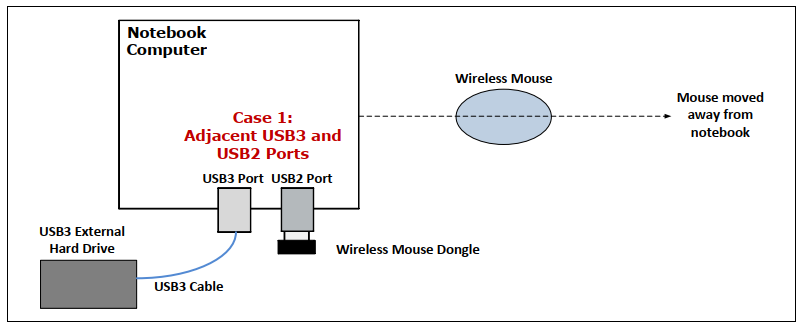

В исследовании для демонстрации влияния шума USB 3.0 на производительность беспроводного устройства используется пример беспроводной мыши, взаимодействующей с ноутбуком через соответствующий беспроводной донгл USB 2.0. Использовалась тестовая установка:

Мышь перемещали от ноутбука с заданным шагом, и на каждом шаге оценивалась ее производительность. Критерием успеха/неудачи служили плавность и отзывчивость работы мыши.

Наблюдается ухудшение производительности беспроводной мыши при подключении устройства USB 3.0 к ноутбуку, в зависимости от расстояния. На расстоянии 3 фута и более от ноутбука наблюдалась значительная задержка в реакции мыши. Было обнаружено, что влияние на производительность мыши одинаково как при активной записи данных на периферийное устройство USB 3.0, так и при его простом подключении к ноутбуку и установлении соединения.

Аналогичное влияние на производительность беспроводной мыши отмечалось при использовании устройства USB 3.0, такого как флэш-накопитель. Поскольку шум от USB 3.0 является широкополосным, он потенциально может влиять на любое радиоустройство, антенна которого находится поблизости. Аналогичное влияние наблюдалось и на производительность радиосвязи Bluetooth.

Методы снижения помех и улучшения производительности

Излучаемый устройствами USB 3.0 шум можно снизить путем эффективного применения экранирования, что помогает поддерживать хорошее ОСШ на беспроводном приемнике. Существует несколько областей, в которых можно улучшить ситуацию, чтобы минимизировать влияние шума USB 3.0 на производительность беспроводных устройств. Три области, где можно провести улучшения:

1. Экранирование периферийного устройства USB 3.0
2. Улучшение экранирования розеточного разъема USB 3.0 на ноутбуке
3. Размещение беспроводной антенны, производительность беспроводного приемника

Правильное экранирование периферийного устройства USB 3.0 может помочь снизить уровень шума, излучаемого в диапазоне 2,4 ГГц.

Экран розеточного разъема USB 3.0 предназначен для экранирования сигнальных контактов. Однако можно внести несколько улучшений в экранирование разъема. Крайне важно, чтобы экран розеточного разъема был соединен с металлическим шасси или корпусом ноутбука через заземляющие лепестки или винты.

Расположение антенны беспроводного приемника относительно устройства/порта USB 3.0 оказывает значительное влияние на производительность беспроводного устройства. Размещение беспроводной антенны вдали от портов и устройств USB 3.0 может снизить влияние шума, хотя и не устраняет его полностью.

Резюме

Шум, генерируемый спектром данных USB 3.0, может влиять на радиоприемники, антенна которых расположена близко к устройству USB 3.0 и/или разъему USB 3.0. Этот шум является широкополосным и не может быть отфильтрован, поскольку попадает в полосу работы беспроводного устройства (2,4–2,5 ГГц). Шум ухудшает отношение сигнал/шум, наблюдаемое беспроводным приемником, и ограничивает его чувствительность. Это, в свою очередь, уменьшает радиус действия беспроводного устройства.

Улучшение экранирования розеточного разъема USB 3.0 может помочь снизить уровень шума, излучаемого из-за передачи сигналов USB 3.0. Кроме того, экранирование периферийного устройства USB 3.0 играет важную роль в снижении уровня шума, излучаемого в диапазоне 2,4–2,5 ГГц. Это особенно важно для периферийных устройств, которые размещаются близко к платформе ПК, например, флэш-накопителей. Размещению беспроводной антенны на платформе также следует уделять пристальное внимание, располагая ее как можно дальше от разъема и/или устройства USB 3.0.
