XBOX 360 E — замена вентилятора

XBOX 360

Сегодня будем лечить старенький XBOX 360 E. Болячка — перегрев. Симптомы обычные, при включении вентилятор работает не на 100%, через какое-то время приставка из-за перегрева выключается. Если перезагрузить её раз десять, то, в какой-то момент, вентилятор начинает нормально крутиться и можно играть. Бесит.

Стоимость за ремонт заломили, но, даже не в деньгах дело, нужно было везти приставку чёрт знает куда. Проще самому отремонтировать.

xbox

Итак, для начала разобрал приставку, почистил — не помогло, проблема не ушла. Поэтому заказал из Китая подходящий вентилятор.

xbox

Через несколько дней коробка пришла.

xbox

Ещё целая проблема найти подходящий именно для XBOX 360 E. В итоге взял X858313-008 Rev C. На вид новый.

xbox

Питание 4-pin.

Мы проведём простую операцию, разберём приставку, заменим вентилятор, соберём обратно и проверим, ушла ли проблема.

Разбираем XBOX 360 E

Достал приставку, протёр, пропылесосил снаружи.

xbox

Номер модели.

xbox

Приставка не простая, а с некоторыми доработками. Это чтобы играть было интереснее.

xbox

Понадобятся отвёртки и пластиковые медиаторы для вскрытия корпусов.

xbox

Сначала снимем крышку жёсткого диска.

xbox

Нажимаем кнопку, крышка снимается.

xbox

Извлекаем диск.

xbox

Неудобно ставить приставку на плату с апгрейдом. Подцепляем крышку.

xbox

Снимаем крышку.

xbox

Шлейф мешает, отключаем.

xbox

Одна торцевая крышка полностью снята.

xbox

Доступен модуль Wi-Fi. Откручиваем, понадобится Torx.

xbox

Снимаем Wi-Fi, плата просто подключается по USB.

xbox

Теперь можно перевернуть приставку и поставить. Можно заняться второй торцевой крышкой.

xbox

Действуем аналогичным образом. Подцепляем крышку.

xbox

Снимаем крышку.

xbox

Торцевые крышки снядли, это самое простое.

xbox

Чтобы понять как разбирать дальше, пришлось смотреть видеоинструкции. Корпус держится на трёх защёлках. Одну можно разглядеть в районе Wi-Fi и отцепить отвёрткой.

xbox

Пластик гнётся, можно аккуратно завести замок так, чтобы он не зацепился обратно. Не сломайте.

xbox

Становится уже понятно как оно дальше держится, всего три защёлки. Второй замок можно подцепить с другой стороны.

xbox

Третий замок неудобен тем, что расположен зеркально. К нему можно подлезть длинной плоской отвёрткой или правильно надавить на половинки корпуса в нужных местах. Замки открыты.

xbox

Снимаем боковую крышку.

xbox

Винты пронумерованы. Выкручиваем.

xbox

C1.

xbox

C2.

xbox

C3.

xbox

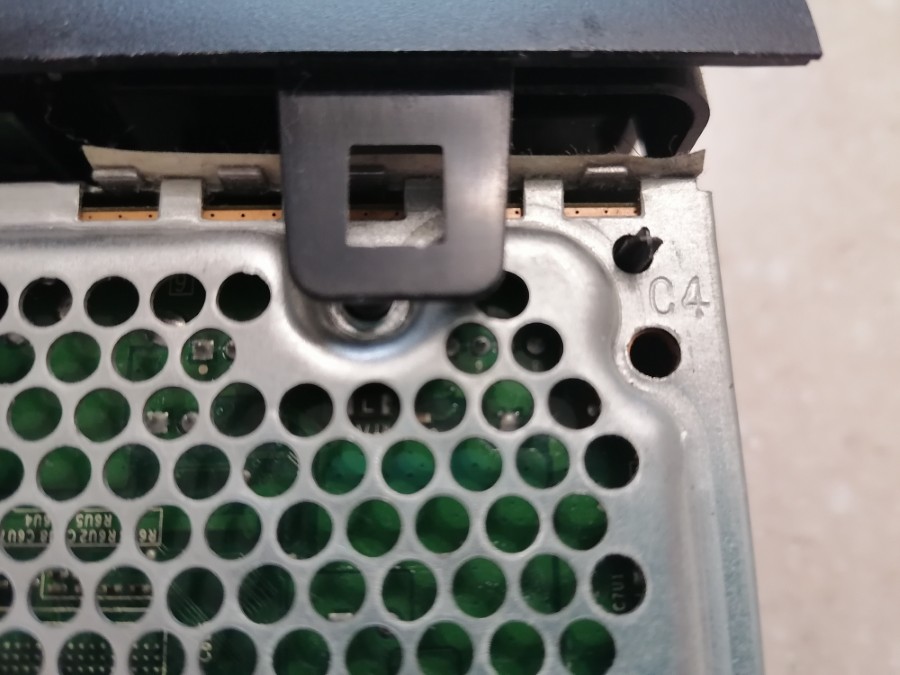

C4.

xbox

C5.

xbox

Пока хватит.

xbox

Переворачиваем приставку.

xbox

Снимаем вторую боковую крышку.

xbox

Я пока разбирал, пылесосил и протирал снятые детали. Если очень постараться, то можно и так добраться до вентилятора, но мы продолжим разбор.

xbox

Снимаем кожух рядом с вентилятором.

xbox

Тоже протёр.

xbox

Сбоку выкручиваем винт рядом с питанием.

xbox

Подаём питание.

xbox

Открываем кнопкой дисковод. Выключаем питание.

xbox

Снимаем панельку с дисковода с одной стороны.

xbox

Сдвигаем панель и снимаем её.

xbox

Потом протру.

xbox

Теперь можно снять фронтальную крышку.

xbox

Отключаем кабели от дисковода и вытаскиваем его.

xbox

Выкручиваем винт B6.

xbox

Снимаем пластиковую деталь, которую он держит.

xbox

Теперь ничто не мешает работать с вентилятором.

xbox

Да, пылищи там вагон. Плохо я пылесосил прошлый раз.

Меняем вентилятор

Вентилятор меняется не просто, а очень просто. Откручиваем два винта. Отключаем питание.

xbox

Старый и новый вентиляторы рядом. Чистим радиатор от грязи и пыли.

xbox

Подключаем питание нового вентилятора.

xbox

Прикручиваем вентилятор.

xbox

Он на двух винтах держится.

xbox

Вентилятор заменён.

xbox

Немного фоток апгрейда платы.

Собираем XBOX 360 E

Вкручиваем обратно винт сбоку.

xbox

Возвращаем на место все внутренние детали, устанавливаем дисковод.

xbox

Подключаем кабели к дисководу.

xbox

Надеваем фронтальную крышку.

xbox

Резинка какая-то на дисководе была, возвращаем на место.

xbox

Возвращаем панель на дисковод.

xbox

Убеждаемся, что панель установлена верно.

Возвращаем на место кожух рядом с вентилятором.

xbox

Надеваем боковую крышку. Можно задвинуть дисковод.

xbox

Переворачиваем приставку.

xbox

Вкручиваем винт B6, C1-C5.

xbox

Устанавливаем вторую боковую панель и защёлкиваем.

xbox

Устанавливаем модуль Wi-Fi и фиксируем винтом.

xbox

Надеваем торцевую крышку.

xbox

И вторую.

xbox

Защёлкиваем.

xbox

Устанавливаем жёсткий диск. Закрываем его крышкой.

xbox

Готово, приставка собрана.

xbox

Проверка

Проверить очень просто, включаем и смотрим, будет расти температура или нет, выключится приставка от перегрева или замена вентилятора помогла решить проблему.

xbox

Прошло два часа, температура в норме. Отлично, мы починили проблему с перегревом, теперь приставка не выключается через 15 минут работы и не приходится её сто раз перезагружать, чтобы вентилятор стал крутиться нормально.
