Сетевой адаптер 534FLR-SFP+

534FLR-SFP+

Данный адаптер является рекомендованным решением, выбранным экспертами HPE, чтобы обеспечить оптимальную технологию для широкого спектра рабочих нагрузок в рыночных сегментах. Он предлагает наилучшее сочетание производительности, выгоды и доступности.

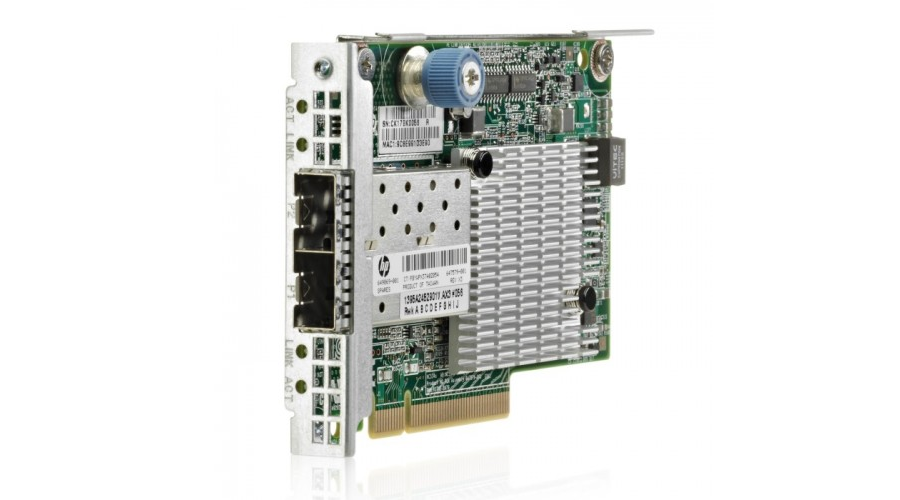

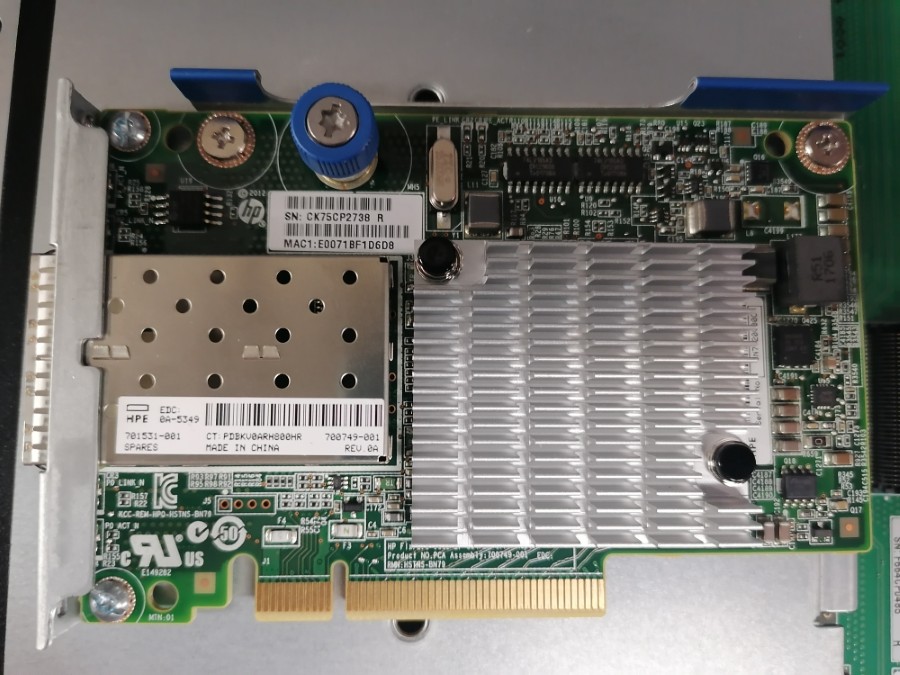

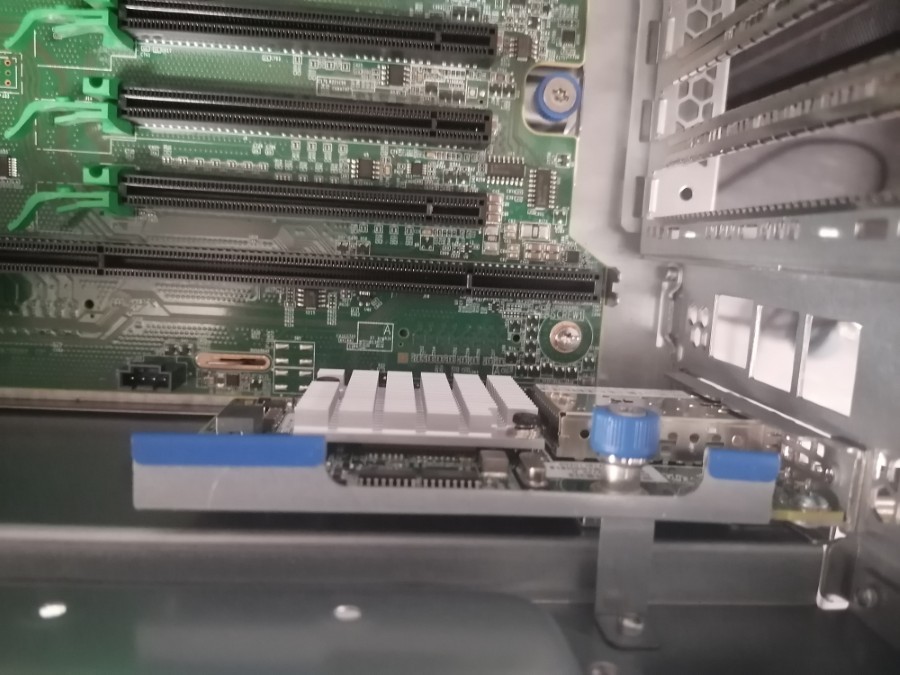

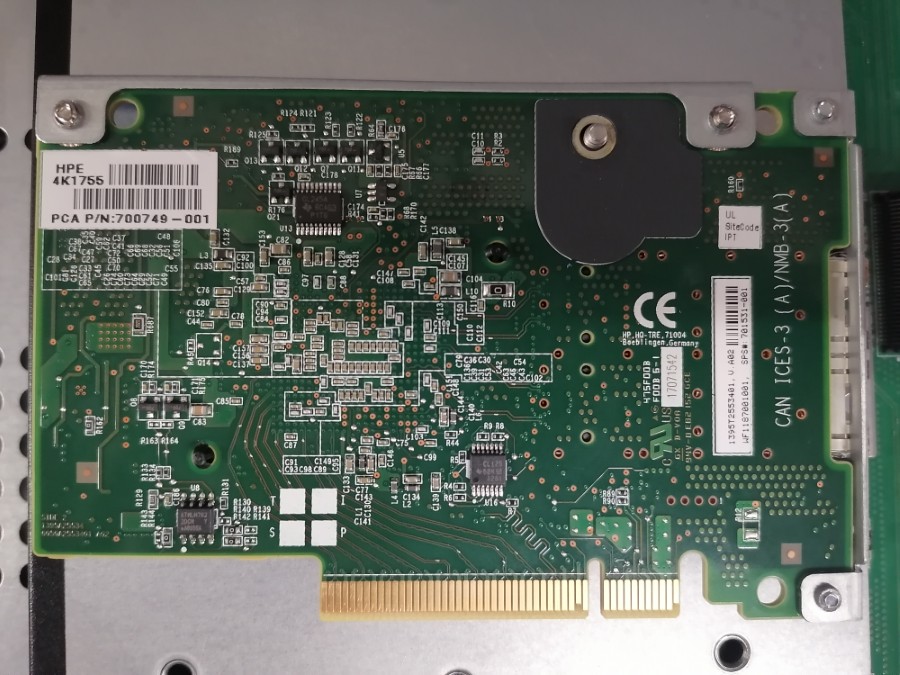

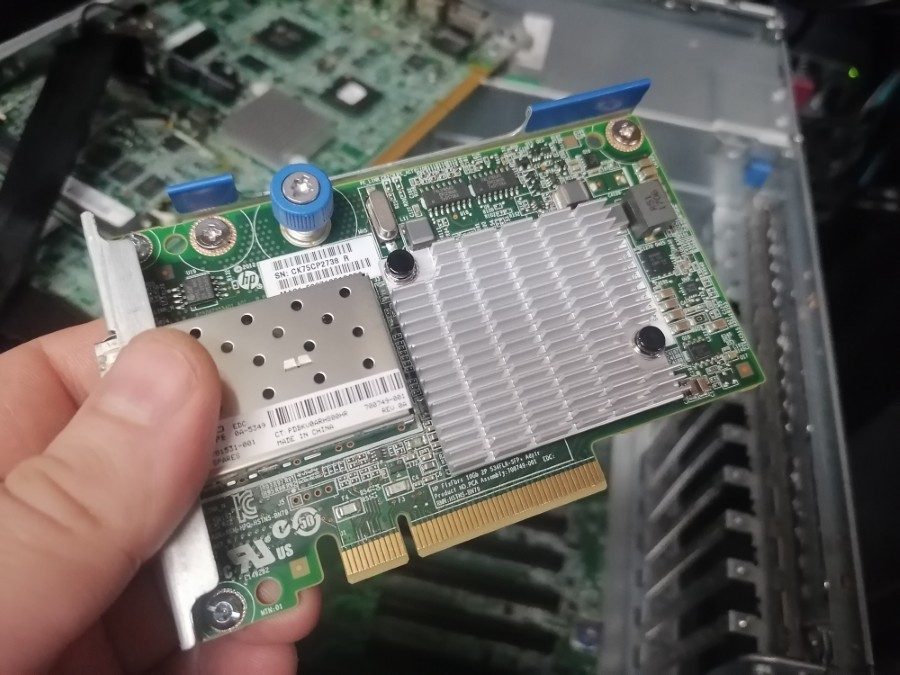

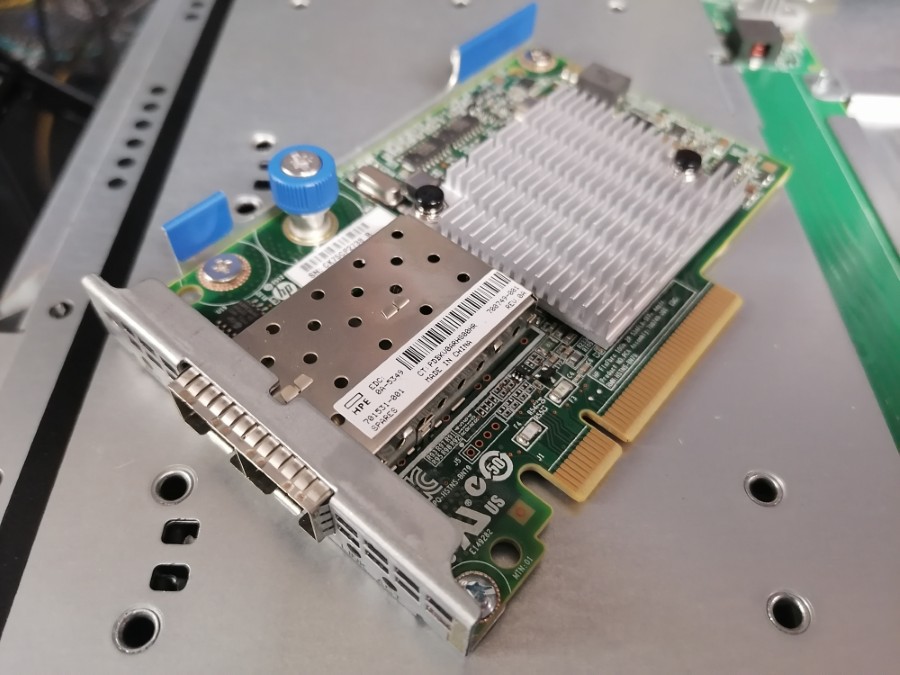

Адаптер HPE FlexFabric 10Gb 2-портовый 534FLR-SFP+ – это многофункциональная сетевая карта Ethernet, которая при необходимости поддерживает хранилища iSCSI и FCoE . Этот адаптер представляет новое поколение 10 Гбит Ethernet в однокристальном решении с форм-фактором FlexibleLOM, что дополнительно снижает энергопотребление для двух портов 10 Гбит Ethernet. Он предназначен для использования с серверами HPE ProLiant.

Для более эффективного использования пропускной способности 10GbE адаптер HPE 534FLR-SFP+ поддерживает Switch Independent Network Partitioning (NPAR), что позволяет сегментировать каждый 10GbE-порт на четыре виртуальных порта с гибким распределением пропускной способности между ними. Это позволяет ИТ-организациям повысить эффективность использования ресурсов, снижая затраты на инфраструктуру и эксплуатацию.

Адаптер HPE 534FLR-SFP+ поддерживает корпоративные функции, такие как:

  • Тегирование VLAN
  • Адаптивное объединение прерываний (adaptive interrupt coalescing)
  • MSI-X
  • Объединение сетевых карт (NIC teaming / bonding)
  • Разгрузка туннелей (NVGRE, VXLAN)
  • Stateless Offloads для TCP/IP
  • Receive Side Scaling (RSS)
  • Jumbo-фреймы
  • PXE-загрузка

Кроме того, он поддерживает функции виртуализации, включая:

  • SR-IOV
  • VMware NetQueue
  • Microsoft VMQ

Ключевые особенности

  • Выдающаяся пропускная способность и минимальные задержки
  • До 40 Гбит/с двунаправленной пропускной способности, близкой к линейной скорости
  • Аппаратное ускорение и разгрузка CPU для stateless TCP/IP, TCP Offload Engine (TOE)
  • Улучшенная производительность при работе с малыми пакетами
  • Поддержка туннельных технологий (NVGRE, VxLAN)
  • FLR дизайн
  • Оптимизация для виртуальных сред с поддержкой Network Partitioning (NPAR) и Single-Root I/O Virtualization (SR-IOV)
  • Интеграция с Active Health Systems через Firmware (OCBB), поддержка I2C
  • PXE, Jumbo Frames, Checksum и Segmentation Offload, IPv6 и RSS
  • Мониторинг температуры на чипе
  • Поддержка стандартных серверных ОС
  • Гарантия, поддержка и сервисные услуги в рамках линейки NC series
  • Возможность замены и обновления в полевых условиях
  • Поддержка Preboot eXecution Environment (PXE)
  • Ускорение iSCSI и загрузка через iSCSI
  • Интегрированные PHY и MAC
  • IEEE 1588 (синхронизация времени)
  • * Режим хранения (Storage) должен быть отключен на NIC, используемом для DPDK. DPDK и режимы хранения не могут работать одновременно в текущем поколении CNA NIC. HPE рекомендует использовать два отдельных адаптера: один для Storage (Control Plane), другой для DPDK (Data Plane) — для оптимальной конфигурации высокой доступности.

Характеристики

Пропускная способность - Теоретическая полоса пропускания

Данный адаптер обеспечивает двунаправленную скорость передачи данных 20 Гбит/с на порт (40 Гбит/с на адаптер), что улучшает время отклика сети и устраняет узкие места.

VLAN 802.1Q

Стандарт IEEE 802.1Q позволяет разделить каждый физический порт адаптера на несколько виртуальных сетевых интерфейсов (VLAN), повышая безопасность и производительность за счет изоляции трафика. Ограничение широковещательного трафика в пределах одного VLAN-домена также улучшает производительность.

Checksum и Segmentation Offload

Checksum Offload – контрольная сумма TCP вычисляется сетевым адаптером вместо стека протоколов.

Segmentation Offload – технология увеличения исходящей пропускной способности за счет снижения нагрузки на CPU. Известна как:

  • TCP Segmentation Offload (TSO) для TCP
  • Generic Segmentation Offload (GSO) для других протоколов

Converged Network Utility (CNU)

Утилита CNU предназначена для настройки конвергентных (CNA) и Ethernet-адаптеров на серверах HPE.

  • Поддерживает графический интерфейс (GUI) и командную строку
  • Позволяет настраивать Ethernet, FCoE, iSCSI и NPAR в ОС Windows и Linux
  • Единое управление несколькими адаптерами
  • Преимущества:
    • Упрощенная настройка
    • Сокращение времени перезагрузки
    • Централизованное управление

Утилиты конфигурации

Адаптер включает набор утилит для:

  • Первичной диагностики
  • Объединения адаптеров в группы (teaming)
  • Патентованный GUI для Windows
  • Поддержка автоматических установок через скрипты

DPDK

Поддержка Data Plane Development Kit для:

  • Ускорения обработки пакетов
  • Развертывания NFV (Network Functions Virtualization)

HPE Sea of Sensors 3D

Система мониторинга температуры с 32 датчиками, которая:

  • Автоматически регулирует скорость вентиляторов
  • Повышает энергоэффективность (изменяет скорость только нужных вентиляторов)

IPv6

Поддержка 128-битной адресации (против 32-битной в IPv4) для большего числа устройств в сети.

Jumbo Frames

Поддержка Jumbo Frames (до 9000 байт MTU):

  • Увеличивает пропускную способность
  • Повышает загрузку CPU
  • Особенно полезно для:
    • Передачи данных СУБД
    • Резервного копирования на ленточные накопители

Светодиодные индикаторы (LED)

Отображают:

  • Состояние соединения (link integrity)
  • Сетевую активность

Управление

Поддержка управления через:

  • HPE Systems Insight Manager
  • Другие SNMP-совместимые приложения

Message Signaled Interrupt (MSI-X)

Оптимизация обработки прерываний для многопроцессорных серверов путем балансировки нагрузки между CPU/ядрами.

Объединение адаптеров (Teaming)

NIC teaming обеспечивает:

  • Повышенную отказоустойчивость
  • Увеличенную пропускную способность
  • Поддержку различных типов объединения

Network Partitioning (NPAR)

Возможность разделения 10 Гбит порта на 4 виртуальных интерфейса, каждый из которых воспринимается ОС как отдельный порт.

Оптимизация для виртуализации

Поддержка технологий:

  • VMware NetQueue
  • Microsoft VMQ
    для высокой производительности в виртуальных средах.

Preboot eXecution Environment (PXE)

Возможность сетевой загрузки для удаленного:

  • Развертывания ОС
  • Устранения неисправностей

Receive Side Scaling (RSS)

Распределение сетевой нагрузки между несколькими процессорами, устраняя узкие места.

Интеграция с серверами HPE

Адаптер протестирован и оптимизирован для HPE ProLiant. Поддерживает:

  • HPE Intelligent Provisioning
  • HPE Systems Insight Manager

Single-Root I/O Virtualization (SR-IOV)

Позволяет виртуальным машинам получать прямой доступ к аппаратным ресурсам, обеспечивая производительность, близкую к "железу".

Разгрузка TCP/UDP/IP

Перенос обработки с CPU на адаптер:

  • Checksum Offload (TCO)
  • Large Send Offload (LSO)/TCP Segmentation Offload (TSO)

Precision Time Protocol (IEEE 1588 PTP)

Синхронизация времени в сети с точностью до субмикросекунд.

TCP/IP Offload Engine (TOE)

Перенос обработки стека TCP/IP с CPU сервера на процессор адаптера.

Tunnel Offload

Поддержка туннельных технологий:

  • VXLAN
  • NVGRE
  • GENEVE
    Снижает нагрузку на CPU при использовании overlay-сетей.

VMware NetQueue и Microsoft VMQ

  • VMware NetQueue – улучшает производительность 10GbE в VMware
  • Microsoft VMQ – оптимизирует маршрутизацию пакетов в Hyper-V

Совместимые серверы

  • HPE ProLiant DL20 Gen9 Server
  • HPE ProLiant DL60 Gen9 Server
  • HPE ProLiant DL80 Gen9 Server
  • HPE ProLiant DL120 Gen9 Server
  • HPE ProLiant DL160 Gen9 Server
  • HPE ProLiant DL180 Gen9 Server
  • HPE ProLiant DL360 Gen9 Server
  • HPE ProLiant DL360 Gen10 Server
  • HPE ProLiant DL380 Gen9 Server
  • HPE ProLiant DL380 Gen10 Server
  • HPE ProLiant DL560 Gen9 Server
  • HPE ProLiant DL580 Gen9 Server
  • HPE ProLiant DL560 Gen10 Server
  • HPE ProLiant DL580 Gen10 Server
  • HPE Apollo 2000 XL170r Gen9 Server
  • HPE Apollo 2000 XL190r Gen9 Server
  • HPE Apollo 2000 XL170r Gen10 Server
  • HPE Apollo 2000 XL190r Gen10 Server
  • HPE Apollo 4200 Gen9 Server
  • HPE Apollo 4500-XL450 Gen9 Server
  • HPE Apollo 4500-XL450 Gen10 Server
  • HPE Apollo 6000 XL230a Gen9 Server
  • HPE Apollo 6000 XL230b Gen9 Server
  • HPE Apollo 6000 XL250a Gen9 Server
  • HPE Apollo 6500 XL270d Gen9 Server
