Несмотря на свою работу сисадмином мне не часто приходится кроссировать патч-панели. Немного не та специфика. Но всё же иногда приходится этим заниматься.
Сегодня продолжаются работы по приведению в порядок кроссировки в телекоммуникационном шкафу. Ранее я собрал небольшой шкаф.
ЦМО ШРН-Э-6.350-9005 — шкаф телекоммуникационный
Собираю телекоммуникационный шкаф
- Монтажная ёмкость, U: 6
- Высота, мм: 342
- Ширина, мм: 600
- Глубина, мм: 350
- Полезная глубина, мм: 300
- Распределённая нагрузка, кг: 85
- Тип передней двери: стекло
- Масса, кг: 11.43
- Цвет: чёрный RAL 9005
- Угол открытия дверей, °: 180
И повесил его на заранее подготовленное место.
Однако, это только пол дела. Остался пучок кабелей, которые следует привести в порядок.

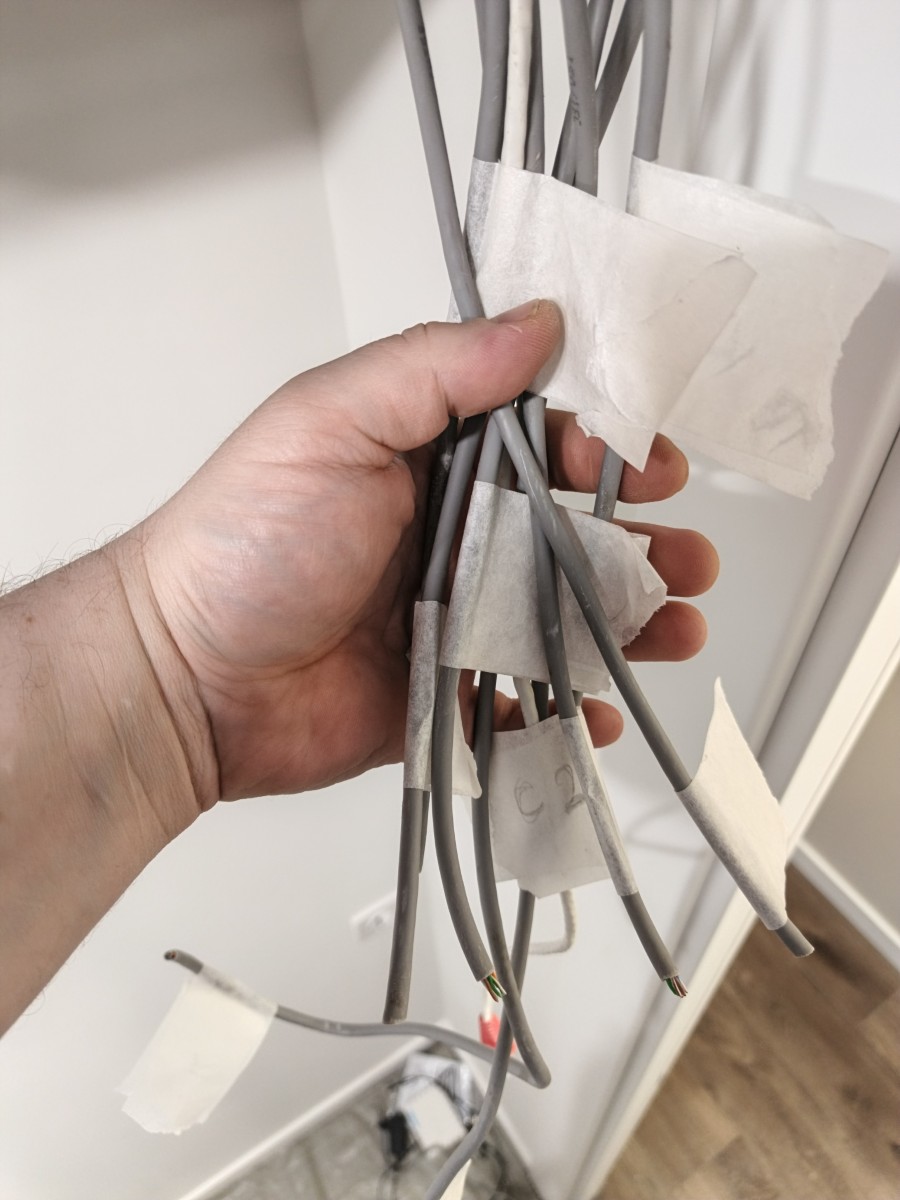

Витой пары не много, каждый кабель временно размечен, номера портов назначены.
Покажу как выполнен вывод. Все кабели выходят из стены в одном месте, рядом предусмотрена электрическая розетка для подключения оборудования.

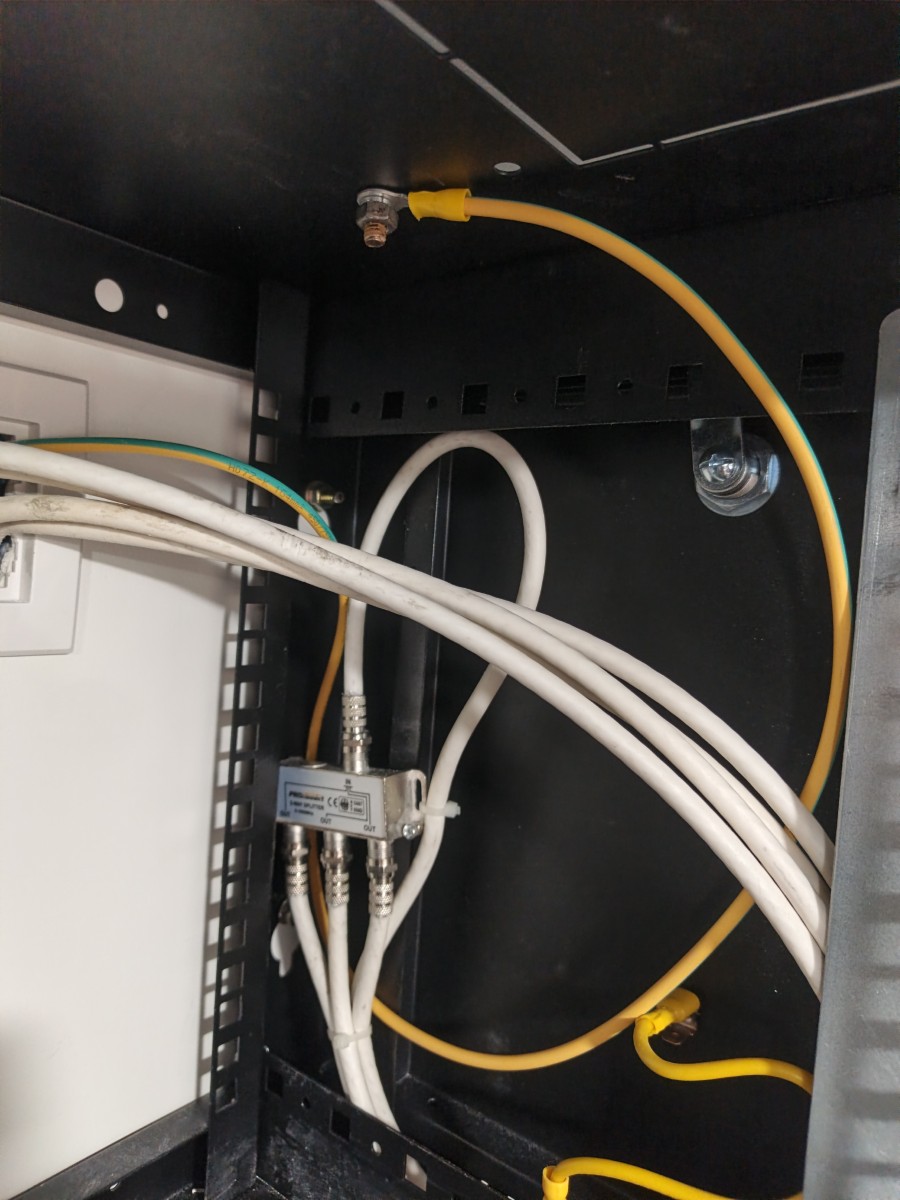

Также выведено заземление и подключено к корпусу телекоммуникационного шкафа.
Здесь же выведены коаксиальные телевизионные кабели. Подключил их через тройник и убрал в сторонку.

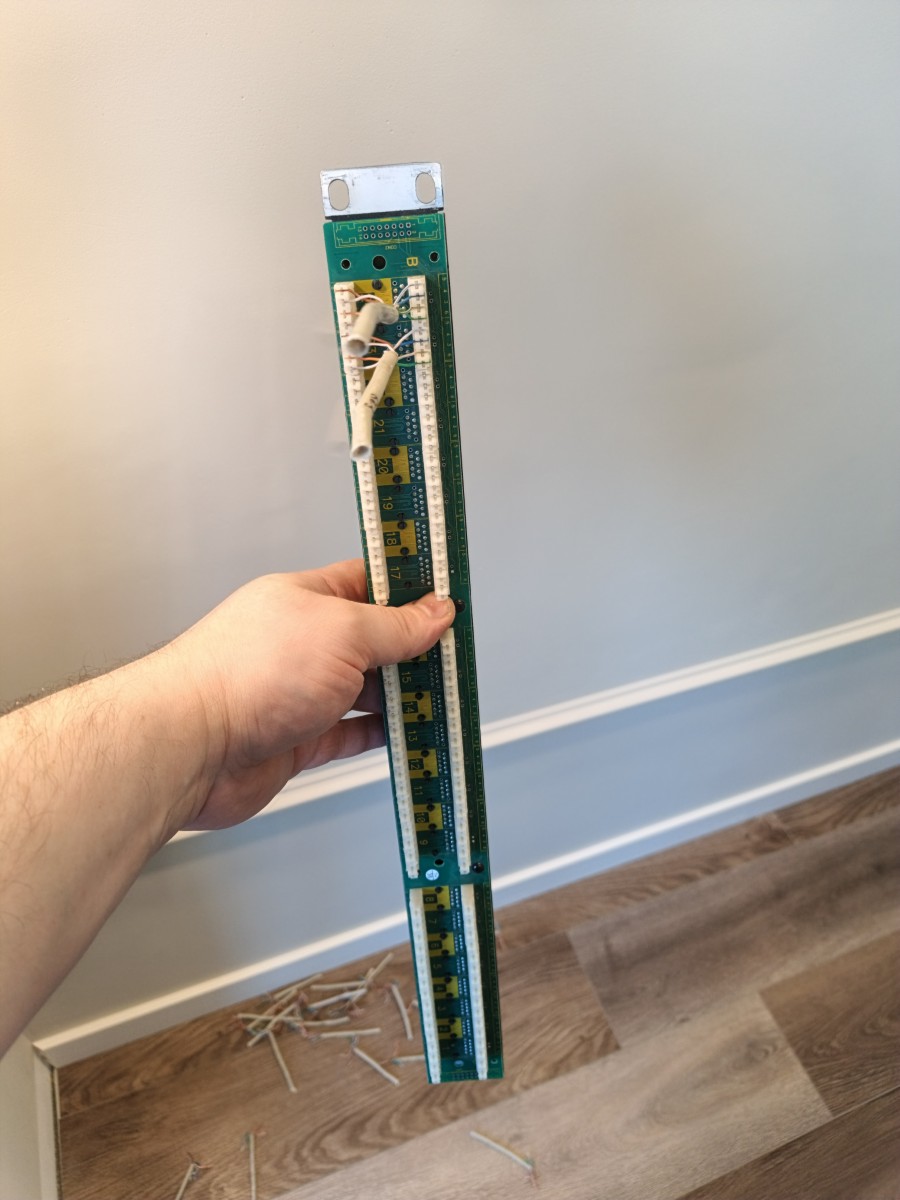

Нам понадобится патч-панель. Не стал заморачиваться, взял б/у, у меня их полно.

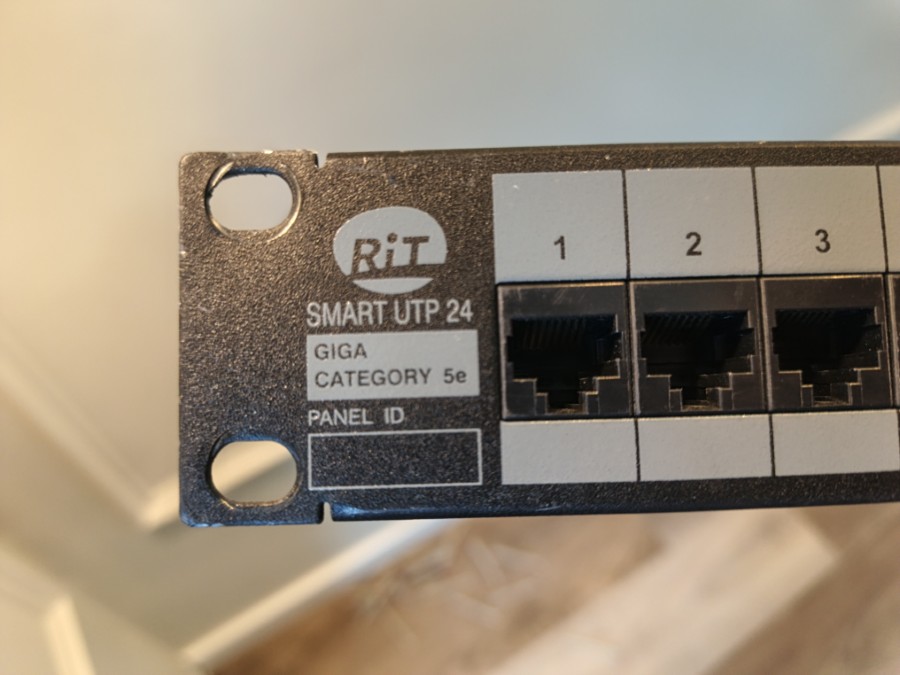

Это у нас Rit SMART UTP Giga на 24 порта категории 5e. Тип IDC контактов — 110.
Ещё нам понадобится инструмент для заделки витой пары в кросс-панель: TERACOM EKF TRC-S50.
Инструмент предназначен для заделки и обрезки проводников во врезные контакты на кроссах, патч-панелях, розетках и модулях, заделка контактов 110 типа и типа KRONE. Изделие оснащено встроенным ножом с функцией обрезки, а также встроенным комбинированным крючком и плунжером.
IDC-контакты 110-го типа
Лезвия в таких контактах расположены перпендикулярно оси проводника. Изначально они разрабатывались для соединения только одного проводника, без поддержки параллельных подключений.
Основное преимущество — механическая устойчивость: на провод не действуют угловые усилия, что повышает вибростойкость и исключает усталость металла.
IDC-контакты типа KRONE
Лезвия в контактах KRONE расположены под углом 45 градусов к оси проводника.
Преимущества KRONE:
Повышенная стойкость к коррозии. Благодаря угловому расположению лезвий в проводник врезается только острая часть, что снижает риск образования щелей.
Высокая нагрузочная способность по постоянному току. Угловая конфигурация немного уменьшает поперечное сечение проводника, что способствует более эффективному распределению тока.
Устойчивость к механическим воздействиям. Упругие пластины создают постоянные крутильные усилия, распределённые вдоль проводника, что повышает надёжность соединения.
Недостаток: из-за уменьшенной площади контакта может наблюдаться небольшое увеличение сопротивления.
Для каждого типа контактов используется специальный инструмент, заточенный под Krone или 110 тип. Существуют также контакты "dual": они универсальны, поэтому к ним подходит любой инструмент.
TERACOM TRC-S50 EKF подходит для обоих типов контактов.

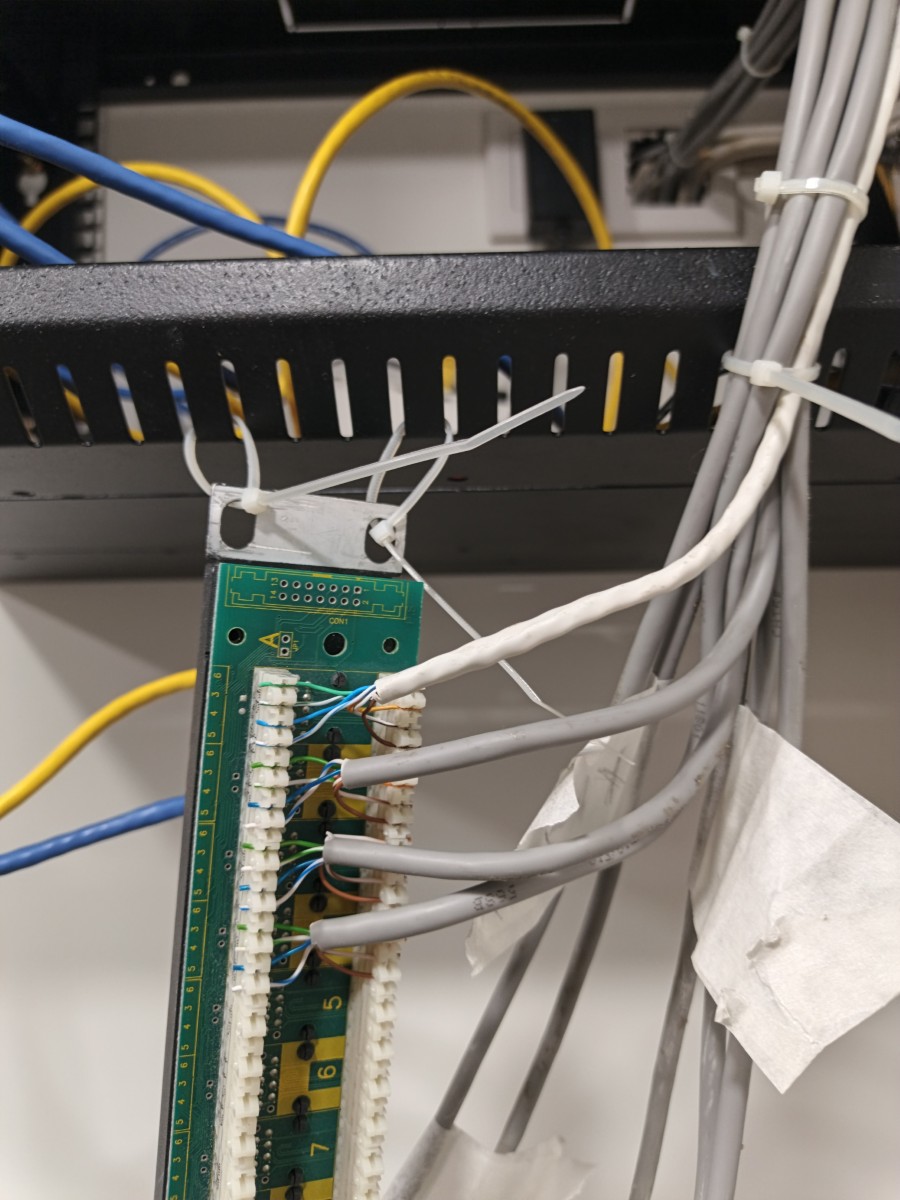

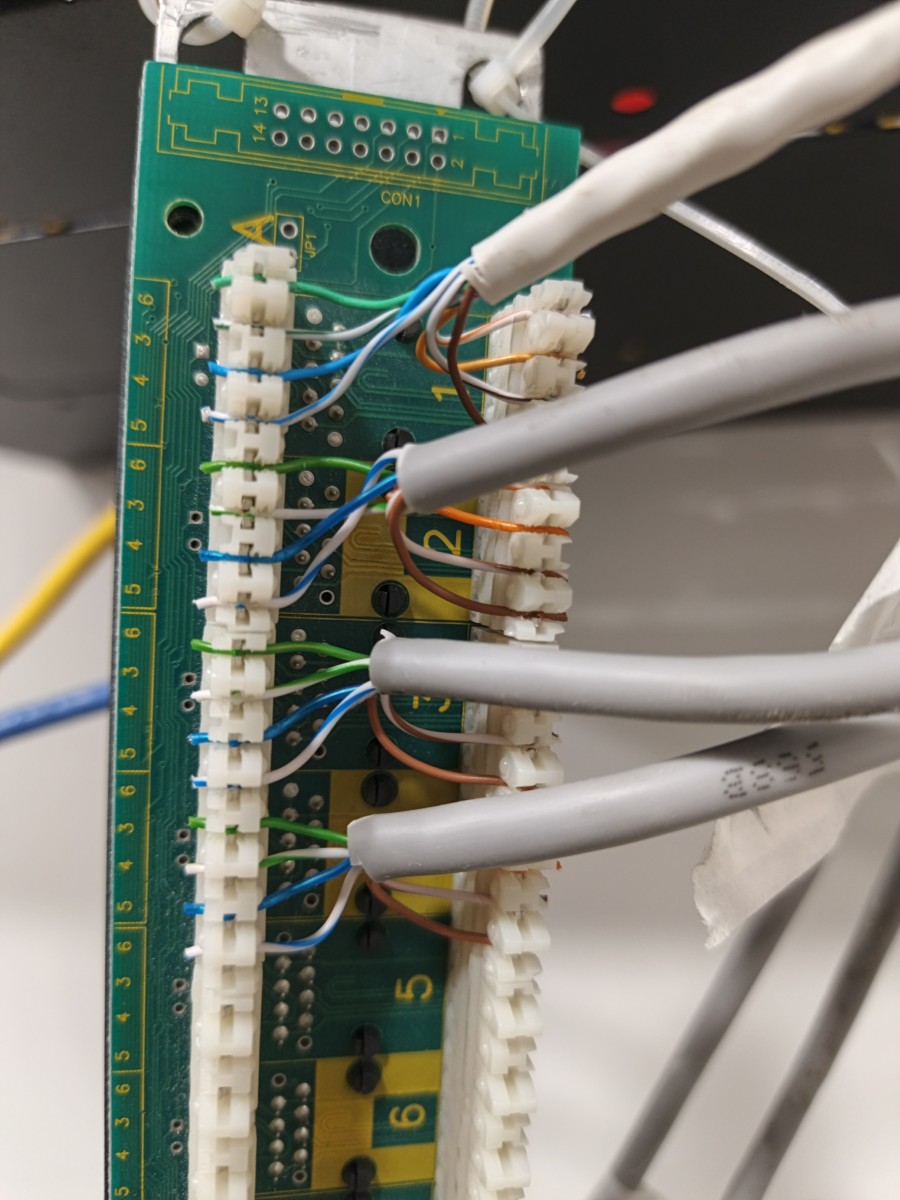

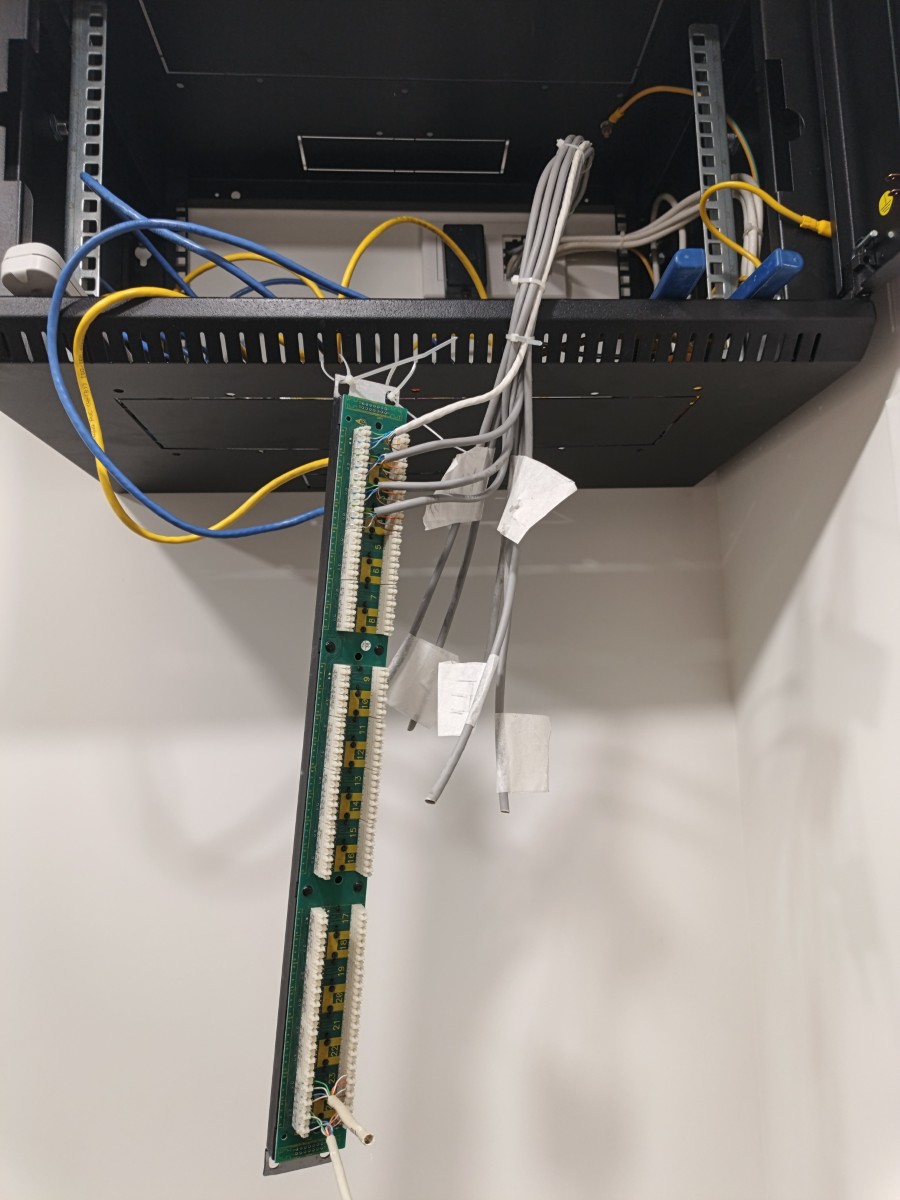

Сама процедура не сложная, просто неудобно, патч-панель висит в воздухе. Временно прикрепил её стяжками к корпусу шкафа. Защёлкиваем провода, соблюдая "цветовую дифференциацию штанов". Благо порядок жил нарисован на патч-панели.
Кто не помнит порядок, вот напоминалка: Схема обжима витой пары.
Ножницы аккуратно откусывают лишнее.
Подключаю каждый провод и сразу прозваниваю получившуюся розетку лан-тестером, чтобы потом не переделывать.
Собираю патч-панель полностью, прикручиваю к ней кронштейн и фиксирую все кабели стяжками. Лишнее откусываю.

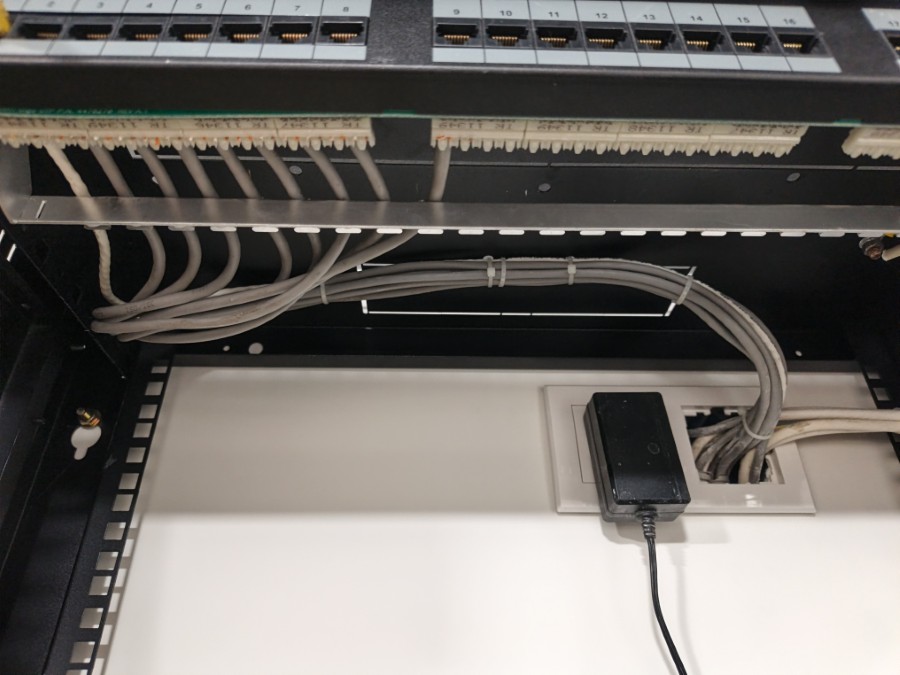

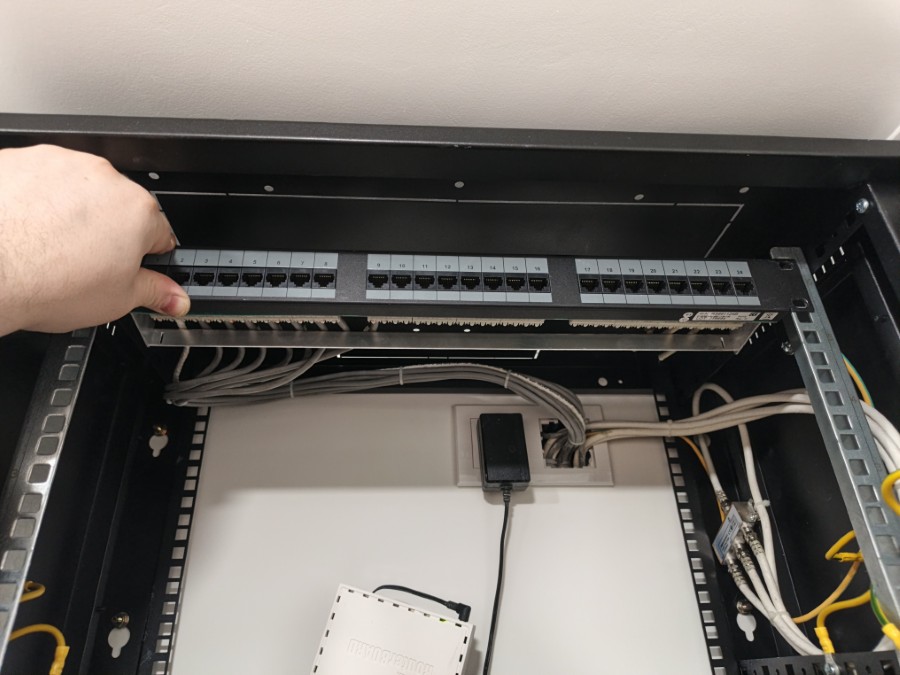

Стягиваю стяжками оставшуюся часть кабельного пучка, примеряю патч-панель.
Временно фиксирую патч-панель на стяжки. Болты с собой не взял, потом закреплю правильно.

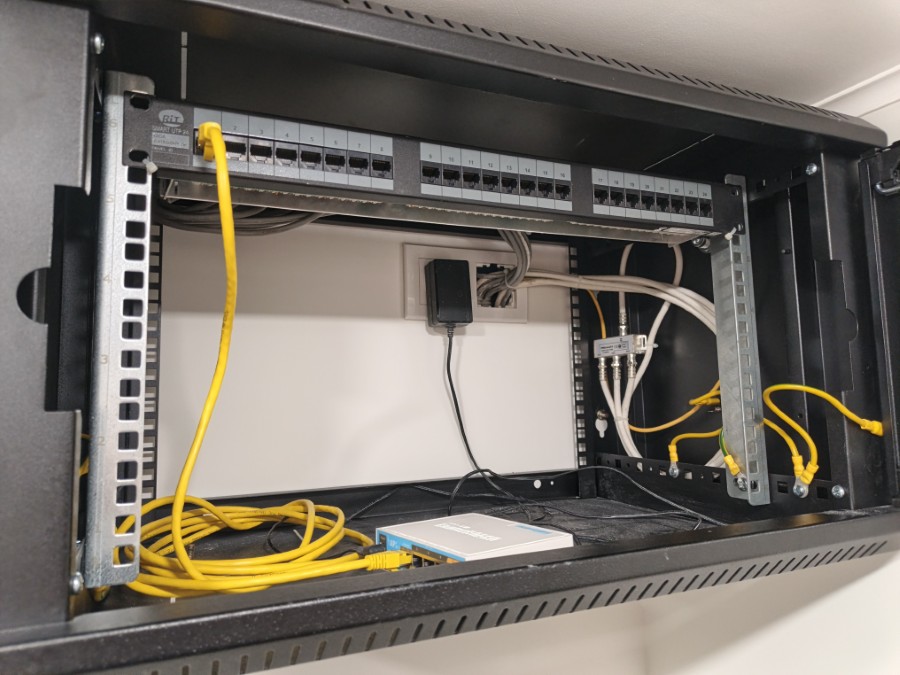

Подключаю роутер к WAN кабелю (он у меня выведен в первый порт) и проверяю что всё работает как надо.
Это еще не окончательный результат, но от пучка проводов мы избавились.
