Подготовка стойки

Мастерская

Готовим новую стойку к эксплуатации. Электропитание уже подключена, вроде бы бери и пользуйся, но нет. Мы уже такое проходили, когда пришлось извлекать всё оборудование и переделывать стойку.

Психанул и разобрал стойку

В прошлый раз пришлось всё переделывать из-за того, что дверь давила на оптический патчкорд и изгибала его под прямым углом. Из-за этого линк периодически падал.

Сегодня постараемся сразу избавиться от таких проблем.

rack

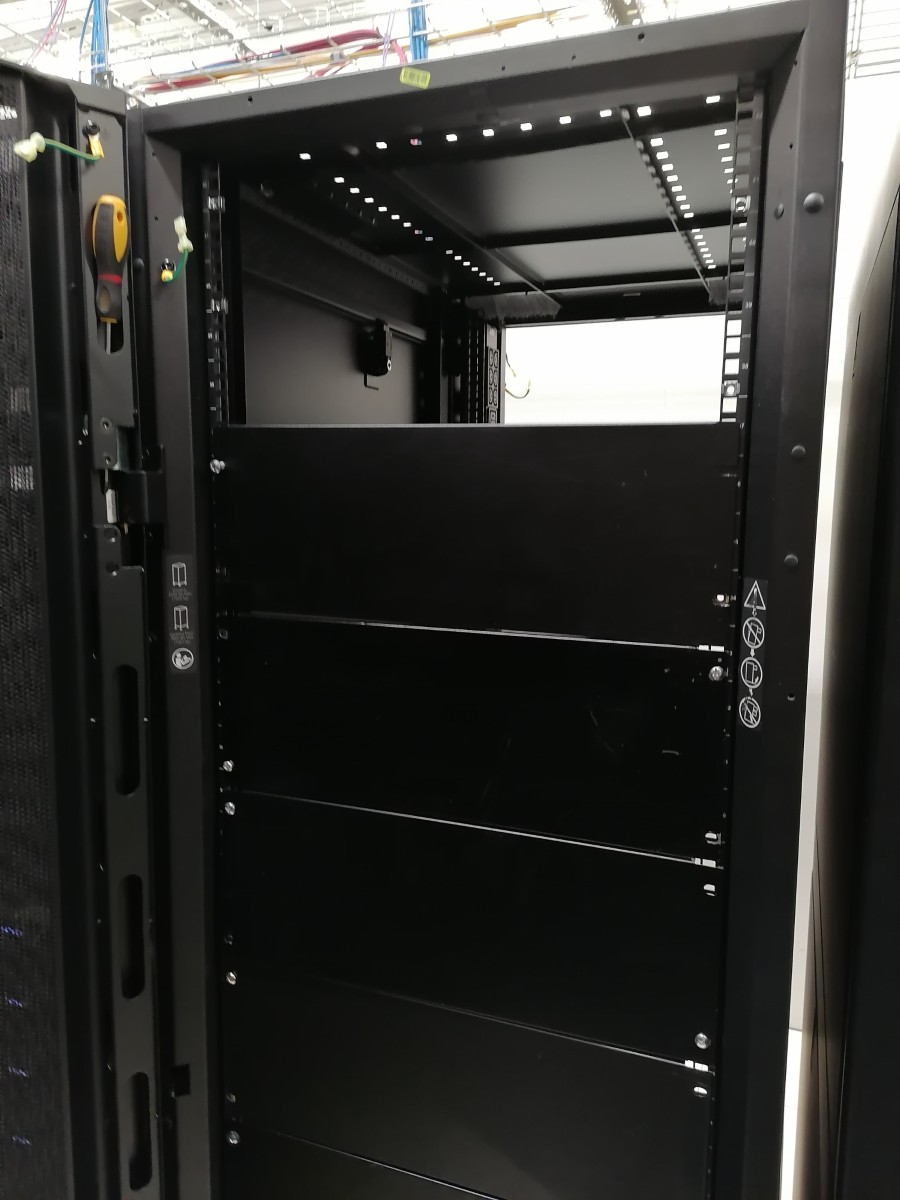

Сразу снимаю все заглушки, они будут мешать.

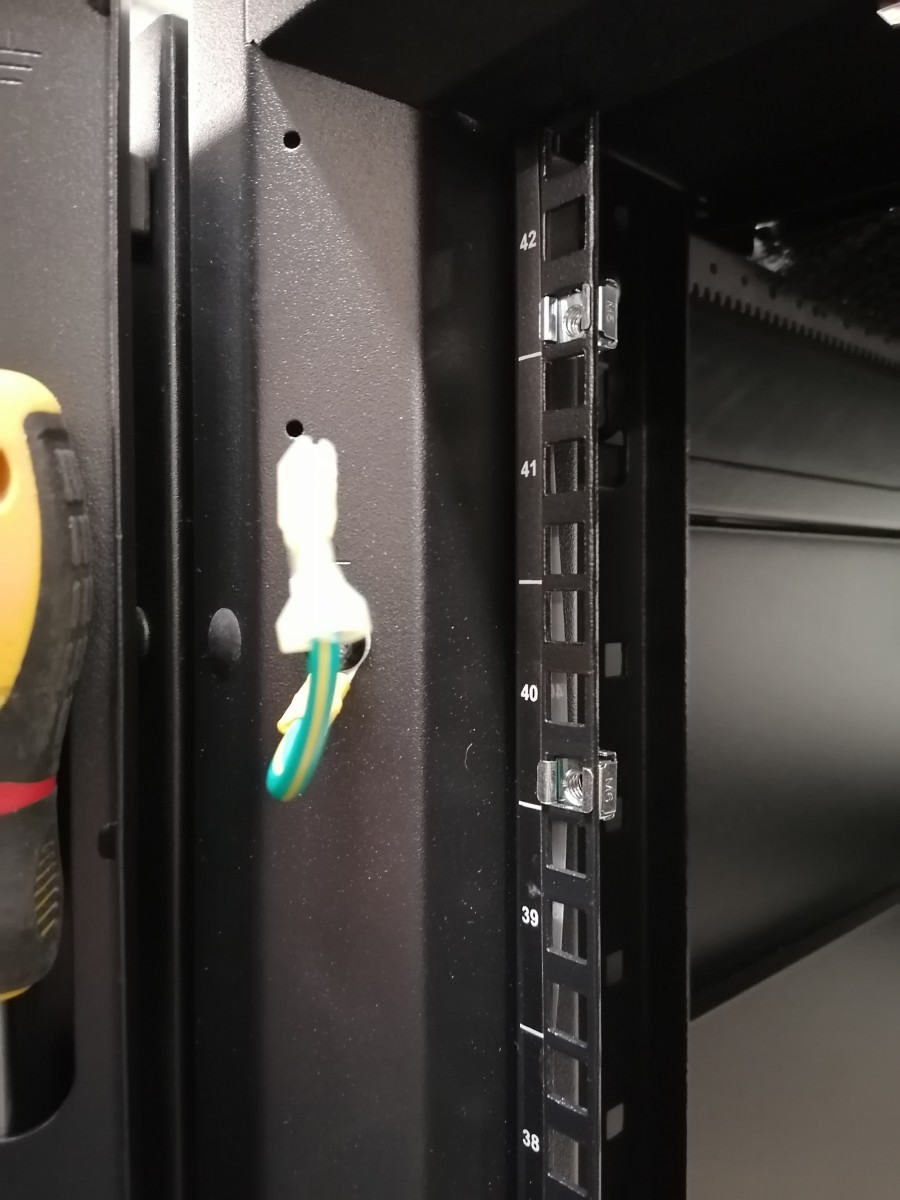

Заземление двери не подключено, после окончания работ это нужно исправить и подключить всё заземление так, как предусмотрено производителем.

rack

Видим, что между монтажной панелью и стенкой нет никакого зазора. Кабели просунуть некуда. Подразумевается, что для укладки кабелей нужно использовать горизонтальные кабельные организаторы.

Горизонтальные кабельные организаторы

Горизонтальные кабельные организаторы устанавливаются в стойку и обеспечивают подвод кабелей к патч-панелям или коммутаторам и прочему оборудованию.

Для подвода к патч-панелям не имеет значения где монтировать организатор, сверху или снизу. Как удобнее, так и монтируйте.

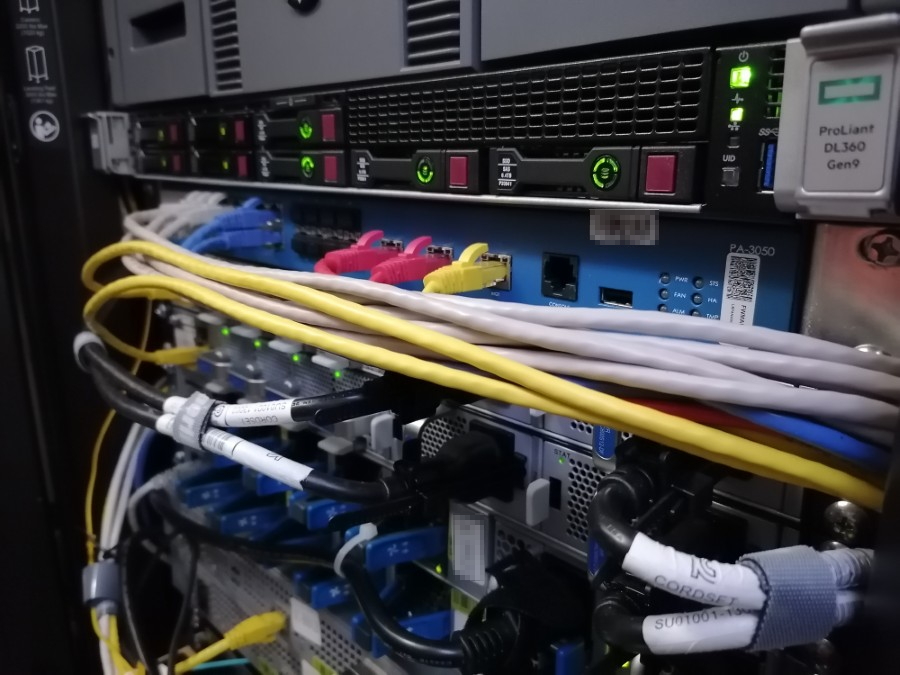

При использовании совместно с коммутаторами организатор лучше расположить так, чтобы индикация коммутатора была видна. Если индикаторы на коммутаторе расположены снизу, то организатор лучше разместить над коммутатором. На фото ниже линки верхнего коммутатора видно, а у нижнего — нет. Обычно такое случается, когда один организатор используют сразу для двух устройств сверху и снизу.

Для заведения кабелей на передней панели применяются организаторы с отверстиями или щёточные кабельные организаторы.

rack

Щётки, конечно, будут использоваться, но иногда требуется пробросить всего пару кабелей или подвести питание. Из-за этого не хочется терять драгоценные юниты.

Самое главное, проблему с изгибом оптических патчкордов это всё равно не решает.

rack

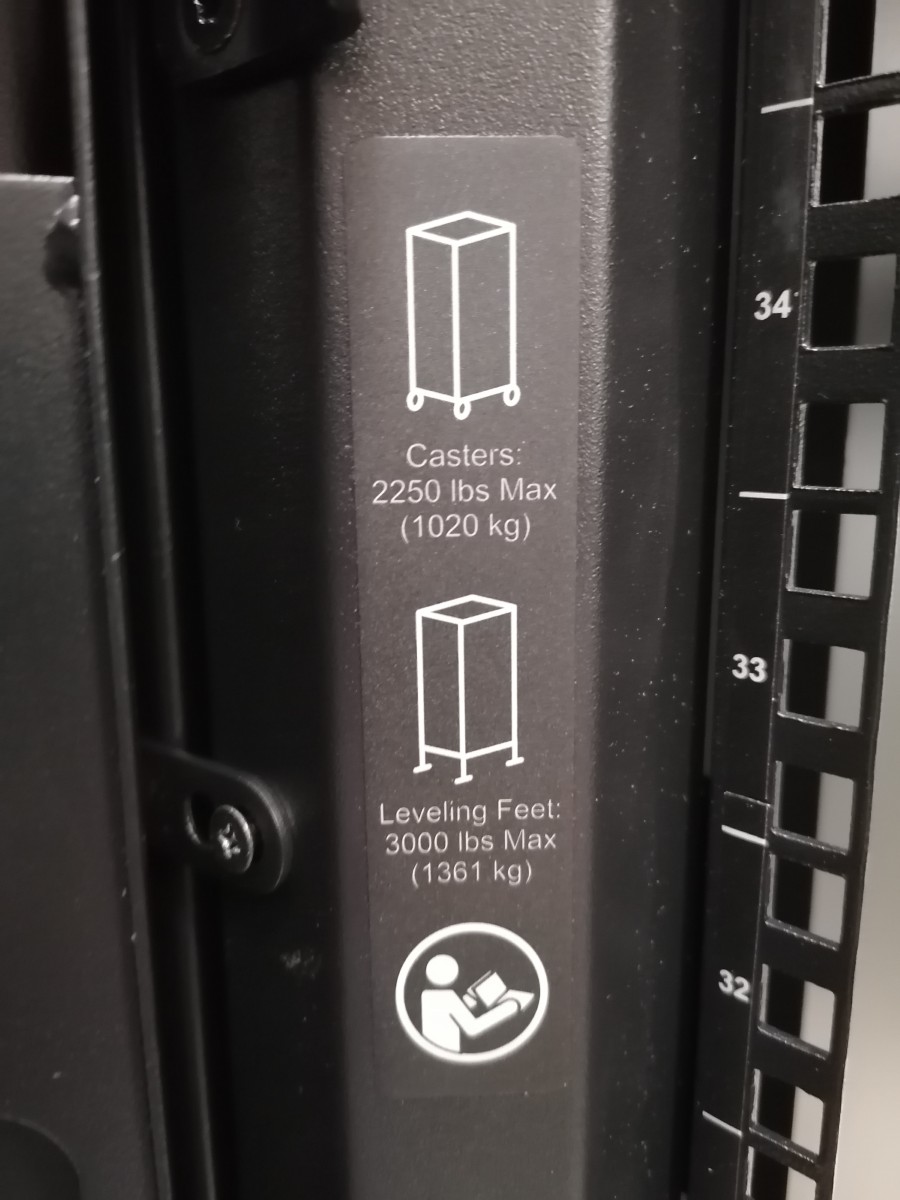

Маркировка на стойке указывает, что при использовании ножек нагрузить стойку можно сильнее.

rack

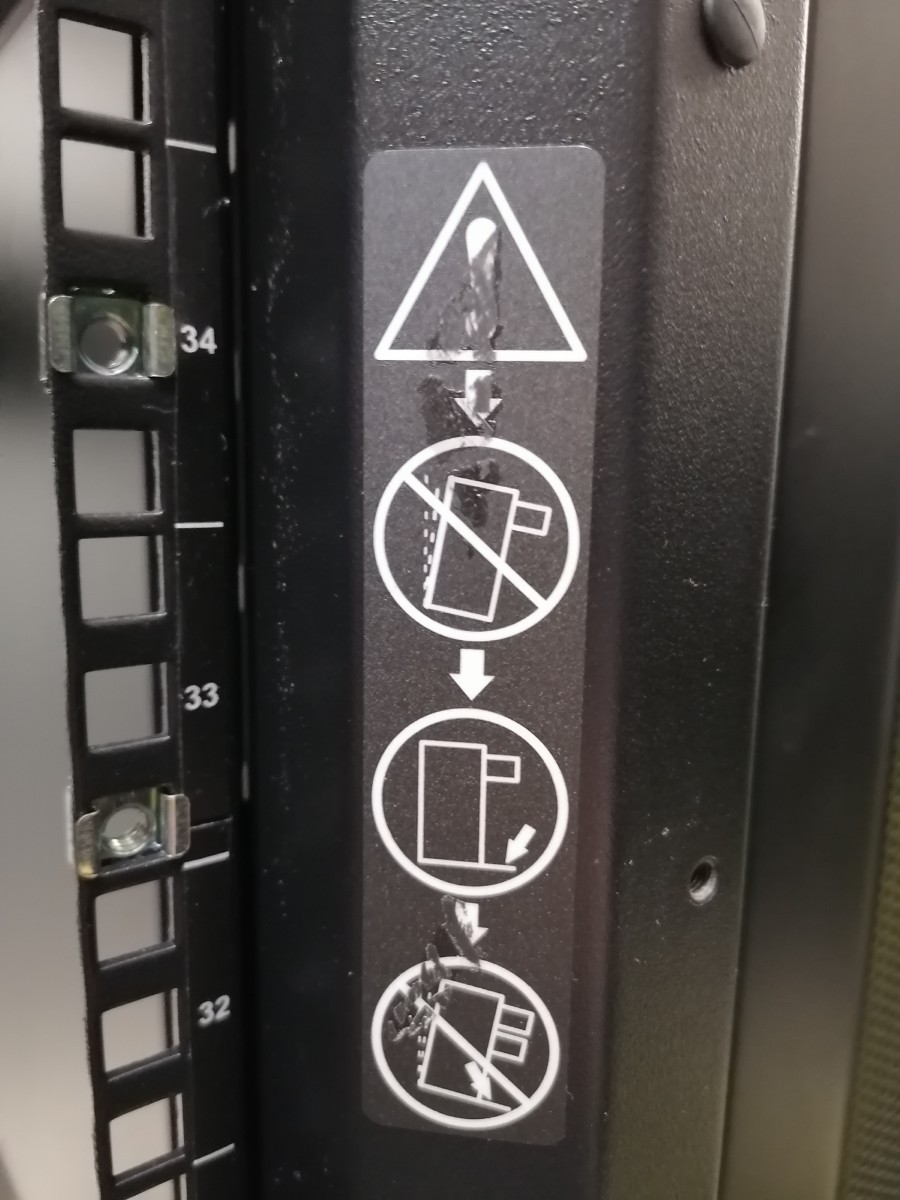

Ещё маркировка, показывающая частные случаи из курса физики. Стоит присмотреться.

rack

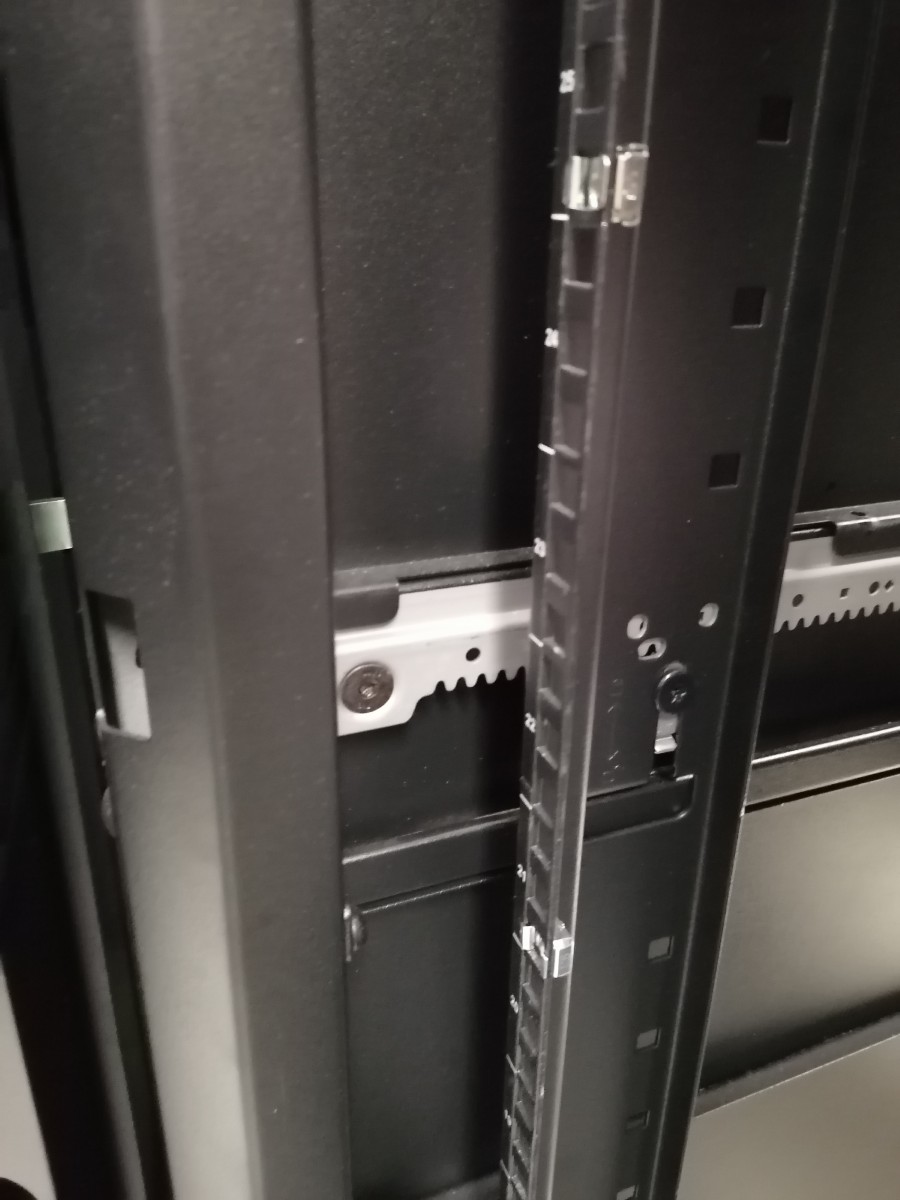

Модели стоек бывают разные. В моём случае пятнадцать минут работы шестигранником — монтажная панель отодвинута на небольшое расстояние. Теперь дверь не будет давить на оптическую кроссировку и ломать провода.

Заднюю панель тоже пришлось немного отодвинуть на такое же расстояние, иначе крупные серверы могут не влезть. Пришлось перевесить вертикальные PDU. Их обычно можно немного приподнять, тогда они снимаются с креплений. После чего PDU можно перевесить на более удобное место.

Подключаю всё заземление, проверяю крепления дверей, устанавливаю заглушки, подтягиваю все крепления. Пол часа работы, можно запускать этих бешеных админов...

Чек-лист

Вот чек-лист для монтажа телекоммуникационной стойки (19" или другого стандарта):

1. Подготовка

  • Проверить наличие всех комплектующих (стойка, крепеж, направляющие, заглушки, инструменты).
  • Убедиться, что место установки соответствует требованиям (ровная поверхность, вентиляция, доступ к питанию).
  • Проверить габариты стойки и убедиться, что она помещается в отведенное место.
  • Подготовить заземление (если требуется).

2. Сборка стойки

  • Собрать каркас стойки согласно инструкции (если требуется сборка из отдельных частей).
  • Установить направляющие (рейлинги) для оборудования на нужной высоте.
  • Проверить вертикальность стойки с помощью уровня.
  • Закрепить стойку к полу/стене (если требуется фиксация от падения).

3. Установка оборудования

  • Разместить активное оборудование (серверы, коммутаторы, патч-панели и т. д.) с учетом вентиляции и веса.
  • Закрепить оборудование винтами или салазками.
  • Установить кабельные органайзеры, патч-панели и другие пассивные компоненты.

4. Прокладка кабелей

  • Организовать кабельную разводку (силовые и слаботочные кабели раздельно).
  • Закрепить кабели стяжками, избегая перегибов.
  • Подключить питание (удостовериться в правильности напряжения).
  • Подключить сетевые кабели (Ethernet, оптика и т. д.).

5. Тестирование и завершение

  • Проверить надежность крепления всех компонентов.
  • Включить оборудование и убедиться в его работоспособности.
  • Проверить индикаторы устройств (питание, сеть).
  • Установить заглушки на свободные юниты (при необходимости).
  • Подписать оборудование и кабели (если используется маркировка).
  • Убрать мусор и упаковку после монтажа.

Дополнительно (если требуется)

  • Настроить вентиляцию/охлаждение.
  • Установить дверцы/боковые панели (если стойка закрытого типа).
  • Проверить доступ к задней части стойки для обслуживания.

Этот чек-лист можно адаптировать под конкретные задачи и тип стойки.
