Проверка компонентов NAS

Jonsbo N4

Продолжаю собирать NAS. Сегодня нужно проверить материнскую плату и процессор, у меня две недели на проверку, чтобы вернуть неисправную деталь, если она попадётся. Задача простая, собрать всё в кучу и попытаться запустить.

В этом одна из сложностей покупки деталей ПК по отдельности. Чтобы проверить одну компоненту, нужно, чтобы у вас были и другие.

Имеем на данный момент:

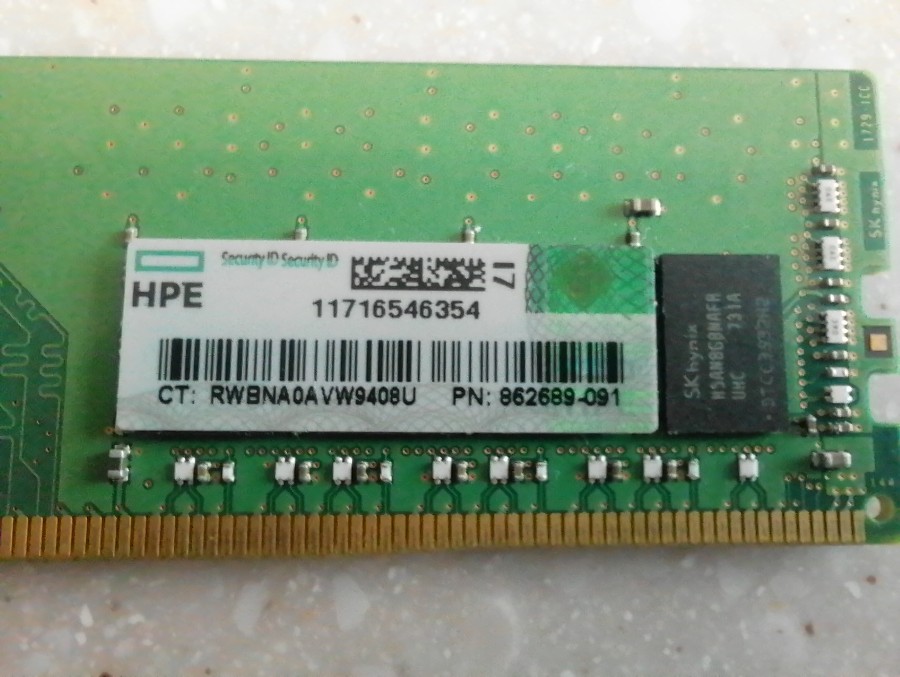

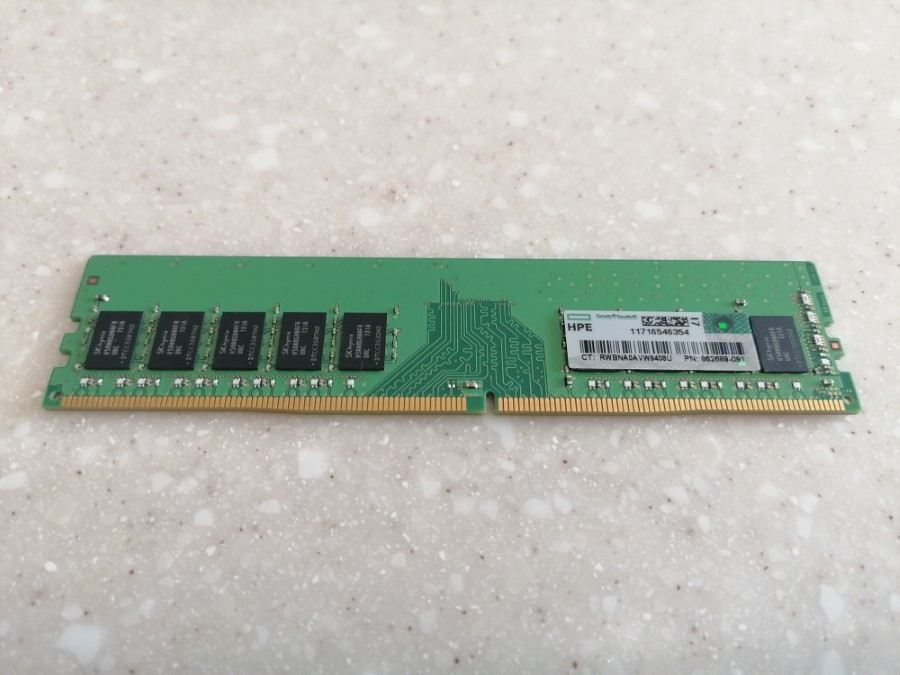

Чтобы хоть что-то запустилось, нужна ещё память, но я её временно выдернул из старой сборки:

nasnas

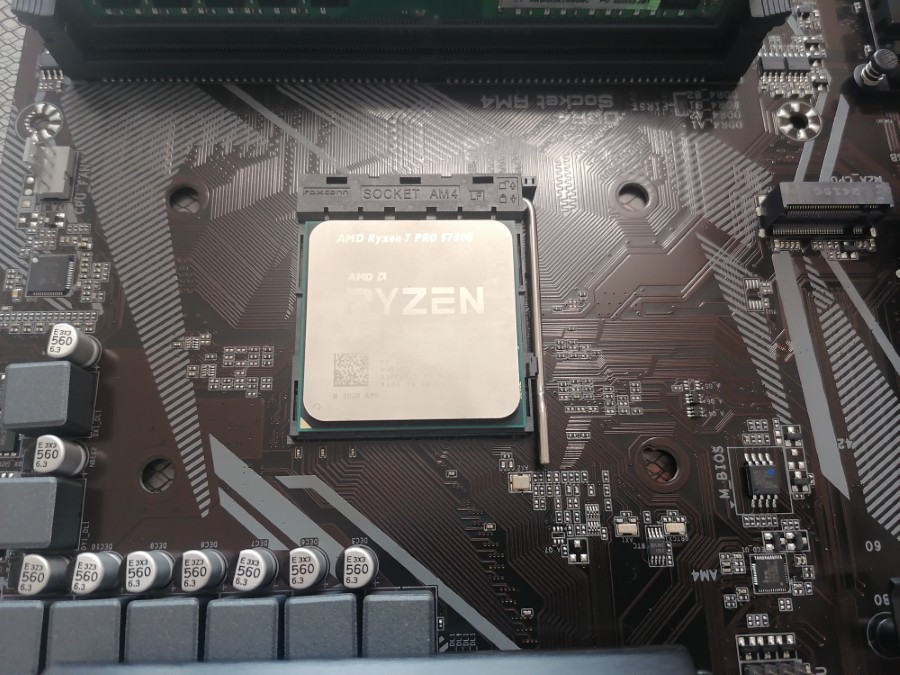

Распаковываю компоненты. В материнскую плату устанавливаю процессор.

nas

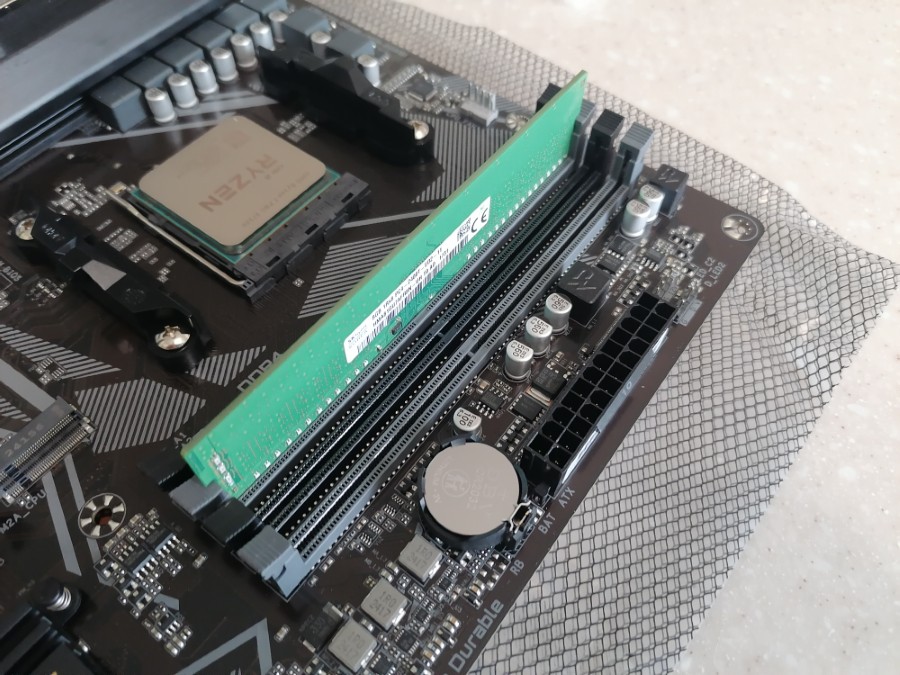

Втыкаю память.

nas

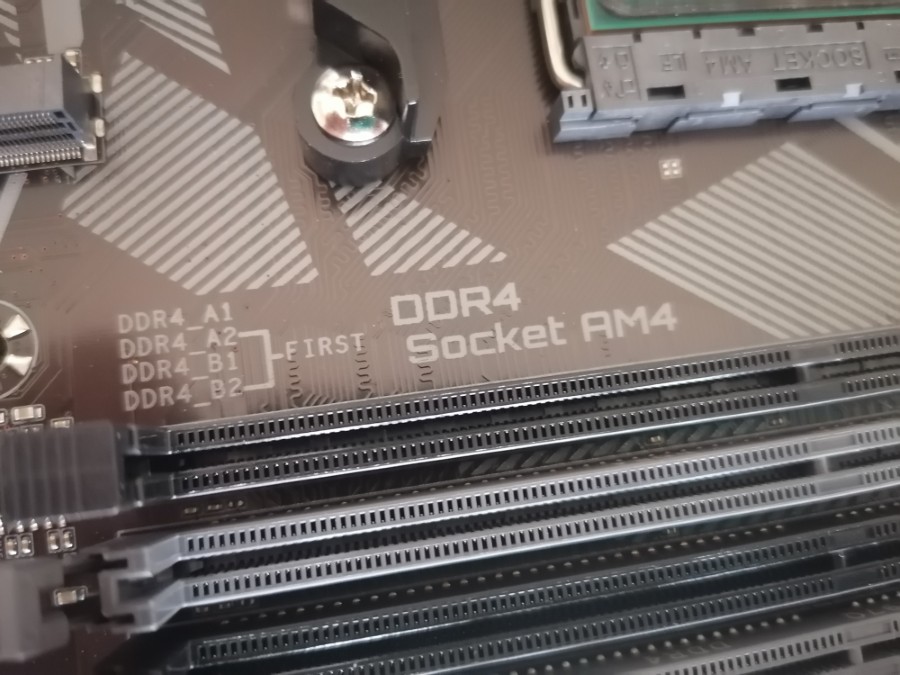

Порядок установки планок памяти указан на материнской плате.

Примеряю радиатор. Смотрю куда будет подключаться питание.

nas

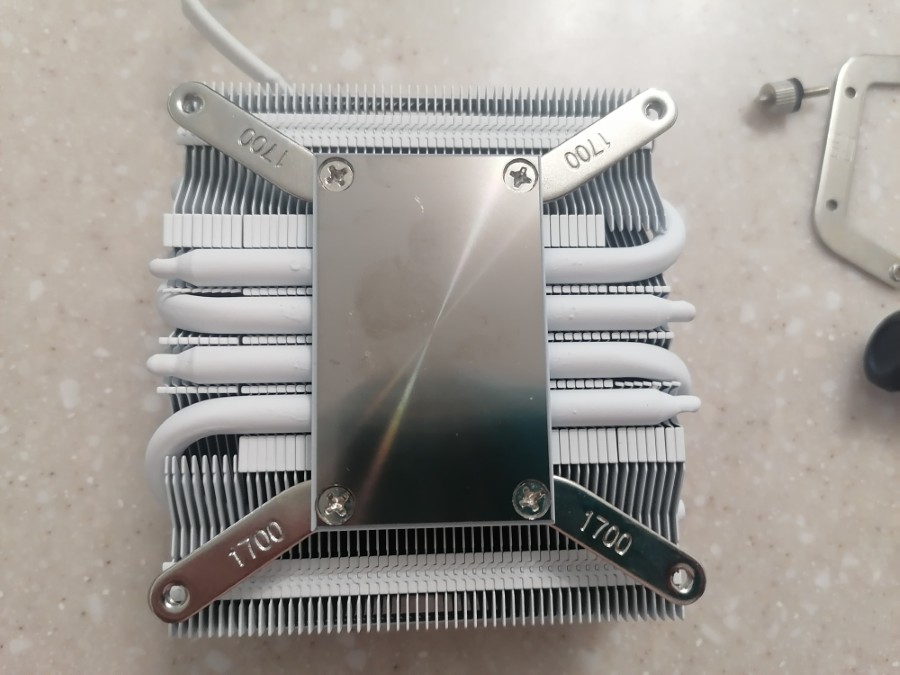

С радиатором нужно будет повозиться. Из коробки на нём установлены лапки для процессора Intel, нужно заменить их на AMD. Выкручиваю родные лапки, на них номер сокета написан.

nas

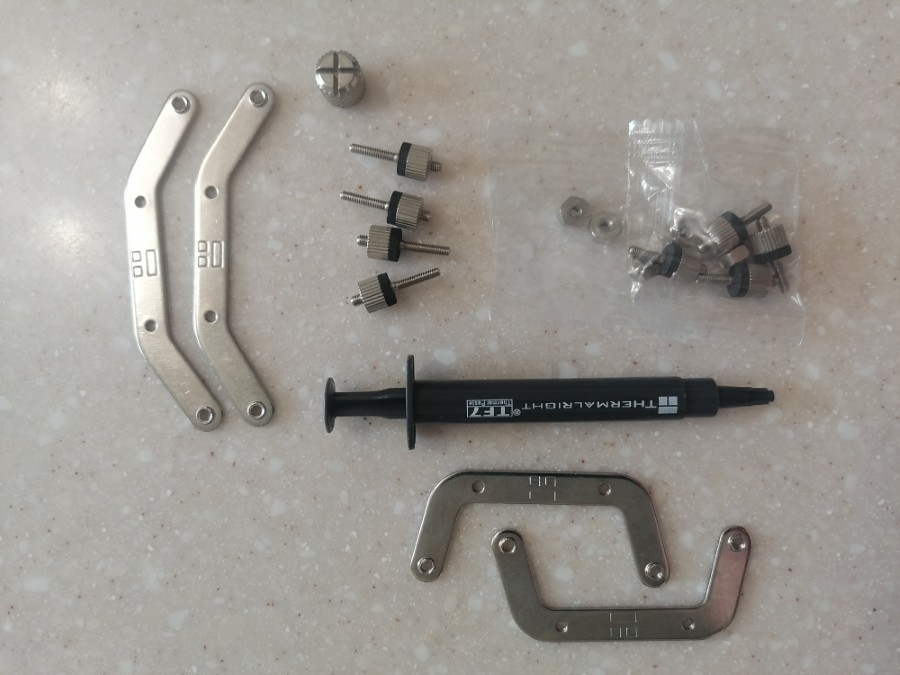

В комплекте радиатора есть всё необходимое для замены крепежа под AMD и установки радиатора.

nas

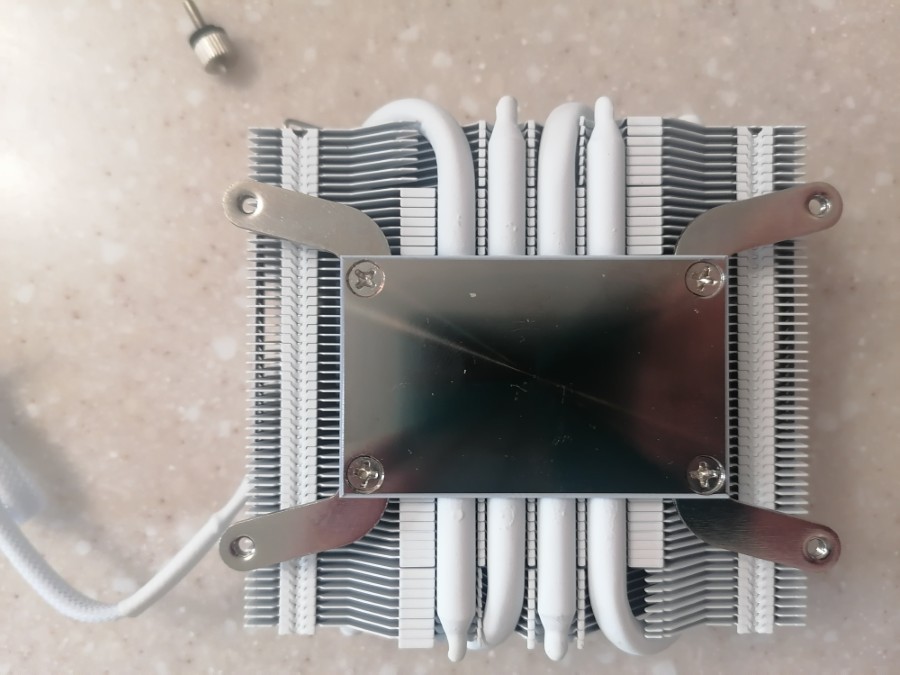

Меняю лапки.

nas

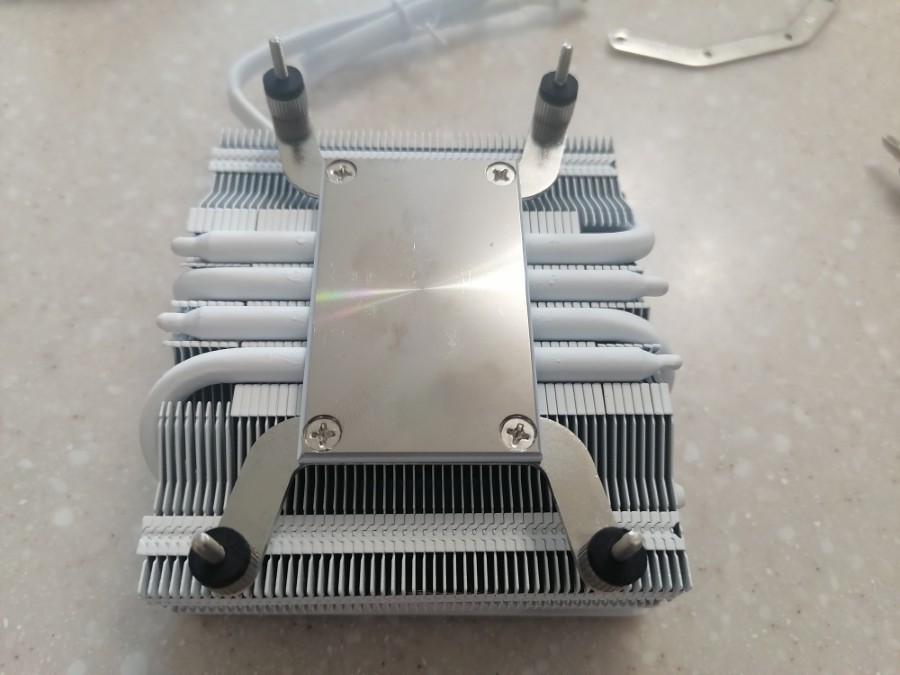

Прикручиваю к лапкам винты.

nas

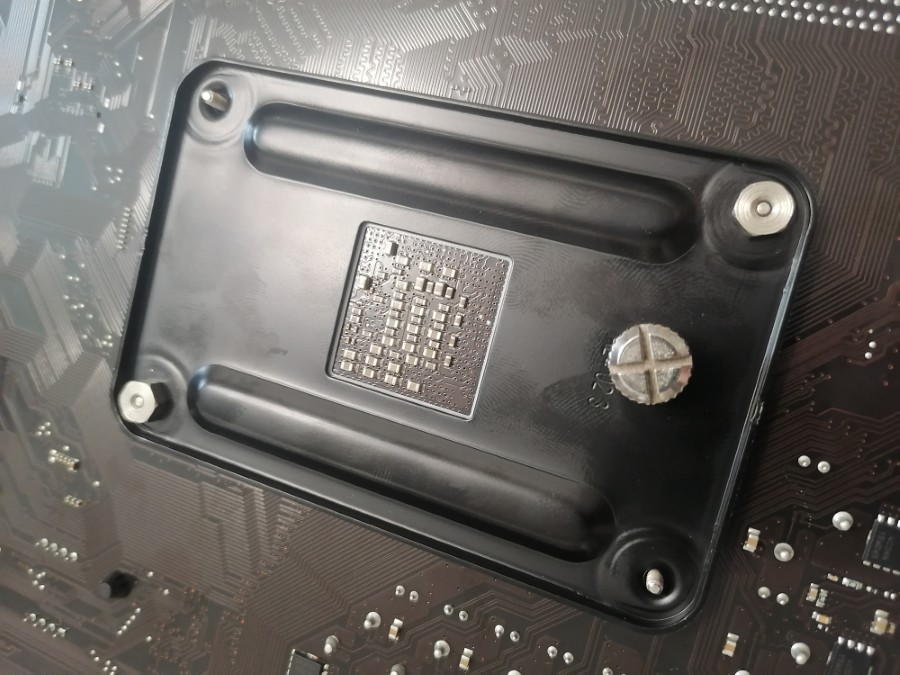

Дальше был очень долгий процесс попыток установки задней части из комплекта радиатора. В итоге я остановился на том, что оставлю родную планку, которая шла с материнской платой. Она мне понравилась больше.

nas

Задача у меня: быстро проверить работу материнской платы, процессора, кулера и блока питания. А пока всё ставлю не намертво. Радиатор закрепил парой гаек. Термопасту не наношу, просто временно прижму.

nas

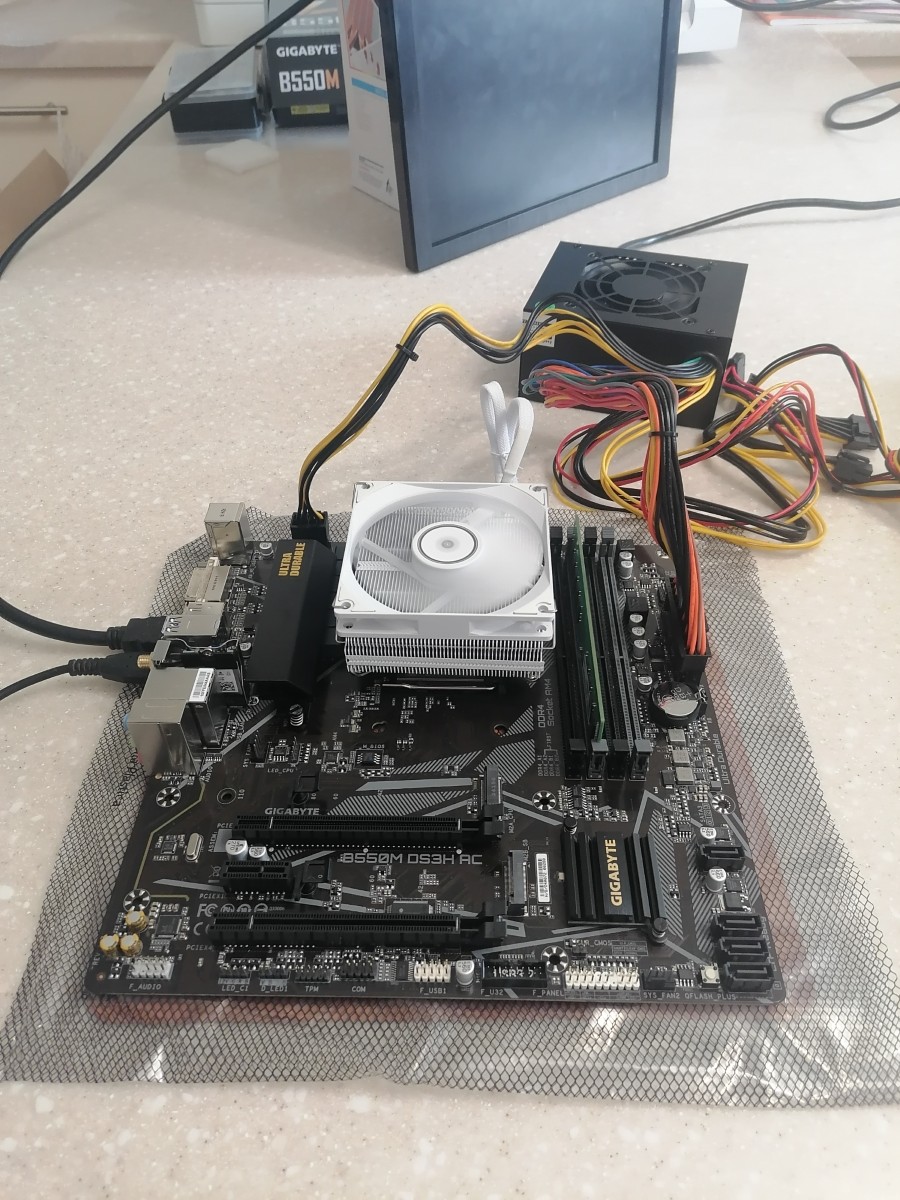

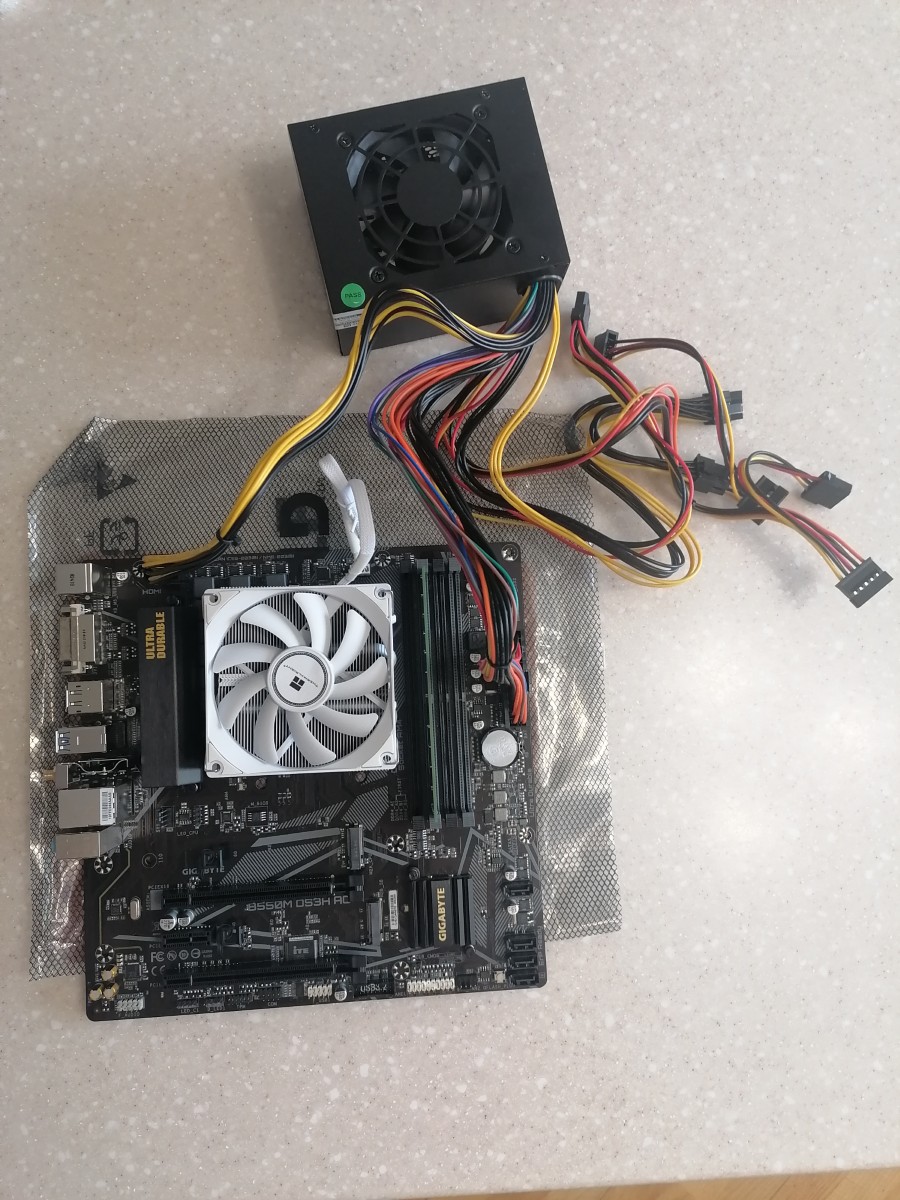

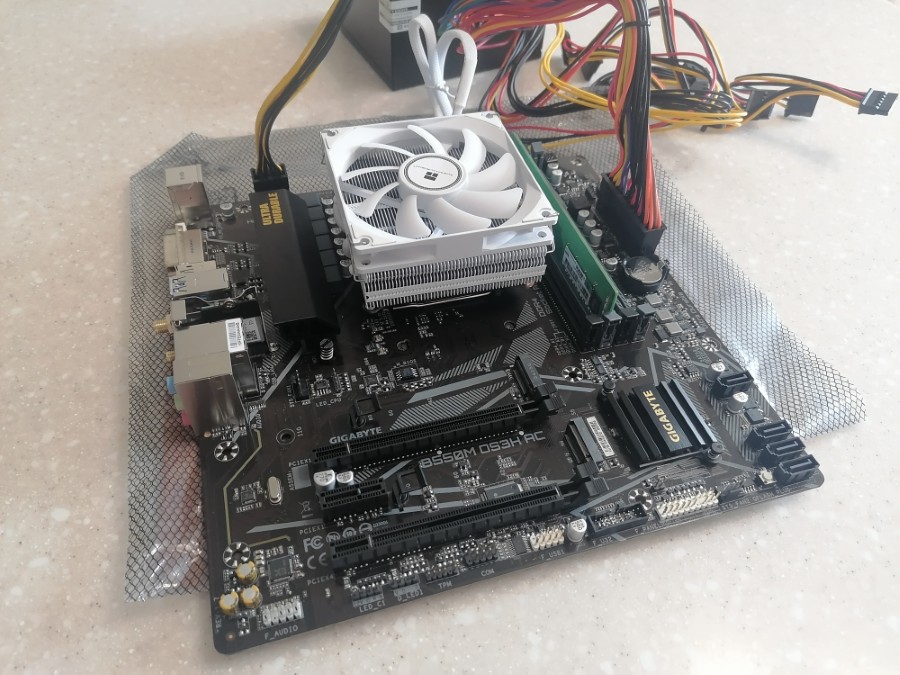

Устанавливаю кулер, подключаю блок питания.

nas

Основное собрал, понадобится монитор и клавиатура. Подключаю их.

nas

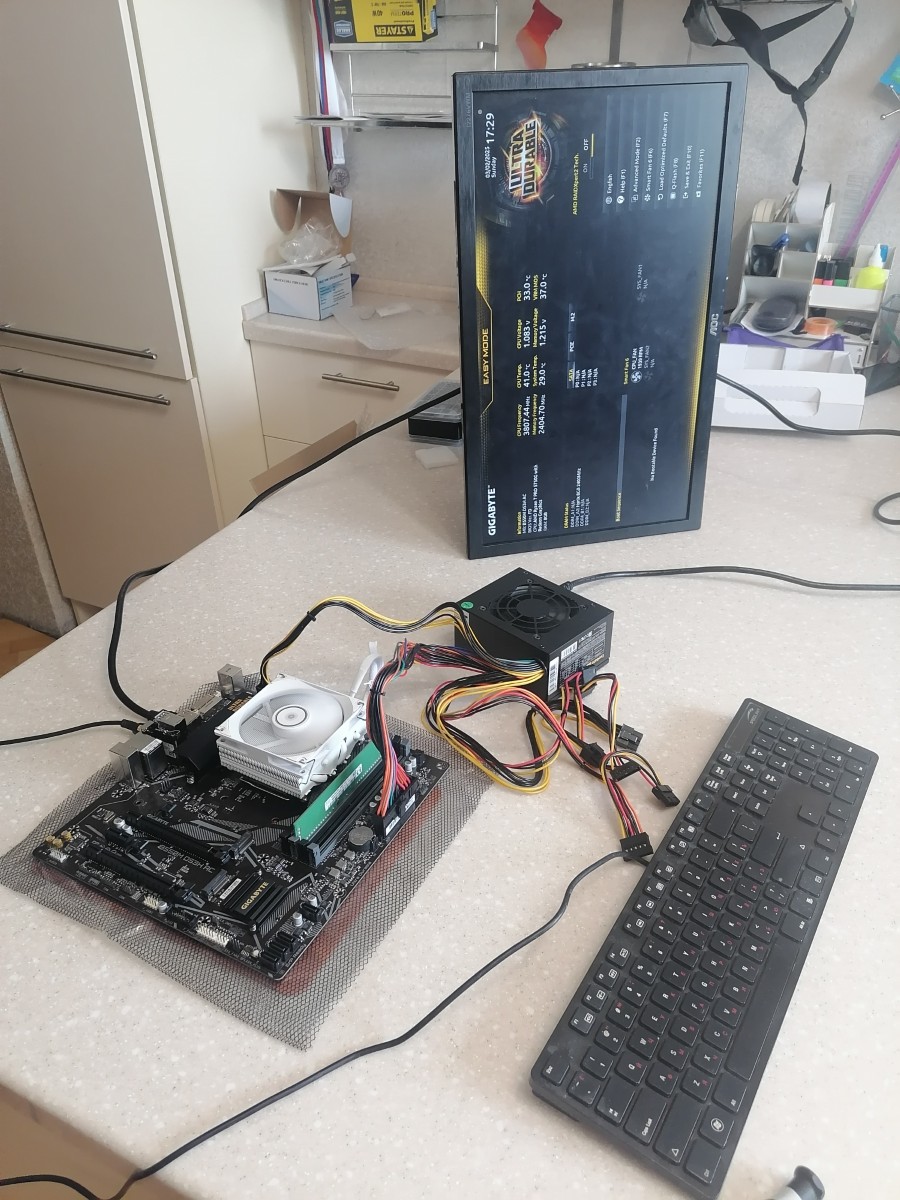

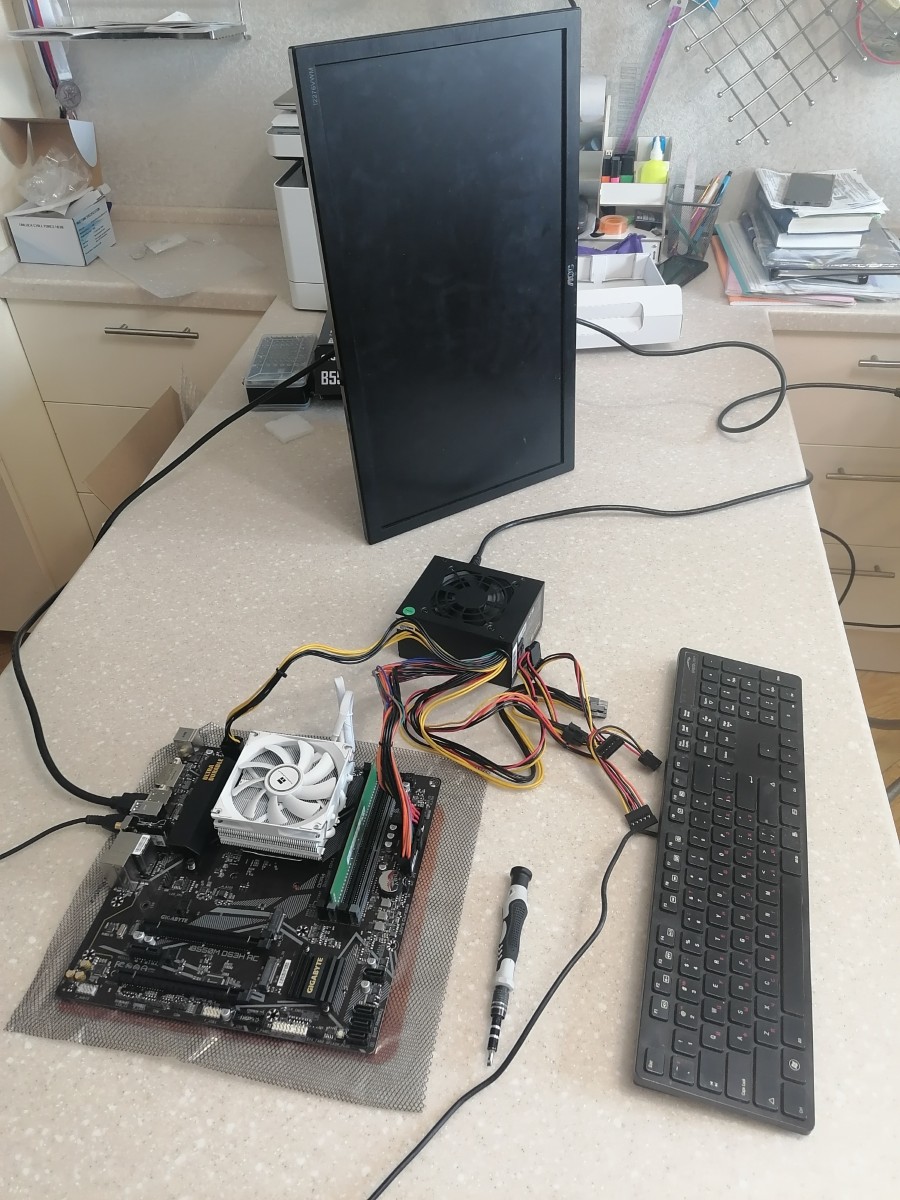

Вот наш тестовый стенд.

nas

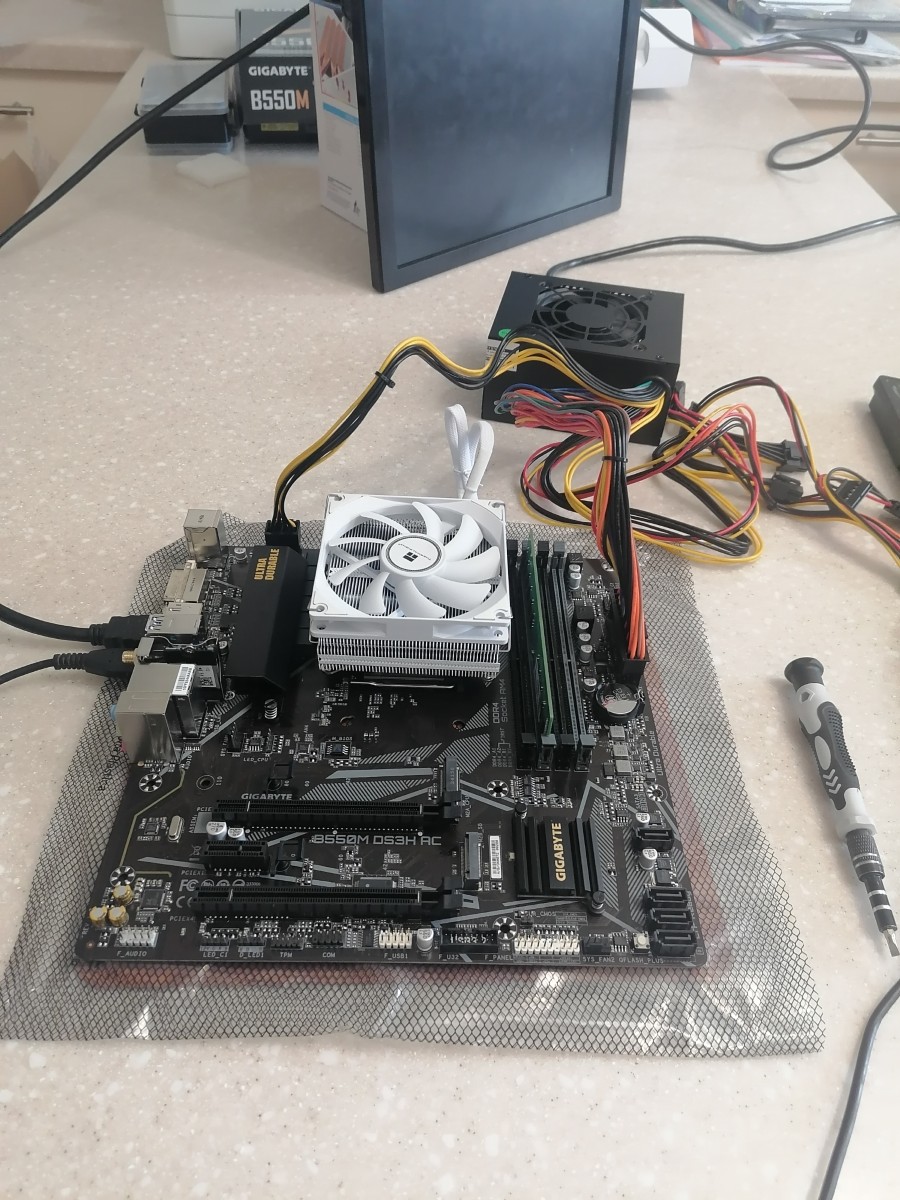

ПОдаю напряжение. Замыкаю отвёрткой контакты питания на материнской плате.

nas

Вентилятор закрутился, это уже хорошо.

nas

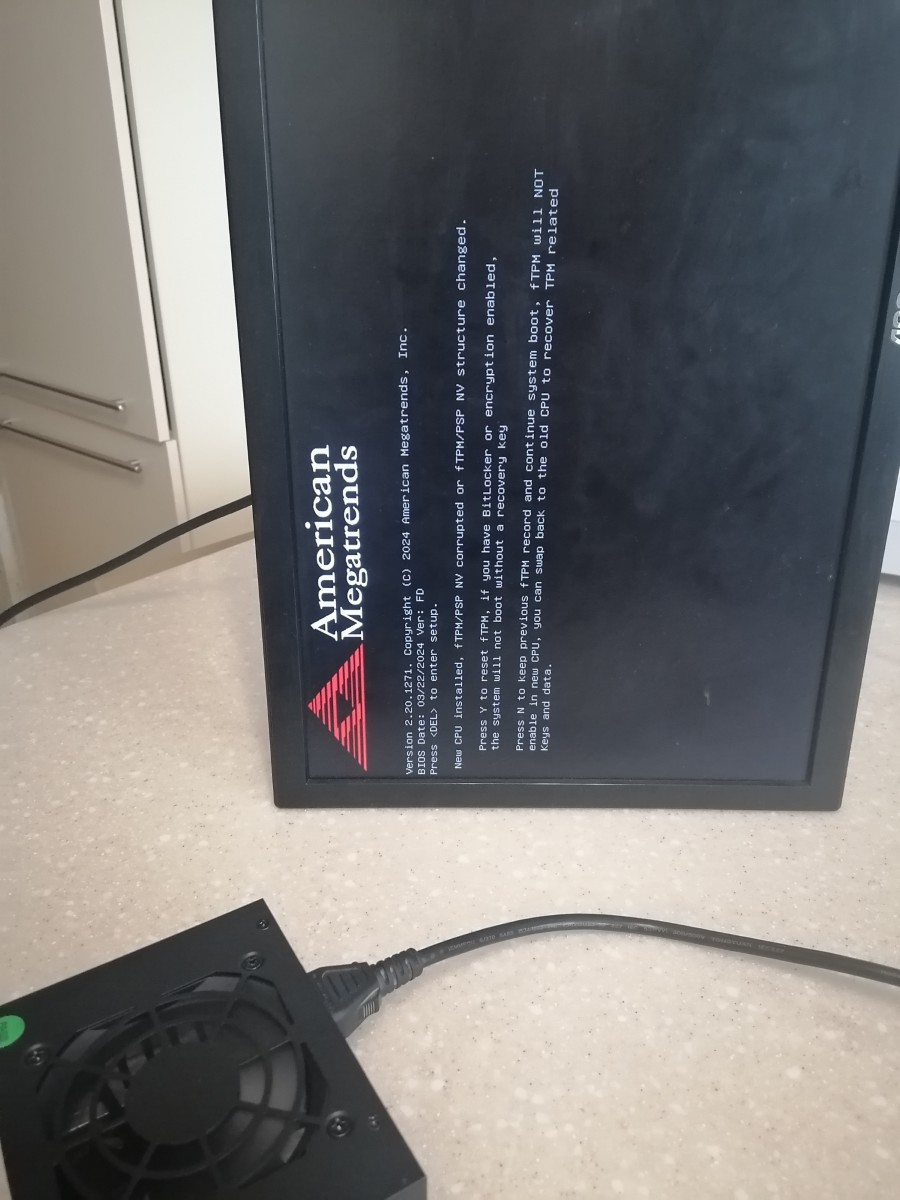

Пошла загрузка, отлично.

nas

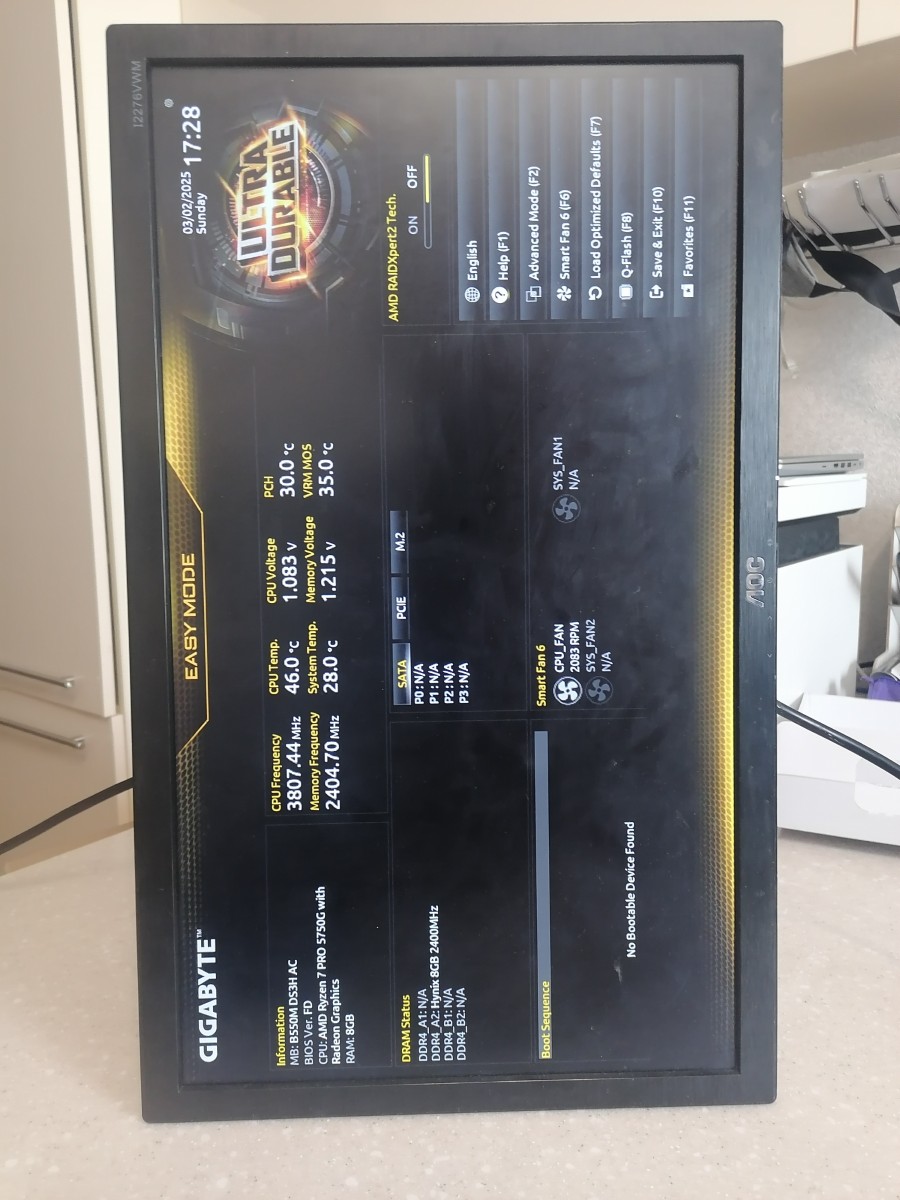

Попадаем в BIOS, просто замечательно. Потыкался в настройках, всё работает. Процессор подцепился, материнская плата работает, всё как планировалось.

nas

Выключаю и разбираю стенд. Осталось проверить ещё одну вещь, то что сборка влезет в корпус.

nas

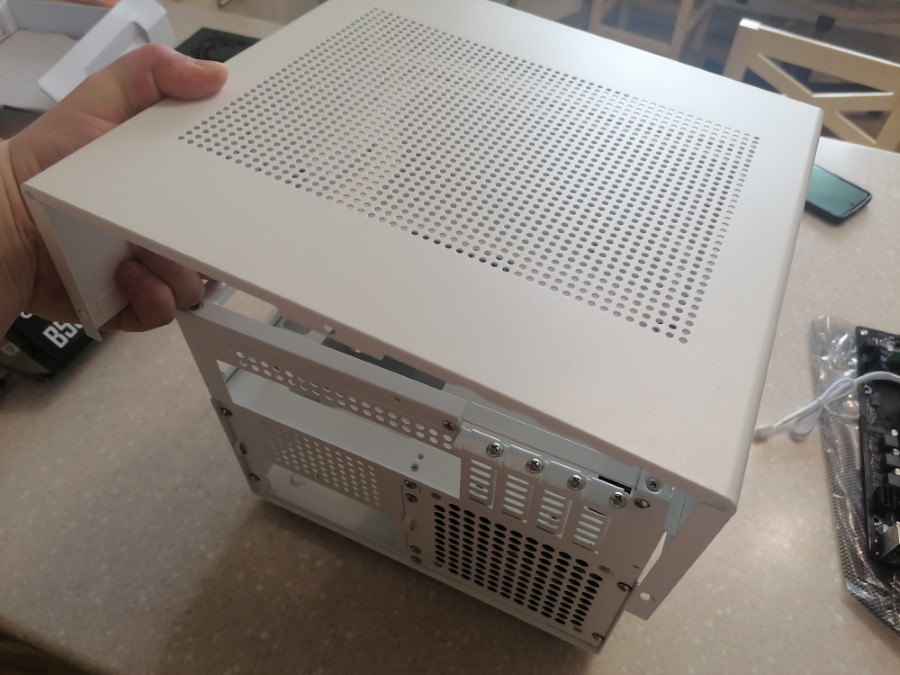

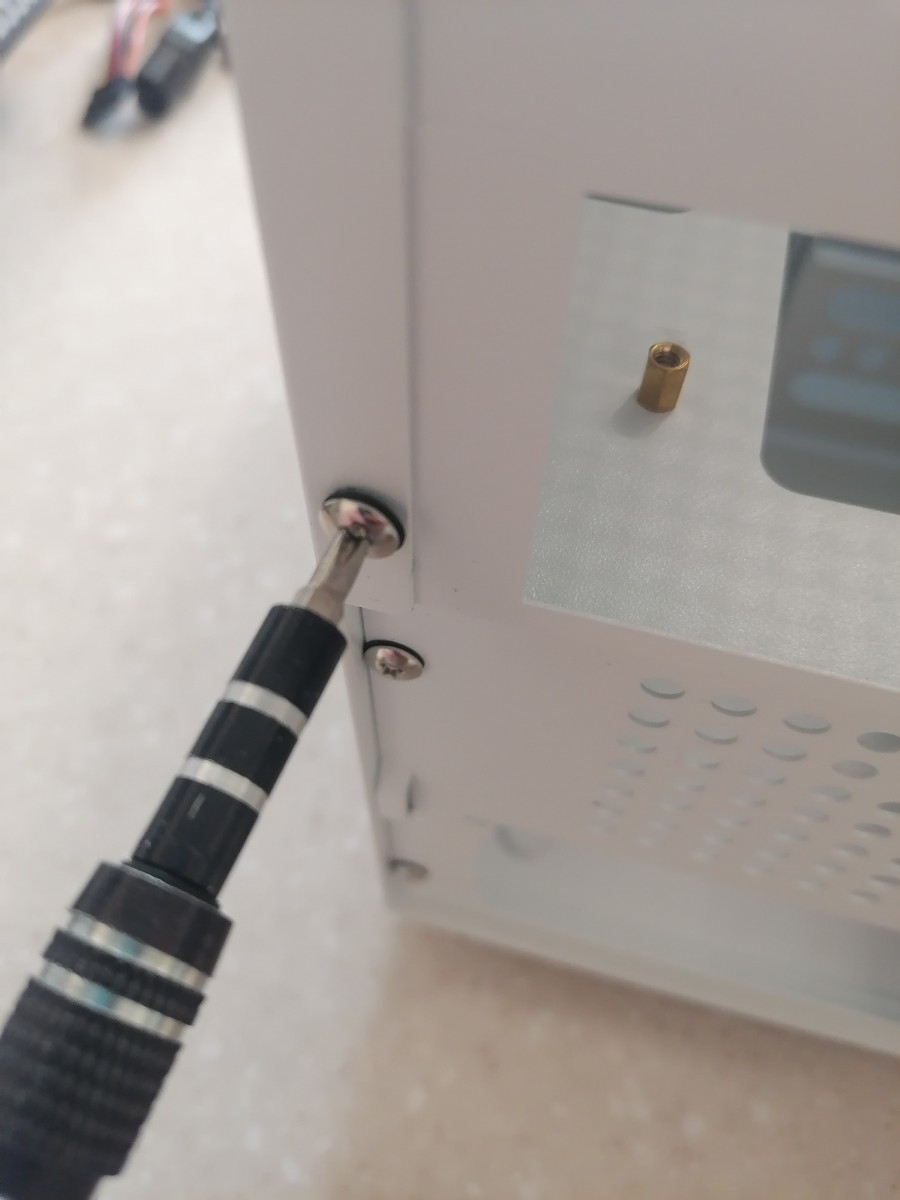

Снимаю верхнюю крышку. Она держится на трёх виртух. Сдвигается назад и поднимается вверх.

nas

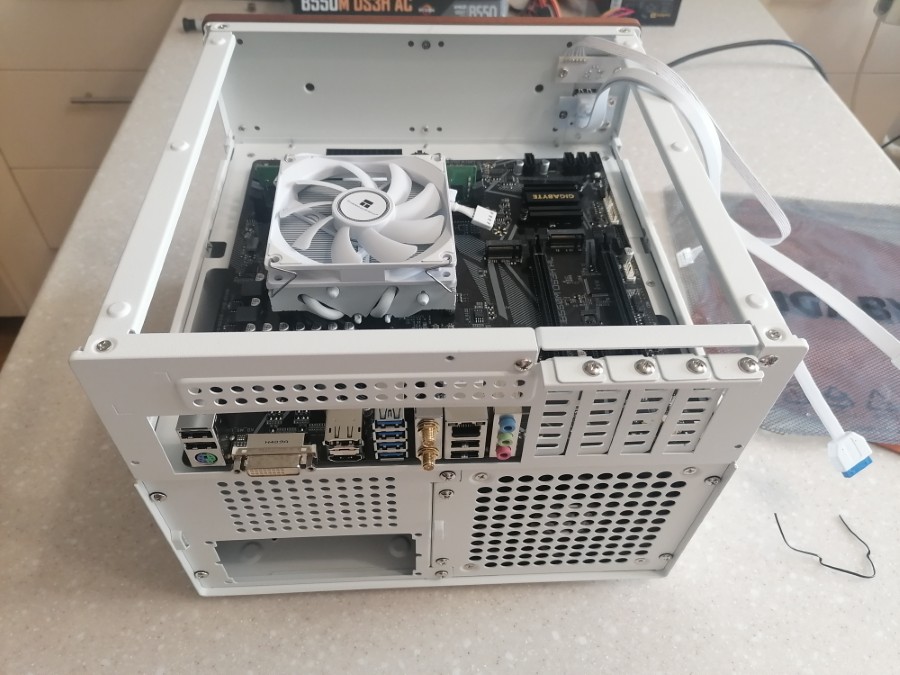

Примеряю материнскую плату с установленным радиатором.

nas

Всё прекрасно входит, место под кабели имеется. По высоте ещё свободное место осталось.

Возвращать материнскую плату и процессор не придётся, всё работает. Блок питания и кулер тоже в порядке, по крайней мере, для первого запуска. Дальше будем ещё тестировать под нагрузкой, но сначала дождёмся дисков.
