Продолжаем сборку NAS. Ранее мы собрали все основные компоненты в корпус.
Сборка основных компонентов NAS
Внутри у нас:
- Процессор AMD Ryzen 7 PRO 5750G
- Материнская плата GIGABYTE B550M DS3H AC
- Кулер для процессора Thermalright AXP90-X47 WHITE
- Блок питания ExeGate M500
- Jonsbo N4 White — корпус для NAS
- Теплопроводная паста MX-4
- Адаптер M.2 на 6 SATA
И ещё планка памяти на 8 ГБ.
Теперь пришла пора заняться дисками. Пока не всеми, а только дисками под операционную систему. Я планирую установку TrueNAS, поэтому для отказоустойчивости мне понадобится два диска (в RAID1). И один запасной, чтобы при сбое можно было оперативно заменить, а уже потом пополнять ЗИП.
Под операционную систему приобретено три диска V-NAND SSD Samsung 870 EVO MZ-77E500 объёмом 500 ГБ. Диски не самые топовые, но неплохие. Да и мы не самолёт собираем.
Накопитель 870 EVO создан на основе технологии Samsung, используемой в производстве SSD. Он отличается более высокой производительностью, надежностью и совместимостью, отвечает всем требованиям любого создателя контента, IT профессионалам и обычным пользователям.
Накопитель 870 EVO с интерфейсом SATA обеспечивает максимальные скорости последовательной записи/чтения порядка 560/530 MБ/с. Теперь каждый пользователь может воспользоваться SSD накопителем с производительностью профессионального уровня. Интеллектуальная технология записи Intelligent TurboWrite с увеличенным объемом изменяемого буфера позволяет повысить скорость записи и стабильность высоких рабочих характеристик.
Накопителю гарантирована 5-летняя гарантия на рабочий ресурс не более 2400 ТБ, что свидетельствует о том, что накопитель 870 EVO полностью отвечает промышленным стандартам по надежности. Накопитель рассчитан на выполнение самых разных задач, начиная от использования в повседневной работе до обработки 8K видео. Он оснащен VNAND и MKX контроллером 6-го поколения, что обеспечивает стабильность его работы в системах любого назначения.
Проверим что сам NAS работает.

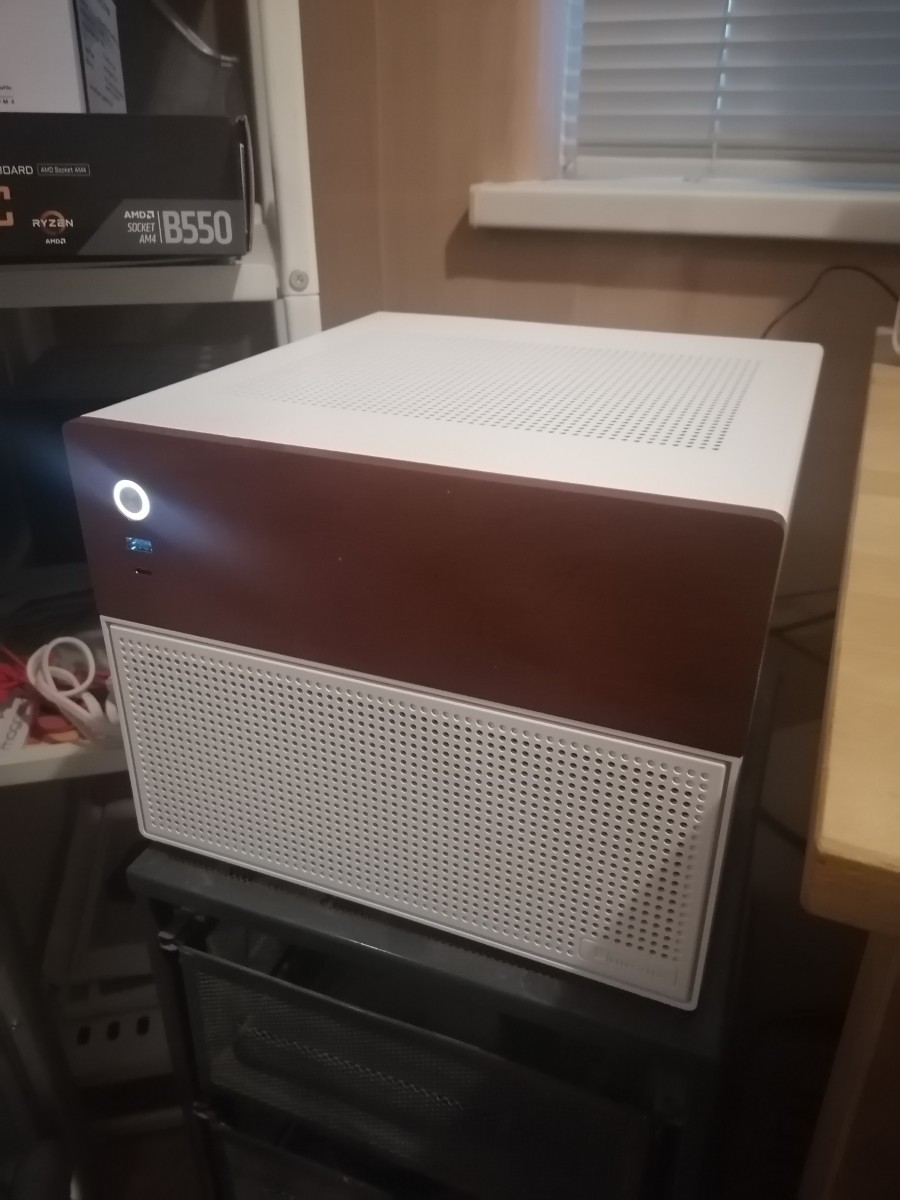

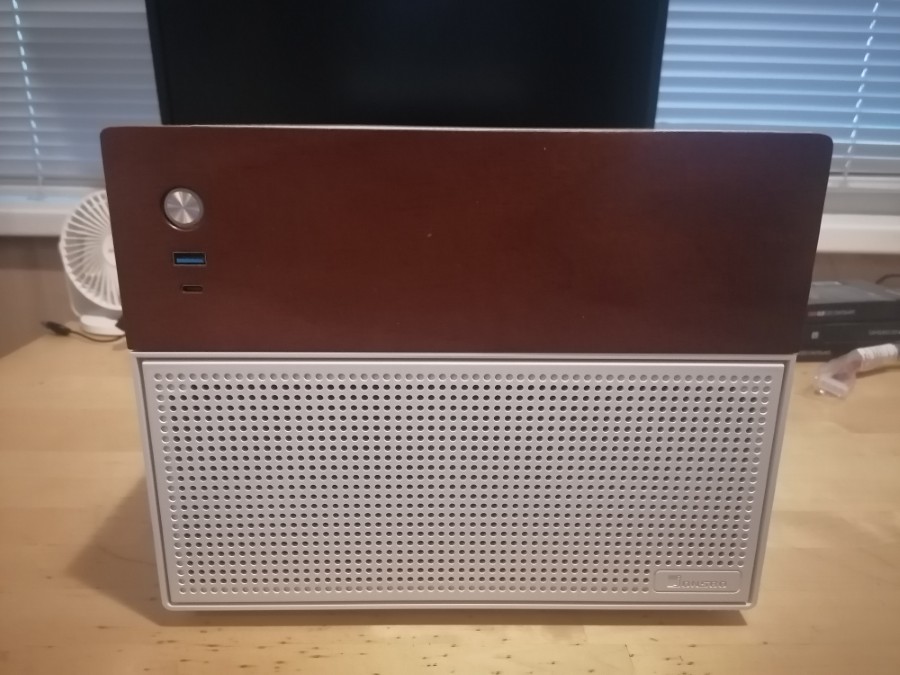

Включаем NAS.

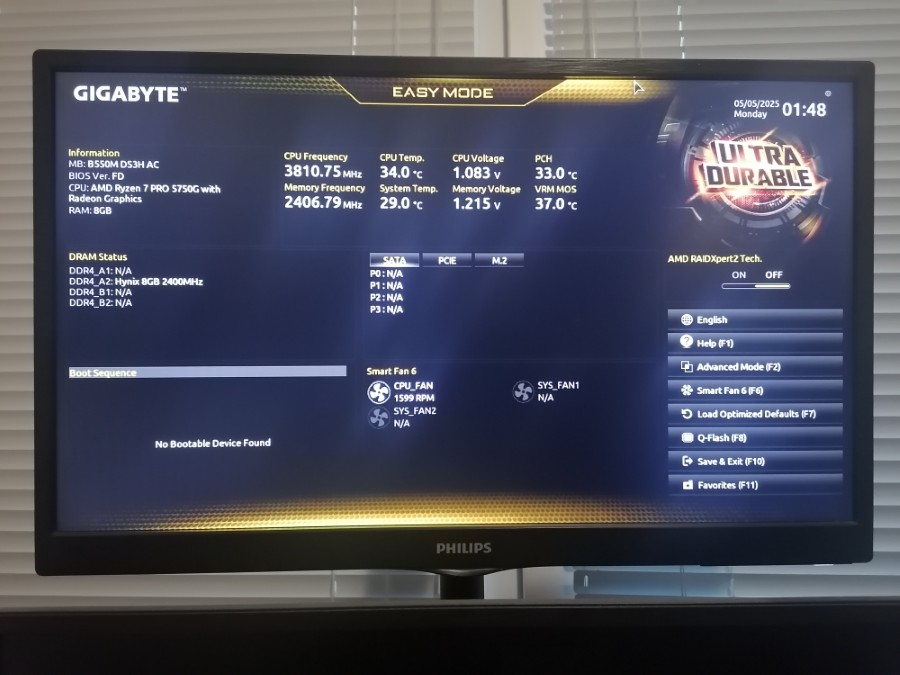

BIOS загрузился. Всё работает, дисков нет.
Выключаем и обесточиваем NAS.

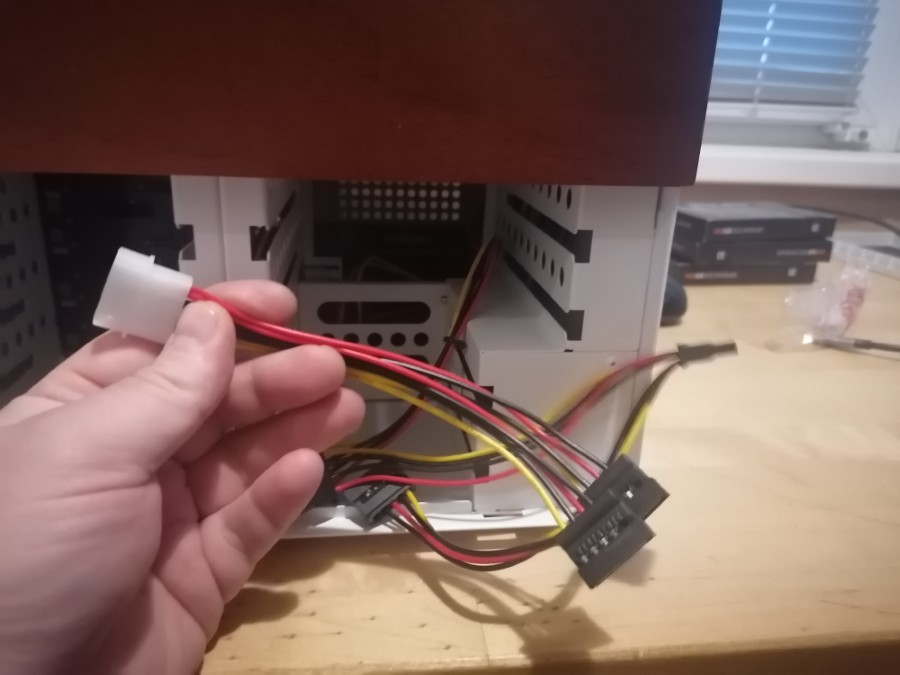

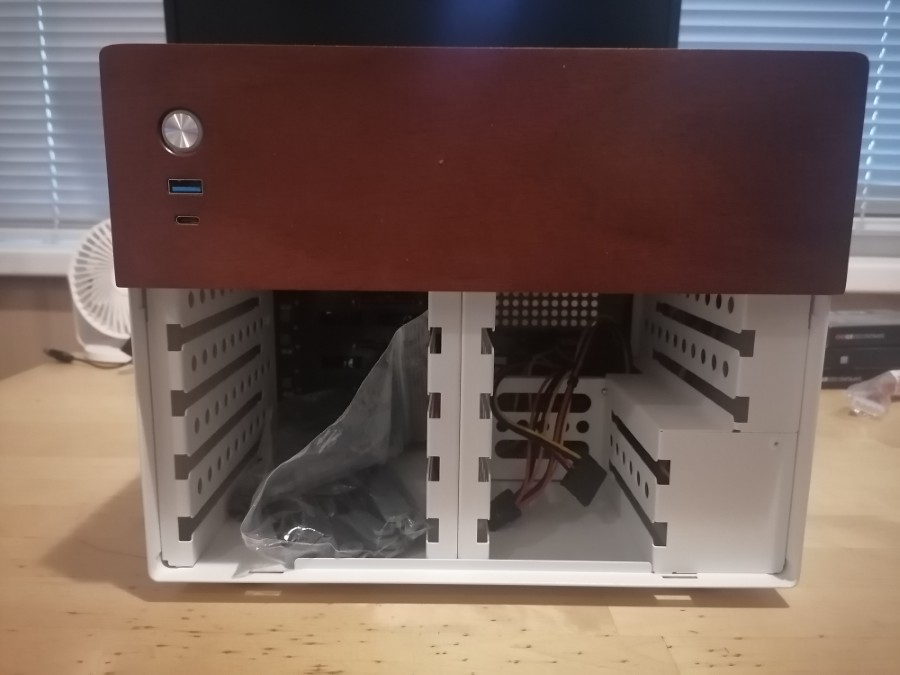

Снимаем переднюю крышку. Для установки 2.5" дисков предусмотрено два места справа внизу. Есть одна маленькая проблема, разъёмов питания у меня не хватит на все 8 дисков. Для решения этой проблемы был приобретён разветвитель питания с Molex на два SATA — кабель питания ExeGate модель EX-CC-SATA-PSY.
Кабель питания ExeGate EX-CC-SATA-PSY
На самом деле зря покупал, потом разобрал хлам в столе и нашёл у себя ещё один такой же.

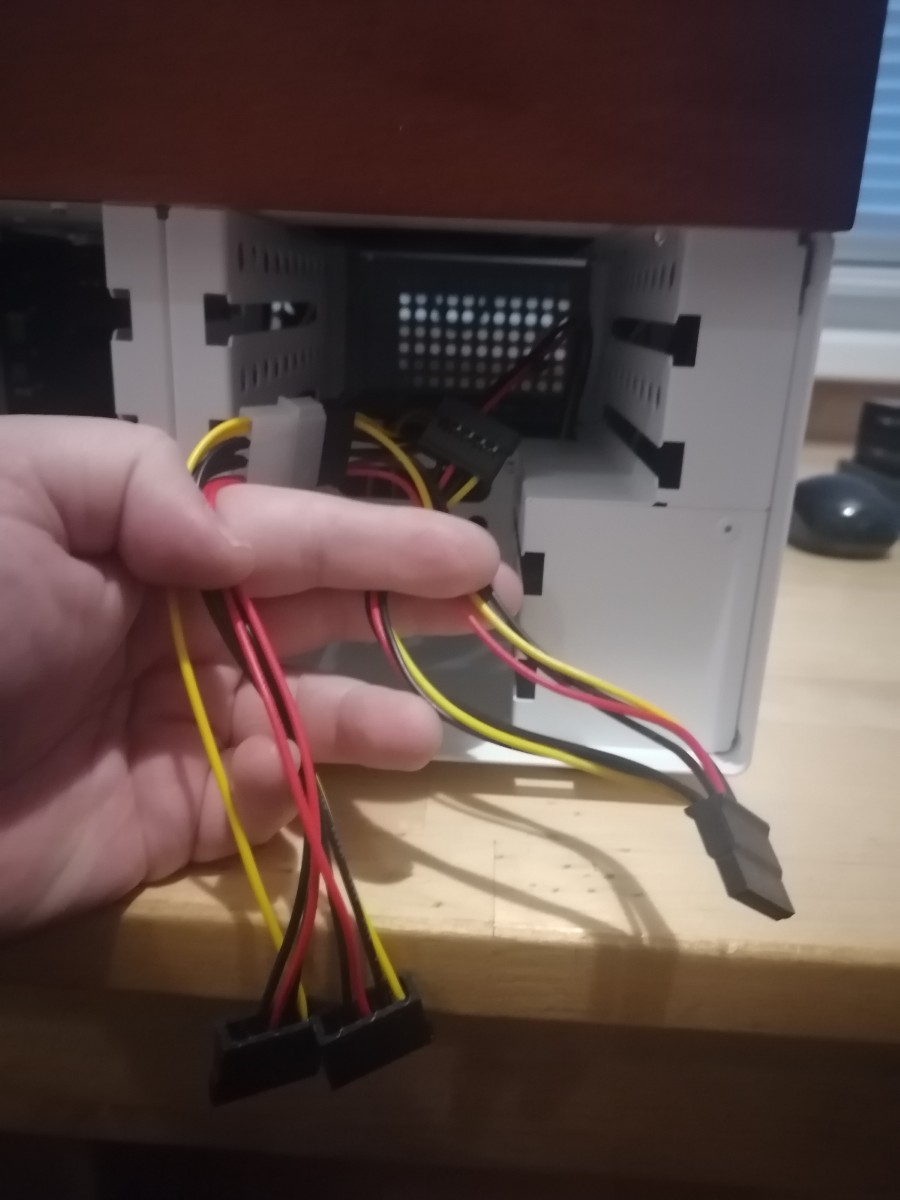

Подключаем кабель.
С питанием разобрались.

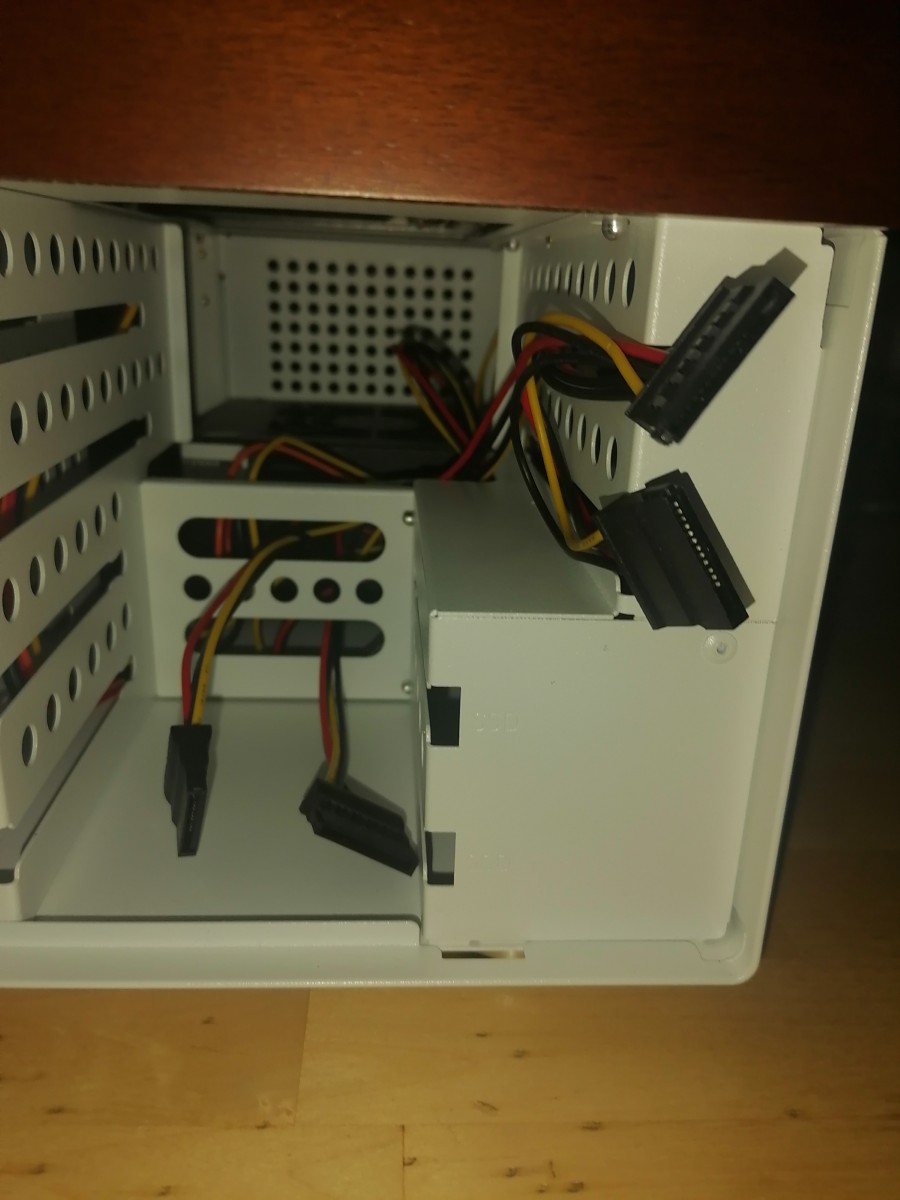

Укладываем кабели питания.

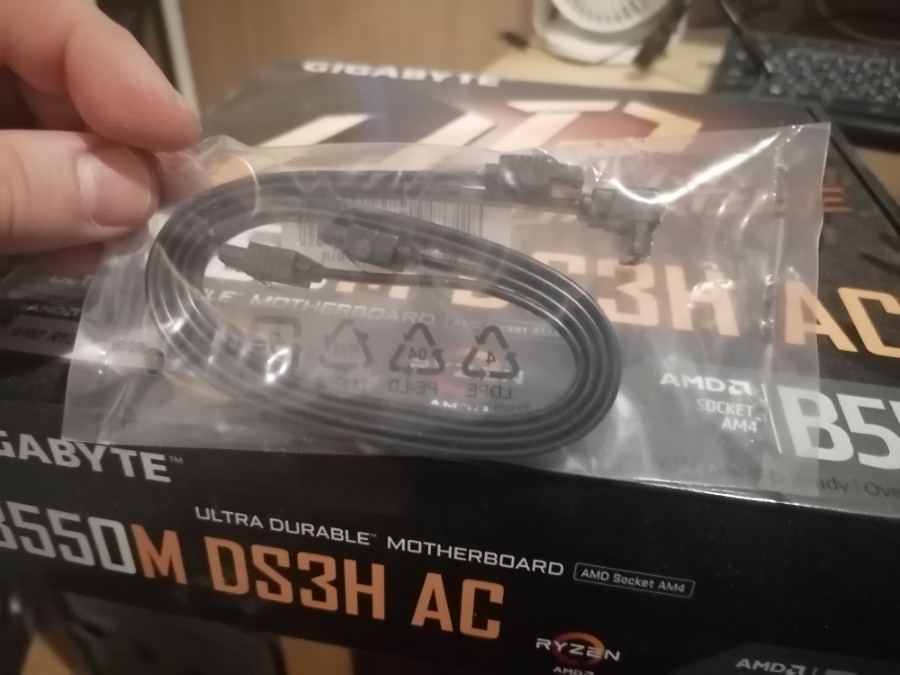

Нам также потребуется кабель SATA. Пара штук есть в комплекте от материнской платы.

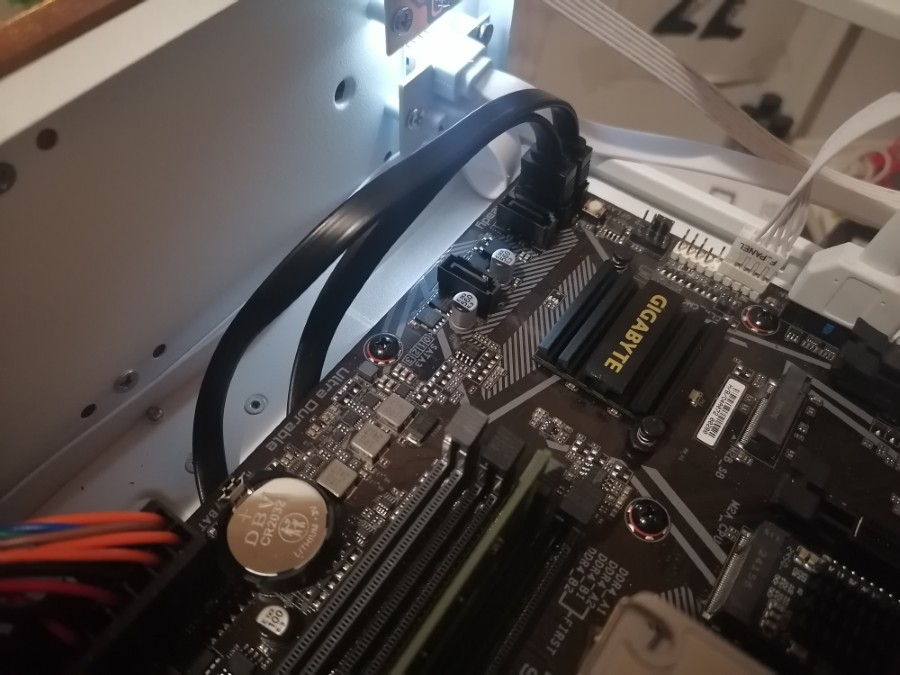

Подключаем к SATA разъёмам материнской платы.

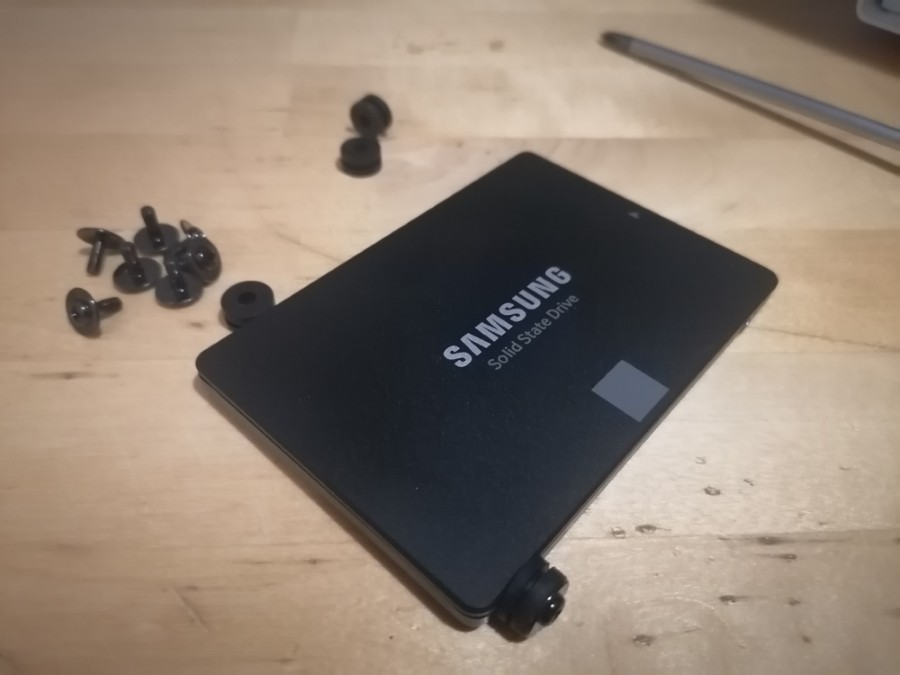

Для установки 2.5" дисков в комплекте от корпуса Jonsbo N4 White идут резиновые колёсики. Прикручиваем их к дискам.

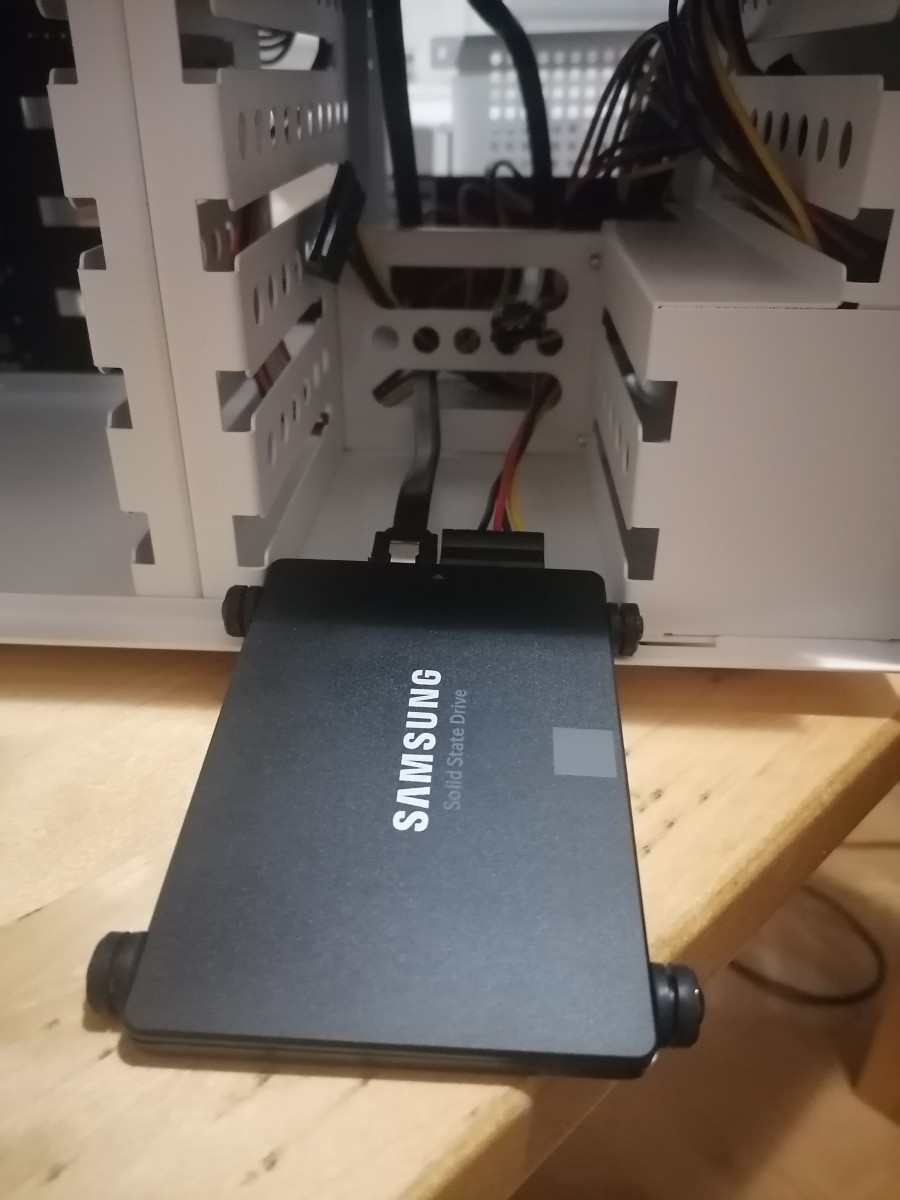

Получается тележка.
Диски устанавливаем в корпус. Для укладки и подключения кабелей SATA пришлось снова снять задние заглушки с вентилятора и блока питания.

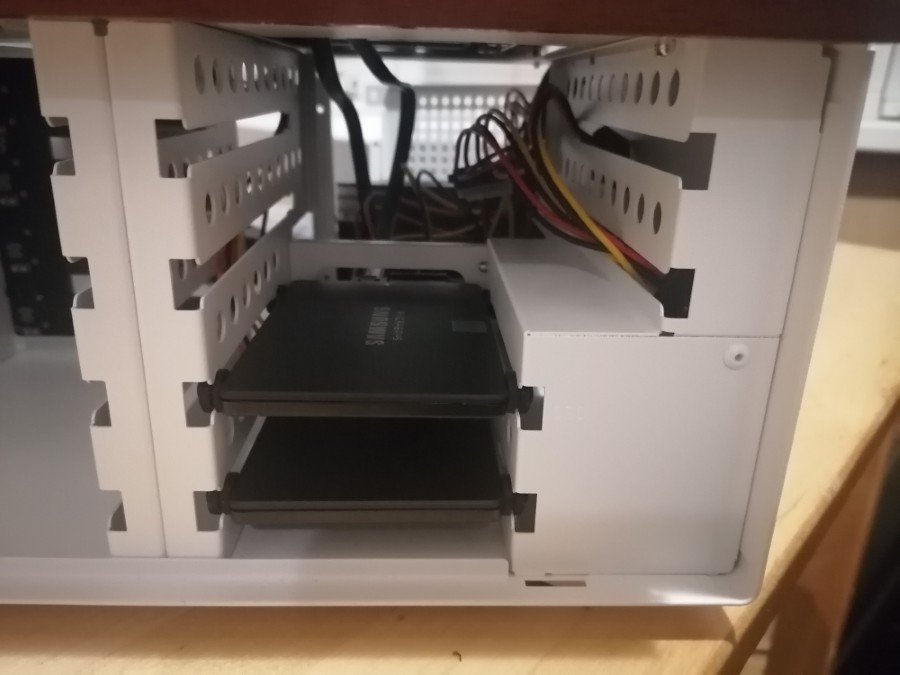

Два диска установлены и подключены.

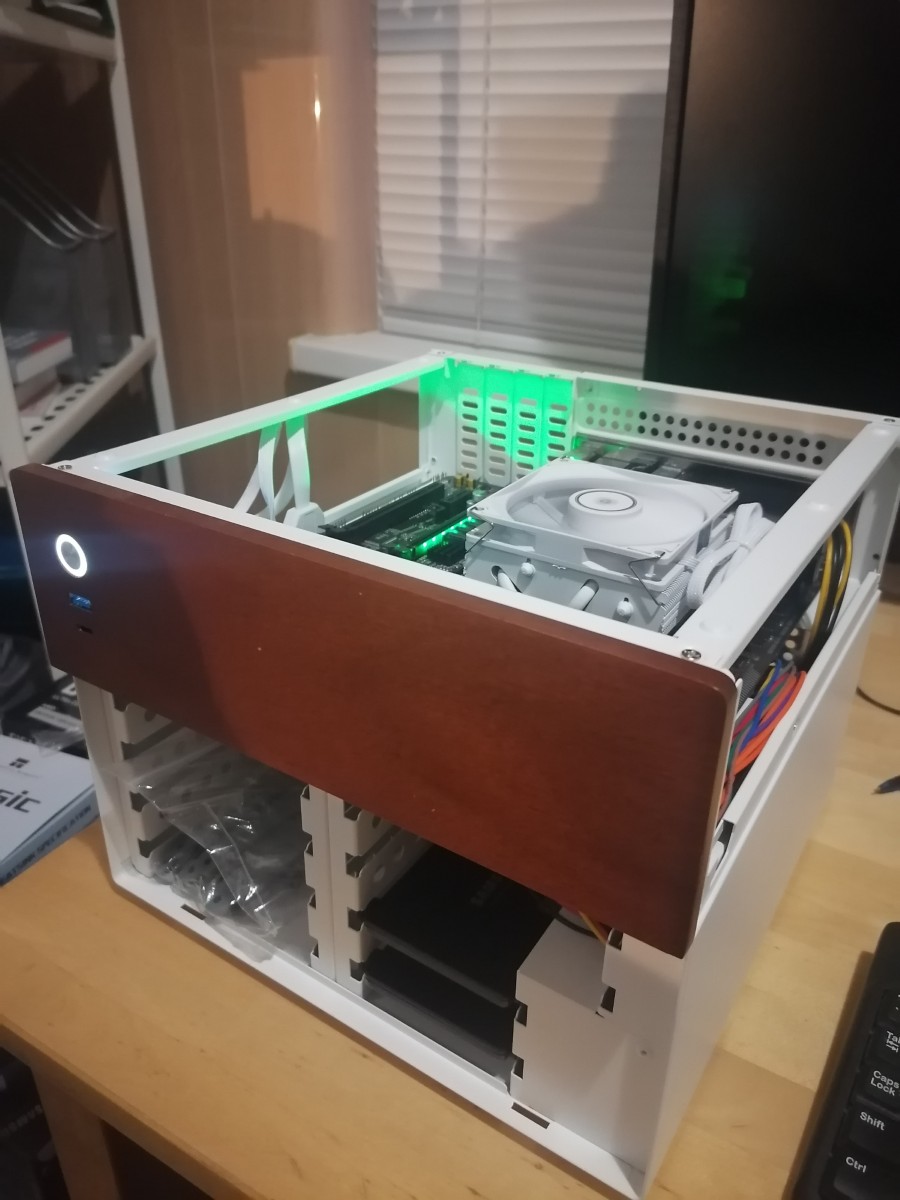

Включаем NAS.
Входим в BIOS.

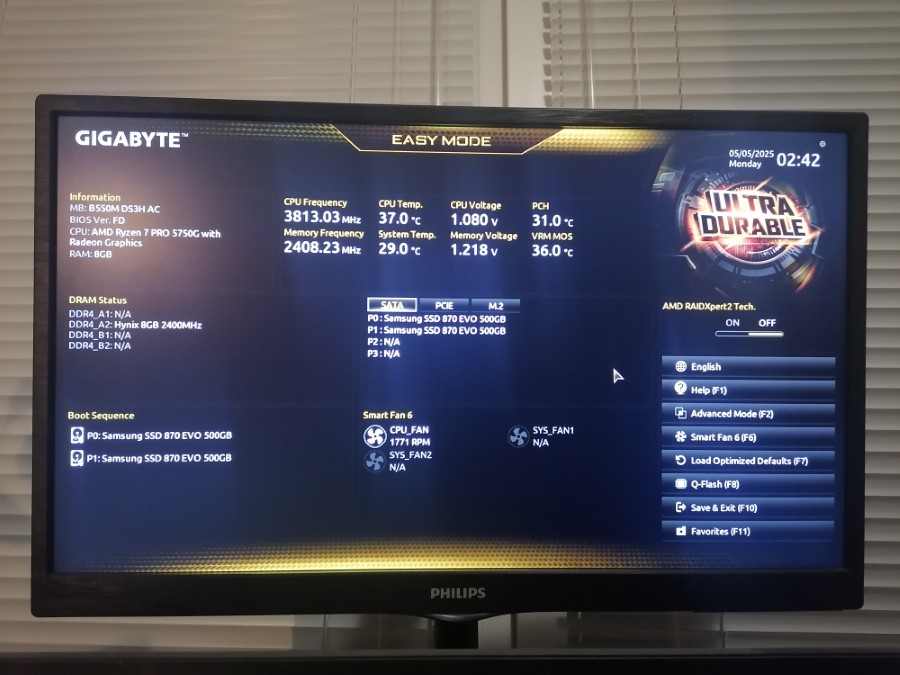

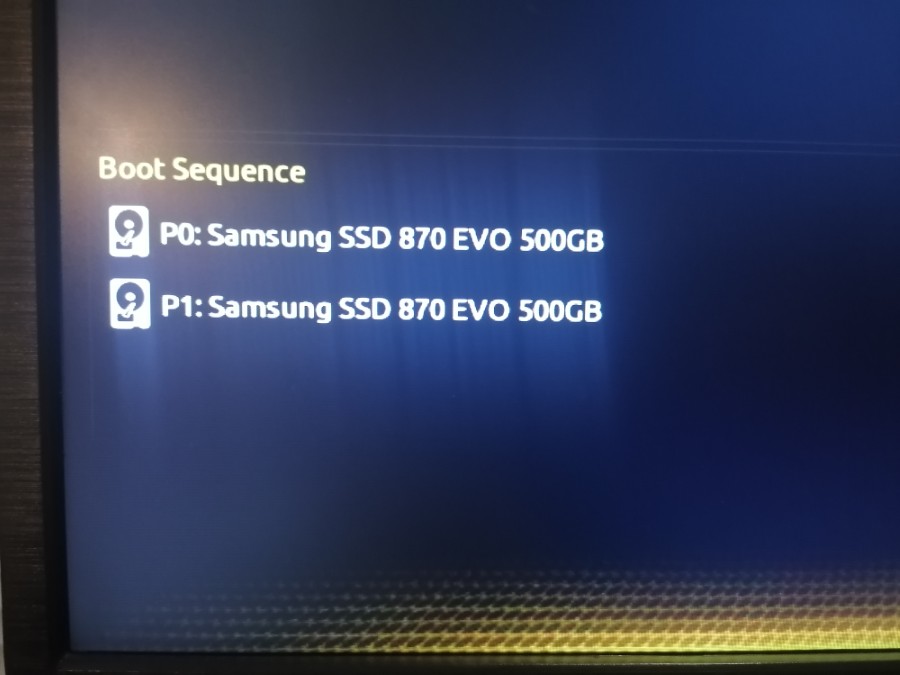

В разделе Boot Sequence уже отображаются наши диски.

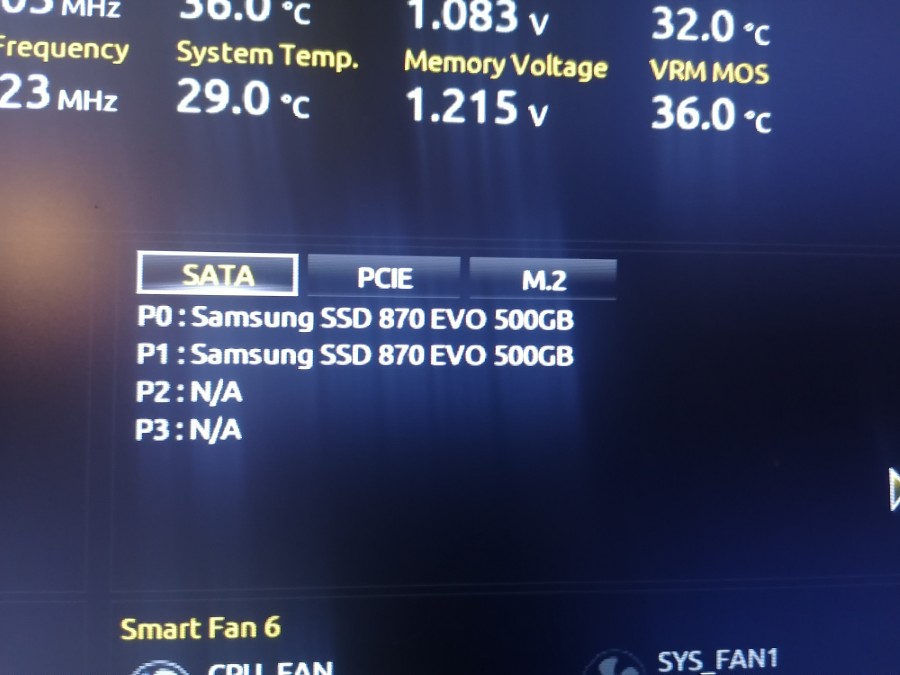

В списке SATA устройств два разъёма из четырёх заняты дисками.

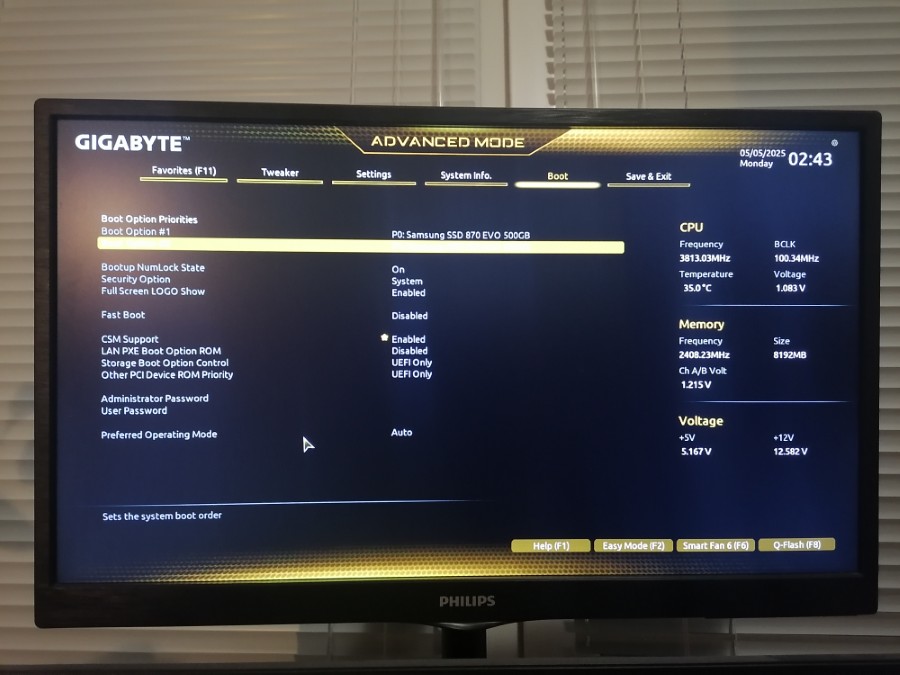

То же самое можно увидеть в разделе Boot.

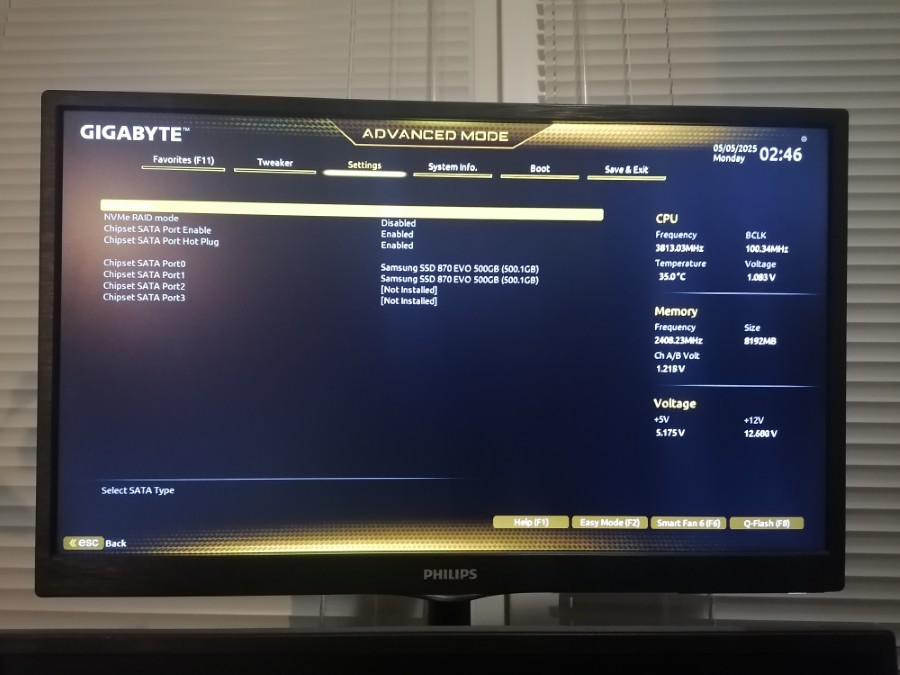

И в разделе Settings.

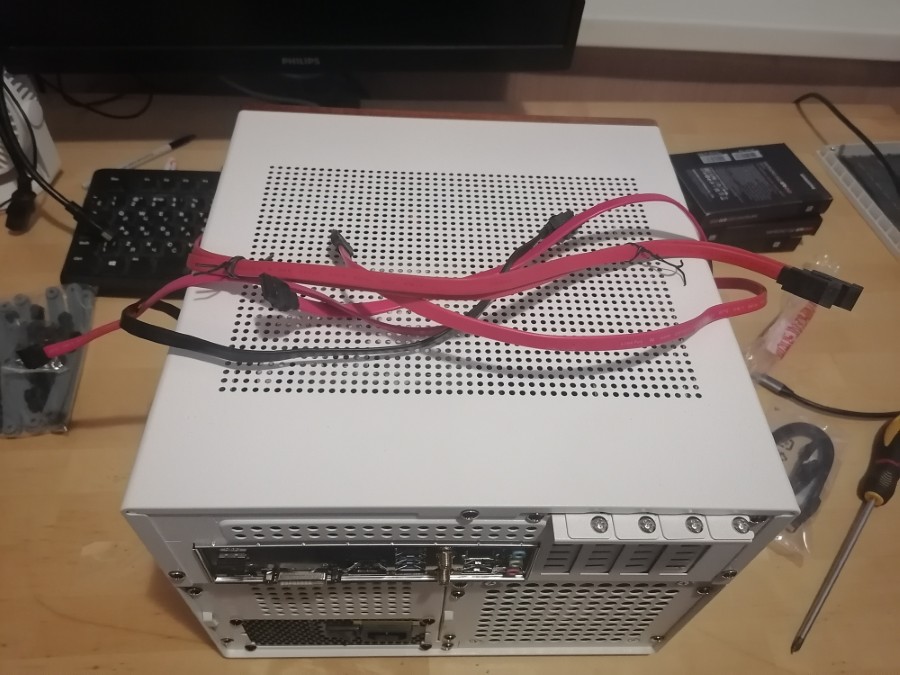

Третий диск, запасной, тоже нужно будет протестировать. Два диска под систему мне лень отключать, уже все провода хорошо уложил. Буду третий диск подключать дополнительно. Кабель SATA для него откопал в столе.

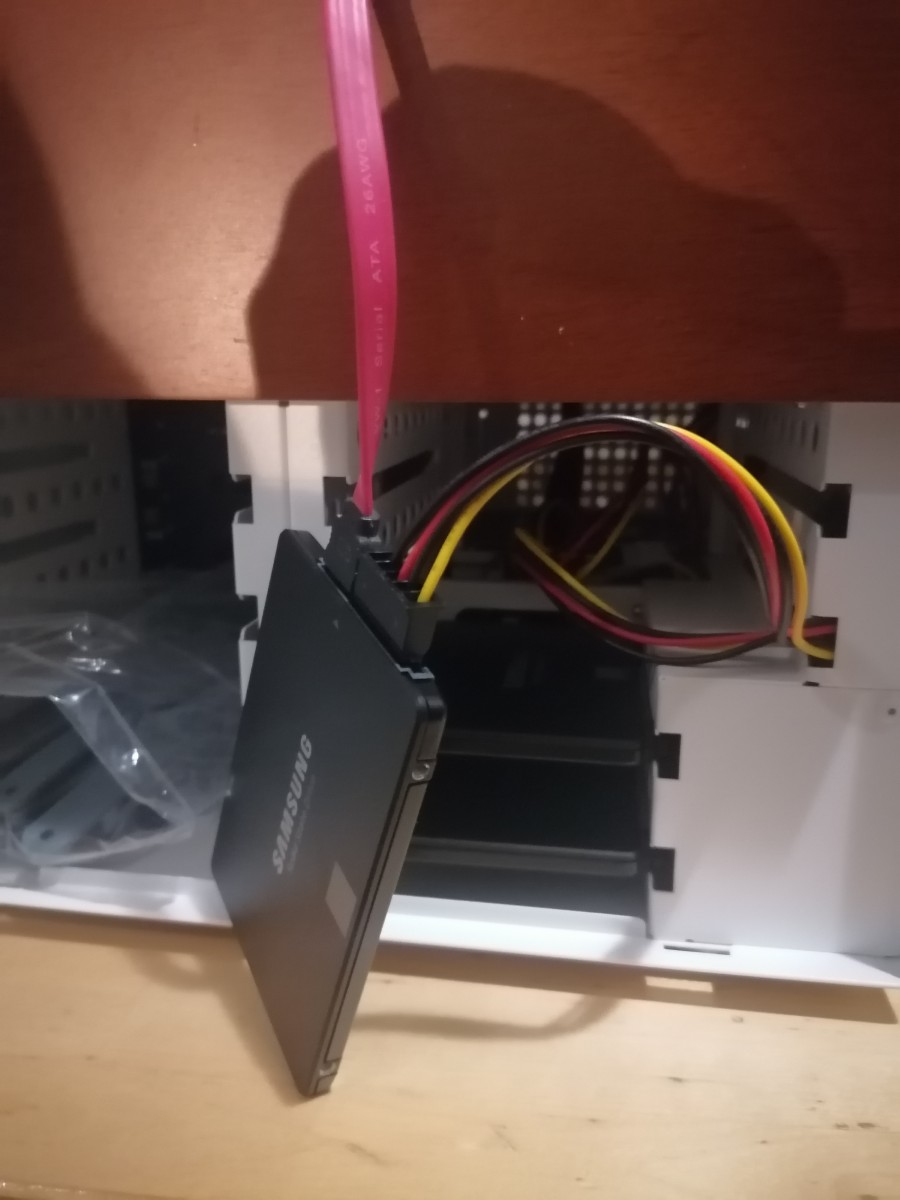

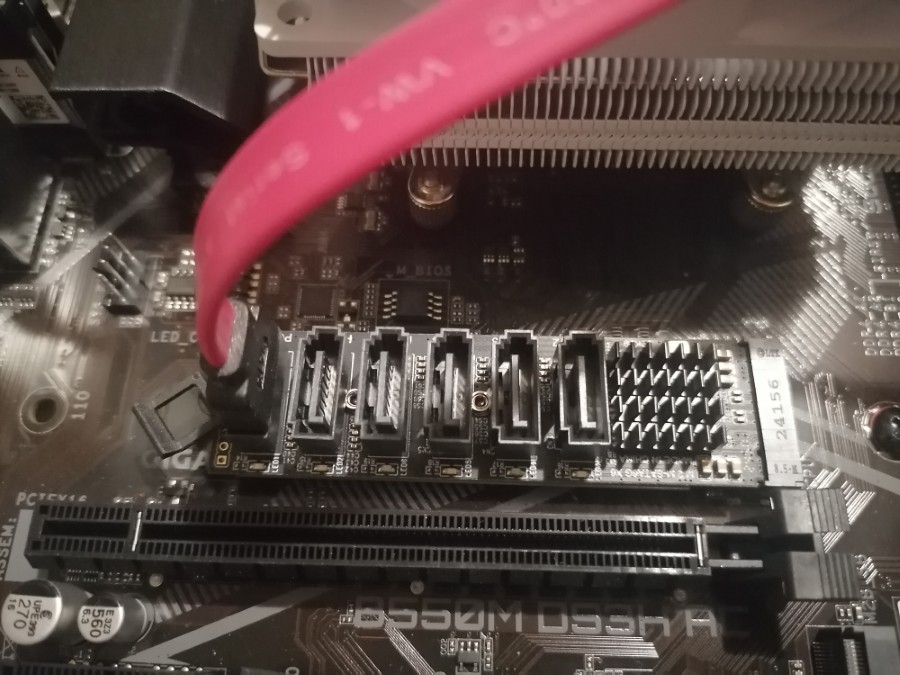

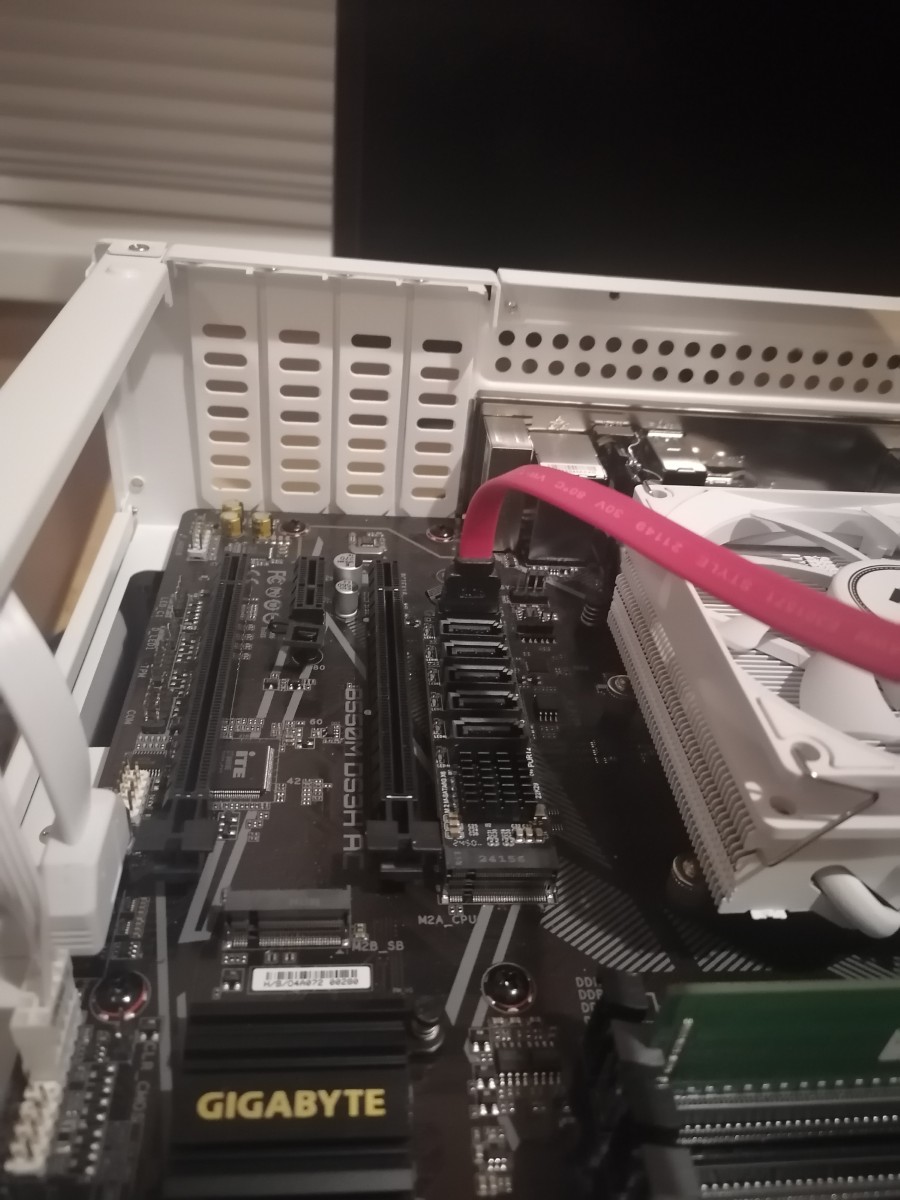

Третий диск подключу к адаптеру M.2 на 6 SATA.
И запитаю от ближайшего разъёма.
Проблема в том, что в BIOS этот диск мы не увидим.

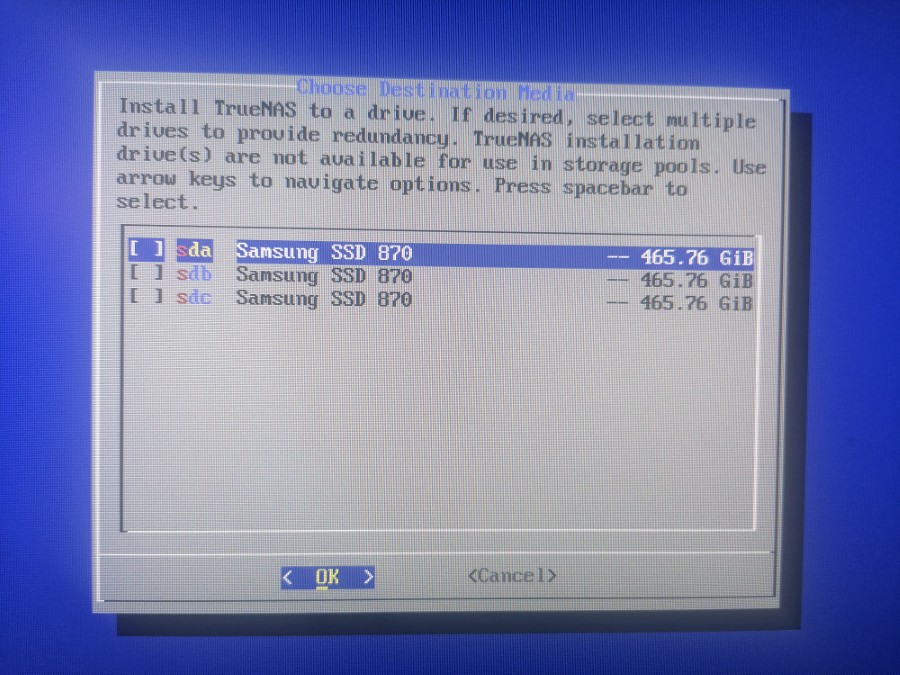

Но если загрузиться с загрузочного образа, например, с того же инсталляционного образа TrueNAS, то все три диска определяются.
Заключение
Мы с вами установили диски под операционную систему NAS, проверили их работу. Дополнительно проверили третий диск из ЗИП и адаптер IRhasta M.2 PCIe к SATA 6G x6.
Цель работы достигнута, NAS готов к установки операционной системы. Ещё нет нормальной оперативной памяти, нормального вентилятора и дисков под массив, но ОС уже установить можно. Займёмся этим в следующий раз.
Есть два варианта установки, над которыми я размышлял. Простой вариант: установить TrueNAS на диски в RAID1. Более сложный вариант: поставить Proxmox, а поверх него развернуть виртуалку с TrueNAS. Во втором случае уровней абстракции больше, зато можно использовать полностью SSD, потому как 500 ГБ для TrueNAS слишком жирно. Возможно, вторым вариантом я когда-нибудь воспользуюсь, но пока буду действовать проще.
