После установки дисков в NAS пришло время настроить массив.
Планирую собрать RAID10 массив из шести дисков.
Преимущества RAID10
- высокая отказоустойчивость — при выходе из строя одного диска из каждой пары данные не теряются
- повышенная скорость чтения и записи
Недостатки RAID10
- высокая стоимость массива, так как эффективная ёмкость равна половине объёма использованных дисков
- ограничение масштабируемости — массив работает только с чётным количеством дисков
Под NAS приобретены диски WD Ultrastar DC HC320 объёмом 8 ТБ. Диски не самые медленный, 7200 RPM, одни из самых недорогих.
HDD WD Ultrastar DC HC320 8ТБ SATA III 3.5" — HUS728T8TALE6L4
Ultrastar DC HC320 — это 8 ТБ HDD, рассчитанный на нагрузку до 550 ТБ в год. Предназначен для традиционных систем хранения и серверных приложений, а также для распределенных и масштабируемых вычислений, включая архитектуры блочного и файлового хранения. Интерфейсом 6 Гбит/с SATA.

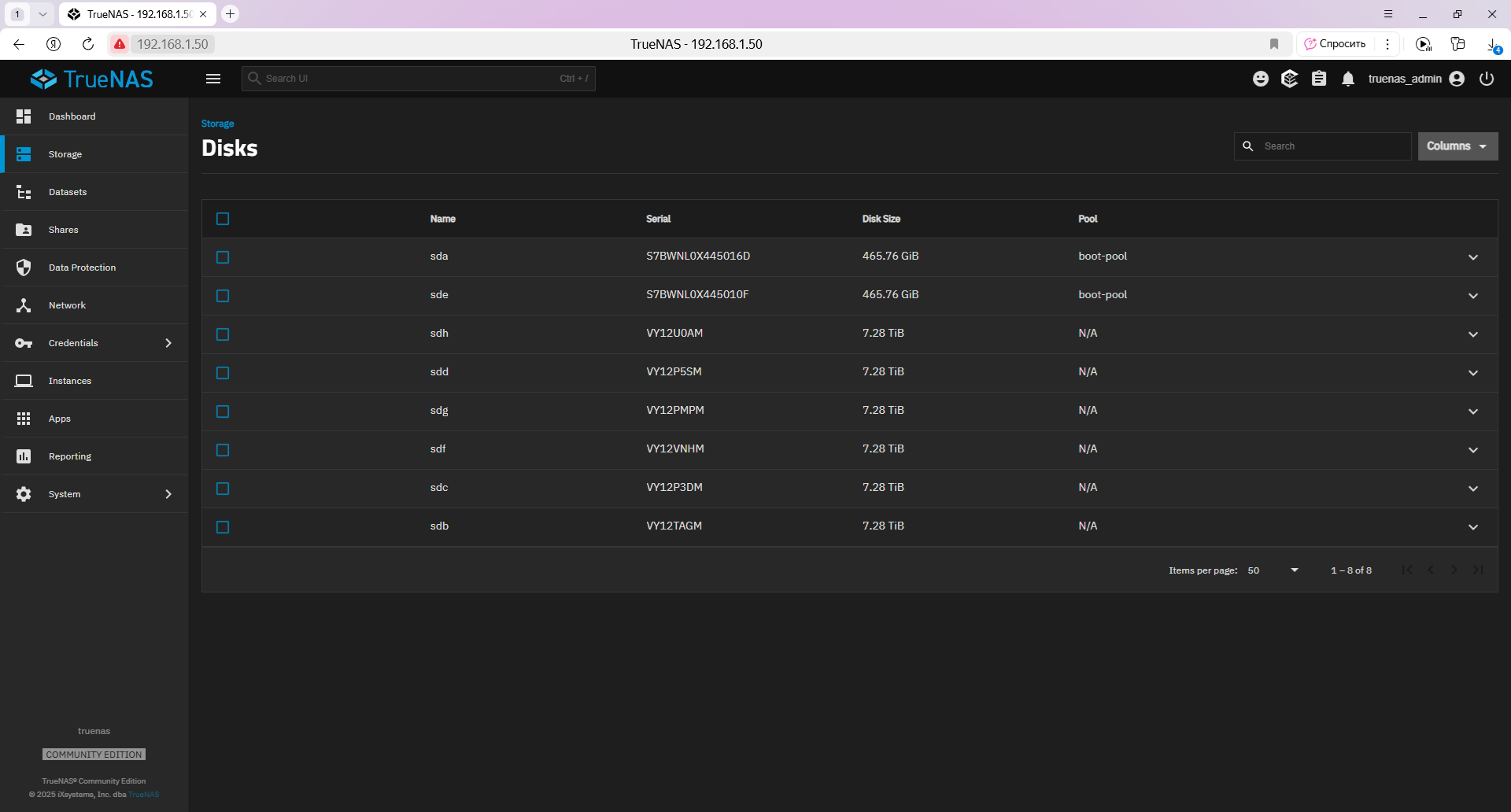

Работаем через веб-интерфейс TrueNAS. После установки HDD они появились в списке дисков.

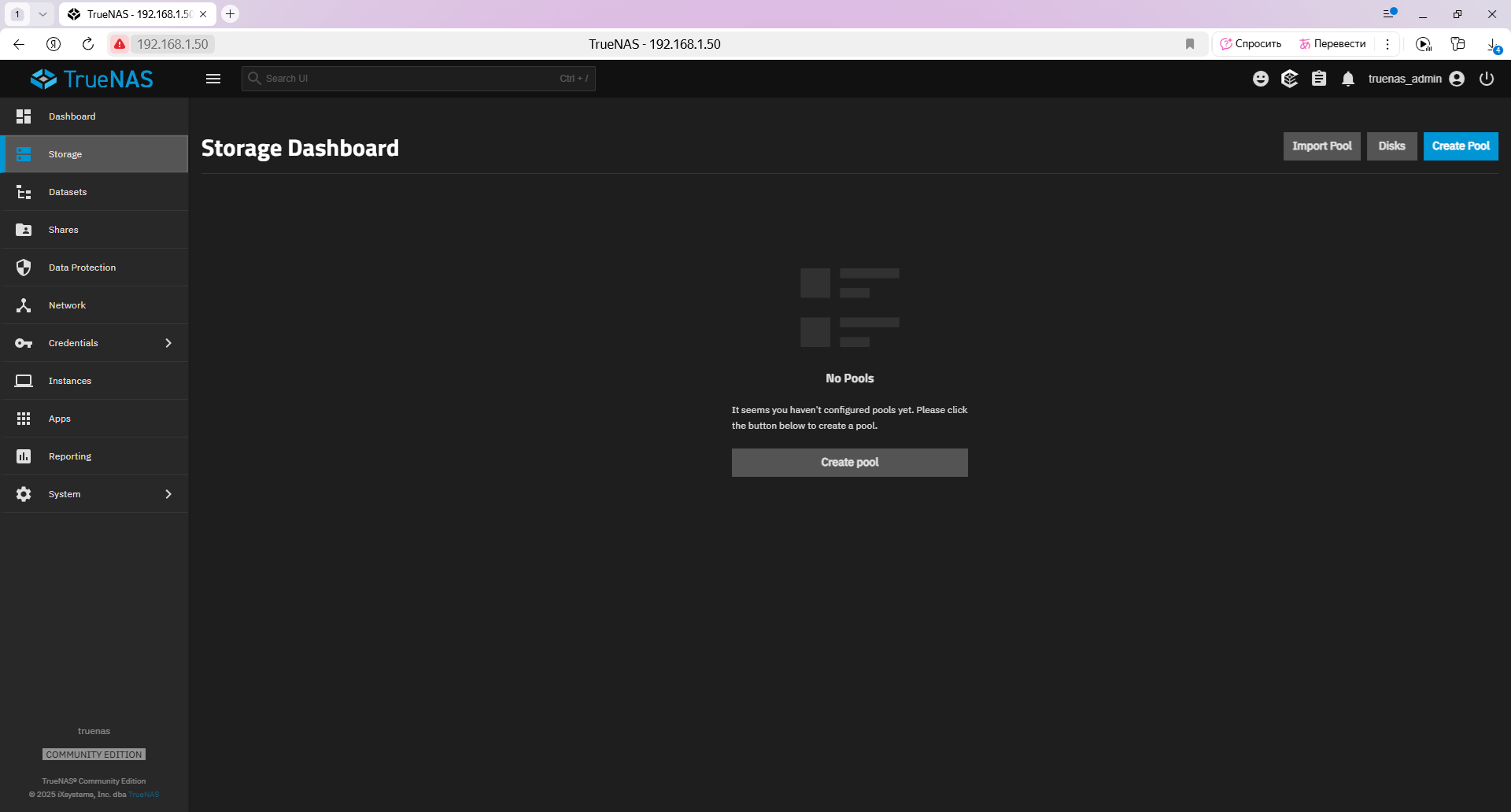

Переходим в раздел Storage.
Create Pool. Запускается мастер создания массивов.

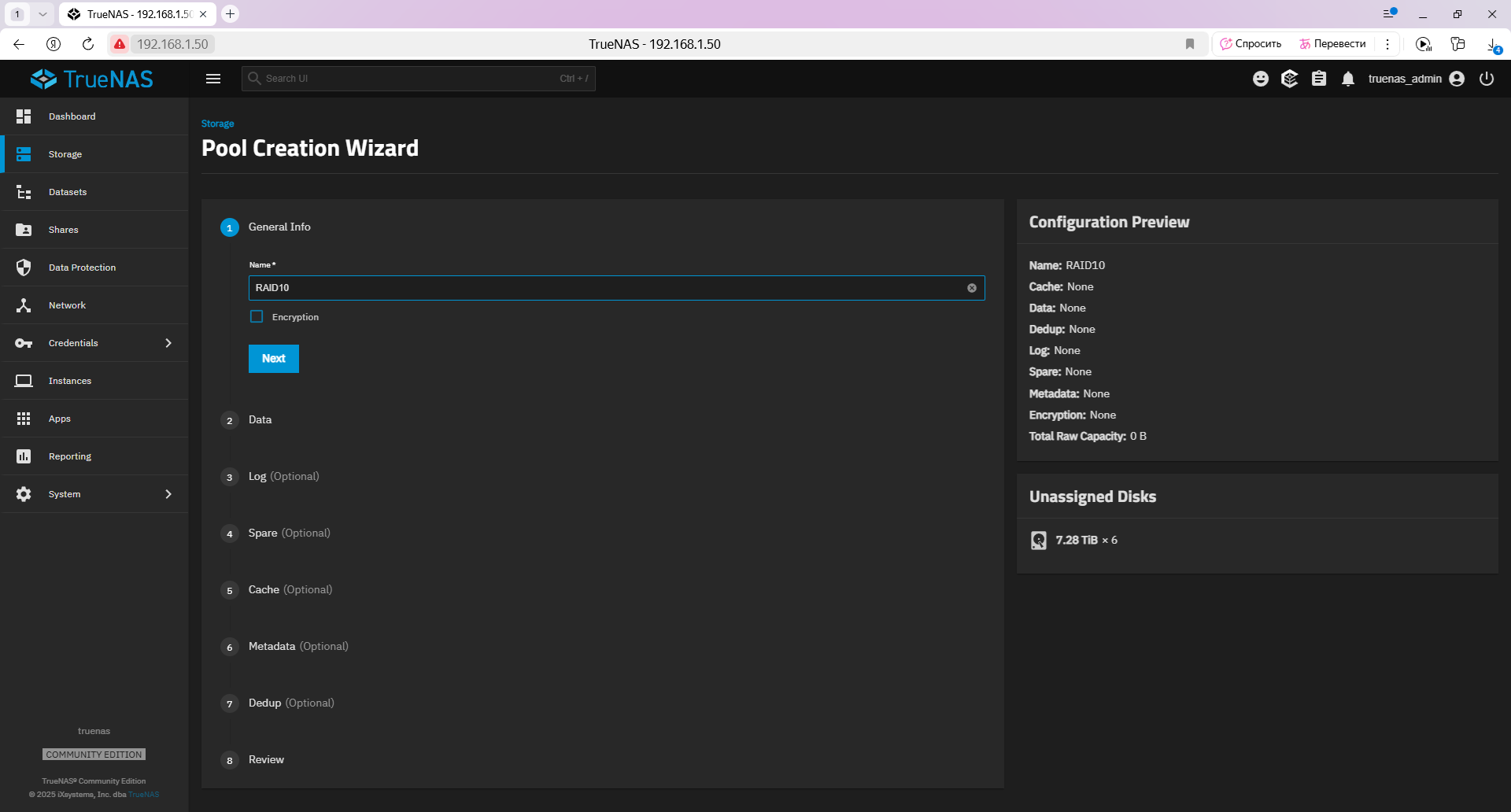

Попадаем в раздел General Info. Указываем название пула, я пишу "RAID10". Здесь же можно включить шифрование, мне это не требуется. Next.

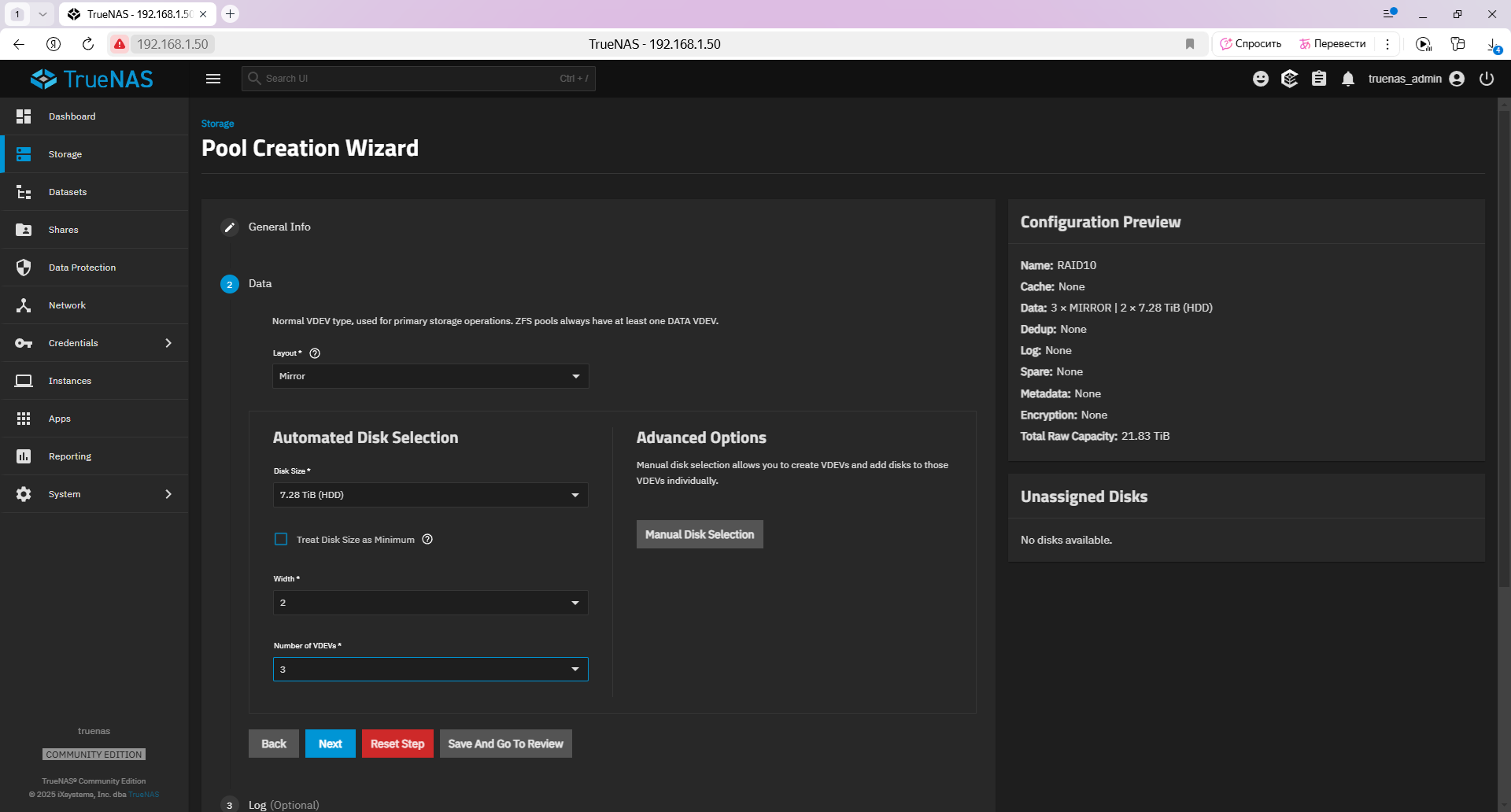

Попадаем в раздел Data. Layout указываем: mirror, у нас будет зеркальный массив. Можно указать диски вручную, а можно всё сделать автоматически, для этого выбираем размер диска: 7.28 ТБ, это у нас как раз размер одного HDD. Width указываем 2, столько дисков будет в зеркальной паре. Number of VDEVs указываем 3, у нас будет три зеркальные пары.
Если быть более точным, то наш RAID10 это RAID1+0 это комбинированный уровень RAID, который сочетает технологии RAID 1 (зеркалирование) и RAID 0 (чередование). Есть и другие варианты, которые тоже называет RAID10, они здесь не используются (речь про RAID0+1 и RAID1E).
И справа видим будущий результат: 3 x MIRROR | 2 x 7.28 TiB. Итоговая ёмкость 21.83 TiB, как и рассчитывалось. Next.

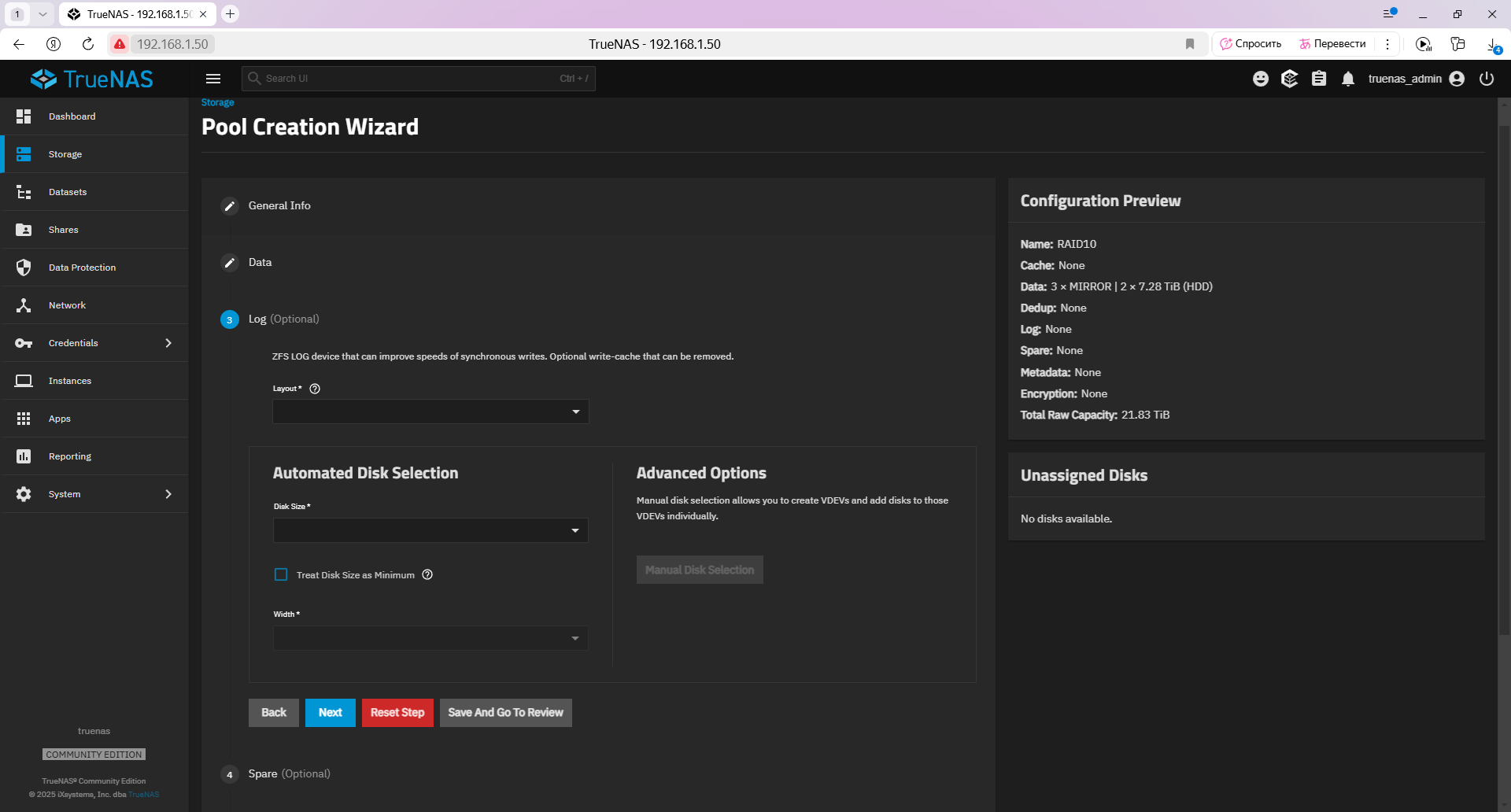

Попадаем в раздел Log. Здесь можно указать куда писать логи, ничего не указываю. Next.

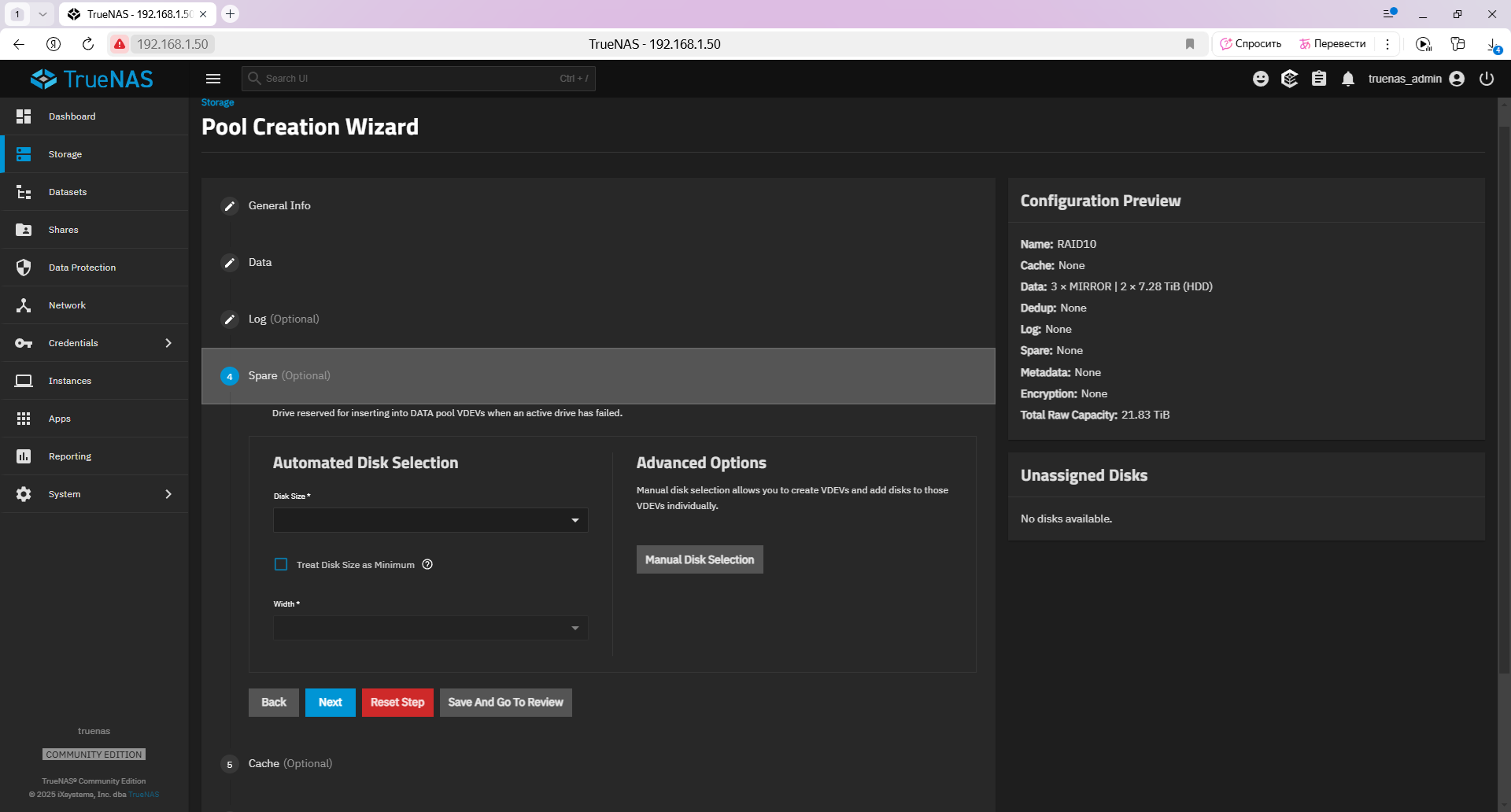

Попадаем в раздел Spare. У меня не будет Spare дисков, тоже ничего не указываю. Next.

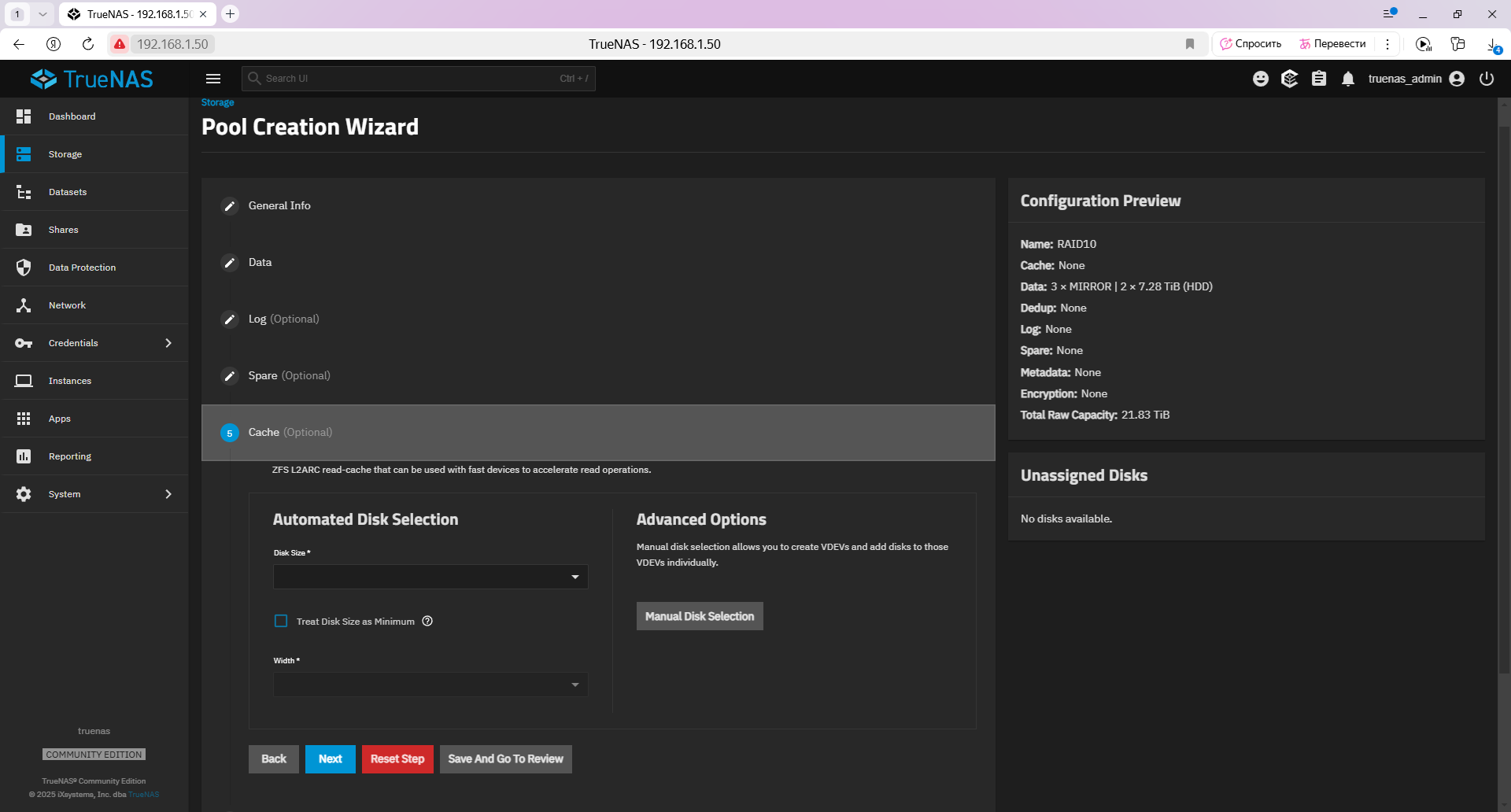

Попадаем в раздел Cache. У меня не будет диска для кэширования, тоже ничего не указываю. Next.

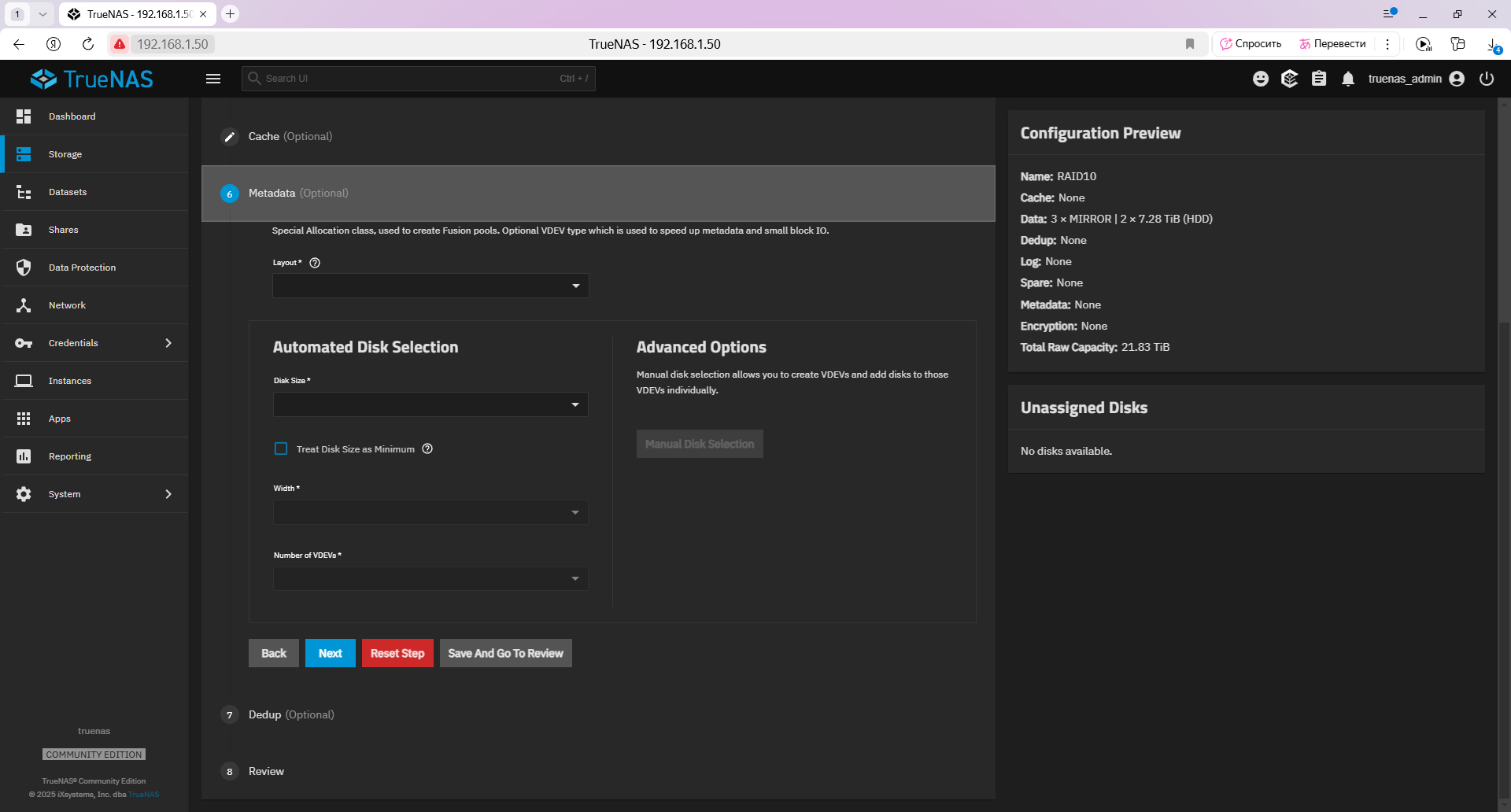

Попадаем в раздел Metadata. Next.

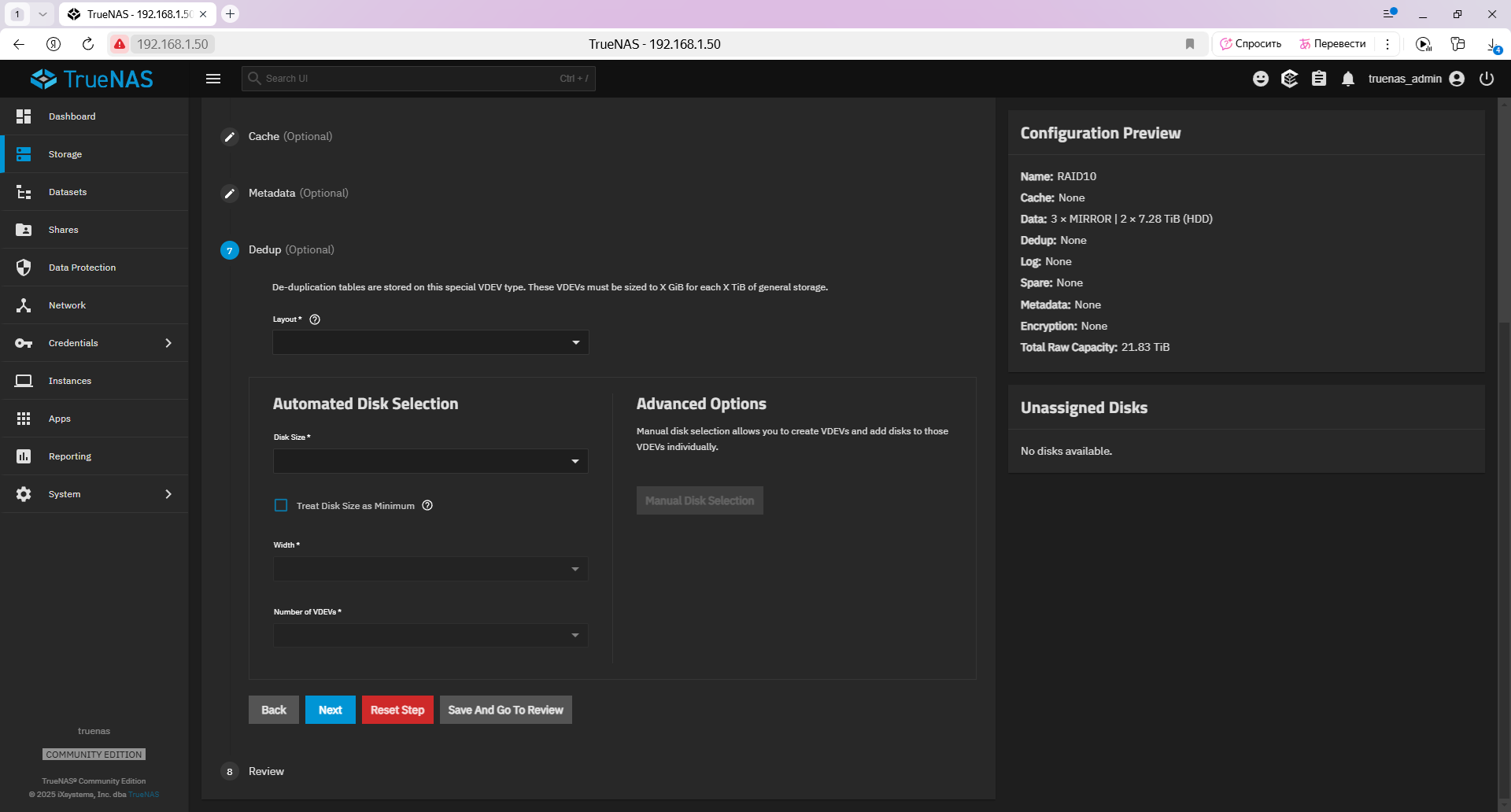

Попадаем в раздел Dedup. дедупликации не будет, на жёстких дисках её включать вообще не рекомендую. Next.

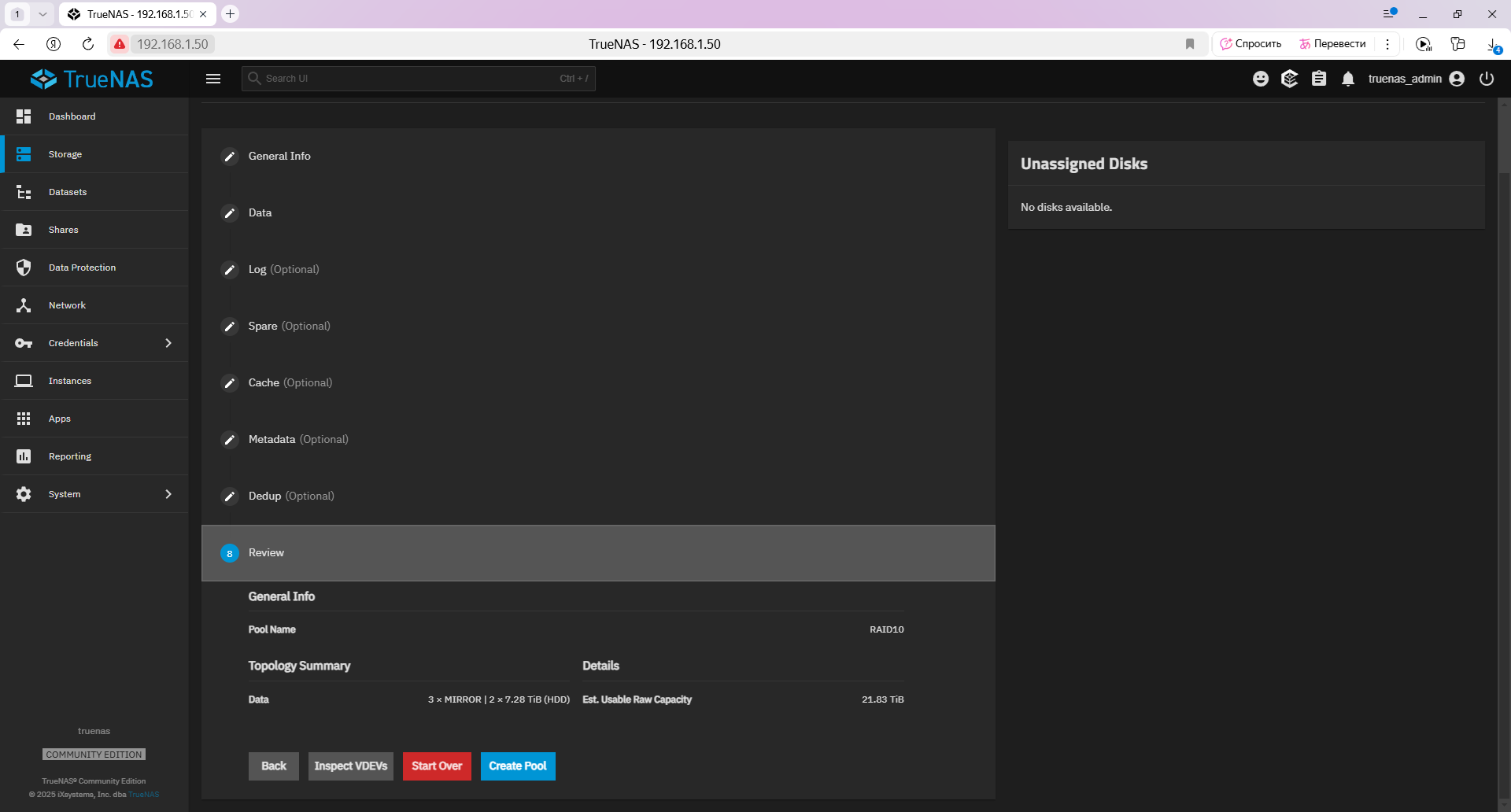

Попадаем в раздел Review. Проверяем. Next.

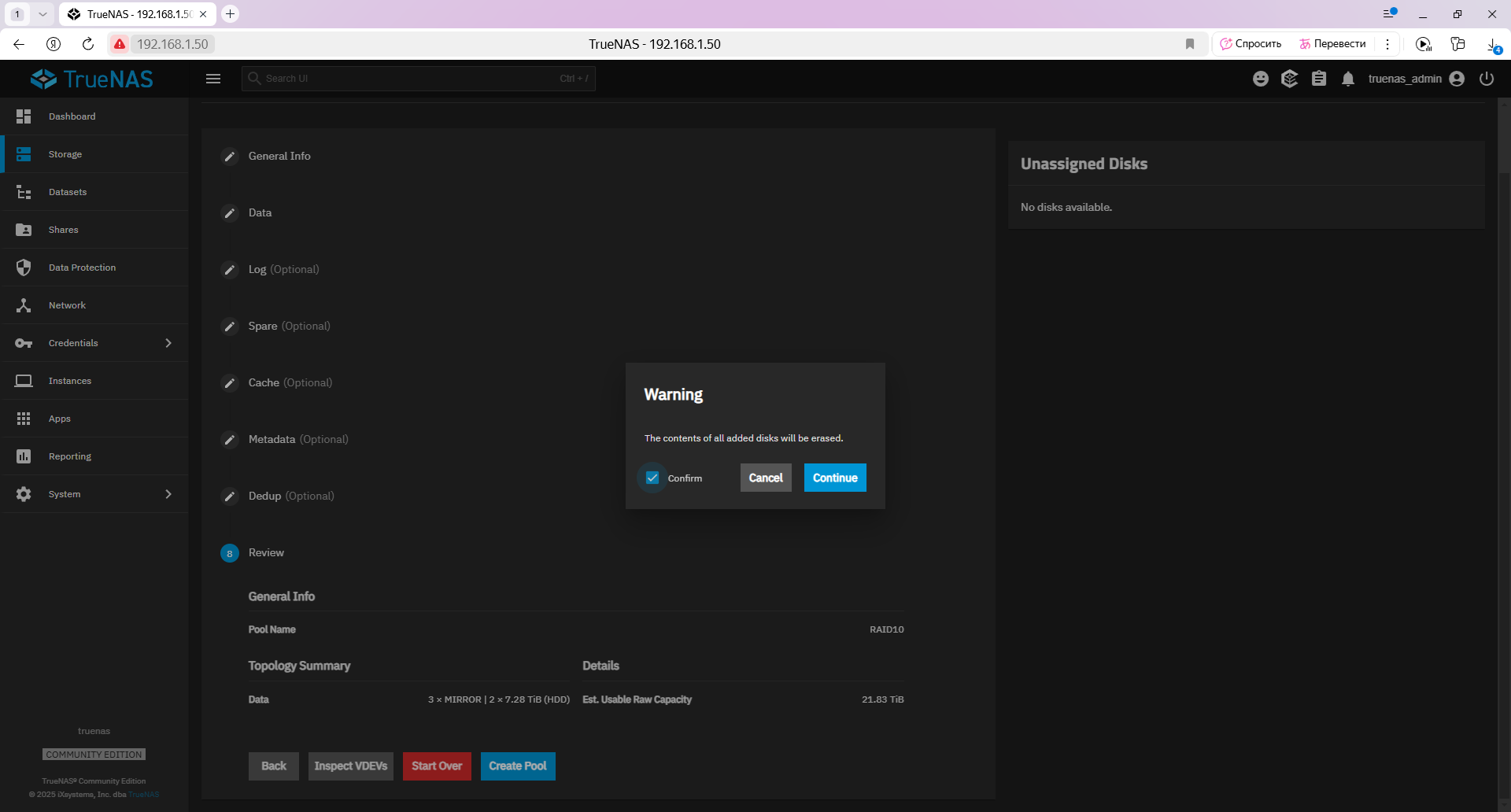

Подтверждаем уничтожение данных на дисках. Confirm, Continue.

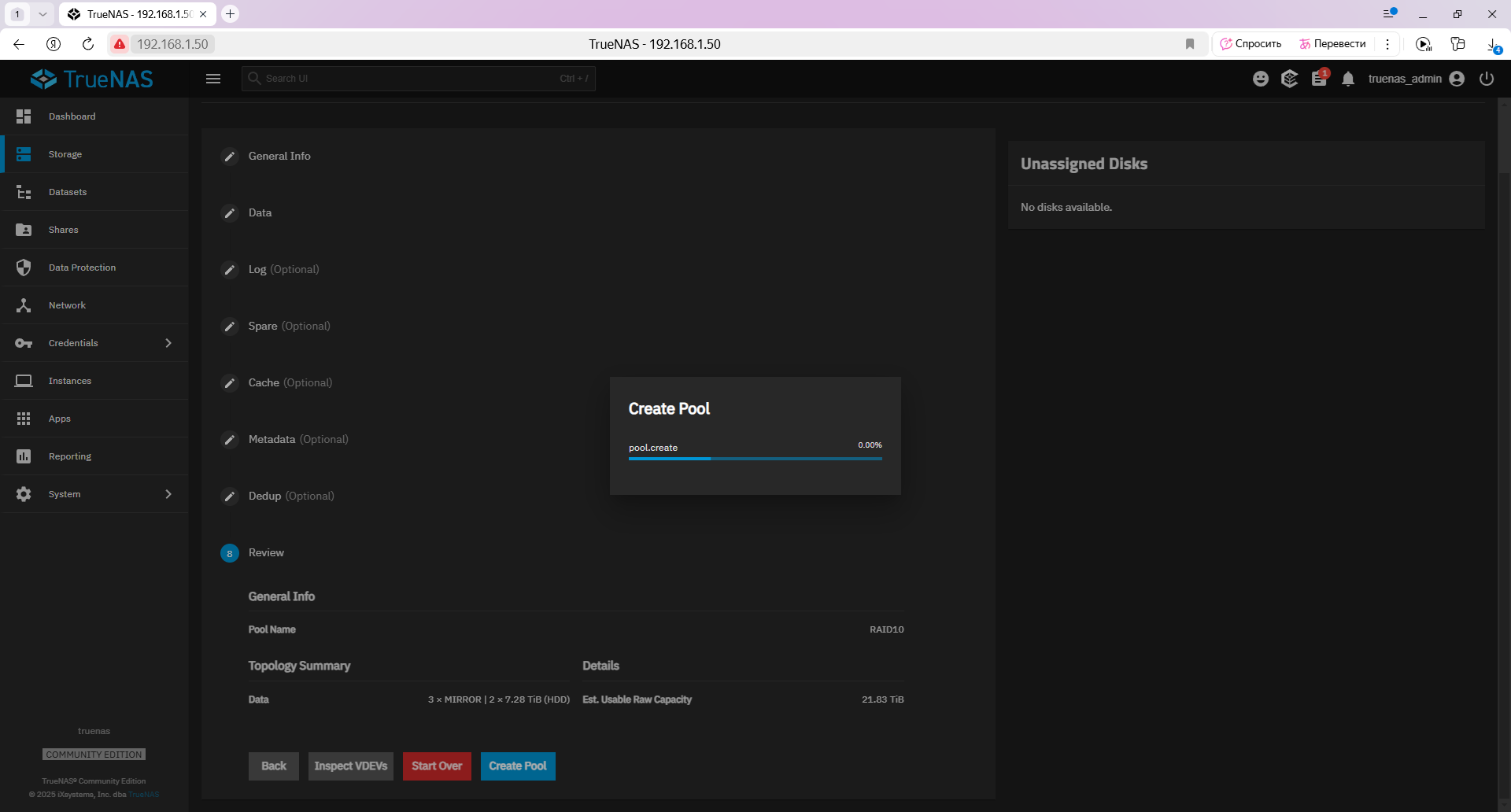

Создаётся пул.

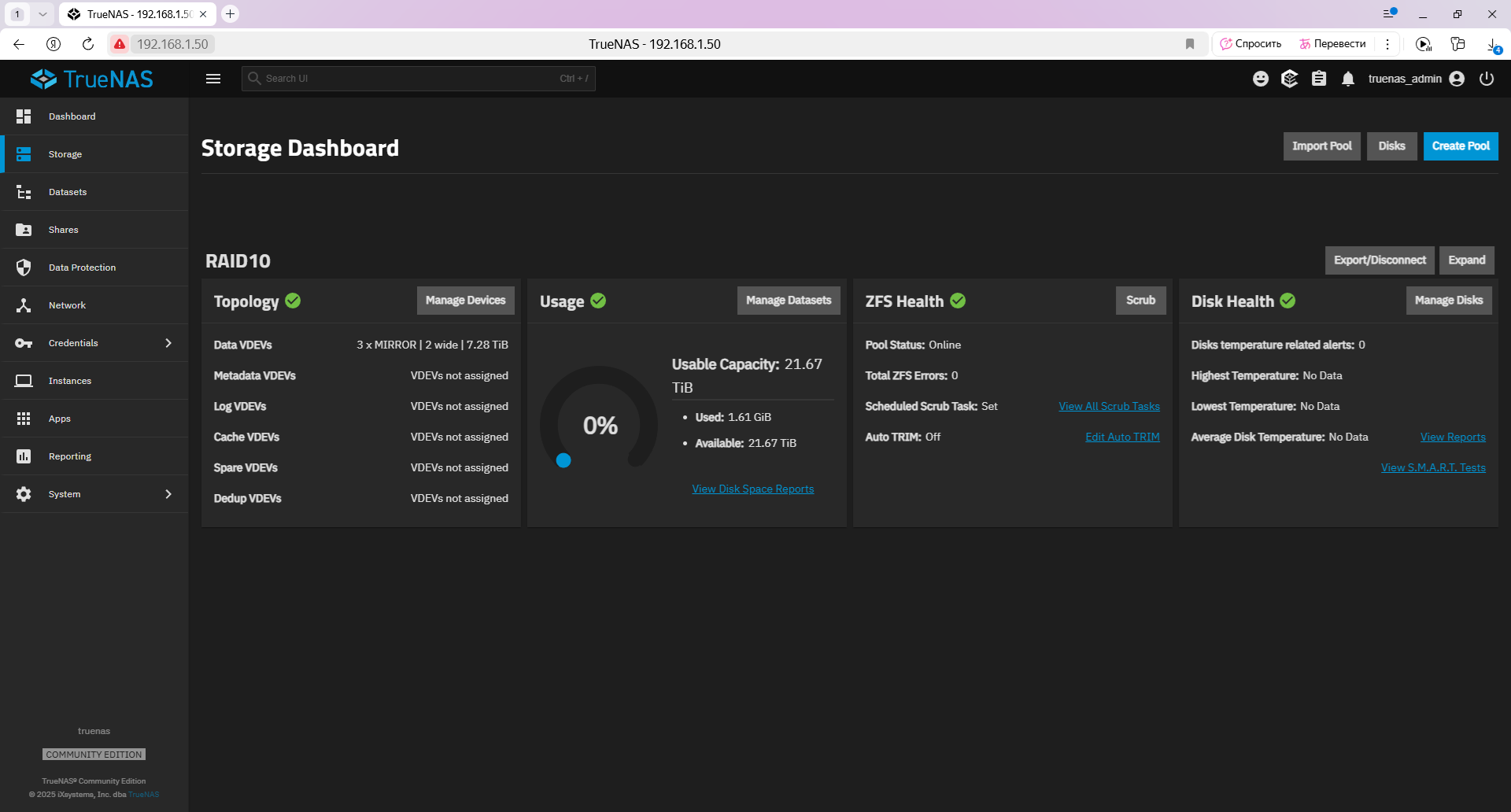

RAID10 массив создан. Теперь на дашборде видна сводная информация о массиве.

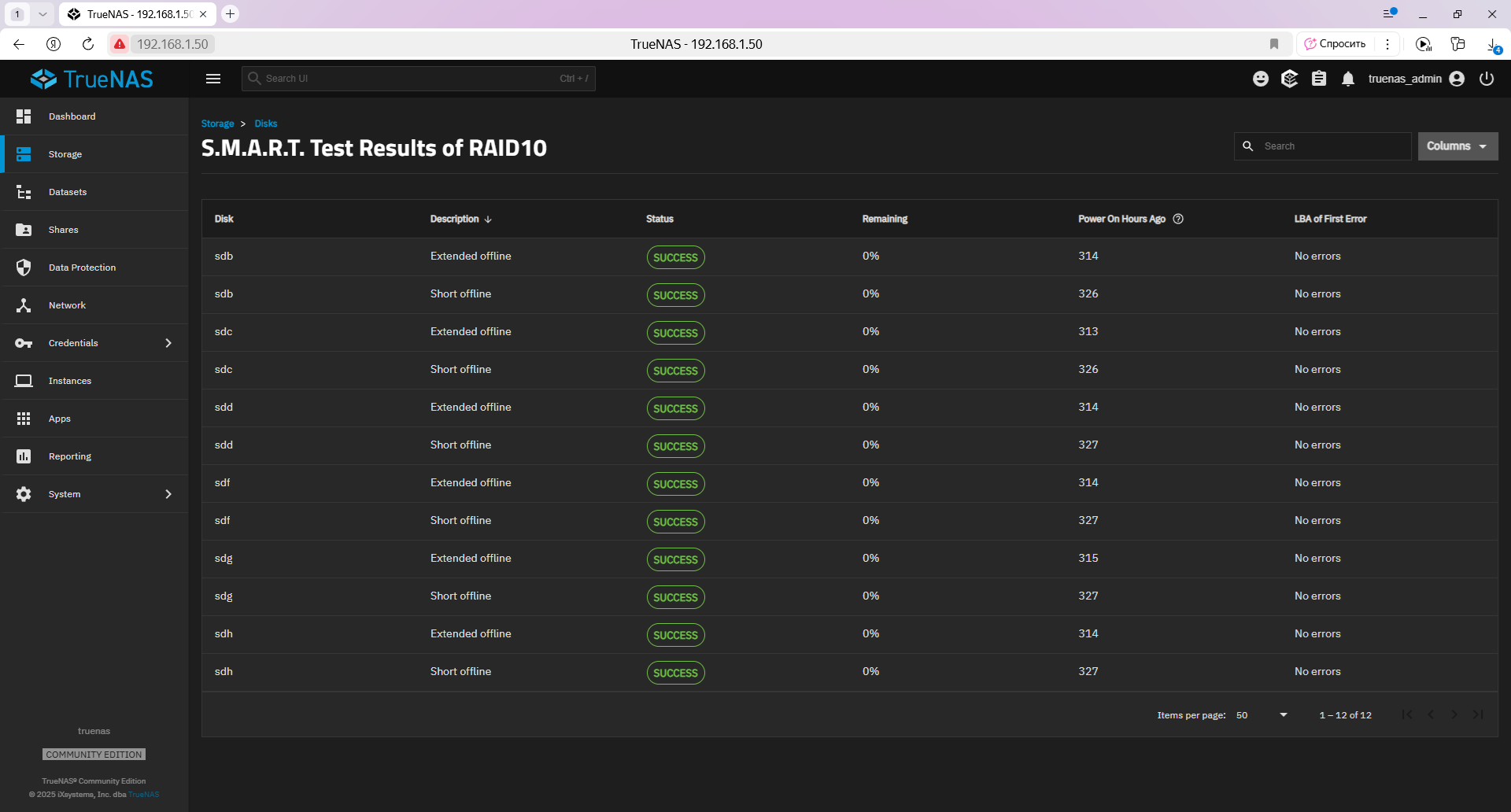

Здесь же можно посмотреть результаты тестирования дисков. И можно настроить расписание автоматического тестирования.

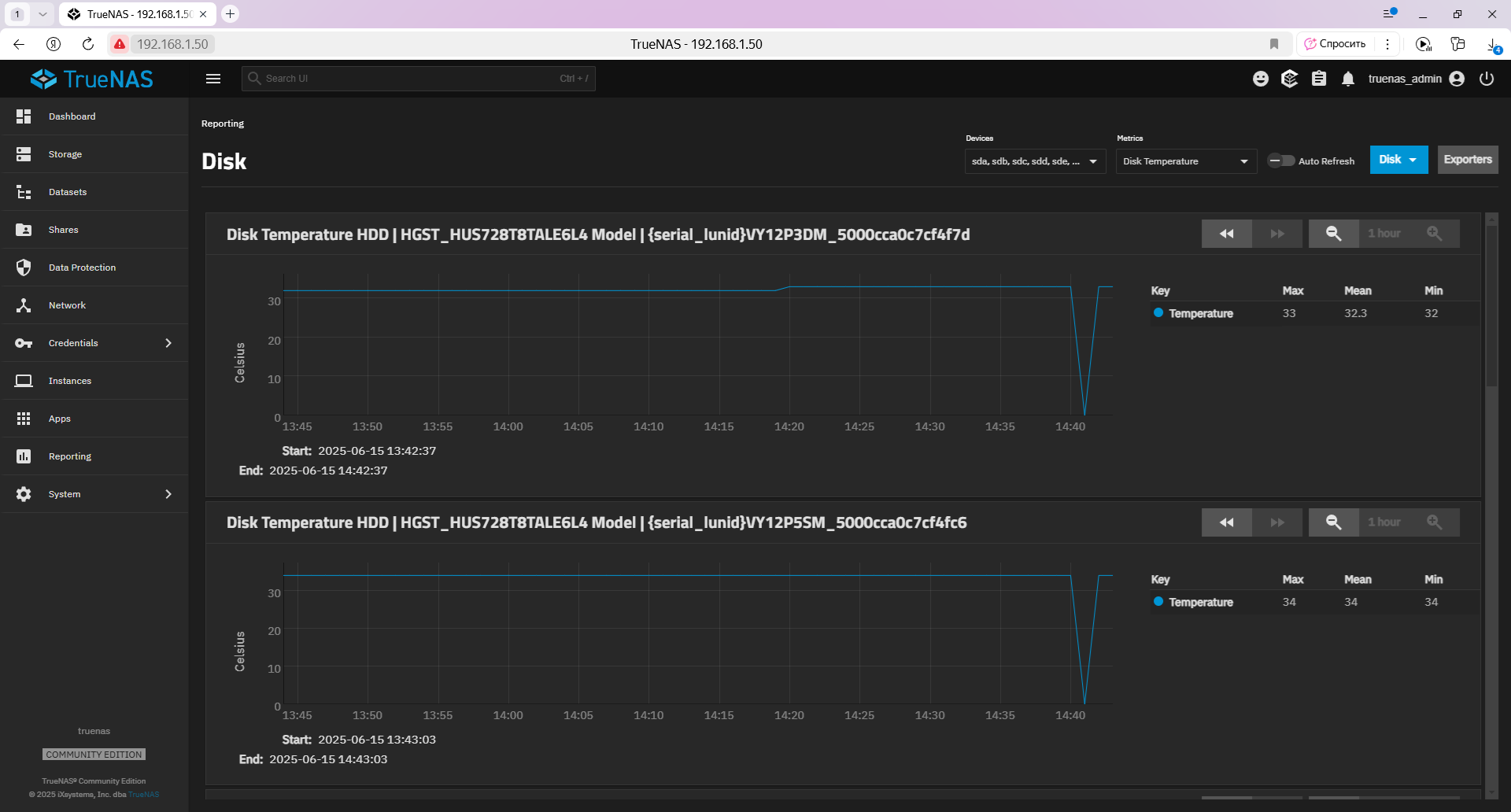

Здесь же можно посмотреть результаты отчёты по дискам.

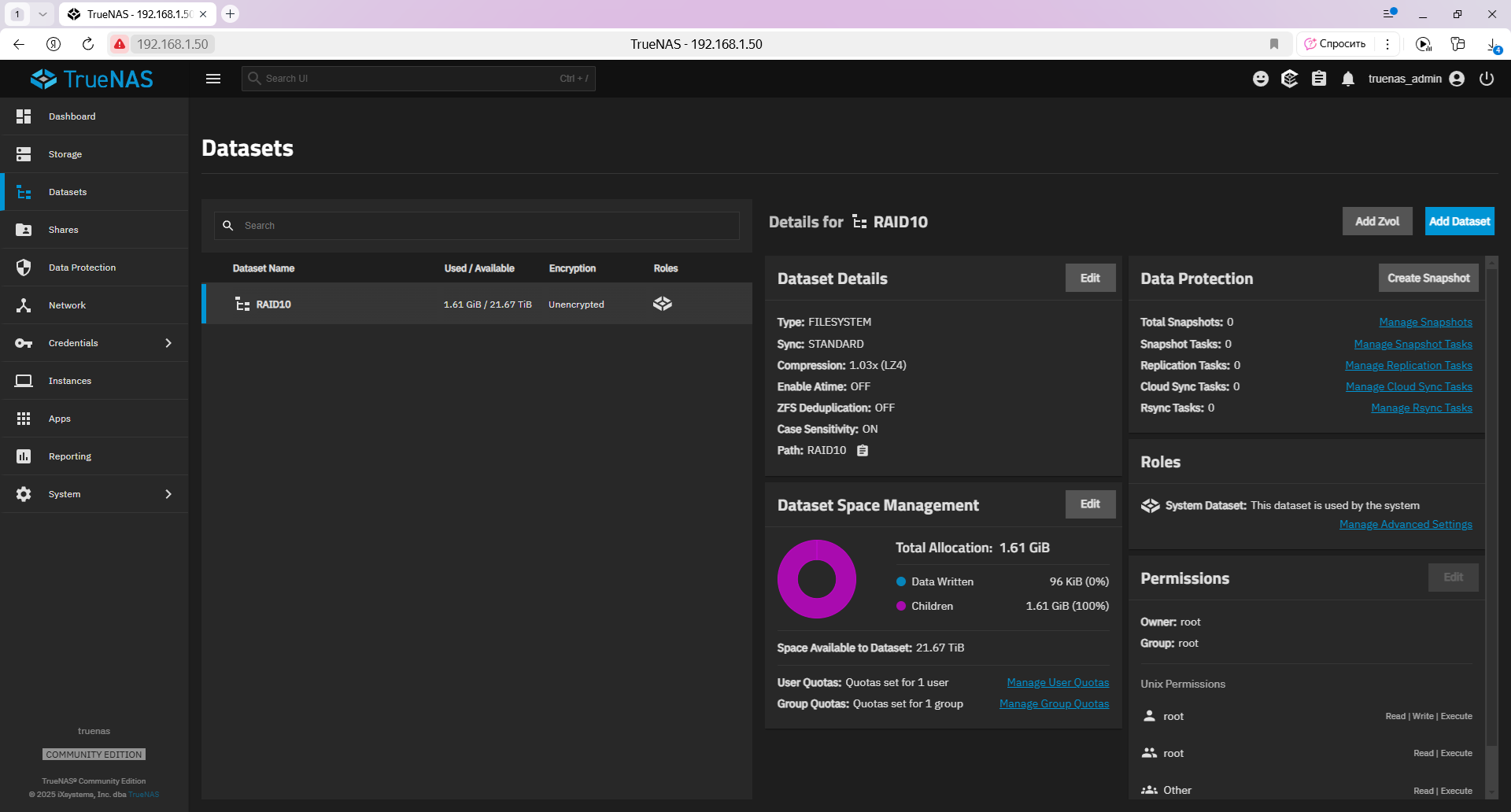

И у нас имеется одноимённый датасет RAID10.
Работы по созданию RAID10 массива в TrueNAS завершены.
