Продолжаем сборку NAS. Ранее мы собрали все основные компоненты в корпус.
Сборка основных компонентов NAS
Внутри у нас:
- Процессор AMD Ryzen 7 PRO 5750G
- Материнская плата GIGABYTE B550M DS3H AC
- Кулер для процессора Thermalright AXP90-X47 WHITE
- Блок питания ExeGate M500
- Jonsbo N4 White — корпус для NAS
- Теплопроводная паста MX-4
- Адаптер M.2 на 6 SATA
И ещё планка памяти на 8 ГБ.
Теперь пришла пора заняться электропитанием. Будем менять блок питания на 1STPLAYER PS-750SFX-WH.
1STPLAYER SFX 750W PLT — компактный блок питания форм-фактора SFX мощностью 750 Вт создан для сборки производительных игровых и рабочих систем в корпусах малого форм-фактора (SFF). Модель соответствует современным стандартам ATX 3.1 и PCIe 5.1, что гарантирует стабильную работу самых требовательных видеокарт.
Причин несколько:
- Более подходящий белый цвет у нового БП для корпуса
- Новый БП потребляет меньше энергии: 80 Plus Platinum
- Более мощный БП: 750 Вт
- Модульная система проводов
- Чуть более длинные провода
- Меньше переходников
- И провод под будущую видеокарту
Установка блока питания

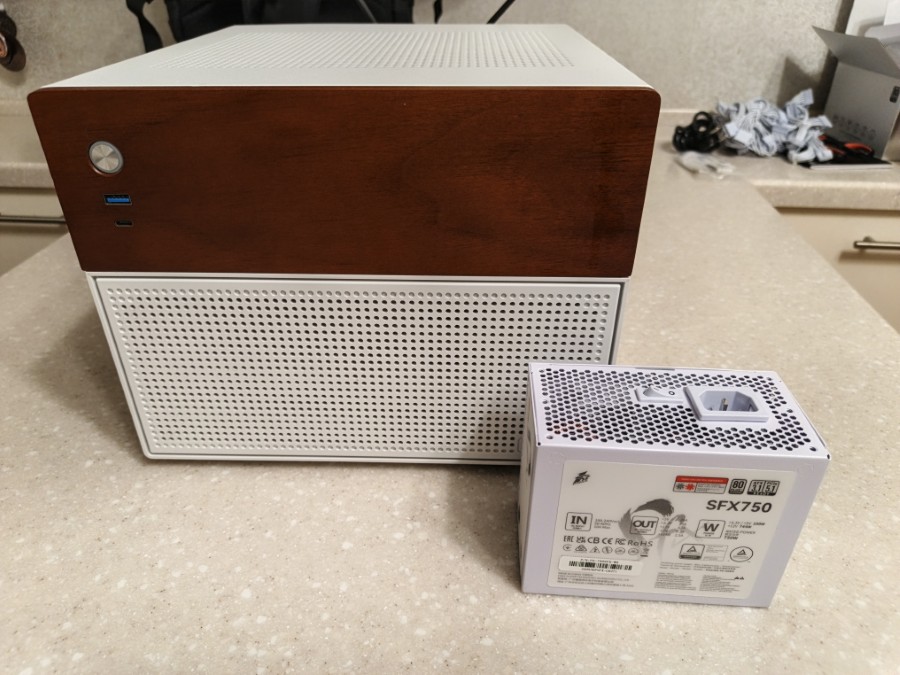

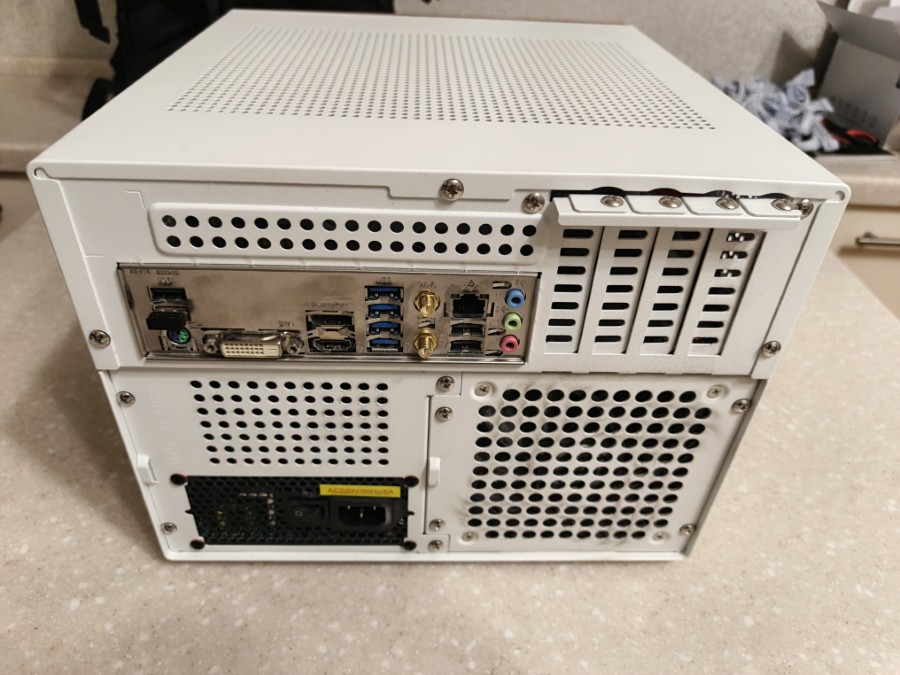

Подготовим NAS. И новый блок питания.
Старый блок питания чёрного цвета, будем менять.

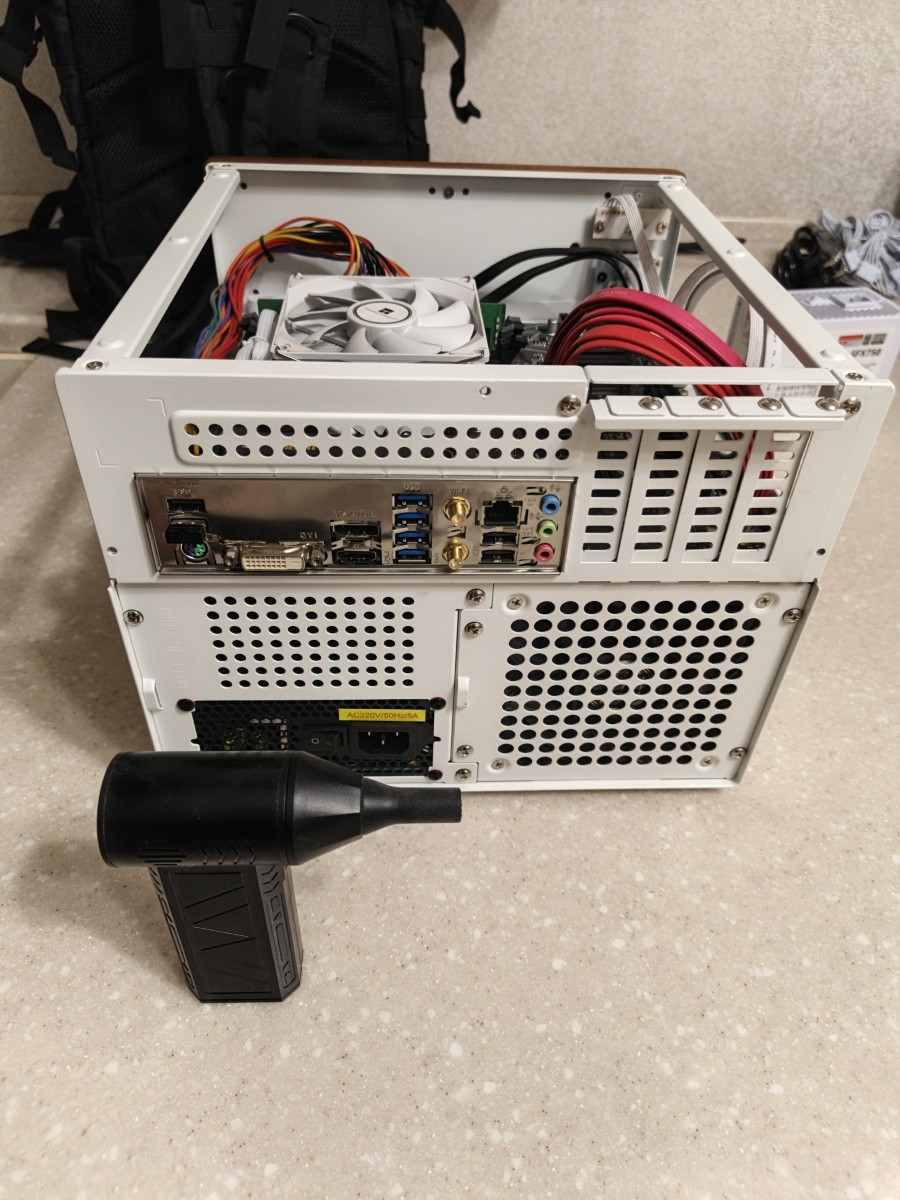

Но сначала воспользуюсь случаем и займусь чисткой NAS от пыли.

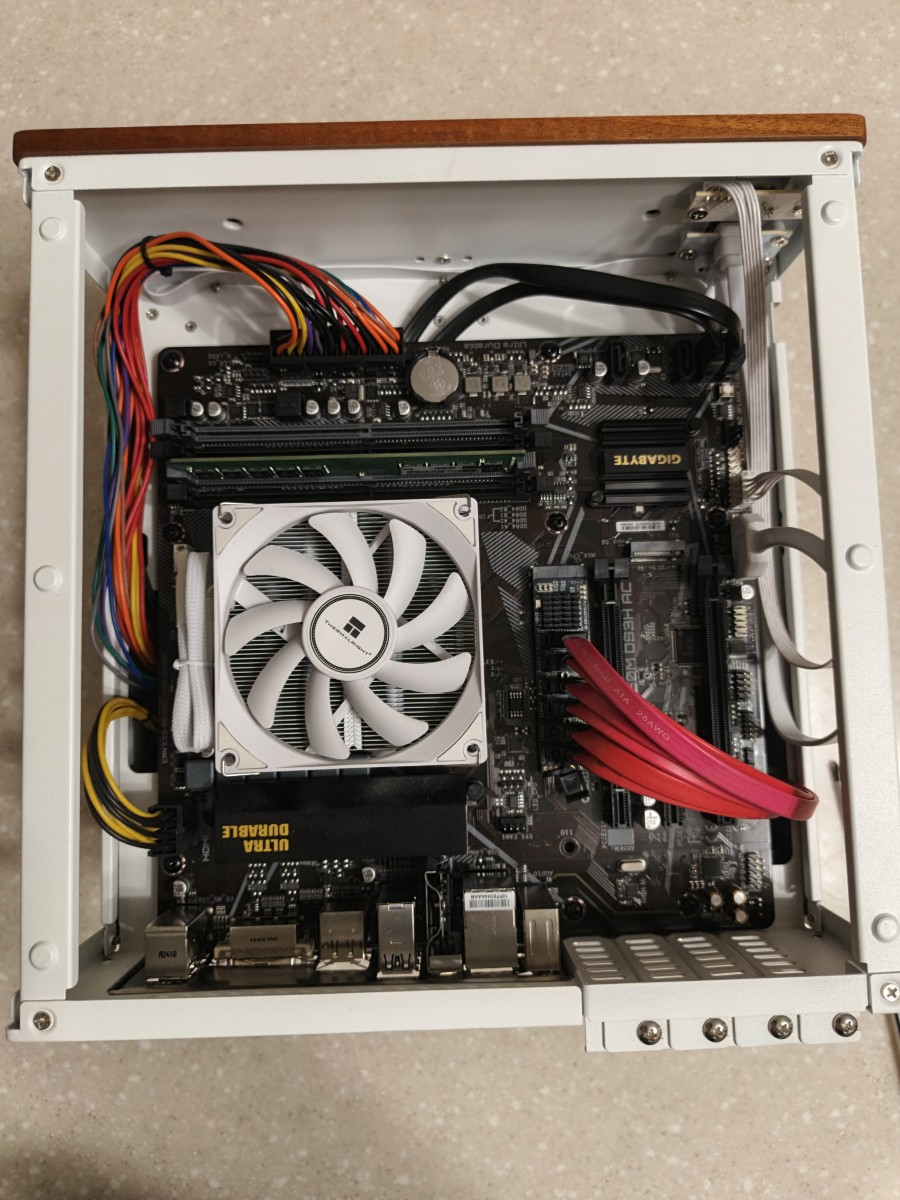

Снимаем крышку с NAS. Чистим.
Снимаем секцию с вентилятором, отключаем вентилятор. Нам понадобится пространство для подключения проводов.

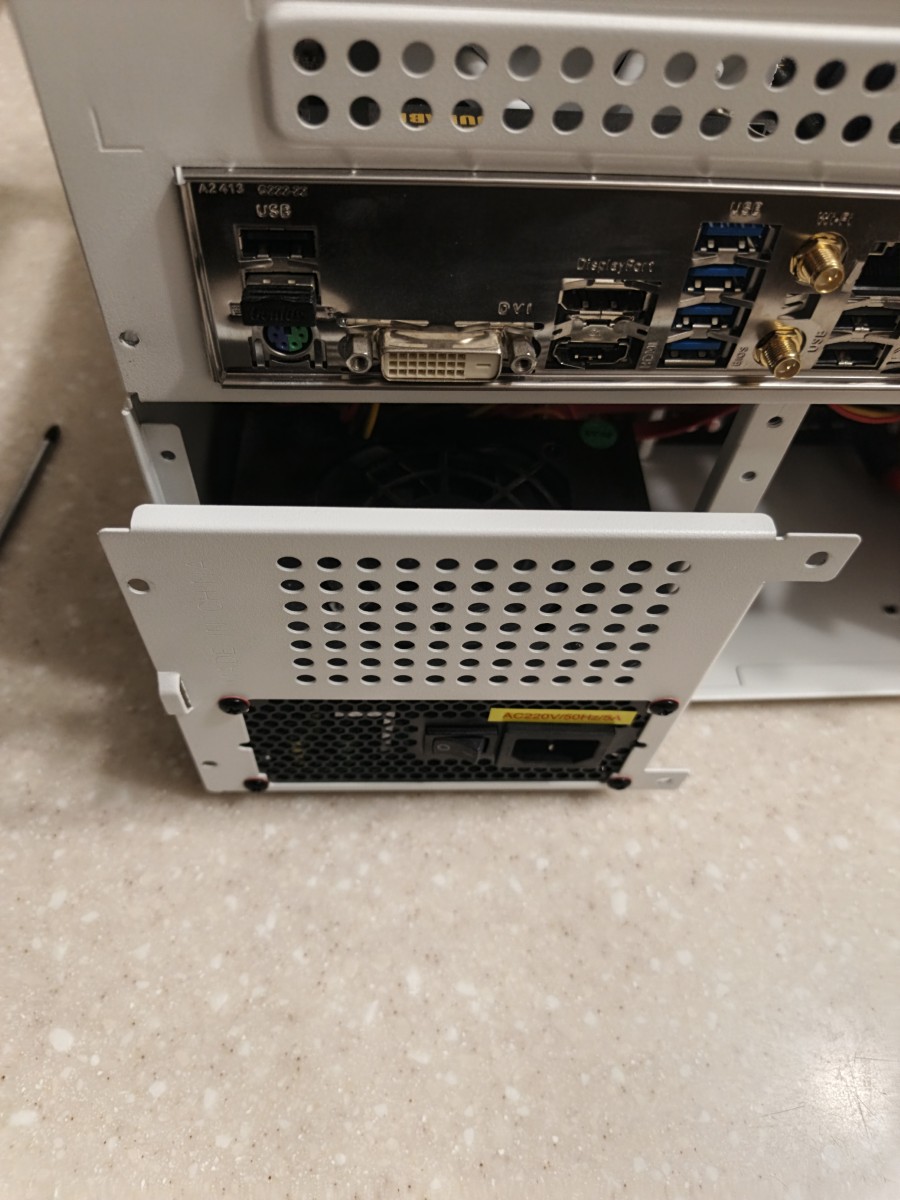

Снимаем секцию с блоком питания.

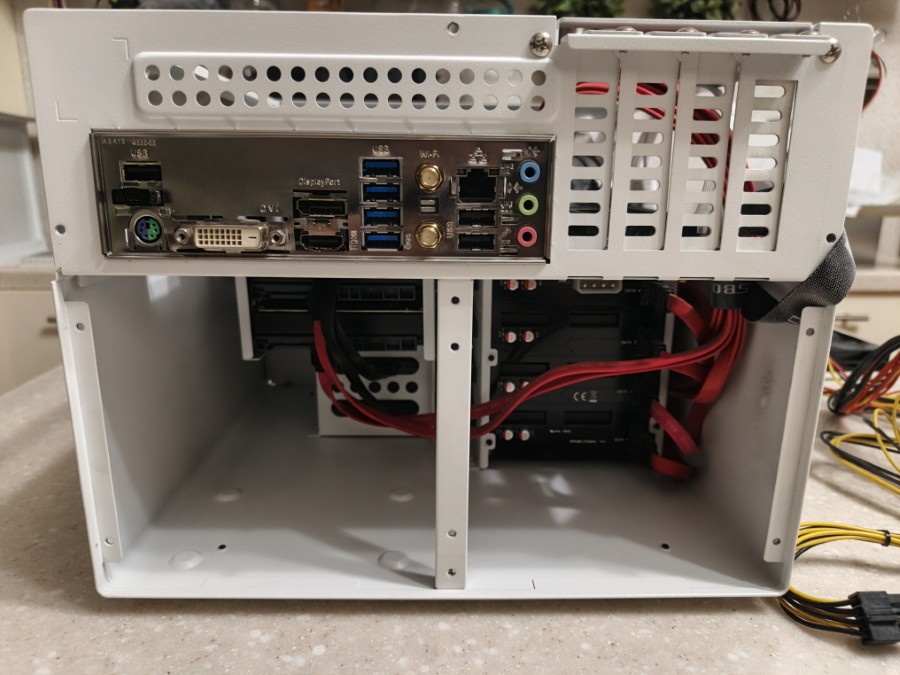

Отключаем все провода питания.
Почистим корпус.

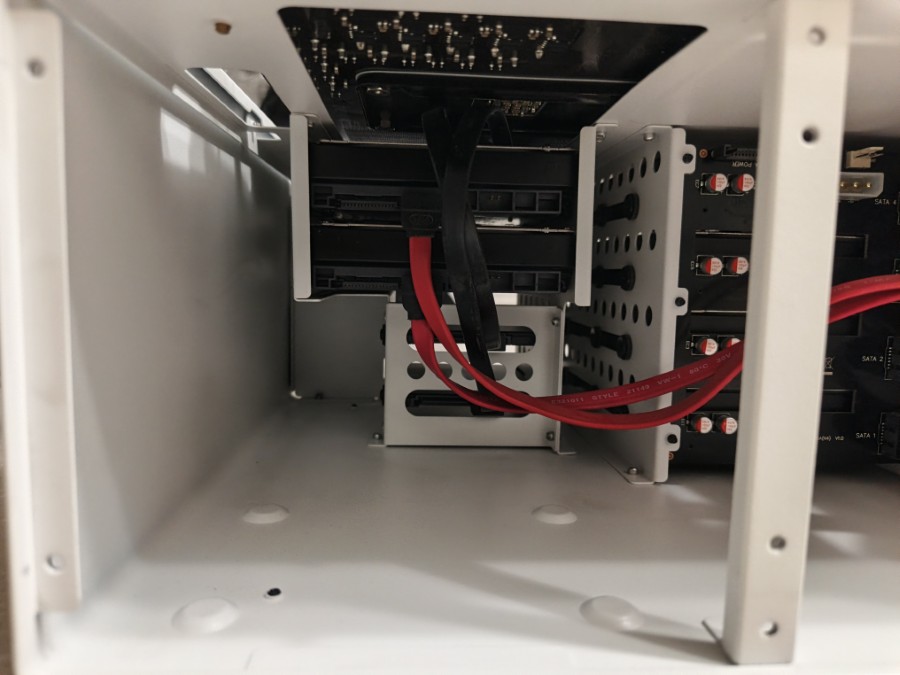

Уложим провода данных.

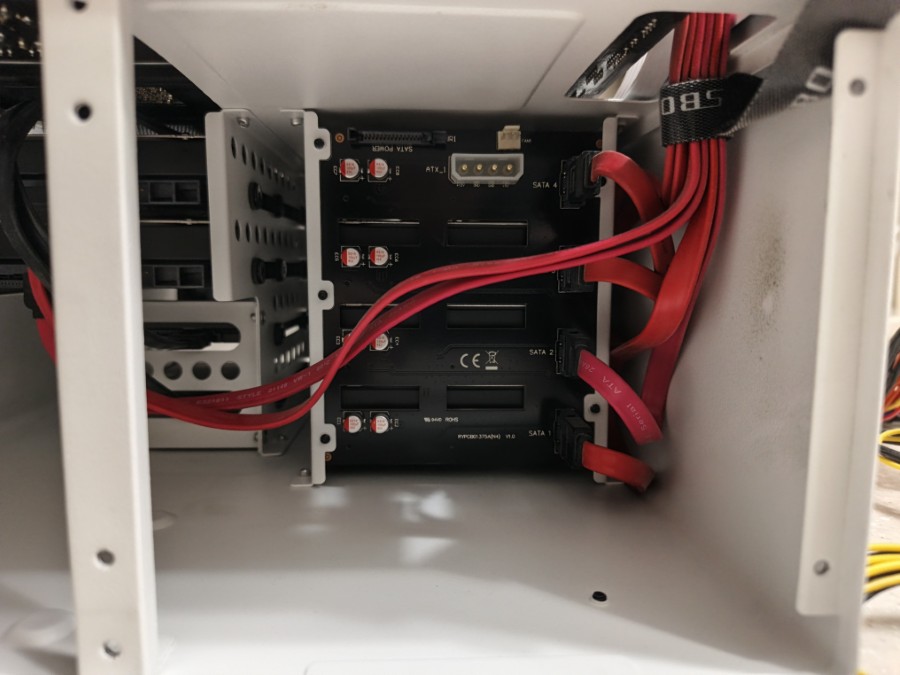

До бэкплейна тоже придётся тянуть провода.
Снимаем старый блок питания.
Подготавливаем новый блок питания.

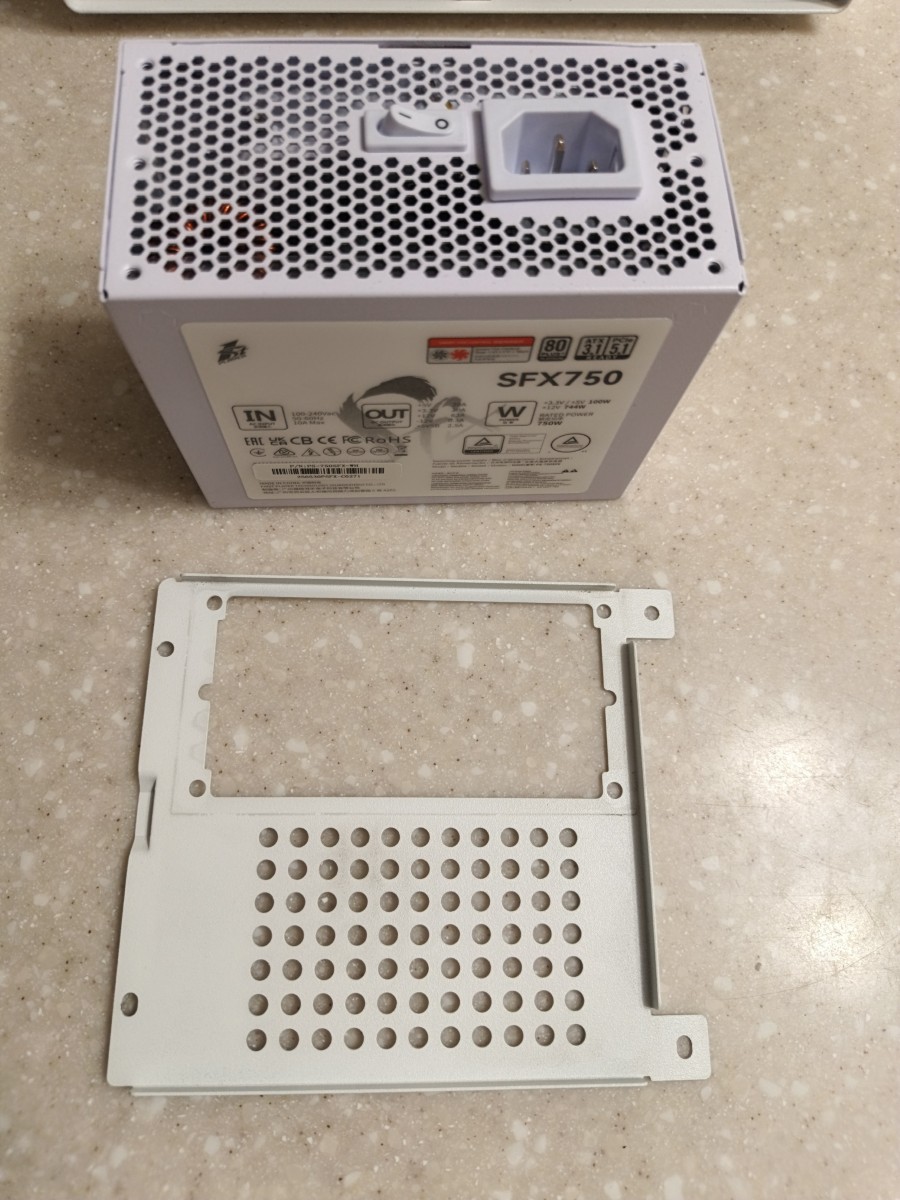

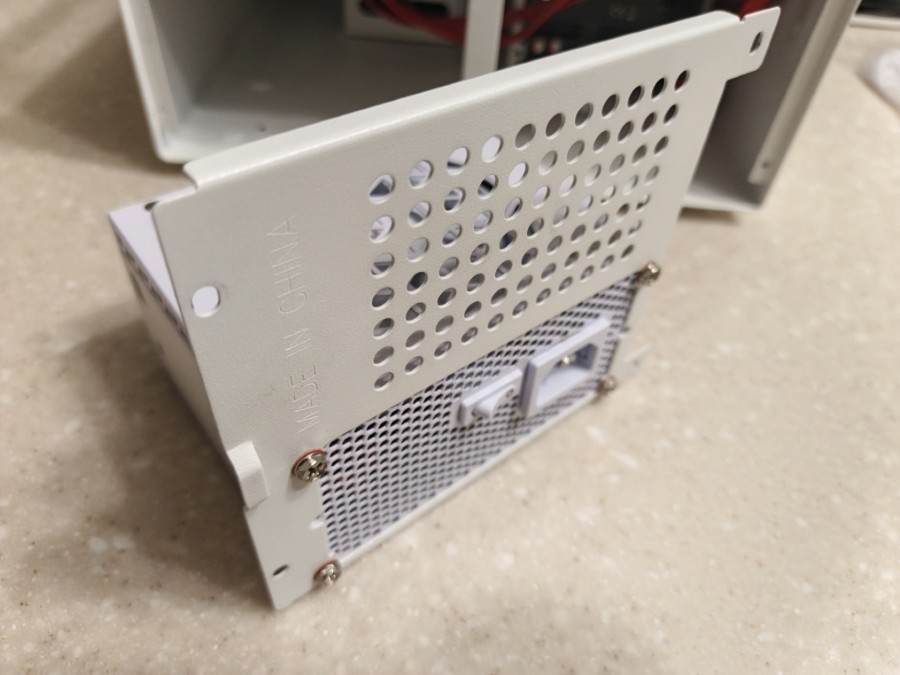

Закрепляем на блоке питания крышку корпуса.
Примеряем. Действительно, белый лучше, хотя не в цвете дело.

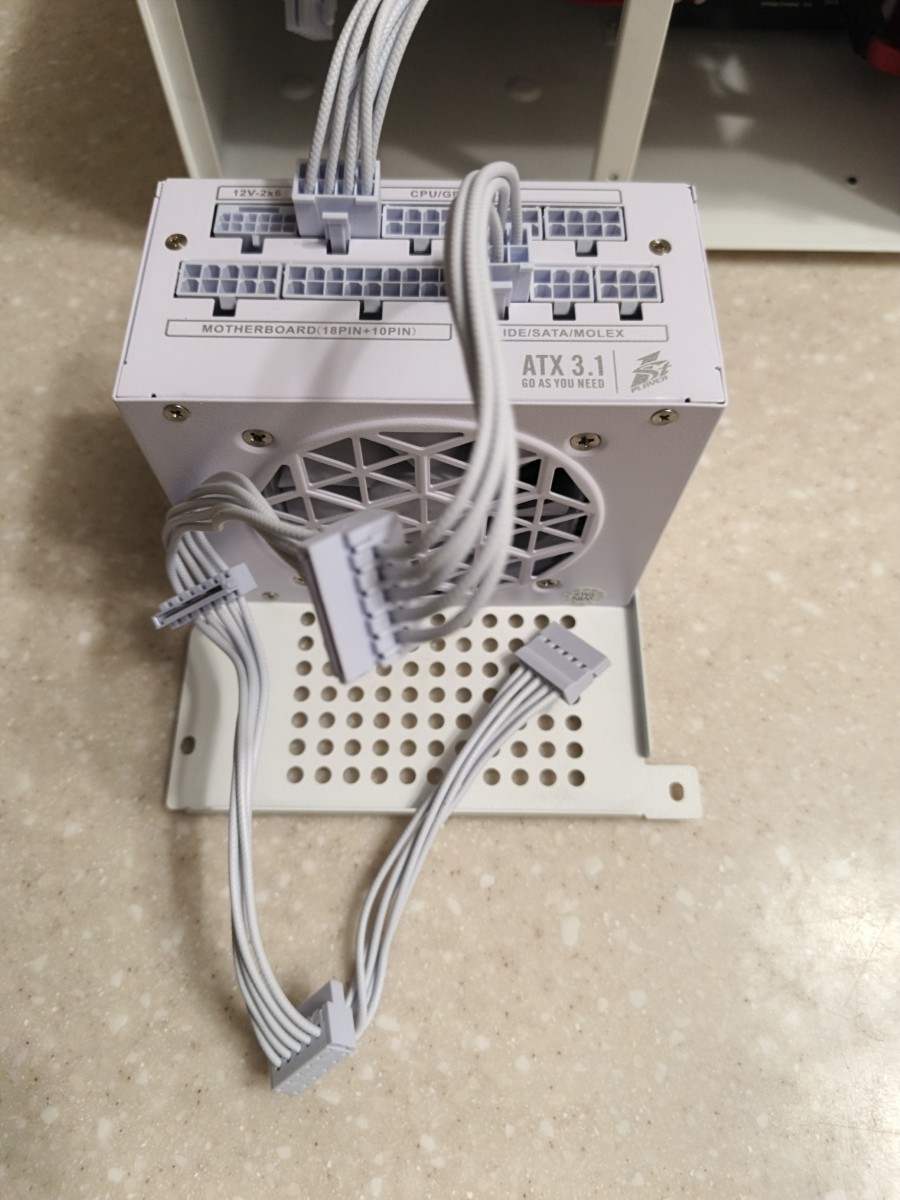

Будем по очереди подключать модульные кабели.

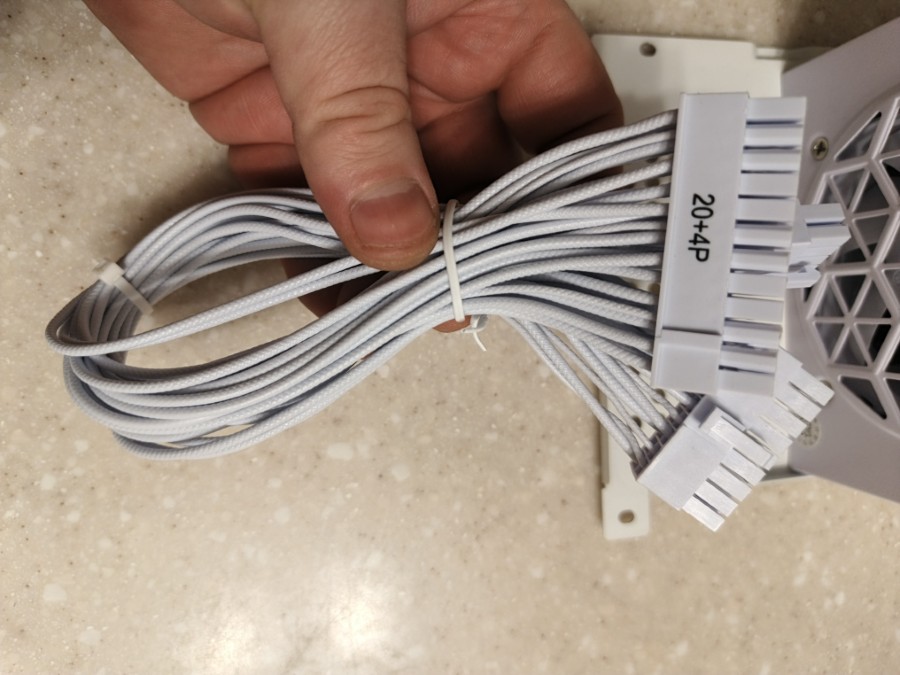

Сначала 24 pin.

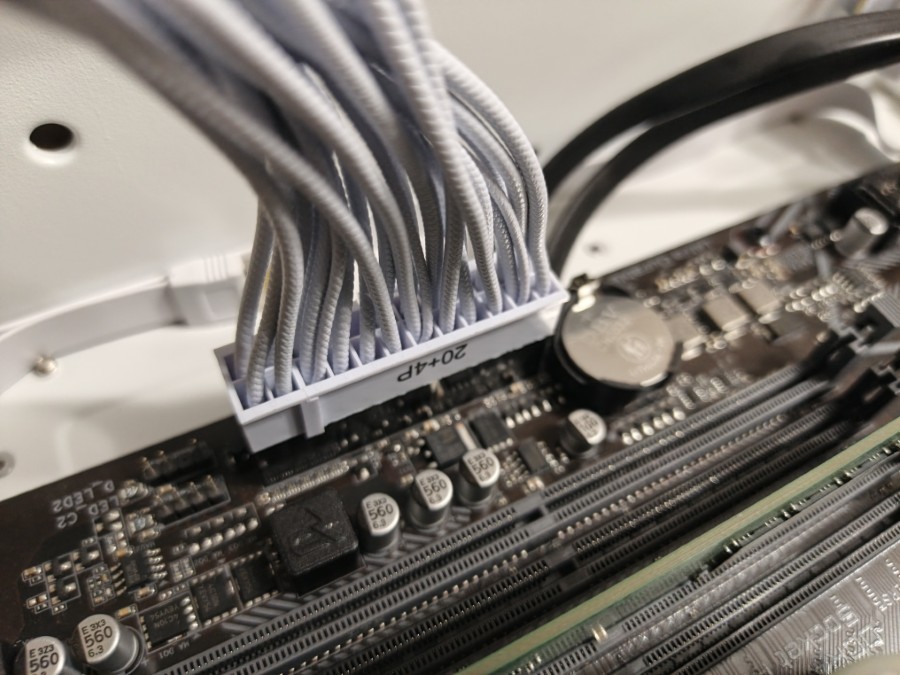

Подаём питание на материнскую плату.

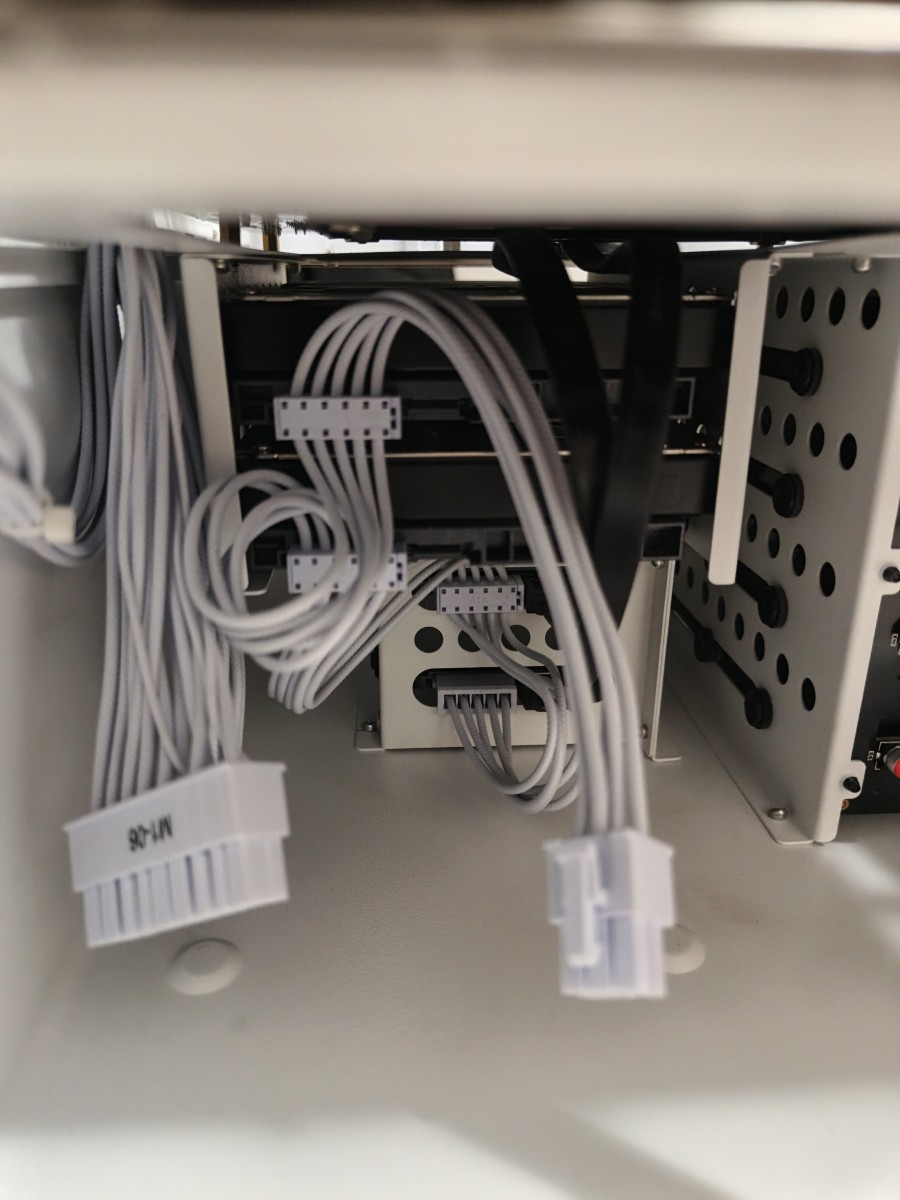

Укладываем кабель.

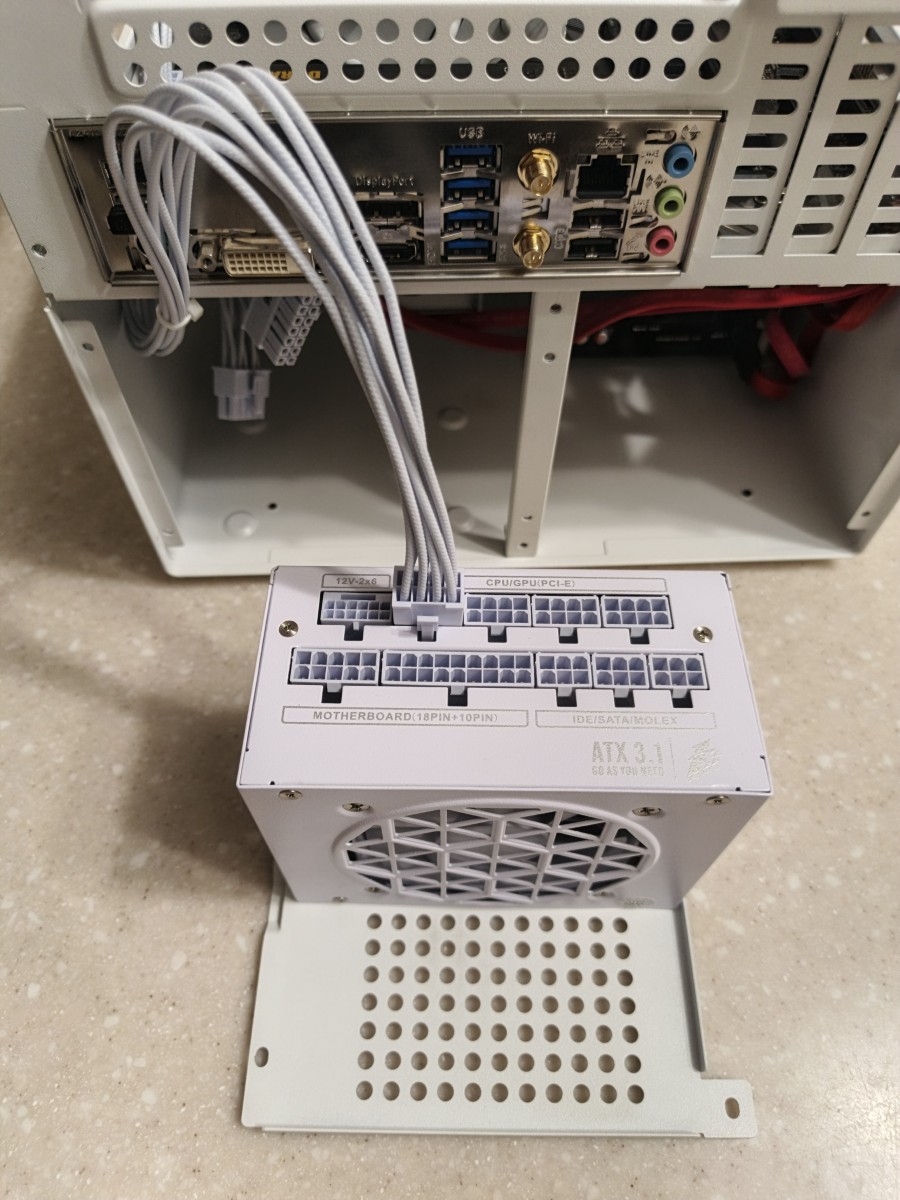

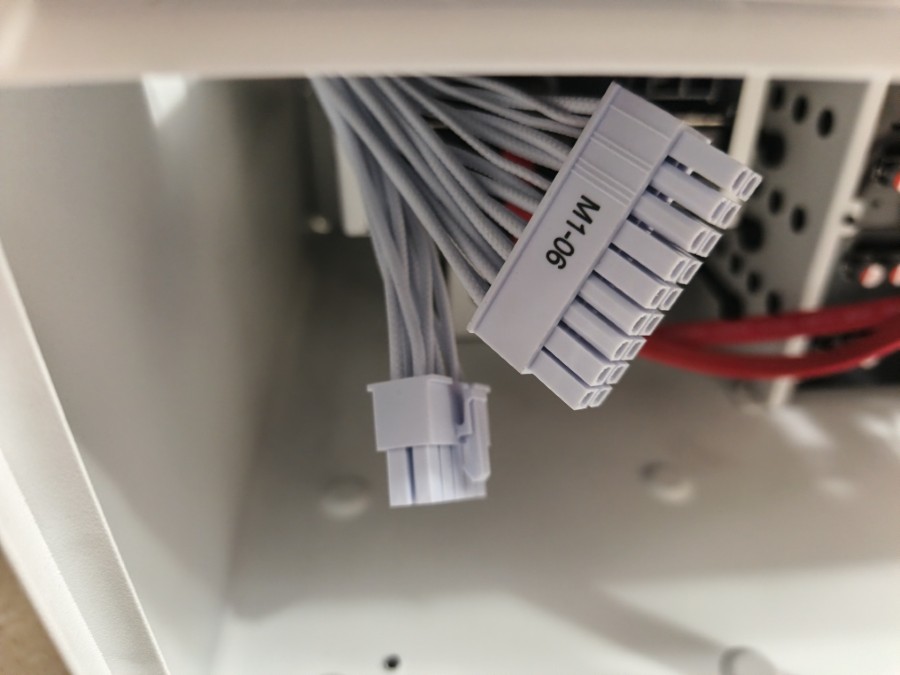

Расстояния достаточно, чтобы протянуть кабель до блока питания.

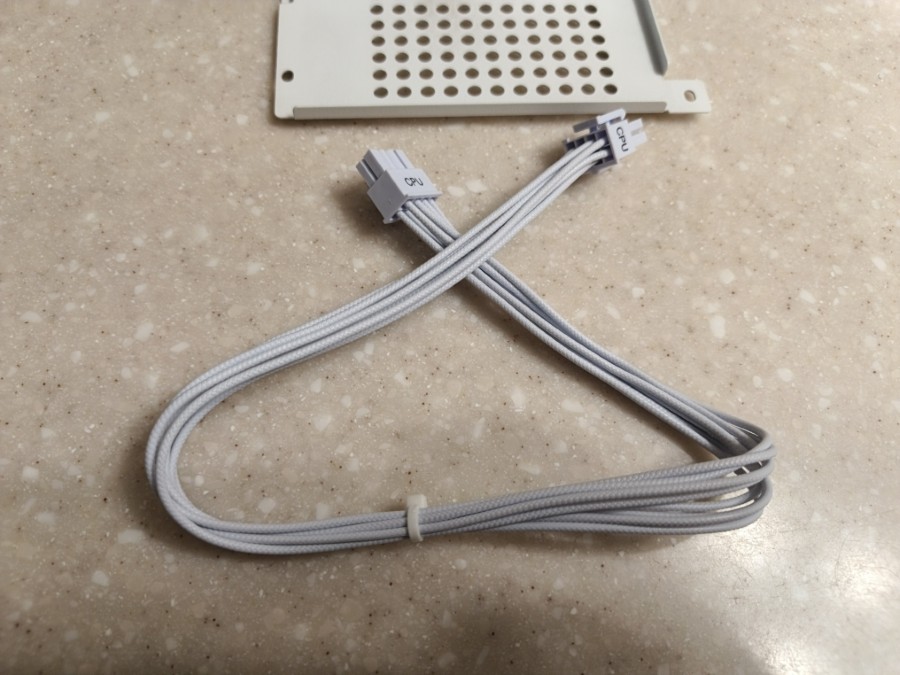

Запитаем процессор.

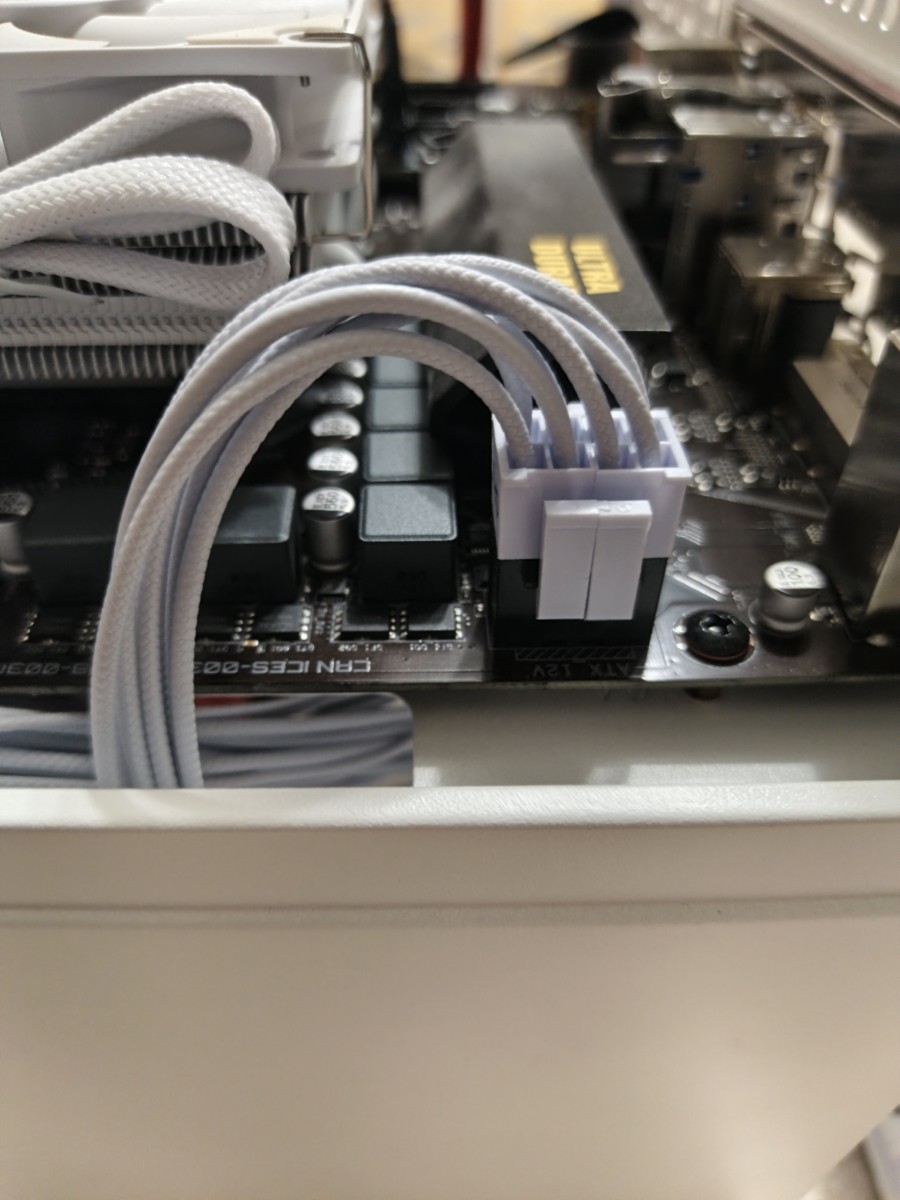

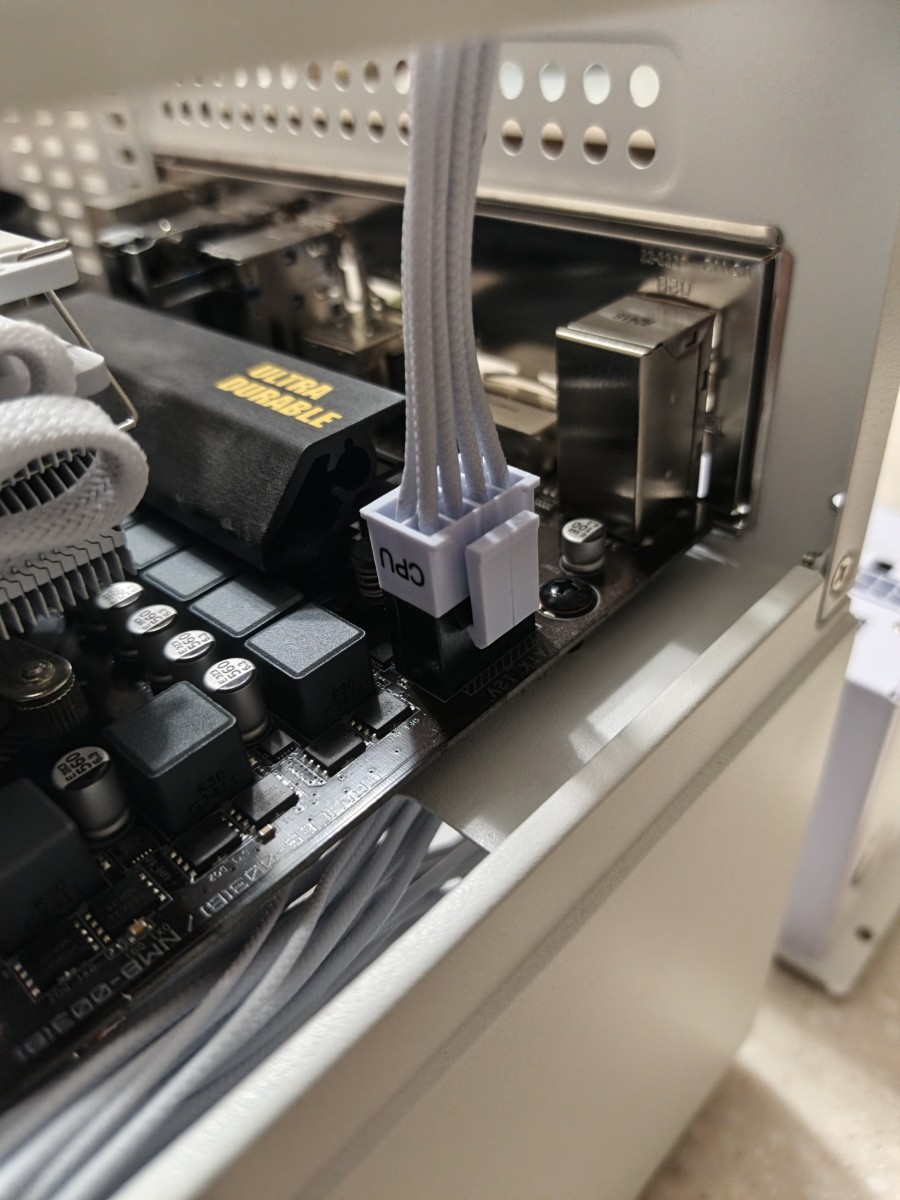

Подключаем кабель к материнской плате.

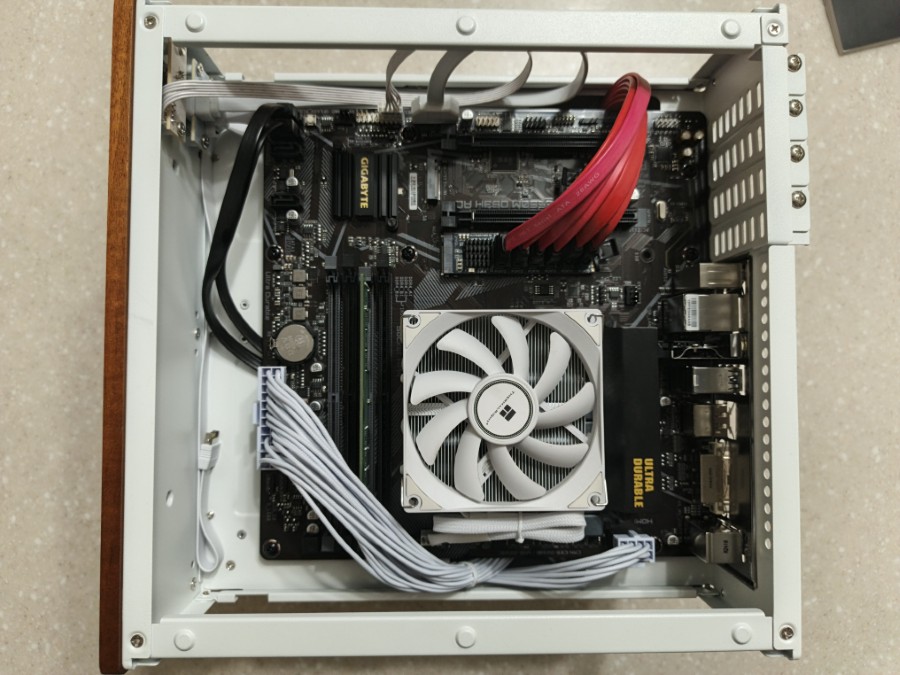

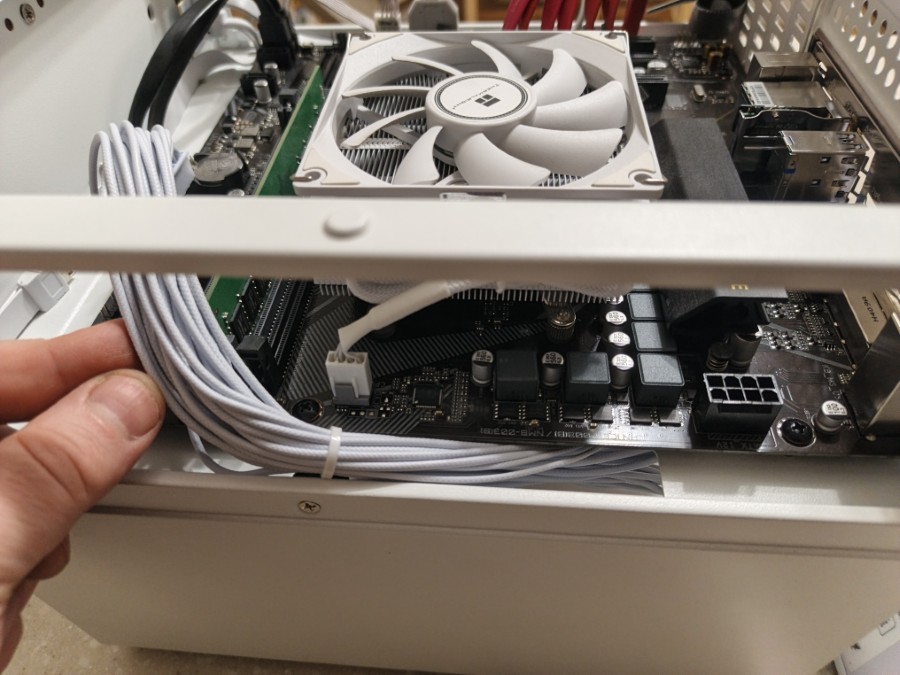

Укладываем кабель.

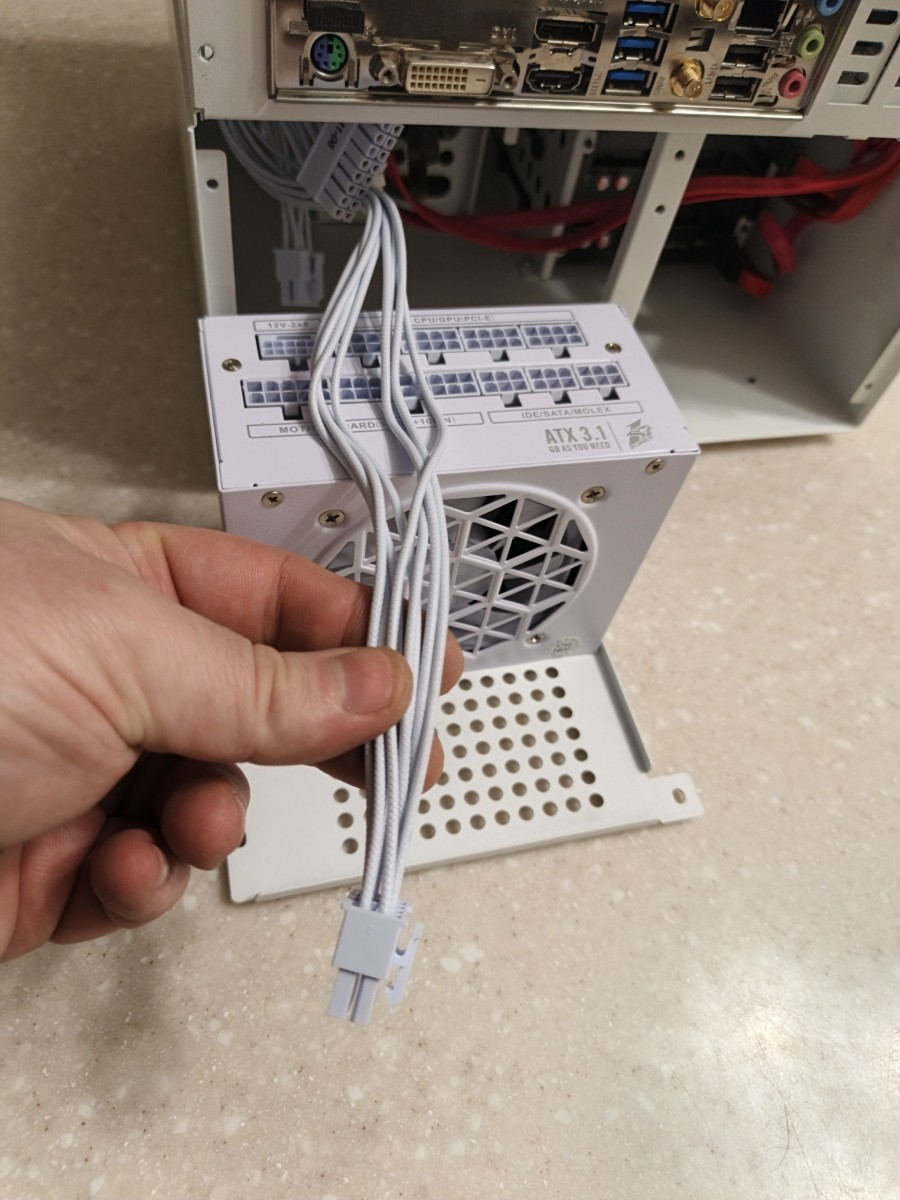

Длины хватает с избытком.

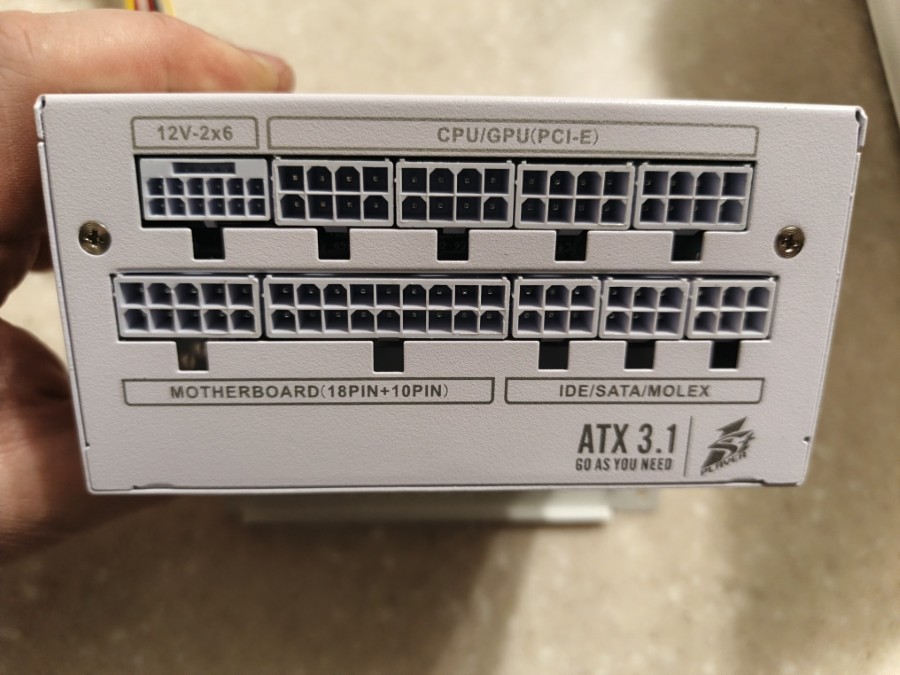

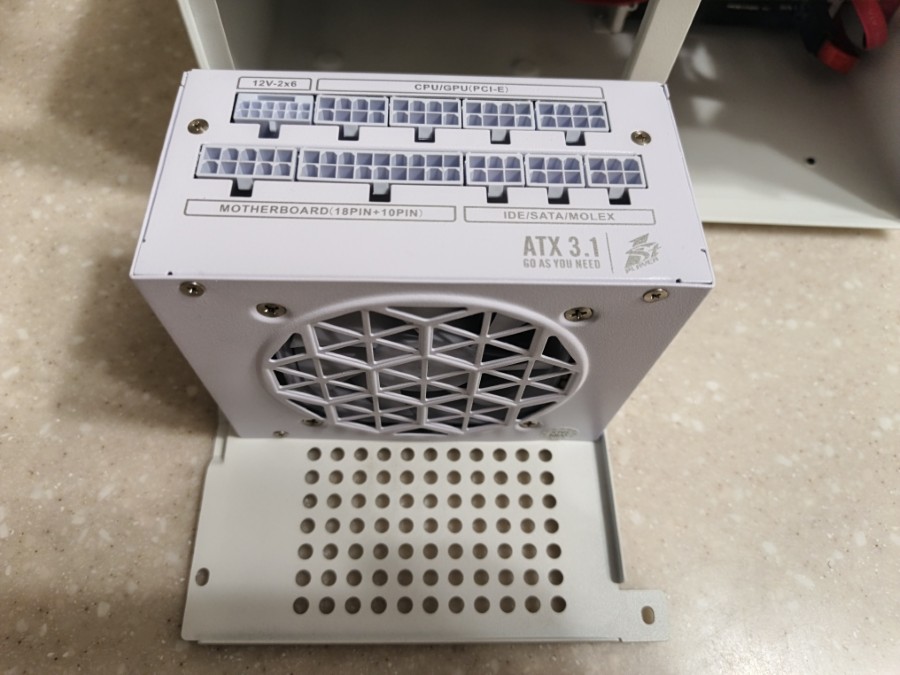

Все разъёмы на блоке питания подписаны.

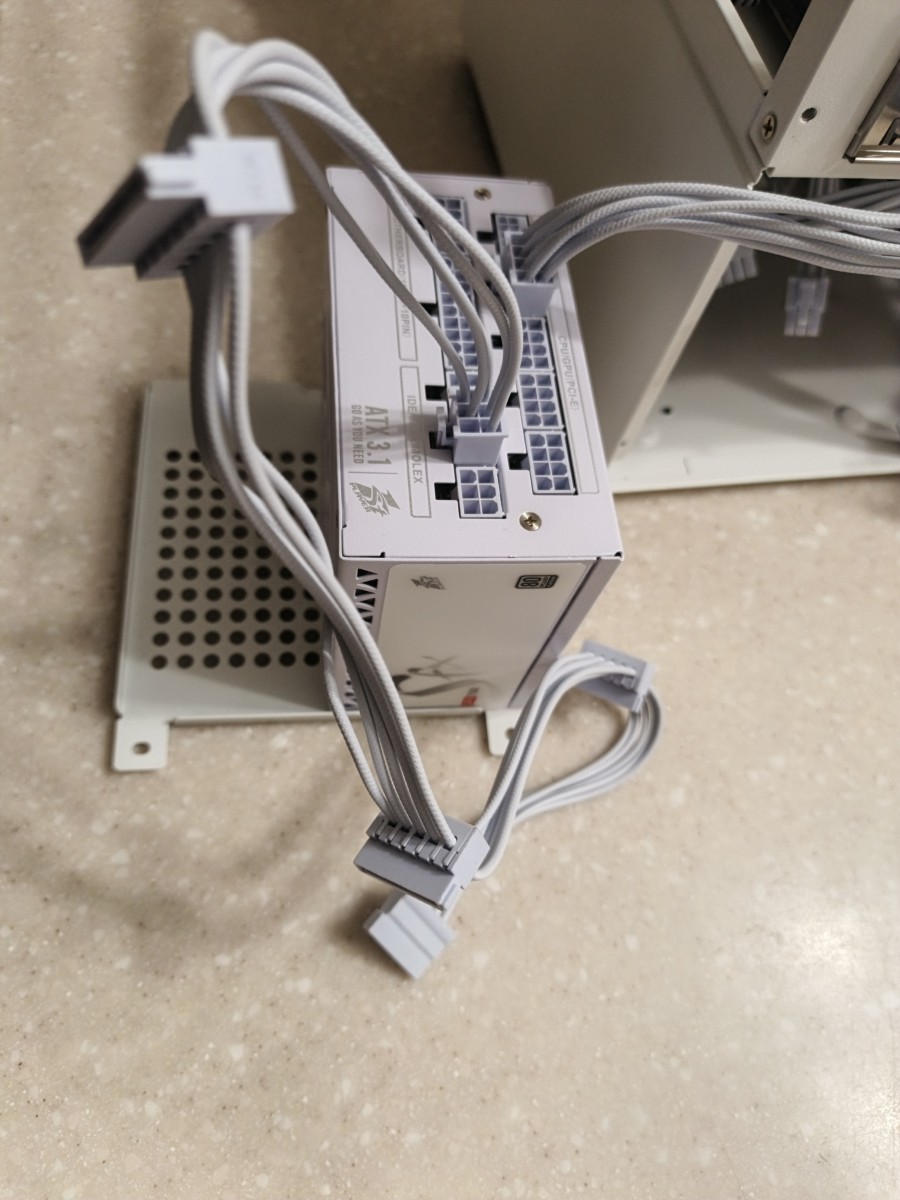

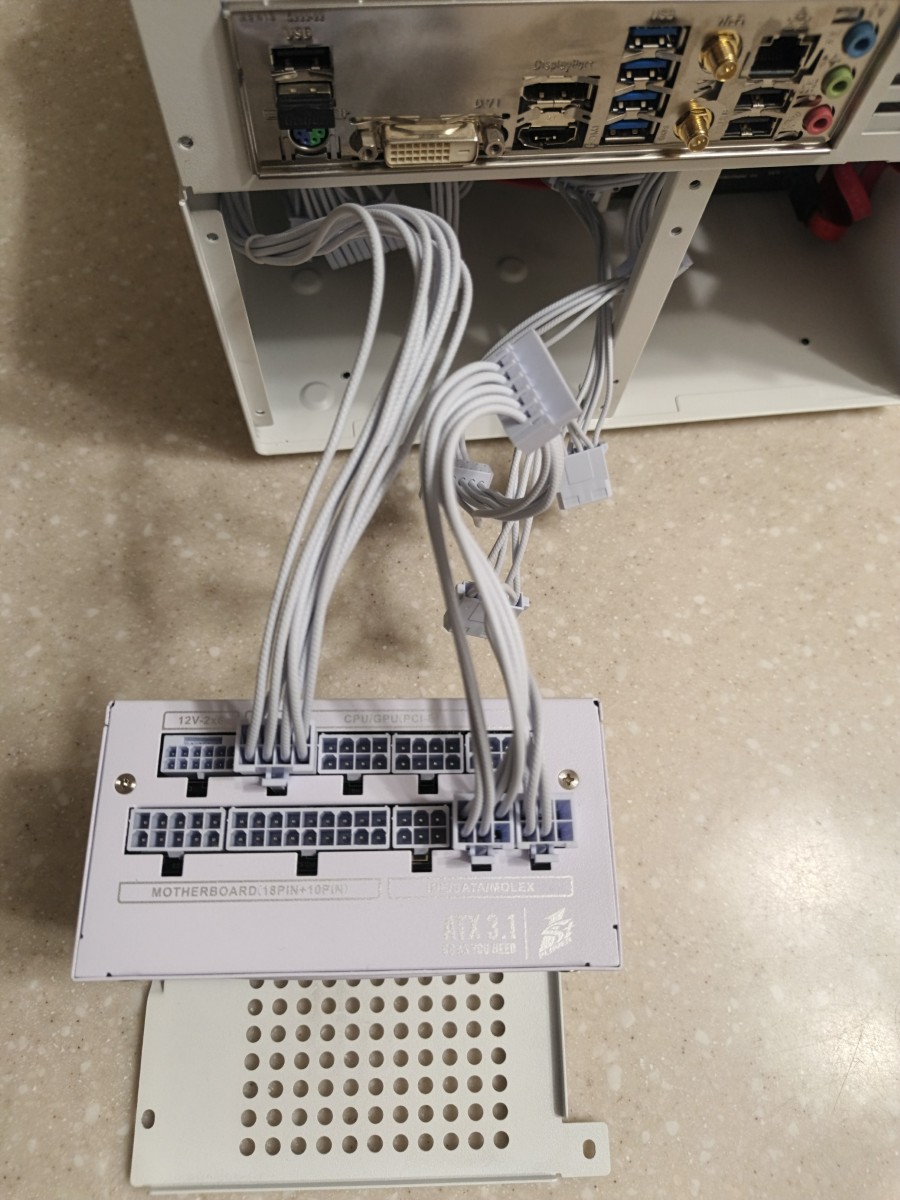

Длинные кабели можно подключить сразу. Более короткие подключим позже.
Запитаем SATA диски.
Одним кабелем запитываем четыре диска.
Второй кабель потянем к бэкплейну.
Нужно ещё протянуть MOLEX и тоже подключить к бэкплейну.
MOLEX тоже есть в наборе.

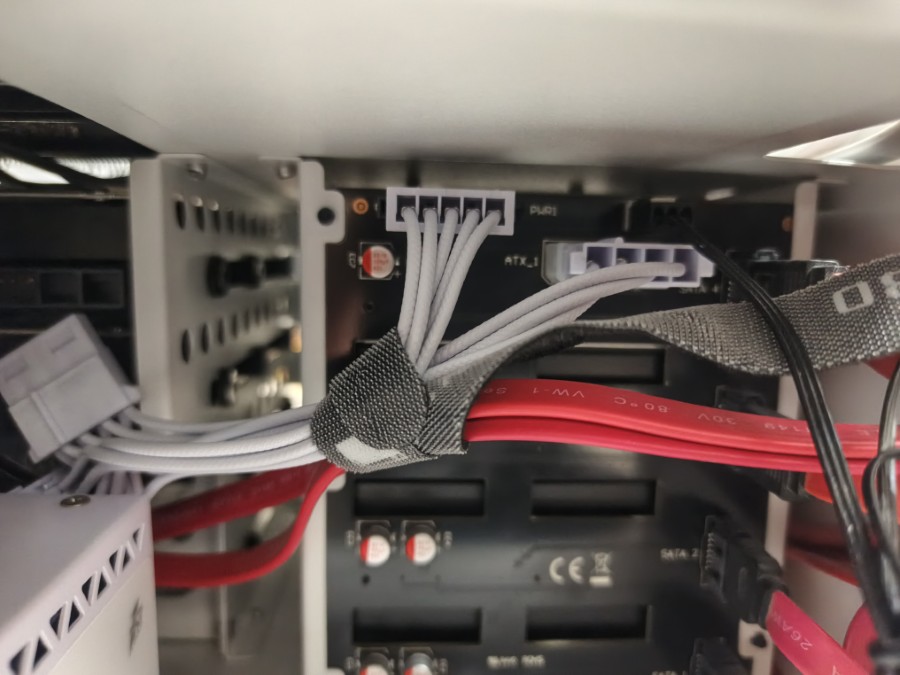

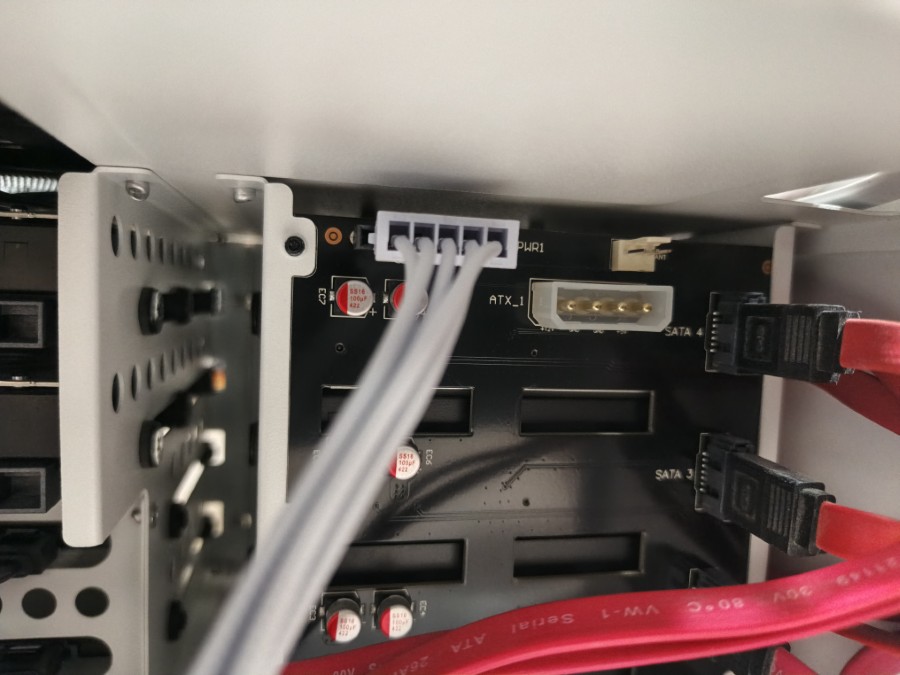

Бэкплейн запитан.
Пришло время подключать к блоки питание более короткие кабели. Это неудобно, но подобраться можно.

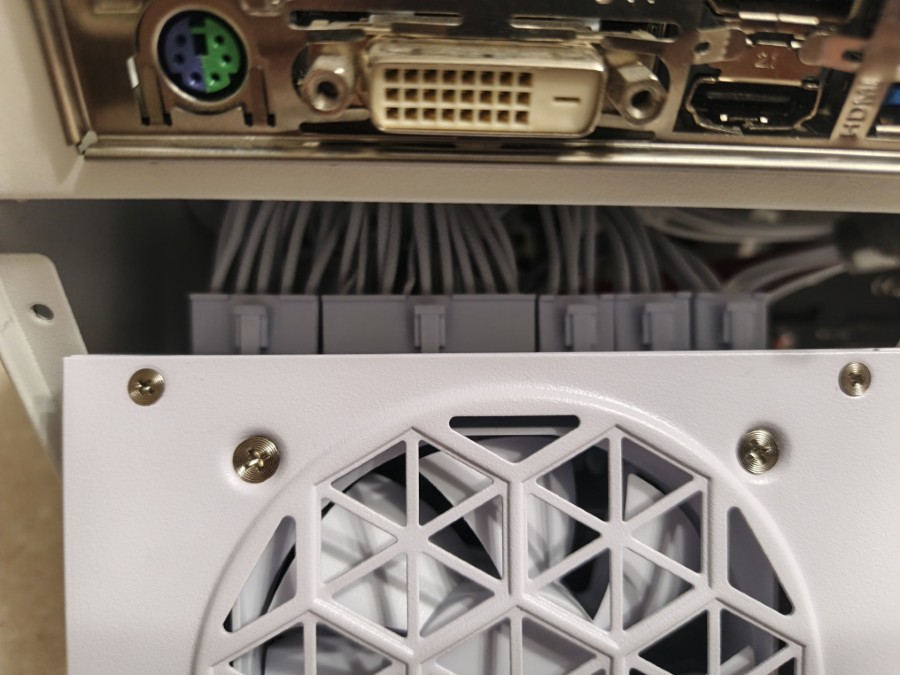

Кабели подключены.

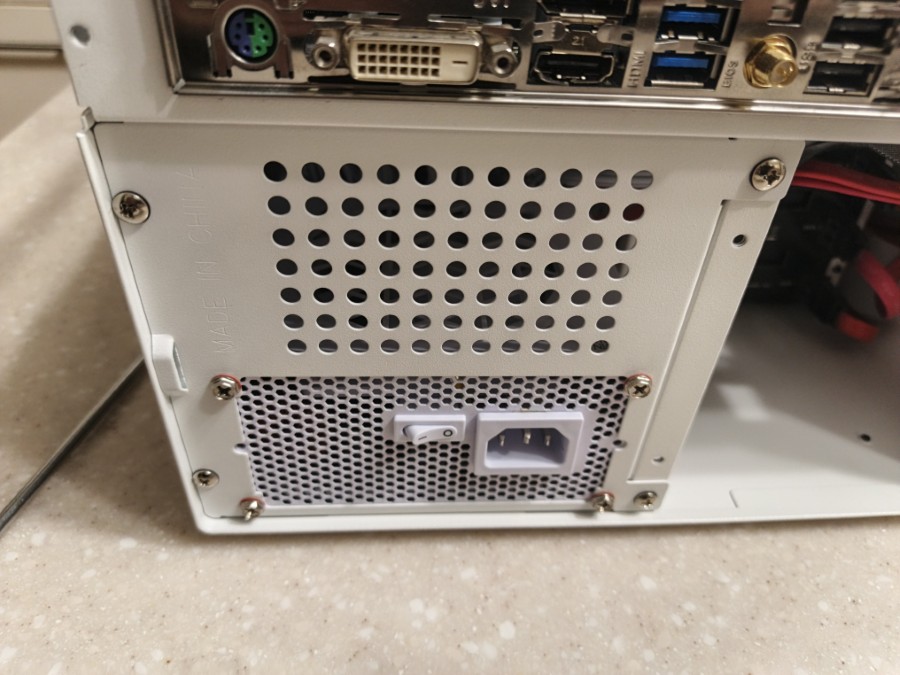

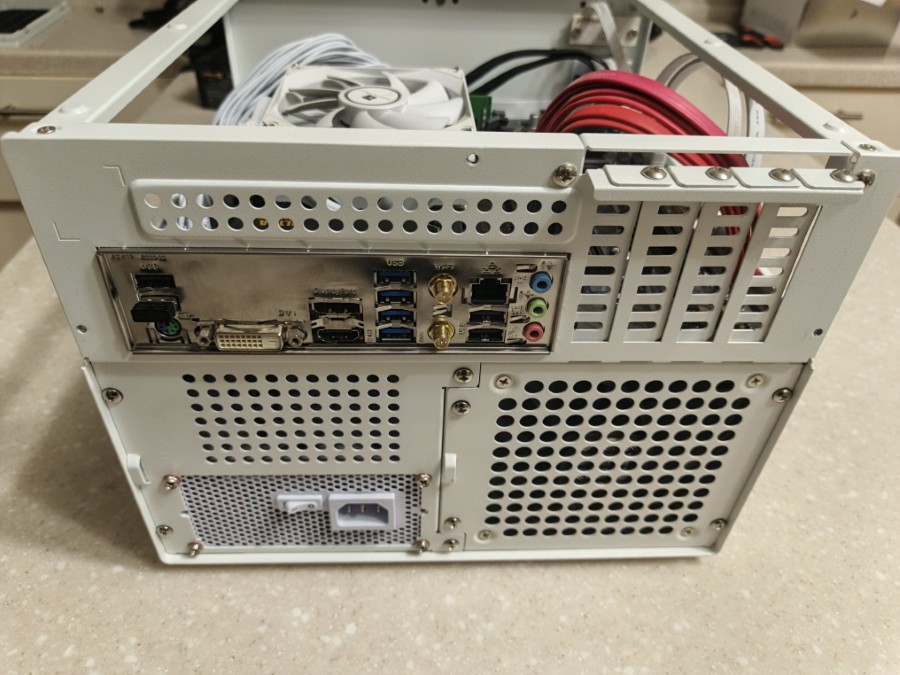

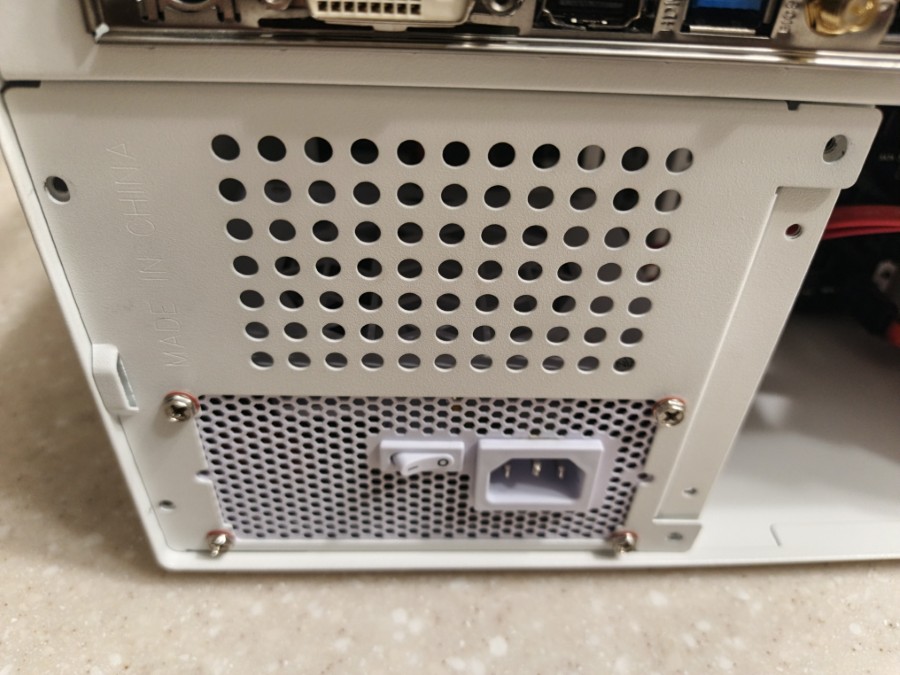

Фиксируем блок питания винтами.

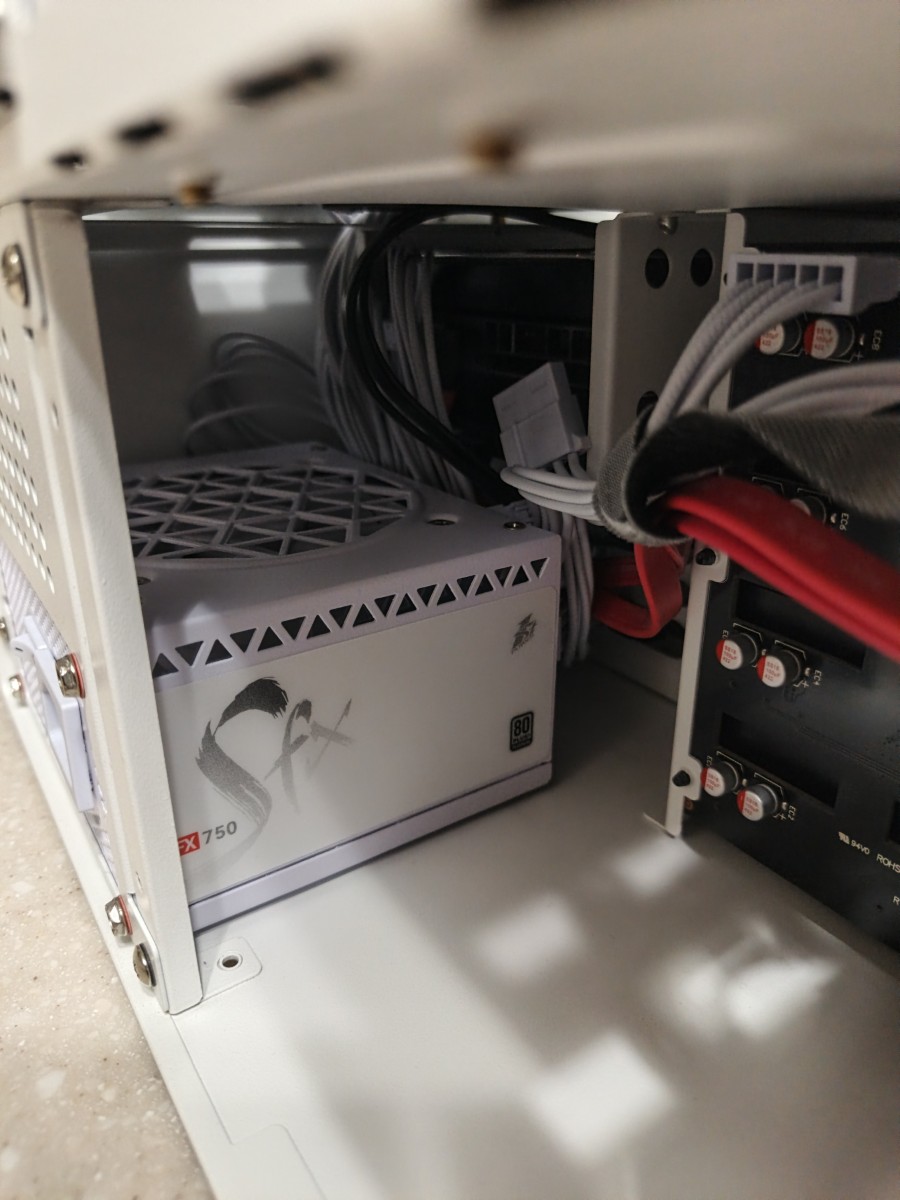

Тесно, но всё влезло.
Некоторые кабели соединил липучкой для лучшего охлаждения.
Устанавливаю на место вентилятор.
Проверяю укладку кабелей.

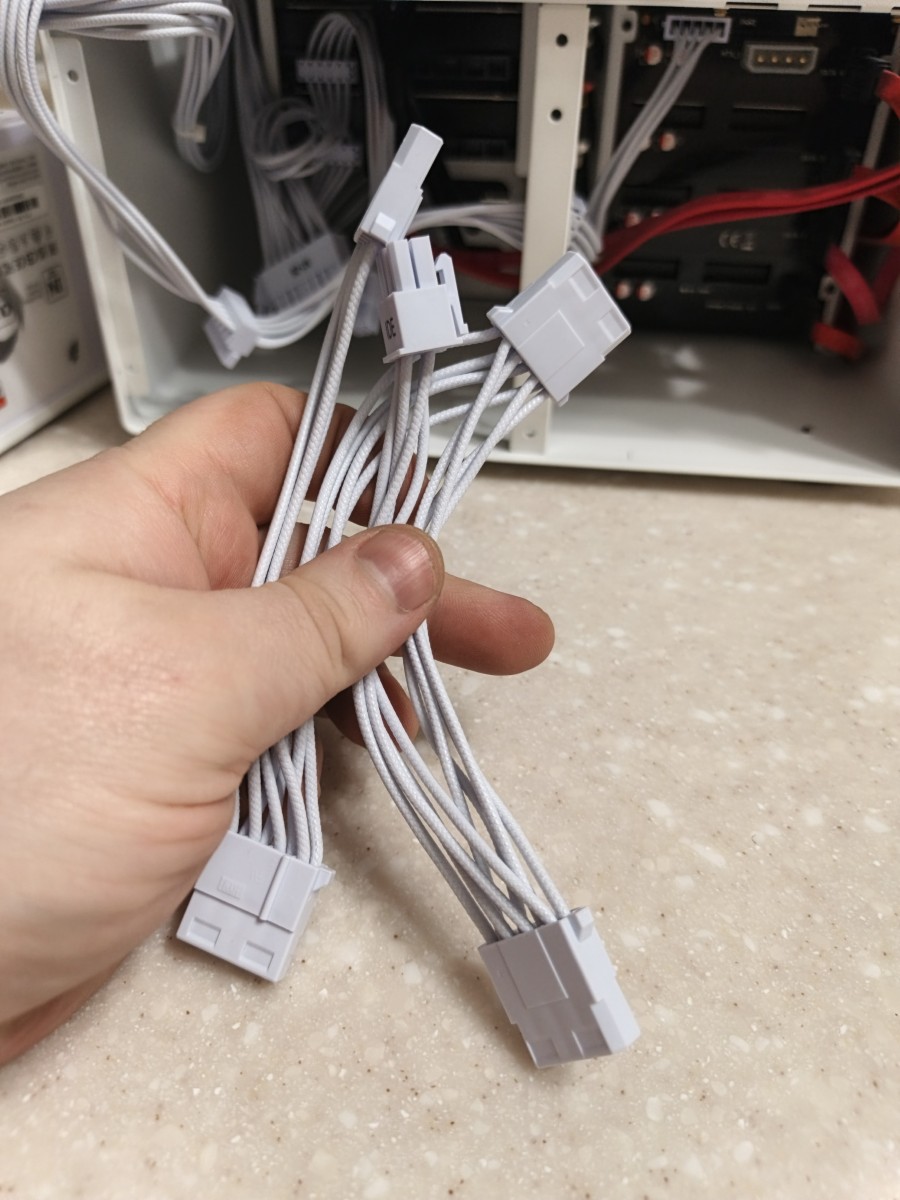

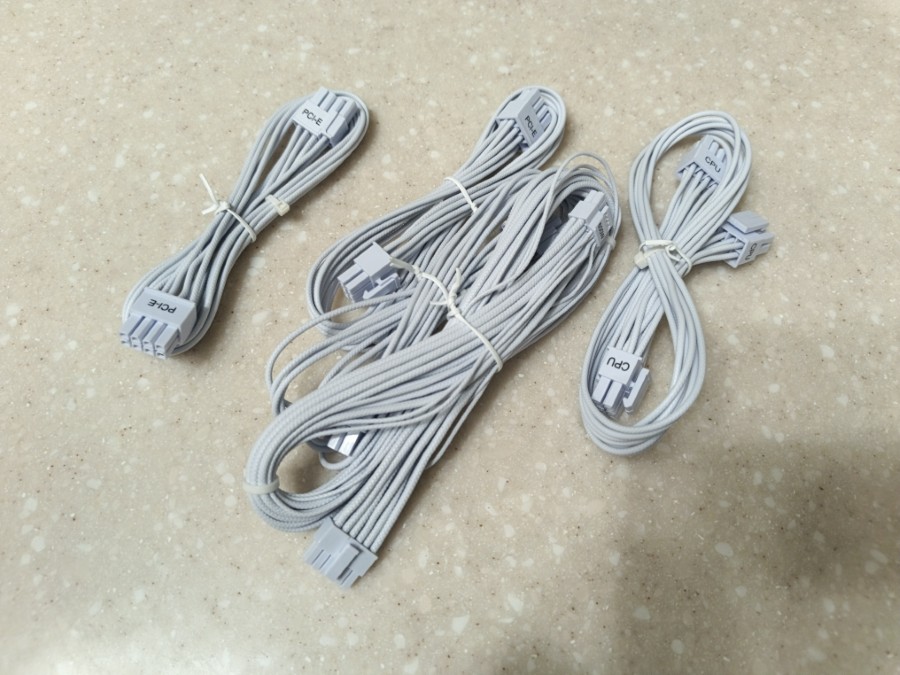

Модульные кабели, которые не пригодились.

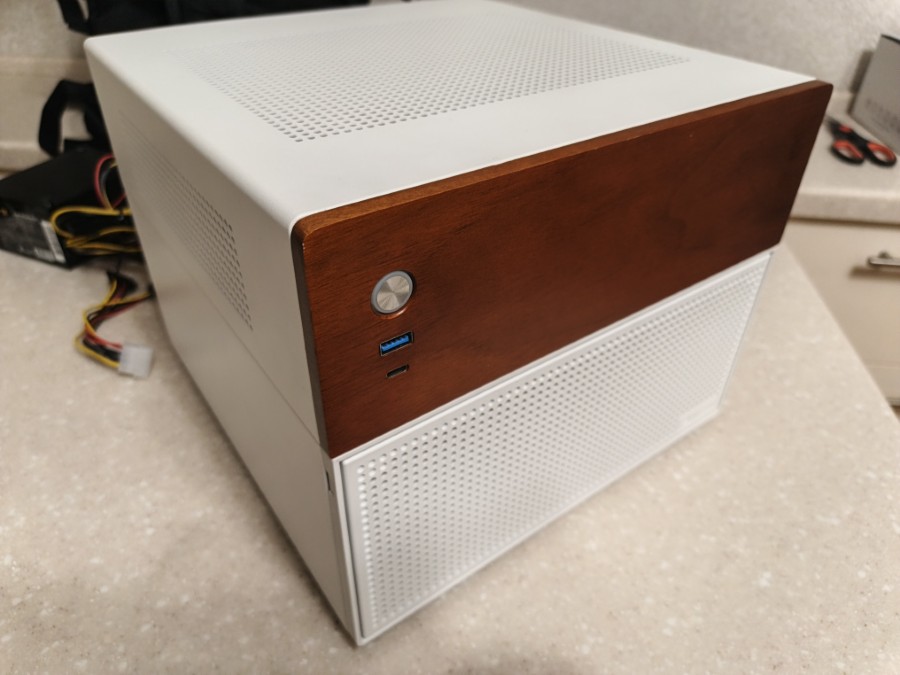

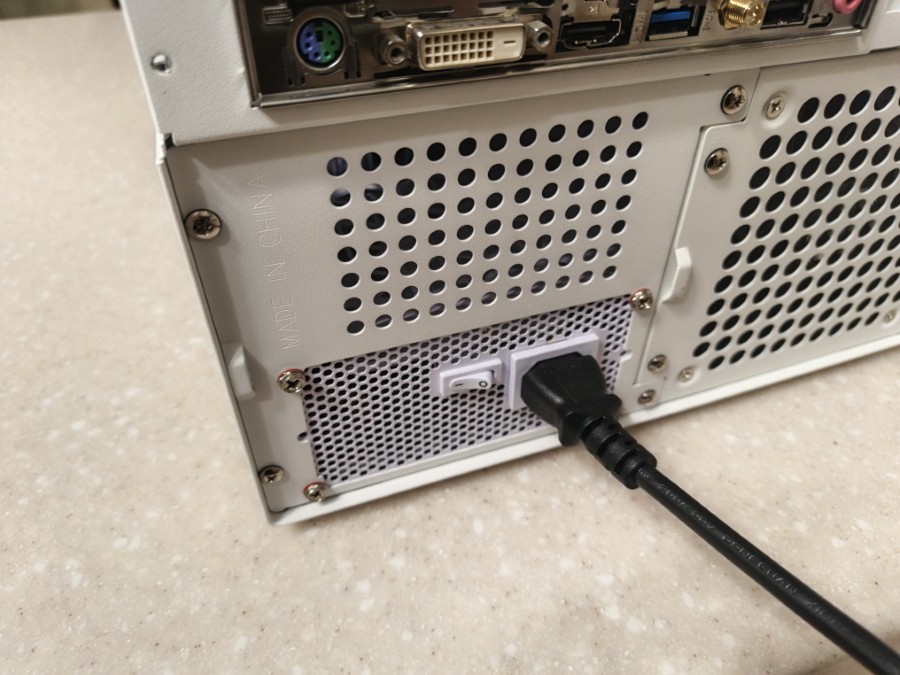

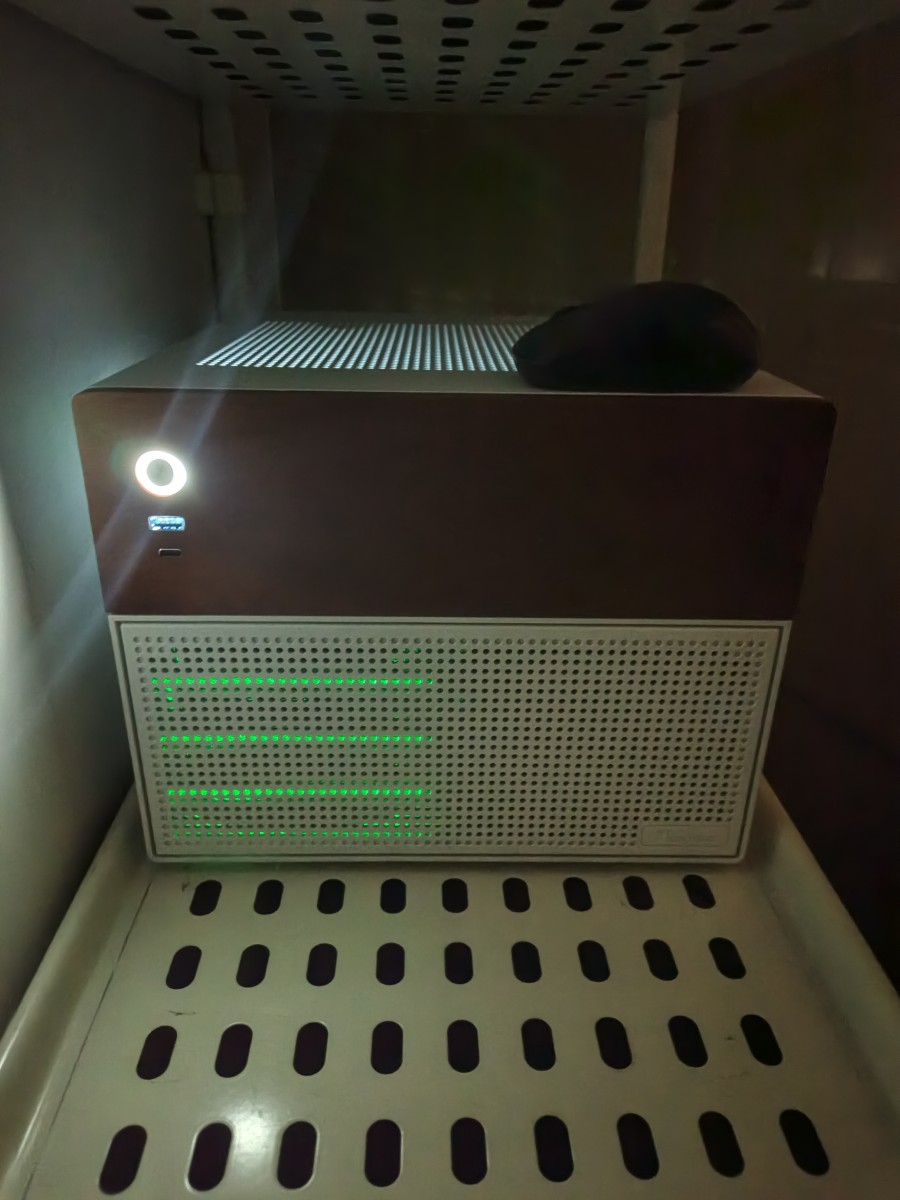

Пробуем включить NAS.
Всё работает.
Дополнительно проверим под нагрузкой.
